رگولاتور الکتروپنوماتیک SMC مدل IT1011-N31 | کنترل‌کننده فشار پنوماتیک 0 تا 10 ولت

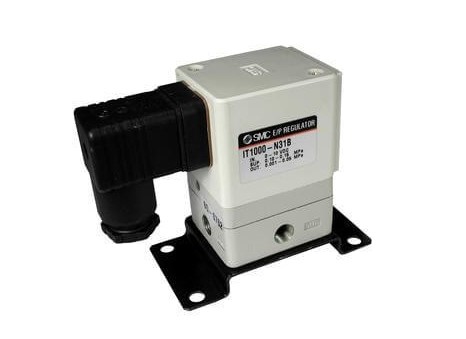

رگولاتور الکتروپنوماتیک SMC IT1011-N31 یکی از تجهیزات کاربردی برای کنترل و تنظیم دقیق فشار در سیستم‌های پنوماتیک و اتوماسیون صنعتی است. این تجهیز از محصولات شرکت SMC بوده و برای کاربردهایی طراحی شده است که در آن لازم است فشار هوای خروجی به‌صورت الکتریکی و متناسب با یک سیگنال کنترلی تنظیم شود. سری رگولاتورهای الکتروپنوماتیک SMC برای کنترل پیوسته فشار متناسب با سیگنال الکتریکی مورد استفاده قرار می‌گیرند و امکان استفاده از آن‌ها در مدارهای کنترل صنعتی و سیستم‌های اتوماسیون وجود دارد.
رگولاتور الکتروپنوماتیک SMC IT1011-N31 یکی از تجهیزات دقیق و صنعتی شرکت ژاپنی SMC است که به عنوان واسطی بین سیستم‌های کنترل الکترونیکی (مانند PLCها یا کامپیوترهای صنعتی) و سیستم‌های مکانیکی/پنوماتیکی عمل می‌کند. وظیفه اصلی این دستگاه، تبدیل یک سیگنال آنالوگ الکتریکی خروجی از سیستم کنترل به یک فشار هوای خروجی کاملاً متناسب و پایدار است. به این ترتیب، امکان کنترل پیوسته و خطی فشار هوای فشرده در فرآیندهای حساس صنعتی فراهم می‌شود.
مدل IT1011-N31 بر پایه یک مکانیزم تعادل نیرو (Force Balance) عمل می‌کند. در داخل این رگولاتور، یک سنسور فشار داخلی به طور مداوم فشار خروجی را اندازه‌گیری کرده و آن را با سیگنال ورودی مقایسه می‌کند. یک سیستم کنترل حلقه بسته (Closed-loop) داخلی در دستگاه تعبیه شده که هرگونه انحراف میان فشار واقعی و فشار درخواستی را به سرعت اصلاح می‌کند. این ویژگی باعث می‌شود که دستگاه در برابر نوسانات فشار خط تغذیه یا تغییرات دبی مصرفی، پایداری فوق‌العاده‌ای داشته باشد.
مشخصه کلیدی این رگولاتور، بهره‌گیری از خروجی‌های هوای مجزا است. در ساختار این مدل، یک پورت تخلیه اختصاصی با سایز M5 تعبیه شده است. این پورت اجازه می‌دهد هوای خروجی از نازل داخلی دستگاه به طور مستقل تخلیه شود که این امر به نوبه خود، پایداری عملکرد رگولاتور را در محیط‌هایی با نوسانات شدید یا نویزهای مکانیکی به شدت افزایش می‌دهد. پورت‌های اصلی ورود و خروج هوا نیز در این مدل دارای سایز 1/8 اینچ با استاندارد دنده‌و‌رزوه NPT هستند که در صنایع اتوماسیون بسیار رایج است.
رگولاتورهای الکتروپنوماتیک SMC به دلیل امکان کنترل پیوسته فشار، در مقایسه با تنظیم‌کننده‌های صرفاً مکانیکی، انعطاف بیشتری برای اتصال به سیستم‌های کنترل اتوماتیک دارند. SMC در خانواده ITV نیز بر کنترل بدون پله فشار متناسب با سیگنال الکتریکی و دقت کنترل تأکید دارد.
کاربردهای رگولاتور الکتروپنوماتیک SMC مدل IT1011-N31 در صنایع
رگولاتورهای سری IT1000 به دلیل دقت بالا در صنایعی کاربرد دارند که تغییرات جزئی فشار بر کیفیت محصول نهایی اثرگذار است:
- کنترل کشش (Tension Control): در صنایع چاپ، بسته‌بندی و نساجی برای تنظیم دقیق نیروی کشش روی رول‌های کاغذ، فیلم یا پارچه.
- تجهیزات تست و آزمایشگاهی: برای اعمال فشارهای بسیار دقیق و کالیبره‌شده روی قطعات تحت تست.
- ماشین‌آلات جوشکاری پلاستیک و فلز: تنظیم دقیق نیروی سیلندرهای پنوماتیک در طول فرآیند جوش.
- سیستم‌های رنگ‌آمیزی اتوماتیک: کنترل فشار هوای اتمیزه کردن رنگ برای دستیابی به پوشش یکنواخت
مشخصات الکتریکی و محدوده فشار
این مدل خاص برای کار در محدوده‌های فشار پایین تا متوسط طراحی شده است. حداکثر فشار خروجی قابل تنظیم توسط این دستگاه 0.1 مگاپاسکال (معادل 1 بار یا تقریباً 14.5 PSI) است. برای کنترل این فشار، دستگاه یک سیگنال ولتاژ آنالوگ 0 تا 10 ولت DC را به عنوان ورودی دریافت می‌کند؛ به این معنی که ولتاژ 0 ولت متناظر با فشار صفر و ولتاژ 10 ولت متناظر با حداکثر فشار (0.1MPa) خواهد بود. ارتباطات الکتریکی این مدل از طریق یک ترمینال نوع کاندوئیت (Conduit) برقرار می‌شود که حفاظت بالایی را در برابر ورود گرد و غبار و رطوبت در محیط‌های خشن کارگاهی فراهم می‌سازد. علاوه بر این، دستگاه مجهز به یک خروجی سیگنال مانیتورینگ (پاسخ یا Feedback) است که وضعیت لحظه‌ای فشار را به اتاق کنترل گزارش می‌دهد.
آیا به رگولاتور الکتروپنوماتیک SMC مدل IT1011-N31 مرتبط با حوزه فعالیت و کسب و کارتان نیاز دارید؟
تیم مجرب سازه گستر پایتخت به پشتوانه 25 سال سابقه درخشان، آماده ارائه خدمات تامین انواع تجهیزات تخصصی مورد نیاز شماست. همین حالا تماس بگیرید !
[ شماره تماس : 32 20 17 66 - 021 ]
[ مشاوره با کارشناسان سازه گستر پایتخت ]
سوالات متداول (FAQ)
۱. کارکرد اصلی رگولاتور الکتروپنوماتیک SMC IT1011-N31 چیست؟
این دستگاه سیگنال الکتریکی ولتاژی (0 تا 10 ولت) را دریافت کرده و متناسب با آن، فشار هوای فشرده خروجی را با دقت بالا تا حداکثر 0.1 مگاپاسکال به صورت خطی و بدون پله کنترل می‌کند.
۲. محدوده فشار خروجی و نوع سیگنال ورودی این مدل چقدر است؟
فشار خروجی این رگولاتور حداکثر 0.1MPa بوده و سیگنال الکتریکی ورودی آن از نوع ولتاژی 0 تا 10 ولت مستقیم (VDC) است .
۳. سایز پورت‌ها و نوع دنده رزوه در مدل IT1011-N31 چیست؟
سایز پورت‌های اصلی اتصال در این تجهیز 1/8 اینچ بوده و نوع استاندارد رزوه آن NPT می‌باشد .
۴. نوع اتصال الکتریکی و سیم‌کشی این رگولاتور به چه صورت است؟
این مدل مجهز به ترمینال خروجی از نوع کاندوئیت (Conduit Terminal) است که امنیت بالایی را برای سیم‌کشی در محیط‌های صنعتی فراهم می‌کند .
۵. پورت تخلیه M5 در این دستگاه چه کاربردی دارد؟
این پورت به صورت اختصاصی برای تخلیه هوای نازل داخلی تعبیه شده است تا از تداخل هوا جلوگیری کرده و دقت پاسخ‌دهی رگولاتور را افزایش دهد.
۶. آیا رگولاتور IT1011-N31 در برابر لرزش‌های صنعتی مقاوم است؟
بله، این تجهیز از سری IT1000 ساخت SMC دارای مقاومت بسیار بالایی در برابر شوک فیزیکی و ارتعاشات مداوم ماشین‌آلات است.
۷. با توجه به لِگاسی (قدیمی) بودن کالا، وضعیت تامین آن در سازه گستر پایتخت چگونه است؟
این کالا به دلیل توقف تولید یا عرضه محدود جهانی، زمان تحویل طولانی در نمایندگی‌ها دارد؛ اما گروه سازه گستر پایتخت نسخه‌های اورجینال استوک (در حد نو) یا آکبند موجود در انبارهای خارجی را با تضمین سلامت و اصالت تامین می‌کند.
۸. در صورت عدم موجودی، چه مدلی را می‌توان به عنوان جایگزین مدرن این کالا استفاده کرد؟
می‌توان از سری رگولاتورهای الکتروپنوماتیک مدرن‌تر SMC ITV1000 که دارای نمایشگر LED و استاندارد حفاظتی IP65 هستند، با هماهنگی کارشناسان فنی ما به عنوان جایگزین استفاده نمود.
