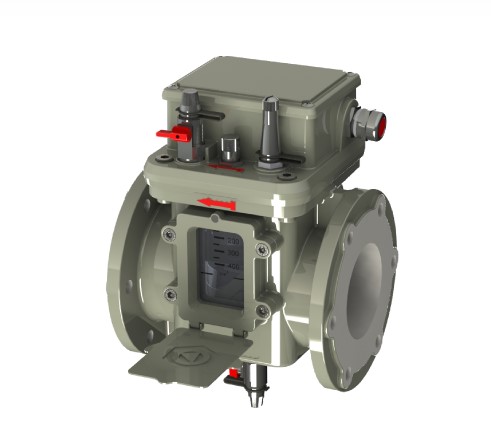

رله گازی بوخهلتس ترانسفورماتور مایر (Albert MAIER) مدل MBP 3 - سایز DN25 ولتاژ 240VAC (پرمیوم آلمان)

gaz rely buchholz mbp 3 25-f50-25mm240vac

ترانسفورماتورهای قدرت و تنظیم‌کننده‌های دارای مخزن انبساط (کنسرواتور)، قلب تپنده شبکه‌های انتقال و توزیع برق هستند. حفاظت از این تجهیزات گران‌قیمت در برابر خطاهای داخلی، نقشی حیاتی در پایداری شبکه و کاهش هزینه‌های تعمیرات سنگین دارد. رله بوخهلتس ترانسفورماتور مایر (Albert MAIER) مدل MBP 3 (کد فنی MBP 25-F50) یکی از پیشرفته‌ترین و قابل‌اعتمادترین تجهیزات حفاظتی در صنعت برق جهانی است که کاملاً منطبق بر الزامات سخت‌گیرانه استاندارد اروپایی EN 50216-2 طراحی و تولید شده است. ویژگی منحصربه‌فرد این محصول در فرآیند کنترل کیفیت آن است؛ چرخه آب‌بندی کامل، عایق‌بندی و صحت عملکرد تک‌تک رله‌های تولیدی شرکت آلبرت مایر به‌صورت انفرادی در آزمایشگاه‌های تخصصی این کمپانی در آلمان تست و تایید می‌شود تا بالاترین سطح اطمینان در سایت‌های عملیاتی تضمین شود.

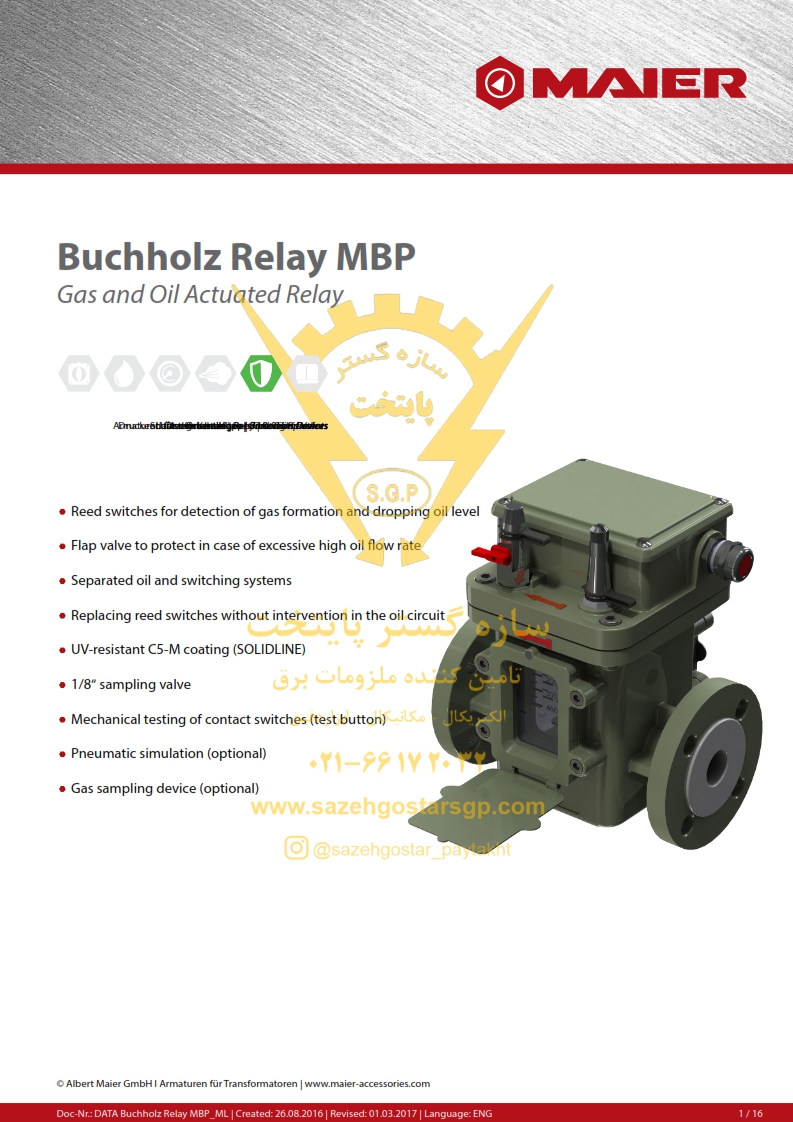

این رله حفاظتی به سوئیچ‌های مغناطیسی (Reed Switches) پیشرفته مجهز است و به عنوان یک دژ مستحکم، خطاهای هیدرولیکی و گازی ترانسفورماتور را مانیتور می‌کند. شرکت آلمانی آلبرت مایر در سری پرمیوم MBP، بخش شناورها و روغن را از مکانیزم سوئیچینگ الکتریکی کاملاً مجزا کرده است. این مهندسی هوشمندانه به اپراتورها اجازه می‌دهد بدون نیاز به باز کردن مدار هیدرولیکی یا تخلیه روغن ترانسفورماتور، سوئیچ‌ها را تعویض یا سرویس کنند. علاوه‌بر این، بدنه آلومینیومی دایکاست رله با پوشش پودری مدرن و بسیار مقاوم ضد UV مدل C5-M (سری SOLIDLINE) پوشانده شده است که مقاومت بی‌نظیری در برابر خوردگی و شرایط آب و هوایی خشن فضای باز ارائه می‌دهد. رله بوخهلتس مایر مدل MBP 3 با ظرفیت عملکردی برای ترانسفورماتورهای تا ۵ مگا ولت آمپر (≤ 5 MVA) و ولتاژ سوئیچینگ ۲۴۰ ولت، انتخابی بی‌رقیب برای پروژه‌های حساس برق صنعتی است.

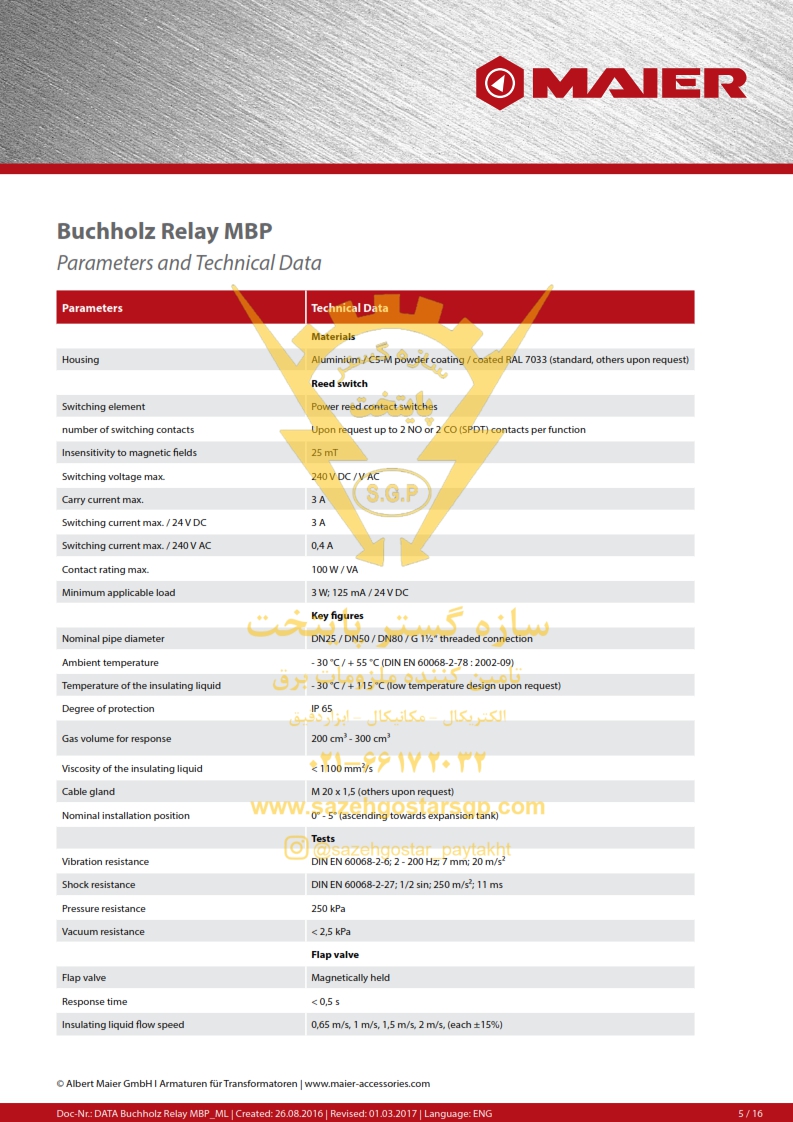

مشخصات فنی و ویژگی‌های رله گازی بوخهلتس ترانسفورماتور مایر (Albert MAIER) مدل MBP 3

• استاندارد ساخت: کاملاً مطابق با استاندارد اروپایی EN 50216-2 (تعیین‌کننده ابعاد، عملکرد و مشخصات الکتریکی دقیق).

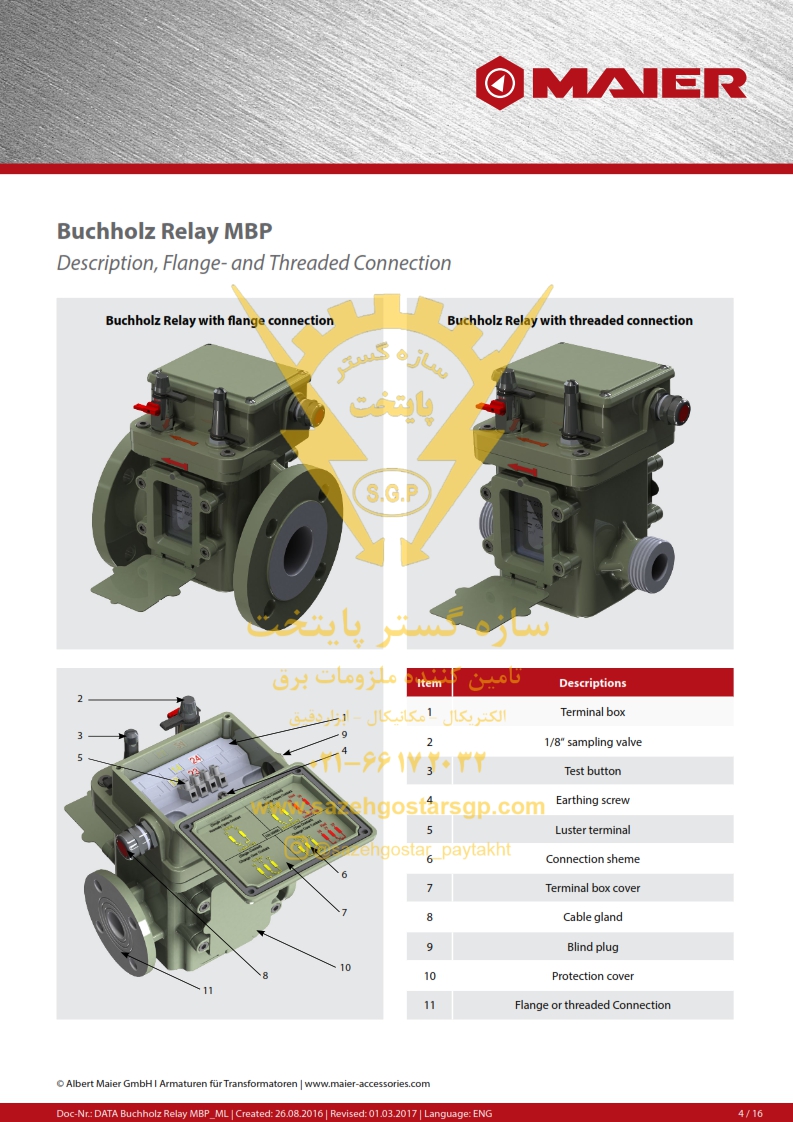

• سایز نامی لوله (اتصال): ۲۵ میلی‌متر (DN 25) با اتصال فلنجی.

• ولتاژ کاری سوئیچینگ: حداکثر ۲۴۰ ولت متناوب (AC) و مستقیم (DC).

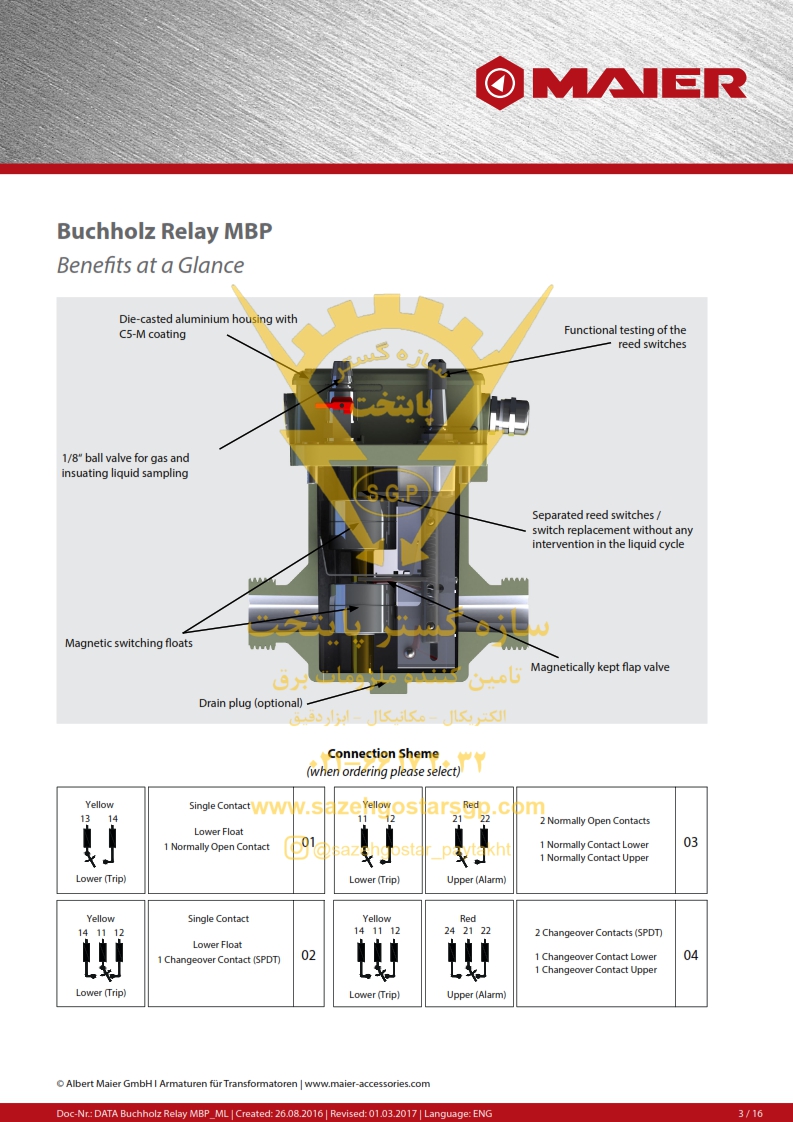

• تعداد کنتاکت‌ها: قابلیت سفارشی‌سازی تا ۲ کنتاکت NO (نرمالی اوپن) یا ۲ کنتاکت CO (Trig/Alarm) برای هر عملکرد.


• کلاس حفاظتی استاندارد: IP65 (با قابلیت ارتقای سفارشی به IP68 برای محیط‌های غوطه‌ور یا فوق‌العاده مرطوب).

• پوشش بدنه: آلومینیوم دایکاست با پوشش پودری ضد خوردگی فوق‌العاده قوی C5-M (Solidline).

• محدوده دمای محیطی: ۳۰- درجه سانتی‌گراد تا ۵۵+ درجه سانتی‌گراد.

• پاسخ‌دهی حجم گاز: ۲۰۰ الی ۳۰۰ سانتی‌متر مکعب.

• سرعت جریان روغن (دریچه تریپ): قابل انتخاب در سرعت‌های ۰.۶۵، ۱.۰۰، ۱.۵۰ و ۲.۰۰ متر بر ثانیه.

• تست عملکرد فیزیکی: مجهز به دکمه تست مکانیکی روکار (Test Button) جهت تست دوره‌ای سلامت سوئیچ‌ها.

• قابلیت‌های انتخابی: امکان افزودن سیستم شبیه‌سازی عملکرد پنوماتیک (Pneumatic simulation).

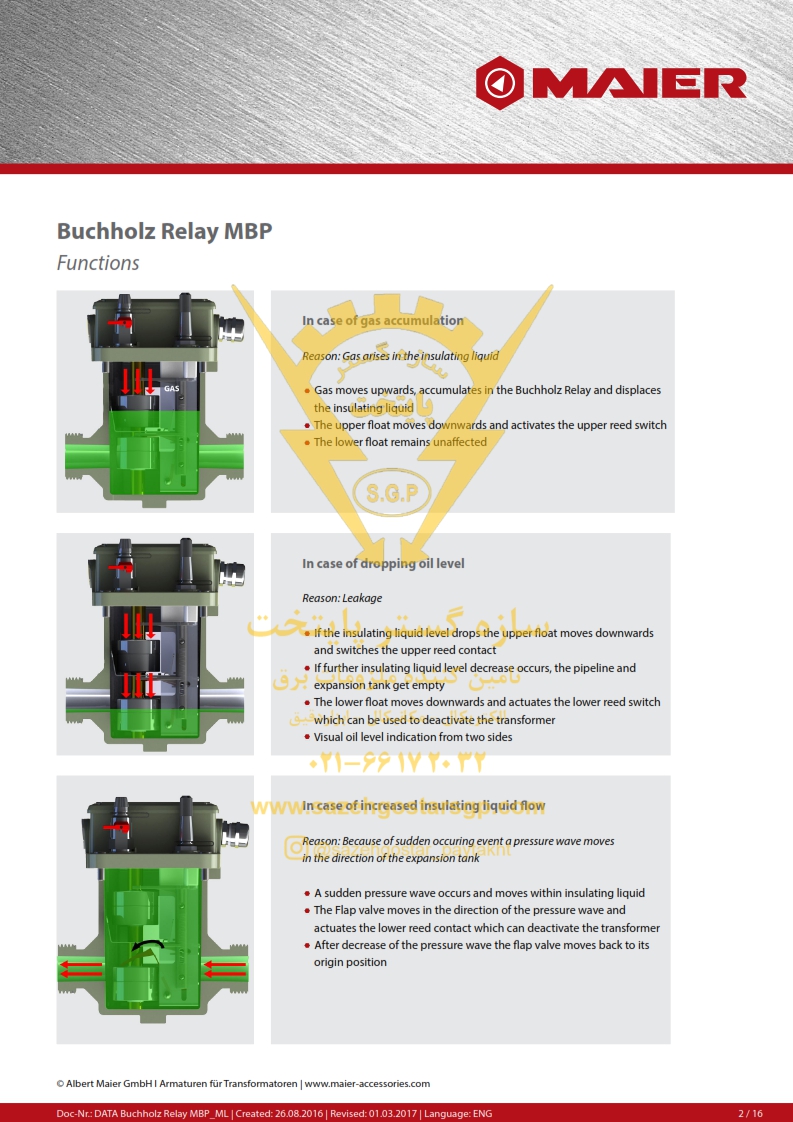

کاربردها و مکانیزم عملکرد حفاظتی رله گازی بوخهلتس ترانسفورماتور مایر (Albert MAIER) مدل MBP 3 - سایز DN25 ولتاژ 240VAC (پرمیوم آلمان)

این رله حفاظتی روی لوله رابط میان مخزن اصلی (دیگ) ترانسفورماتور و منبع انبساط نصب می‌شود و خطاهای ترانسفورماتور را در ۳ فاز اصلی خنثی می‌کند:

1. تشکیل و تجمع گاز (Gas Formation): خطاهای عایقی ریز یا حرارت بالا در روغن ایجاد گاز می‌کنند. گاز به سمت بالا حرکت کرده، در رله جمع می‌شود و سطح روغن را پایین می‌کشد. در نتیجه شناور بالایی پایین آمده و سوئیچ Reed مربوط به آلارم را فعال می‌کند.

2. افت روغن ناشی از نشتی (Oil Loss): در صورت وجود نشتی، سطح روغن کم‌کم پایین می‌آید. ابتدا شناور بالایی (آلارم) و در صورت تداوم افت روغن و خالی شدن لوله رابط، شناور پایینی فعال شده و کنتاکت مربوط به قطع اضطراری (Trip) را می‌بندد تا ترانسفورماتور فوراً خاموش شود.

3. موج فشار ناگهانی (Sudden Pressure Wave): خطاهای شدیدی مانند اتصال کوتاه داخلی، موج فشار عظیمی در روغن ایجاد می‌کنند. این موج به شیر دریچه‌ای (Flap Valve) برخورد کرده، آن را متمایل می‌کند و با راندن شناور پایینی به سمت پایین، دستور قطع آنی ترانسفورماتور را صادر می‌کند. پس از فروکش کردن موج، دریچه با مکانیزم مگنتی خود به موقعیت اولیه بازمی‌گردد.

دستورالعمل و نکات حیاتی نصب gaz rely buchholz mbp 3 25-f50-25mm240vac

برای عملکرد صحیح رله بوخهلتس، رعایت اصول زیر هنگام مونتاژ الزامی است:

• جهت جریان: فلش قرمز رنگ روی بدنه رله باید دقیقاً به سمت مخزن انبساط (کنسرواتور) اشاره کند (جهت حرکت جریان خطایی روغن).
• زاویه شیب لوله: لوله رابط متصل به منبع انبساط باید شیب ملایمی بین ۰ تا ۵ درجه رو به بالا داشته باشد. این زاویه تضمین می‌کند که گازهای تشکیل‌شده بدون هیچ مانعی به داخل محفظه رله بوخهلتس هدایت شوند.

تجهیز جانبی پیشنهادی: دستگاه نمونه‌برداری گاز زمینی (MGSD)

از آنجا که در ترانسفورماتورهای قدرت بزرگ، رله بوخهلتس در ارتفاع بالایی نصب می‌شود و دسترسی به آن سخت است، استفاده از دستگاه نمونه‌برداری گاز مایر مدل MGSD توصیه می‌شود. این دستگاه از طریق یک لوله مسی به شیر ۱/۸ اینچ رله بوخهلتس متصل شده و در ارتفاعی قابل دسترس در پایین ترانسفورماتور نصب می‌شود تا اپراتورها بتوانند به راحتی از روی زمین، نمونه‌برداری گاز یا روغن و همچنین تست پنوماتیک رله را انجام دهند

آیا به رله گازی بوخهلتس ترانسفورماتور مایر (Albert MAIER) مدل MBP 3 - سایز DN25 ولتاژ 240VAC (پرمیوم آلمان)  متناسب با حوزه فعالیت و کسب و کارتان  نیاز دارید؟

تیم مجرب سازه گستر پایتخت به پشتوانه 25 سال سابقه درخشان، آماده ارائه خدمات تامین انواع تجهیزات تخصصی مورد نیاز شماست. همین حالا تماس بگیرید !



 [ شماره تماس : 32 20 17 66 - 021 ]



[  مشاوره با کارشناسان سازه گستر پایتخت  ]

سوالات متداول (FAQ)

۱. آیا رله‌های بوخهلتس مایر پیش از خروج از کارخانه تست می‌شوند؟

بله، بر خلاف نمونه‌های متفرقه، تک‌تک رله‌های بوخهلتس MBP آلبرت مایر آلمان به صورت انفرادی در مرکز تست این شرکت از نظر آب‌بندی کامل، تحمل فشار و عملکرد دقیق مکانیکی و الکتریکی آزمایش می‌شوند.

۲. مزیت سیستم تعویض سوئیچ بدون مداخله در مدار روغن چیست؟

محفظه شناورها از مکانیزم سوئیچ الکتریکی مجزاست. این طراحی ثبت شده به شما اجازه می‌دهد بدون نیاز به تخلیه روغن ترانسفورماتور یا خاموش کردن سیستم، سوئیچ‌های Reed آسیب‌دیده را تعویض کنید که هزینه‌های نگهداری را به شدت کاهش می‌دهد.

۳. پوشش بدنه سری SOLIDLINE (مدل C5-M) چه ویژگی خاصی دارد؟

این پوشش پودری فوق‌صنعتی، بالاترین سطح استاندارد مقاومت در برابر خوردگی و اشعه ماوراء بنفش (UV) را دارد. این رله را می‌توان بدون نگرانی در مناطق ساحلی مرطوب، پالایشگاه‌ها یا بیابان‌های تحت تابش شدید خورشید نصب کرد.

۴. زاویه نصب لوله رله بوخهلتس باید چقدر باشد؟

طبق الزامات فنی، لوله رابط باید زاویه صعودی بین ۰ تا ۵ درجه به سمت منبع انبساط داشته باشد تا گازهای خطای درون ترانسفورماتور بتوانند بدون هیچ انسدادی به محفظه رله برسند.

۵. اگر دسترسی به رله در ارتفاع ترانسفورماتور سخت باشد، راهکار چیست؟

شما می‌توانید دستگاه نمونه‌برداری گاز زمینی مایر (مدل MGSD) را سفارش دهید که با لوله مسی به رله متصل شده و امکان نمونه‌برداری ایمن و تست پنوماتیک رله را مستقیماً از روی زمین فراهم می‌کند.

۶. آیا این رله امکان ارتقای درجه حفاظت محیطی را دارد؟

بله، رله به صورت استاندارد دارای کلاس حفاظتی IP65 است اما در صورت نیاز و طبق سفارش مشتری، امکان ارائه آن با استاندارد کاملاً ضد آب IP68 نیز وجود دارد.
