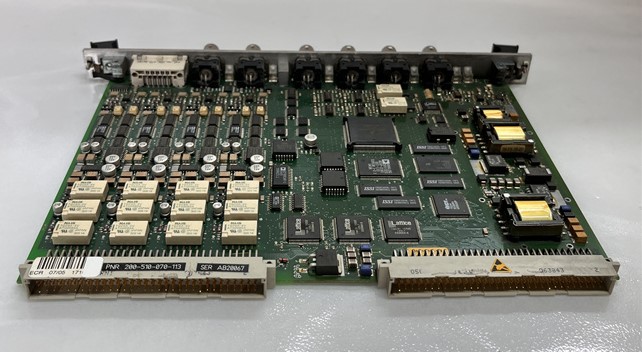

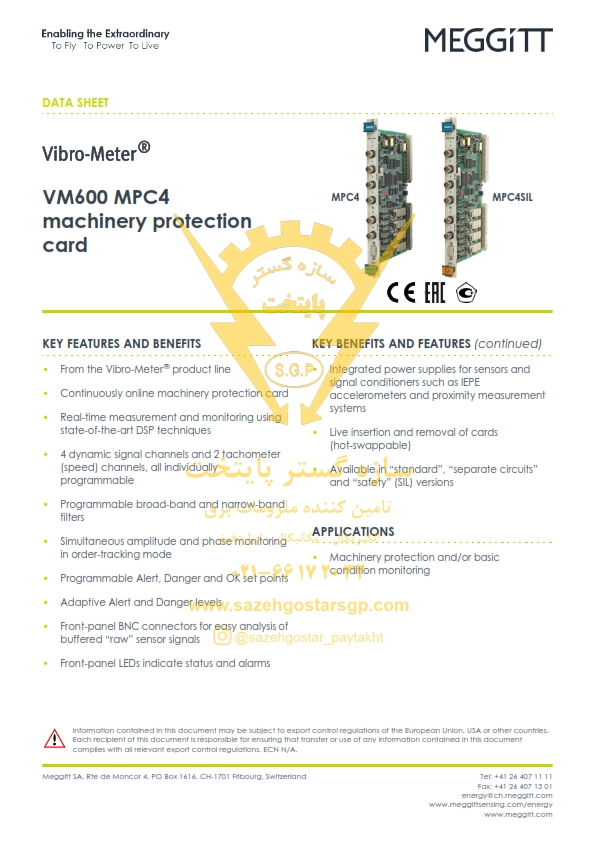

کارت حفاظت ماشینآلات مگیت Meggitt Vibro-Meter VM600 مدل MPC4 با کد 200-510-071-113

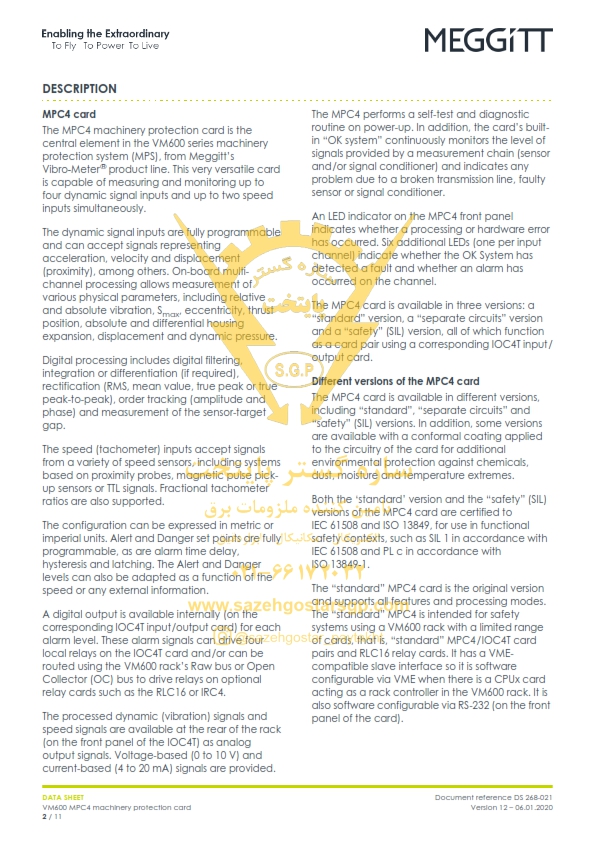

کارت حفاظت ماشینآلات Meggitt Vibro-Meter VM600 MPC4 با شماره فنی 200-510-071-113 یکی از اجزای اصلی سیستم حفاظت و پایش ماشینآلات دوار VM600 Machinery Protection System (MPS) است. این کارت بهعنوان بخش پردازشی سیستم VM600، وظیفه دریافت، پردازش و پایش سیگنالهای مربوط به ارتعاش، سرعت و سایر پارامترهای عملکردی تجهیزات دوار را بر عهده دارد. طبق دیتاشیت رسمی Meggitt، MPC4 قابلیت اندازهگیری همزمان تا 4 ورودی دینامیکی و 2 ورودی سرعت یا تاکومتر را دارد و هر کانال را میتوان بهصورت مستقل پیکربندی کرد.
MPC4 برای کاربردهای Machinery Protection طراحی شده و میتواند سیگنالهای مربوط به شتاب، سرعت و جابهجایی یا Proximity را پردازش کند. پردازش داخلی این کارت امکان اندازهگیری پارامترهایی مانند ارتعاش نسبی و مطلق، Smax، خروج از مرکز، موقعیت محوری، انبساط مطلق و تفاضلی پوسته، جابهجایی و فشار دینامیکی را فراهم میکند. این قابلیت باعث میشود MPC4 برای حفاظت تجهیزات حساسی مانند توربینها، کمپرسورها، پمپها و سایر ماشینآلات دوار گزینهای مناسب باشد.
یکی از ویژگیهای مهم VM600 MPC4، استفاده از پردازش دیجیتال سیگنال یا DSP برای اندازهگیری و مانیتورینگ بلادرنگ است. کارت از فیلترهای قابل برنامهریزی Broad-Band و Narrow-Band پشتیبانی میکند و قابلیتهایی مانند Integration، Differentiation، Rectification، RMS، True Peak، True Peak-to-Peak و Order Tracking را ارائه میدهد. در حالت Order Tracking، امکان پایش همزمان دامنه و فاز نیز وجود دارد.
برای حفاظت ماشینآلات، نقاط تنظیم Alert، Danger و OK بهصورت نرمافزاری قابل تنظیم هستند. همچنین زمان تأخیر آلارم، Hysteresis و Latching نیز قابل پیکربندی است. سطوح Alert و Danger میتوانند بر اساس سرعت ماشین یا اطلاعات خارجی نیز تطبیق داده شوند. این ویژگیها امکان ایجاد منطق حفاظتی متناسب با شرایط واقعی عملکرد ماشین را فراهم میکنند.
MPC4 بهصورت یک جفت کارت با IOC4T Input/Output Card در رکهای VM600 مورد استفاده قرار میگیرد. این ترکیب، امکاناتی مانند تغذیه سنسورها و Signal Conditionerها، خروجیهای بافرشده، خروجیهای DC، رلهها و رابطهای ارتباطی را در اختیار سیستم قرار میدهد. کارت MPC4 در قسمت جلویی رک نصب شده و برای تشکیل Card Pair به IOC4T نیاز دارد.

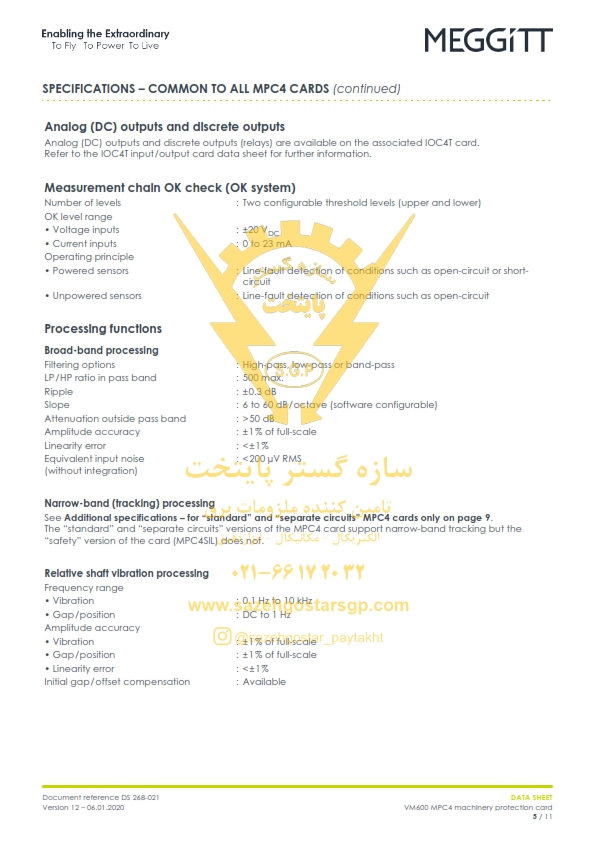

از دیگر قابلیتهای مهم این کارت میتوان به OK System اشاره کرد که بهصورت مداوم وضعیت زنجیره اندازهگیری شامل سنسور و Signal Conditioner را بررسی میکند و میتواند مشکلاتی مانند قطع خط انتقال، خرابی سنسور یا خرابی Signal Conditioner را تشخیص دهد. همچنین LEDهای روی پنل جلویی وضعیت کارت، خطاها و آلارمهای کانالها را نمایش میدهند.
کارت Meggitt VM600 MPC4 200-510-071-113 برای استفاده در سیستمهای پایش و حفاظت ماشینآلات طراحی شده و با نرمافزار VM600 MPSx پیکربندی و مدیریت میشود. این محصول برای پروژههایی که حفاظت قابل اعتماد و پایش آنلاین تجهیزات دوار اهمیت دارد، یک جزء کلیدی در معماری VM600 محسوب میشود.
مشخصات فنی Meggitt VM600 MPC4
| مشخصه | مقدار |
|---|---|
| برند | Meggitt Vibro-Meter |
| سری | VM600 |
| مدل | MPC4 |
| شماره فنی | 200-510-071-113 |
| نوع تجهیز | Machinery Protection Card |
| سیستم | VM600 Machinery Protection System |
| کاربرد | Machinery Protection |
| تعداد کانال دینامیکی | 4 کانال |
| تعداد کانال تاکومتر | 2 کانال |
| قابلیت پیکربندی کانالها | مستقل |

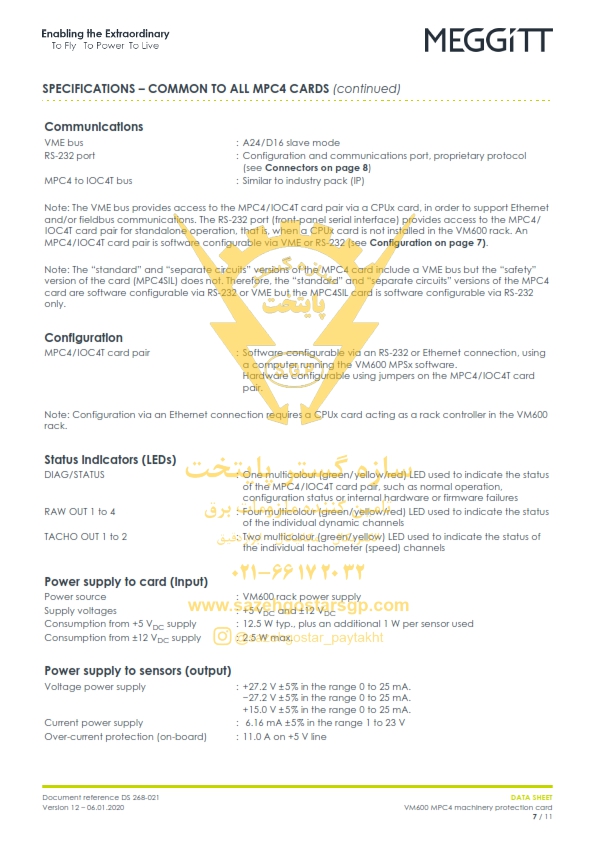

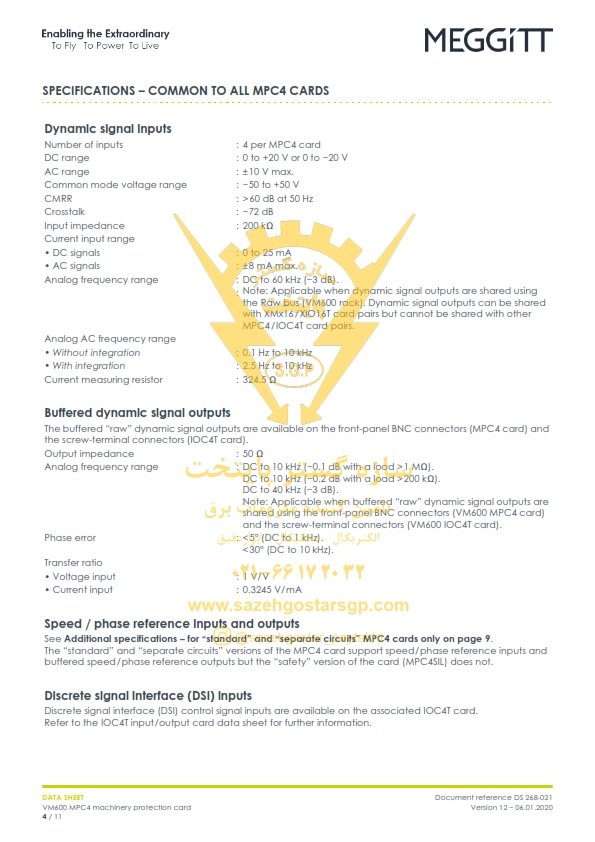

| ورودیهای دینامیکی | Acceleration / Velocity / Displacement و سایر سیگنالها |
| ورودی DC | 0 تا +20V یا 0 تا −20V |
| ورودی AC | حداکثر ±10V |
| محدوده ولتاژ Common Mode | −50 تا +50V |
| امپدانس ورودی | 200 kΩ |
| ورودی جریان DC | 0 تا 25mA |
| ورودی جریان AC | حداکثر ±8mA |
| محدوده فرکانسی آنالوگ | DC تا 60kHz (-3dB) |
| محدوده AC بدون Integration | 0.1Hz تا 10kHz |
| محدوده AC با Integration | 2.5Hz تا 10kHz |

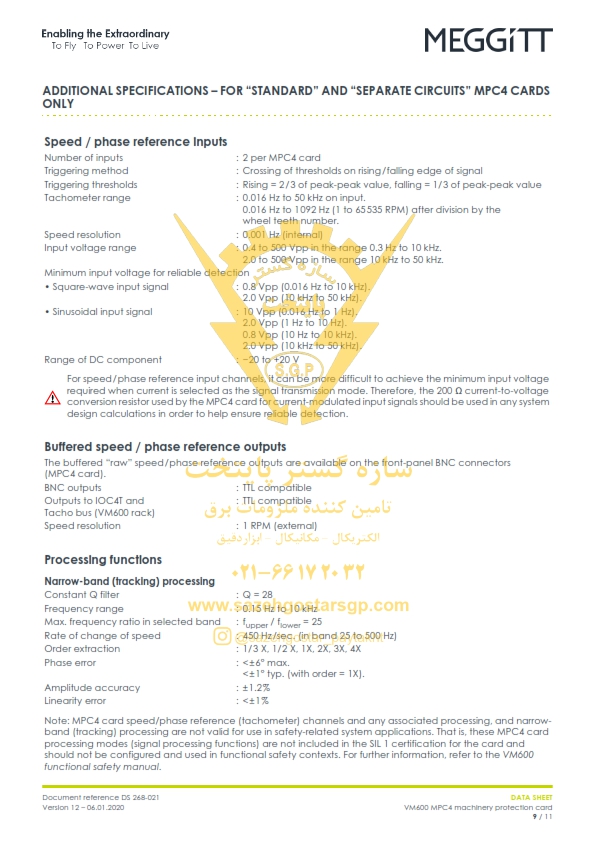

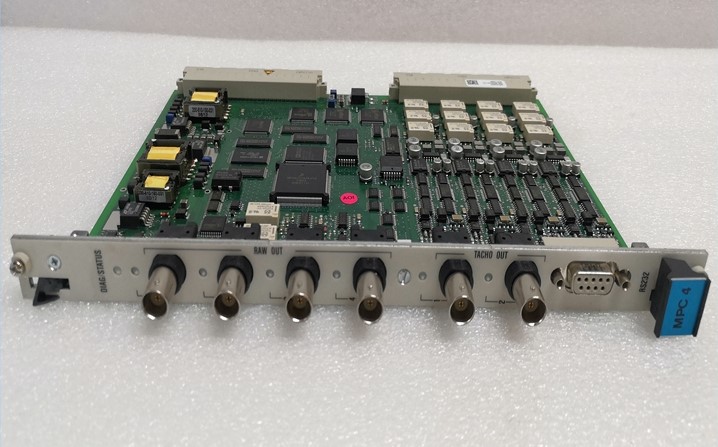

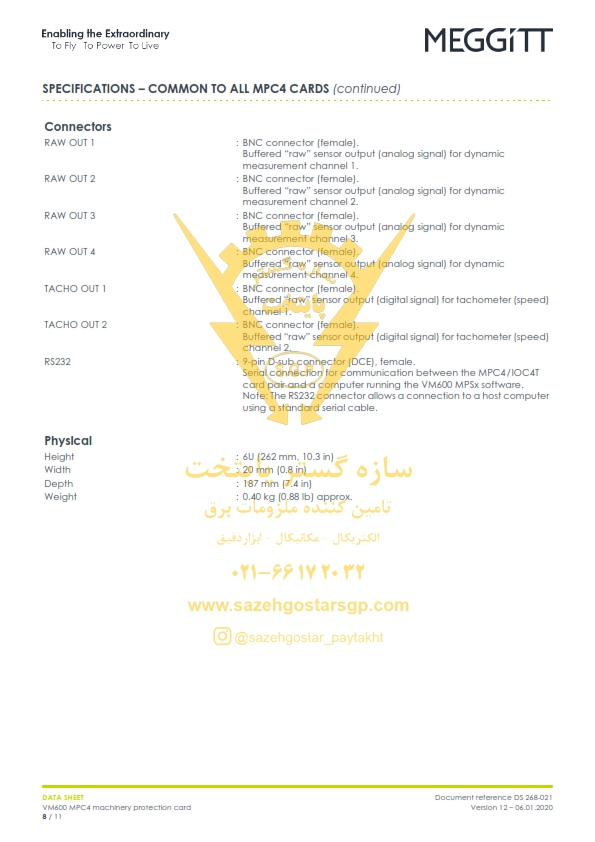

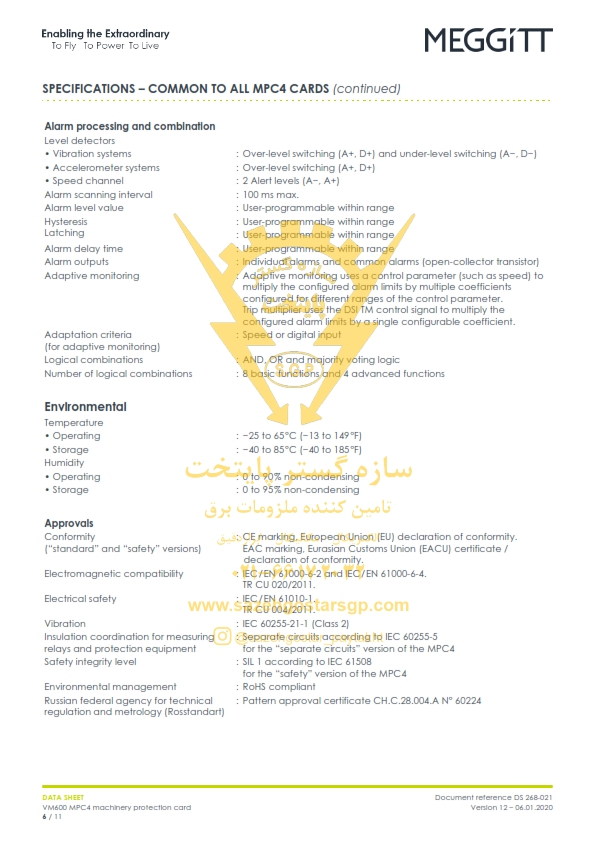

| خروجی Raw بافرشده | BNC در پنل جلویی |
| امپدانس خروجی | 50Ω |
| فیلترها | Broad-Band و Narrow-Band |
| Order Tracking | دارد |
| پایش دامنه و فاز | دارد |
| نقاط تنظیم حفاظتی | OK / Alert / Danger |
| Self-Test | دارد |
| OK System | دارد |
| نصب | VM600 Rack |
| کارت همراه | IOC4T |
| نرمافزار | VM600 MPSx |
ویژگیها و مزایای Meggitt Vibro-Meter VM600 مدل MPC4
- دارای 4 کانال دینامیکی مستقل
- دارای 2 کانال تاکومتر / Speed
- قابلیت پیکربندی مستقل کانالها
- مناسب برای سیستمهای حفاظت ماشینآلات دوار
- پردازش بلادرنگ سیگنال با فناوری DSP
- پشتیبانی از اندازهگیری ارتعاش نسبی و مطلق
- قابلیت اندازهگیری سرعت، شتاب و جابهجایی
- پشتیبانی از Order Tracking
- امکان پایش همزمان دامنه و فاز
- فیلترهای Broad-Band و Narrow-Band قابل برنامهریزی
- نقاط تنظیم قابل برنامهریزی OK، Alert و Danger
- امکان تنظیم Alarm Delay، Hysteresis و Latching
- دارای سیستم تشخیص خطای زنجیره اندازهگیری
- دارای LEDهای وضعیت و آلارم روی پنل
- دارای خروجیهای Raw بافرشده از طریق BNC
- قابلیت Hot-Swap برای نصب و خارج کردن کارت در حالت عملیاتی
- قابلیت استفاده در کنار IOC4T
- سازگار با نرمافزار VM600 MPSx
- مناسب برای سیستمهای حفاظت و پایش آنلاین ماشینآلات
ویژگیهای فوق در دیتاشیت رسمی MPC4 بهعنوان قابلیتهای اصلی کارت معرفی شدهاند.
پارامترهای قابل اندازهگیری MPC4
پردازش داخلی MPC4 امکان پایش پارامترهای مختلف ماشینآلات را فراهم میکند، از جمله:
- Relative Vibration
- Absolute Vibration
- Smax
- Eccentricity
- Thrust Position
- Absolute Housing Expansion
- Differential Housing Expansion
- Displacement
- Dynamic Pressure
- Speed / Tachometer
- Phase
- Amplitude
این تنوع اندازهگیری باعث میشود یک کارت MPC4 بتواند بخش قابل توجهی از نیازهای سیستم حفاظت ماشینآلات دوار را پوشش دهد.
کاربردهای Meggitt VM600 MPC4
کارت MPC4 در سیستمهای حفاظت و پایش ماشینآلات صنعتی مورد استفاده قرار میگیرد، از جمله:
- توربینهای گازی
- توربینهای بخار
- کمپرسورها
- پمپهای صنعتی
- ژنراتورها
- ماشینآلات دوار
- تجهیزات نیروگاهی
- تجهیزات نفت و گاز
- صنایع پتروشیمی
- تجهیزات فرآیندی
- سیستمهای Machinery Protection
- سیستمهای Condition Monitoring
MPC4 برای طیف گستردهای از کاربردهای حفاظت و مانیتورینگ ماشینآلات در صنایع مختلف طراحی شده است.
نحوه عملکرد VM600 MPC4
در ساختار سیستم VM600، سیگنالهای سنسورها وارد کانالهای دینامیکی یا تاکومتر MPC4 میشوند. کارت پس از دریافت سیگنال، پردازشهای مورد نیاز را انجام داده و پارامترهای حفاظتی مورد نظر را محاسبه میکند.
برای هر کانال میتوان تنظیمات و نقاط عملکردی مختلفی تعریف کرد. در صورت عبور پارامتر اندازهگیریشده از محدوده تعیینشده، سطوح Alert یا Danger فعال میشوند. سیگنالهای آلارم میتوانند از طریق IOC4T به رلههای محلی یا سایر اجزای سیستم منتقل شوند.
همچنین سیستم OK System وضعیت زنجیره اندازهگیری را کنترل میکند تا خرابی سنسور، Signal Conditioner یا قطع مسیر انتقال سیگنال با خرابی واقعی ماشین اشتباه گرفته نشود.
سازگاری با رک و کارت IOC4T
MPC4 برای استفاده در رکهای سیستم VM600 طراحی شده و بهصورت Card Pair با IOC4T کار میکند. دیتاشیت رسمی، MPC4 را بهعنوان عنصر مرکزی سیستم حفاظت ماشینآلات VM600 معرفی میکند و تأکید دارد که این کارت همراه با IOC4T برای تشکیل مجموعه کامل ورودی/خروجی مورد استفاده قرار میگیرد.
بنابراین هنگام تأمین یا جایگزینی کارت 200-510-071-113، بررسی مدل رک، نوع IOC4T، نسخه کارت و پیکربندی فعلی سیستم VM600 اهمیت دارد.
آیا به کارت حفاظت ماشینآلات مگیت Meggitt Vibro-Meter VM600 مدل MPC4 با کد 200-510-071-113 متناسب با حوزه فعالیت و کسب و کارتان نیاز دارید؟
تیم مجرب سازه گستر پایتخت به پشتوانه 25 سال سابقه درخشان، آماده ارائه خدمات تامین انواع تجهیزات تخصصی مورد نیاز شماست. همین حالا تماس بگیرید !
[ شماره تماس : 32 20 17 66 - 021 ]
[ مشاوره با کارشناسان سازه گستر پایتخت ]
سوالات متداول
1. کارت Meggitt VM600 MPC4 چیست؟
VM600 MPC4 یک کارت پردازش و حفاظت ماشینآلات در سیستم VM600 Machinery Protection System شرکت Meggitt Vibro-Meter است که برای اندازهگیری و پایش سیگنالهای ارتعاش، سرعت و سایر پارامترهای ماشینآلات دوار استفاده میشود.
2. شماره فنی این کارت چیست؟
شماره فنی محصول مورد نظر 200-510-071-113 است و با عنوان VM600 MPC4 Machinery Protection Card شناخته میشود.
3. کارت MPC4 چند کانال اندازهگیری دارد؟
MPC4 دارای 4 کانال دینامیکی و 2 کانال سرعت یا تاکومتر است که بهصورت مستقل قابل پیکربندی هستند.
4. MPC4 چه پارامترهایی را میتواند اندازهگیری کند؟
این کارت میتواند پارامترهایی مانند ارتعاش نسبی و مطلق، جابهجایی، خروج از مرکز، موقعیت محوری، انبساط پوسته، فشار دینامیکی و سرعت را پردازش و پایش کند.
5. آیا VM600 MPC4 برای پایش ارتعاش مناسب است؟
بله. MPC4 بهطور ویژه برای Machinery Protection طراحی شده و از پردازش دیجیتال سیگنال، فیلترهای قابل تنظیم و انواع روشهای پردازش ارتعاش پشتیبانی میکند.
6. آیا MPC4 قابلیت پایش فاز را دارد؟
بله. MPC4 از Order Tracking پشتیبانی میکند و در این حالت امکان پایش همزمان دامنه و فاز وجود دارد.
7. آیا نقاط آلارم MPC4 قابل تنظیم هستند؟
بله. نقاط OK، Alert و Danger قابل برنامهریزی هستند. همچنین Alarm Delay، Hysteresis و Latching نیز قابل تنظیم هستند.
8. آیا MPC4 به کارت IOC4T نیاز دارد؟
بله. MPC4 در سیستم VM600 بهصورت Card Pair همراه با IOC4T Input/Output Card استفاده میشود. این ترکیب امکانات ورودی/خروجی، رلهها، تغذیه سنسورها و رابطهای مربوطه را فراهم میکند.
9. نرمافزار مورد استفاده برای MPC4 چیست؟
کارتهای MPC4/IOC4T با نرمافزار VM600 MPSx پیکربندی و مدیریت میشوند.
10. آیا MPC4 دارای سیستم تشخیص خرابی سنسور است؟
بله. قابلیت OK System بهصورت مداوم زنجیره اندازهگیری را بررسی میکند و میتواند مشکلاتی مانند قطع خط انتقال، خرابی سنسور یا Signal Conditioner را تشخیص دهد.
11. آیا VM600 MPC4 برای توربینها مناسب است؟
بله. این کارت برای سیستمهای حفاظت ماشینآلات دوار طراحی شده و میتواند در کاربردهایی مانند توربینها، کمپرسورها، پمپها و سایر تجهیزات دوار صنعتی مورد استفاده قرار گیرد.
12. آیا MPC4 قابلیت Hot-Swap دارد؟
بله. دیتاشیت رسمی MPC4 قابلیت Live Insertion and Removal یا Hot-Swap کارت را بهعنوان یکی از ویژگیهای آن معرفی میکند. با این حال، اجرای این کار باید مطابق دستورالعملها و الزامات سیستم VM600 انجام شود.

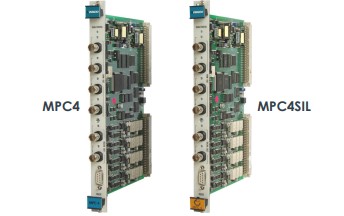

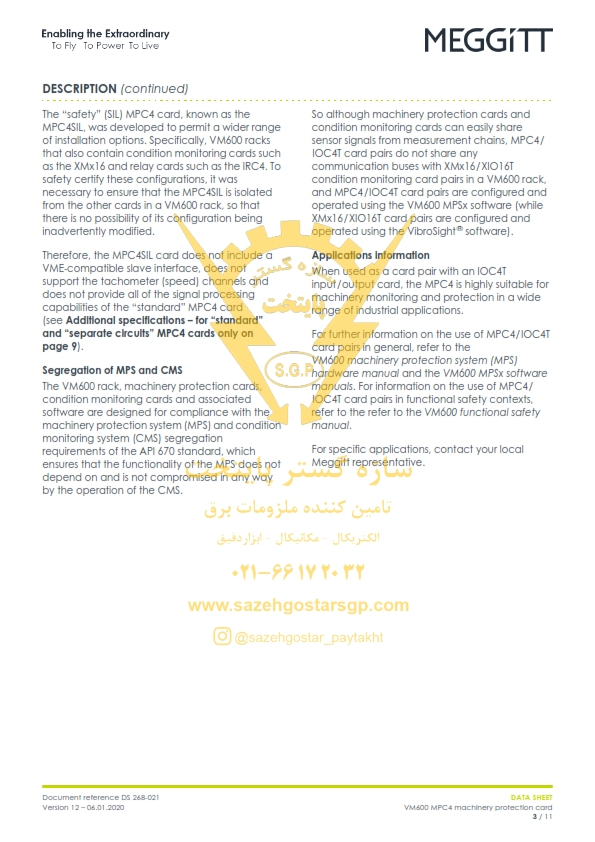

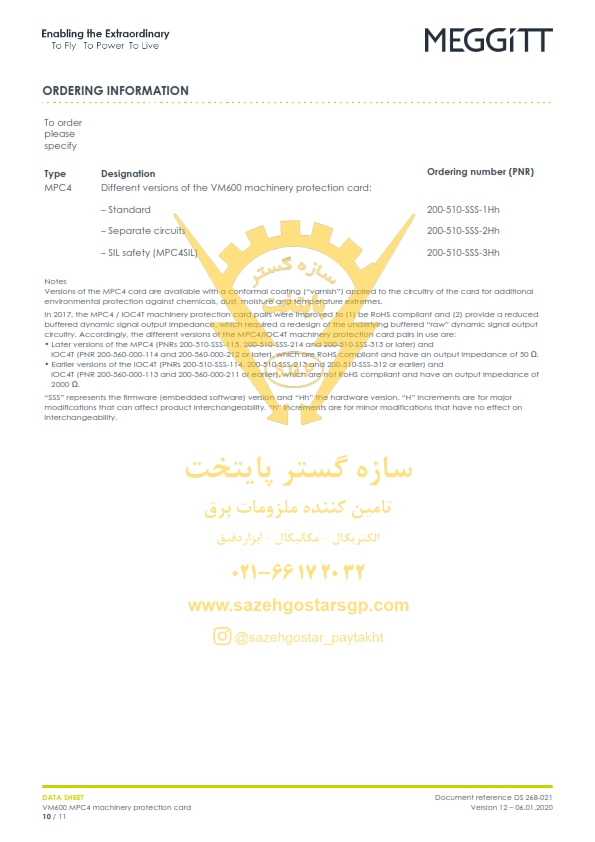

13. تفاوت MPC4 و MPC4SIL چیست؟
MPC4 در نسخههای استاندارد، Separate Circuits و Safety ارائه شده است. نسخه MPC4SIL برای کاربردهای ایمنی با محدودیتها و معماری متفاوت طراحی شده و برخی قابلیتهای نسخه استاندارد، از جمله کانالهای تاکومتر، در نسخه Safety ارائه نمیشوند. بنابراین هنگام جایگزینی کارت باید نسخه دقیق سیستم و الزامات ایمنی پروژه بررسی شود.
14. هنگام خرید یا جایگزینی VM600 MPC4 چه مواردی باید بررسی شود؟
شماره فنی کارت، نسخه MPC4، مدل رک VM600، کارت IOC4T، نوع سنسورها، پیکربندی کانالها، الزامات Machinery Protection و در صورت وجود، الزامات Functional Safety باید بررسی شوند. تطبیق شماره فنی 200-510-071-113 با کارت موجود در سیستم قبل از سفارش توصیه میشود.
