لیمیت سوئیچ تله‌مکانیک مدل XCRE18 | لیمیت سوئیچ جرثقیل و تجهیزات جابه‌جایی
لیمیت سوئیچ Telemecanique Sensors XCRE18 یکی از لیمیت‌سوئیچ‌های صنعتی سری XCR از خانواده OsiSense XC است که به‌طور اختصاصی برای کاربردهای لیفتینگ، جرثقیل، بالابر و تجهیزات جابه‌جایی مکانیکی طراحی شده است. این محصول با ساختار فلزی، هد چرخشی و اهرم میله‌ای ضربدری از نوع Stay-Put، امکان تشخیص و کنترل موقعیت قسمت‌های متحرک تجهیزات صنعتی را فراهم می‌کند و برای سیستم‌هایی که نیاز به محدود کردن حرکت یا تشخیص موقعیت انتهایی دارند، گزینه‌ای مناسب محسوب می‌شود.

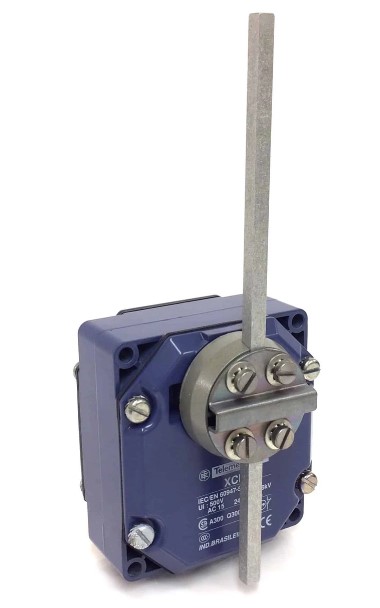

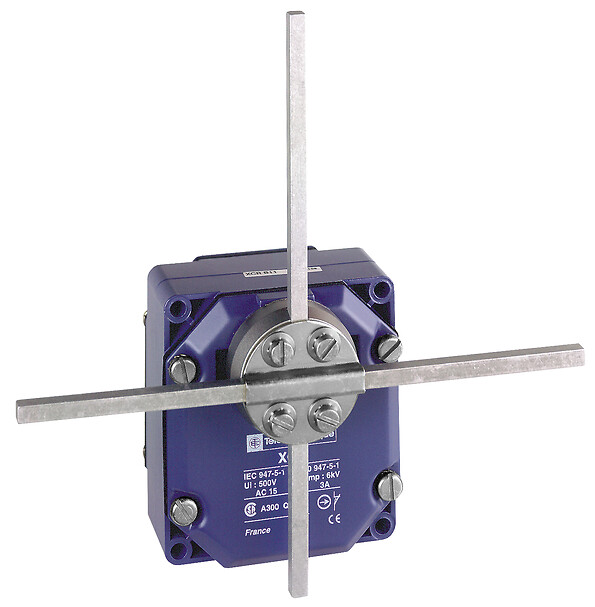

در ساختار XCRE18 از بدنه فلزی از جنس آلیاژ روی (Zinc Alloy) استفاده شده و بدنه به‌صورت ثابت نصب می‌شود. هد عملکردی دستگاه از نوع Rotary Head است و اهرم آن شامل میله‌های فلزی ضربدری با مقطع مربعی و قطر/ابعاد ۶ میلی‌متر است. طول هر میله طبق اطلاعات سازنده ۲۰۰ میلی‌متر است. طراحی اهرم ضربدری و امکان عملکرد از دو جهت جانبی باعث شده این مدل برای کاربردهایی که حرکت مکانیکی از جهات مختلف به لیمیت‌سوئیچ وارد می‌شود، مناسب باشد.
از نظر الکتریکی، XCRE18 دارای دو مجموعه کنتاکت 1NO + 1NC است؛ بنابراین در مجموع چهار کنتاکت در اختیار مدار کنترل قرار می‌گیرد. عملکرد کنتاکت‌ها از نوع Snap Action بوده و محصول به قابلیت Positive Opening مجهز است. کنتاکت‌های مدل XCRE18 برای مدارهای کنترلی AC-15 در ۲۴۰ ولت و ۳ آمپر و DC-13 در ۲۵۰ ولت و ۰٫۲۷ آمپر مشخص شده‌اند. اتصال سیم‌ها نیز از طریق ترمینال‌های پیچی انجام می‌شود و ظرفیت ترمینال برای سیم‌هایی در محدوده ۰٫۳۴ تا ۱٫۵ میلی‌متر مربع اعلام شده است.

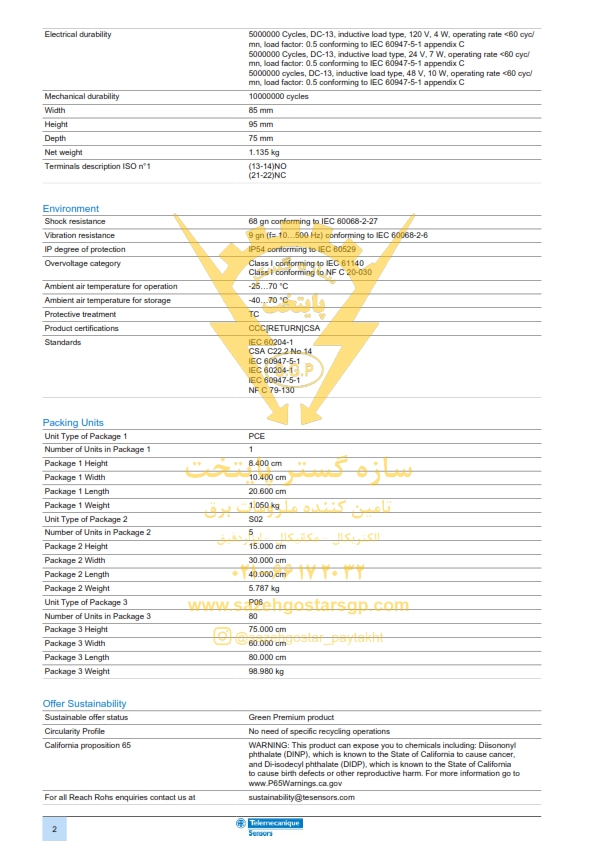

یکی از ویژگی‌های مهم این مدل، طراحی آن برای استفاده در تجهیزات Hoisting و Mechanical Handling است؛ به همین دلیل می‌توان از XCRE18 در مدارهای کنترل حرکت و محدودکننده‌های موقعیت در تجهیزاتی مانند جرثقیل‌ها، بالابرها و ماشین‌آلات جابه‌جایی مواد استفاده کرد. سازنده برای این محصول مقاومت ضربه 68 gn و مقاومت ارتعاشی 9 gn در محدوده 10 تا 500 هرتز را اعلام کرده است. درجه حفاظت بدنه نیز IP54 مطابق IEC 60529 است.
ورودی کابل XCRE18 دارای رزوه مناسب برای Cable Gland سایز Pg 13.5 است و قطر خارجی کابل قابل استفاده حدود ۹ تا ۱۲ میلی‌متر اعلام شده است. این مدل همچنین دارای حفاظت Positive Opening، کلاس عایقی Zb و رده اضافه‌ولتاژ Class I است. استانداردهای اعلام‌شده برای محصول شامل IEC 60947-5-1، IEC 60204-1، CSA C22.2 No 14 و NF C 79-130 بوده و محصول دارای تأییدیه‌های CSA و CCC است.
لیمیت سوئیچ Telemecanique XCRE18 با توجه به ساختار فلزی، مکانیزم اهرمی ضربدری، کنتاکت‌های NO و NC، عملکرد Snap Action و Positive Opening، انتخابی کاربردی برای سیستم‌های کنترل و ایمنی تجهیزات جابه‌جایی و لیفتینگ صنعتی محسوب می‌شود. این محصول برای پروژه‌هایی که نیاز به تشخیص مکانیکی موقعیت و محدود کردن حرکت تجهیزات دارند، به‌ویژه در محیط‌های صنعتی و ماشین‌آلاتی مانند جرثقیل و بالابر، قابل استفاده است.
آیا به لیمیت سوئیچ تله‌مکانیک مدل XCRE18 | لیمیت سوئیچ جرثقیل و تجهیزات جابه‌جایی متناسب با حوزه فعالیت و کسب و کارتان نیاز دارید؟
تیم مجرب سازه گستر پایتخت به پشتوانه 25 سال سابقه درخشان، آماده ارائه خدمات تامین انواع تجهیزات تخصصی مورد نیاز شماست. همین حالا تماس بگیرید !
[ شماره تماس : 32 20 17 66 - 021 ]
[ مشاوره با کارشناسان سازه گستر پایتخت ]
سوالات متداول
- لیمیت سوئیچ Telemecanique XCRE18 برای چه کاربردی طراحی شده است؟
این مدل به‌طور مشخص برای تجهیزات لیفتینگ، جرثقیل، بالابر و سیستم‌های جابه‌جایی مکانیکی طراحی شده است.
- XCRE18 چه نوع اهرمی دارد؟
دارای اهرم میله‌ای فلزی ضربدری از نوع Stay-Put با مقطع ۶ میلی‌متر و طول ۲۰۰ میلی‌متر است.
- XCRE18 چند کنتاکت دارد؟
دارای دو مجموعه 1NO + 1NC است؛ یعنی مجموعاً چهار کنتاکت در دو جهت عملکرد.
- آیا XCRE18 دارای Positive Opening است؟
بله، این مدل دارای قابلیت Positive Opening است که برای کاربردهای کنترلی و ایمنی اهمیت دارد.
- درجه حفاظت لیمیت سوئیچ XCRE18 چقدر است؟
درجه حفاظت این مدل IP54 مطابق استاندارد IEC 60529 است.
- بدنه XCRE18 از چه جنسی ساخته شده است؟
بدنه از آلیاژ روی (Zinc Alloy) ساخته شده و ساختار کلی محصول فلزی است.
- حداکثر سرعت عملکرد XCRE18 چقدر است؟

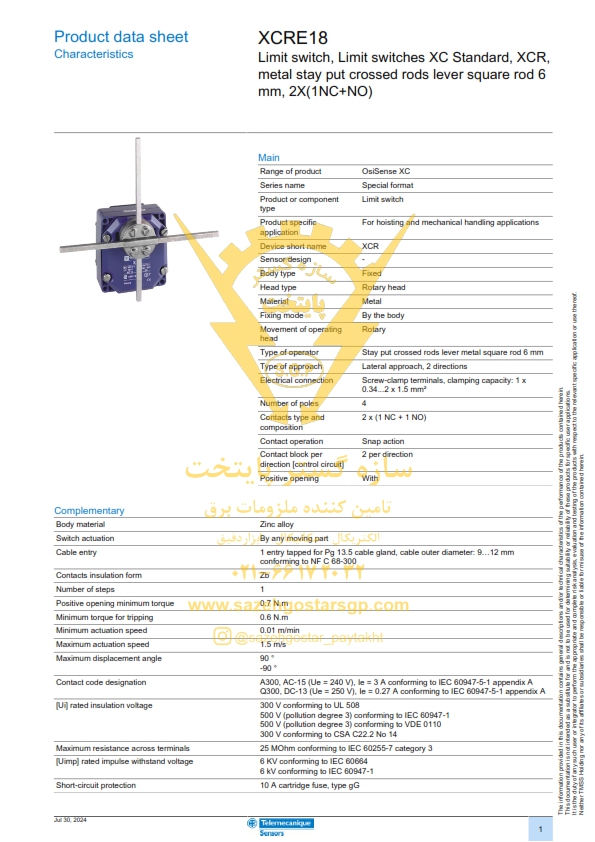

طبق دیتاشیت سازنده، حداکثر سرعت تحریک ۱٫۵ متر بر ثانیه است.
- XCRE18 برای مدار AC مناسب است؟
بله، کنتاکت‌ها برای رده AC-15 در ۲۴۰ ولت و ۳ آمپر مشخص شده‌اند.
- آیا XCRE18 برای مدار DC نیز قابل استفاده است؟
بله، مشخصات آن در رده DC-13 برابر ۲۵۰ ولت و ۰٫۲۷ آمپر است.
- XCRE18 در چه تجهیزاتی بیشتر استفاده می‌شود؟
کاربرد اصلی آن در جرثقیل‌ها، بالابرها، تجهیزات لیفتینگ، ماشین‌آلات جابه‌جایی مواد و سیستم‌های محدودکننده حرکت مکانیکی است.
