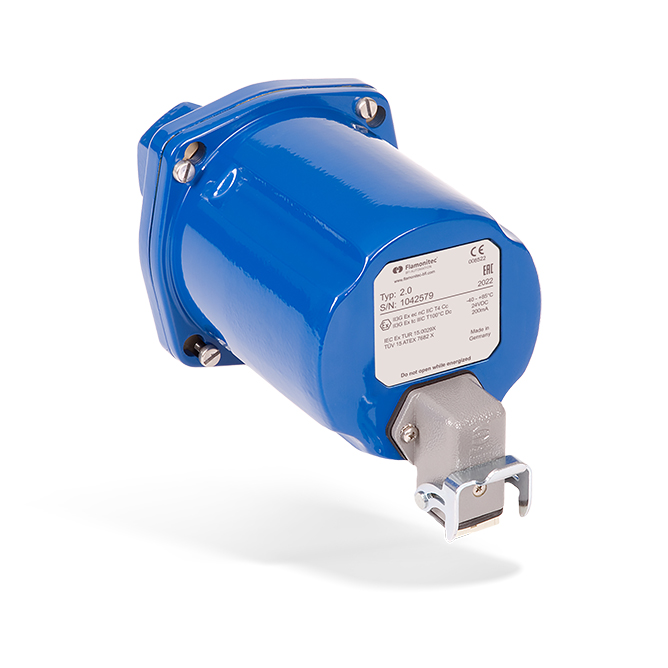

اسکنر شعله بی اف آی آلمان مدل تایپ ۲

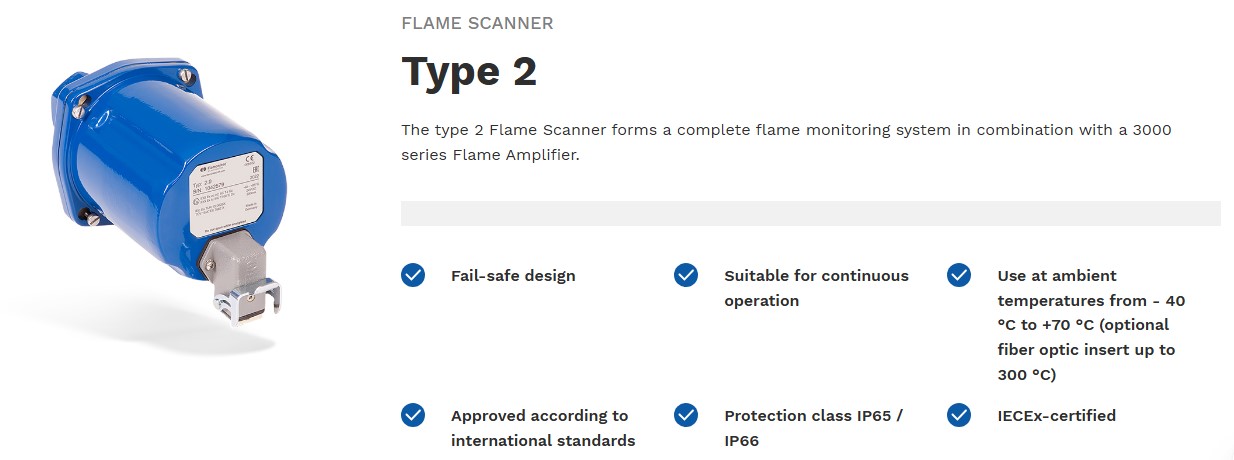

سیستم‌های احتراق در صنایع سنگین نظیر نیروگاه‌ها و توربین‌های گاز، نیازمند مانیتورینگ دقیق، مداوم و بدون خطا هستند. اسکنر شعله BFI مدل Type 2 یک راهکار فوق‌پیشرفته و خطاناپذیر (Fail-safe) ساخت کشور آلمان است که برای پایش مداوم فرآیند احتراق در مشعل‌های صنعتی طراحی شده است. این تجهیز باکیفیت در ترکیب با آمپلی‌فایرهای سری ۳۰۰۰ کمپانی BFI Automation، یک سیستم ارزیابی و پایش شعله بی‌نقص را تشکیل می‌دهد که امنیت و بالاترین میزان در دسترس بودن تجهیزات احتراقی را تضمین می‌کند.

هدف اصلی از طراحی این اسکنر صنعتی، پایش ایمن و قابل‌اعتماد فرآیندهای احتراق، ارائه معیارهای دقیق برای بهینه‌سازی عملکرد مشعل و در نهایت کاهش انتشار آلاینده‌های مضر در محیط زیست است. اسکنر شعله تایپ ۲ برند BFI به لطف بهره‌مندی از حسگرهای پیشرفته با پهنای باند وسیع، توانایی پایش پایدار و تفکیک‌شده شعله را در تمامی سطوح بار (Load) کوره و با هر نوع ترکیب سوختی (اعم از گاز و مایع) دارا می‌باشد.

این محصول با برخورداری از استانداردهای بین‌المللی معتبر نظیر IECEx و ATEX، انتخابی ایده‌آل برای نصب در محیط‌های خطرناک و مستعد انفجار (Zone 1 و Zone 2) است. بدنه مستحکم با درجه حفاظت IP65/IP66 و امکان ارتقای تحمل دمایی تا ۳۰۰ درجه سانتی‌گراد به کمک لنس‌های فیبر نوری، این تجهیز را به مطمئن‌ترین گزینه برای شرایط سخت کاری در صنایع پتروشیمی، پالایشگاه‌ها و نیروگاه‌های حرارتی تبدیل کرده است. اگر به دنبال بهینه‌سازی راندمان کوره و ارتقای ایمنی سایت صنعتی خود هستید، خرید اسکنر شعله BFI Type 2 یک سرمایه‌گذاری هوشمندانه و بلندمدت خواهد بود.

مشخصات فنی اسکنر شعله بی اف آی BFI آلمان مدل تایپ ۲

• حساسیت طیف نوری (Spectral Sensitivity): ۳۰۰ نانومتر تا ۲۷۰۰ نانومتر (پوشش کامل باند UV تا IR).

• زاویه دید (Viewing Angle): ۲.۷ درجه در تمامی مدل‌ها و هوزینگ‌ها.

• مکانیزم خود‌ارزیابی (Self-Monitoring): کاملاً الکترونیکی، با نرخ تست ۱ بار در هر ثانیه.

• ولتاژ تغذیه (Power Supply): ۲۴ ولت DC.

• جریان مصرفی (Current Consumption): حداکثر ۲۰۰ میلی‌آمپر (در صورت فعال بودن هیتر داخلی: حداکثر ۷۰۰ میلی‌آمپر).

• محدوده دمای کاری (Operating Temperature):

1. هوزینگ استاندارد: ۲۰- تا ۷۰+ درجه سانتی‌گراد.
2. هوزینگ ضد‌انفجار Ex-de (دارای تاییدیه EAC): ۴۰- تا ۶۰+ درجه سانتی‌گراد.
3. با استفاده از تجهیزات فیبر نوری جانبی: قابلیت تحمل دما تا ۳۰۰+ درجه سانتی‌گراد.


• درجه حفاظت بدنه (Protection Class): IP65 برای هوزینگ استاندارد / IP66 برای هوزینگ‌های ضد‌انفجار و مبدل‌های نوری.

• حداکثر طول کابل (Cable Length): ۴۰۰ متر اتصال تا آمپلی‌فایر ارزیابی.

• سایز اتصال لوله دید (Viewing Pipe): ۱ اینچ با رزوه داخلی (در مدل استاندارد و Ex-de).

• اتصال هوای پرج/پاک‌سازی (Purge Air): سایز ۱/۲ اینچ داخلی / حجم هوای مصرفی ۱۰ مترمکعب بر ساعت.

• سطح ایمنی عملکرد (SIL):**دارای استاندارد ایمنی SIL 3.

• تاییدیه محیط‌های انفجاری (ATEX / IECEx): مجاز برای نصب در Zone 1 و Zone 2 پتروشیمی و گاز.


سیستم‌های پیشرفته صنعتی برای مانیتورینگ و تشخیص مداوم، ایمن و خطاناپذیر (Fail-Safe) شعله در مشعل‌های صنعتی بزرگ هستند. این تجهیزات ساخت کشور آلمان بوده و با تشخیص فرکانس و شدت پرتوهای فرابنفش (UV) و مادون قرمز (IR)، پایداری شعله را در صنایع حساس نظیر نیروگاه‌ها، توربین‌های گاز و پتروشیمی‌ها تضمین می‌کنند.

ویژگی‌های کلیدی اسکنرهای شعله BFI

• تشخیص خطاناپذیر (Fail-Safe): مانیتورینگ مداوم فرآیند احتراق با قابلیت خود‌ارزیابی (Self-Checking) جهت جلوگیری از خطرات احتمالی.

• پوشش طیف وسیع نوری: مجهز به حسگرهای نیمه‌هادی پیشرفته UV، مادون قرمز (IR) و نور مرئی (VIS).

• مقاومت دمایی بالا: عملکرد استاندارد در بازه دمایی ۴۰- تا ۸۵+ درجه سانتی‌گراد و تا ۳۰۰+ درجه سانتی‌گراد با استفاده از کابل‌های فیبر نوری (Fiber Optic).

• استانداردهای بین‌المللی: دارای تاییدیه‌های معتبر محیط‌های انفجاری و ایمنی شامل ATEX ،IECEx و سطح ایمنی SIL 3.

• انتقال سیگنال طولانی: توانایی انتقال داده‌ها تا مسافت ۱۰۰۰ متر بدون نیاز به تقویت‌کننده میانی.

مدل‌های معروف و پرکاربرد اسکنر شعله BFI

• BFI Flame Scanner 2.0 / 2.0LA: طراحی شده برای کار به همراه کابل فیبر نوری یا لنس نوری؛ این مدل‌ها در ترکیب با آمپلی‌فایرهای سری 3000 یک سیستم مانیتورینگ کامل را تشکیل می‌دهند.

• BFI Compact Flame Controller (CFC 2000 / CFC Series): اسکنر یکپارچه مجهز به آمپلی‌فایر و رله داخلی که بدون نیاز به پنل مجزا، سیگنال خروجی مستقیم ۲-۰ یا ۲۰-۴ میلی‌آمپر ارائه می‌دهد.

• BFI Flame Scanner 7.0: سیستمی کاملاً الکترونیکی که با سنجش تفاضل دما یا ساختار نوری پیشرفته، فرآیند احتراق را بدون وابستگی به نوع سوخت یا رنگ شعله پایش می‌کند.


کاربردهای اصلی اسکنر های شعله در صنایع

• نیروگاه‌های حرارتی و سیکل ترکیبی

• توربین‌های گاز صنعتی

• صنایع پتروشیمی، پالایشگاهی و شیمیایی

• کوره‌های صنعتی و کارخانجات فولاد

• سیستم‌های احتراق هیدروژنی


تجهیزات و لوازم جانبی قابل تامین (Accessories)

شما هم چنین می‌توانید اکسسوری‌های اورجینال زیر را برای راه‌اندازی کامل این اسکنر از ما بخواهید:

• آمپلی‌فایرهای پردازش سیگنال: مدل‌های سری ۳۰۰۰ نظیر ۳۰۰۱، ۳۰۰۳ و مبدل سیگنال شعله ۳۰۰۷ (خروجی ۲۰-۴ میلی‌آمپر)،.

• تجهیزات نوری: کابل‌های فیبر نوری انعطاف‌پذیر و لنس‌های نوری برای محیط‌های بسیار داغ کوره.

• کابل تخصصی KW5: کابل با شیلد و حفاظت فوق‌العاده بالا برای اتصال سنسور به دتکتور شعله.

• تجهیزات مکانیکی نصب: فلنج‌های بال‌جوینت (تغییر زاویه)، عایق‌های حرارتی، تفکیک‌کننده‌های فشار و هوزینگ‌های خنک‌کننده بدنه.

آیا به اسکنر شعله بی اف آی BFI آلمان مدل تایپ ۲ متناسب با حوزه فعالیت و کسب و کارتان  نیاز دارید؟

تیم مجرب سازه گستر پایتخت به پشتوانه 25 سال سابقه درخشان، آماده ارائه خدمات تامین انواع تجهیزات تخصصی مورد نیاز شماست. همین حالا تماس بگیرید !



 [ شماره تماس : 32 20 17 66 - 021 ]



[  مشاوره با کارشناسان سازه گستر پایتخت  ]

سوالات متداول (FAQ)

۱. آیا اسکنر شعله BFI Type 2 به صورت مجزا خروجی رله می‌دهد؟

خیر؛ این سنسور برای پردازش کامل داده‌ها و ارائه خروجی‌های ایمن احتراق، باید حتماً در ترکیب با آمپلی‌فایرهای ارزیابی شعله سری ۳۰۰۰ (BFI 3000 Series) استفاده شود.

۲. این اسکنر برای چه نوع سوخت‌هایی مناسب است؟

این تجهیز یک سیستم مانیتورینگ انتخابی (Selective) فوق‌العاده است که برای پایش جداگانه یا هم‌زمان سیستم‌های احتراق گازسوز و گازوئیل‌سوز/مازوت‌سوز (Oil and Gas firing) ایده‌آل است.

۳. حداکثر فاصله مجاز بین اسکنر شعله و اتاق کنترل یا آمپلی‌فایر چقدر است؟

طبق کاتالوگ فنی سازنده، حداکثر طول کابل الکتریکی استاندارد برای انتقال سیگنال مابین اسکنر شعله و پنل ارزیابی ۴۰۰ متر است.
