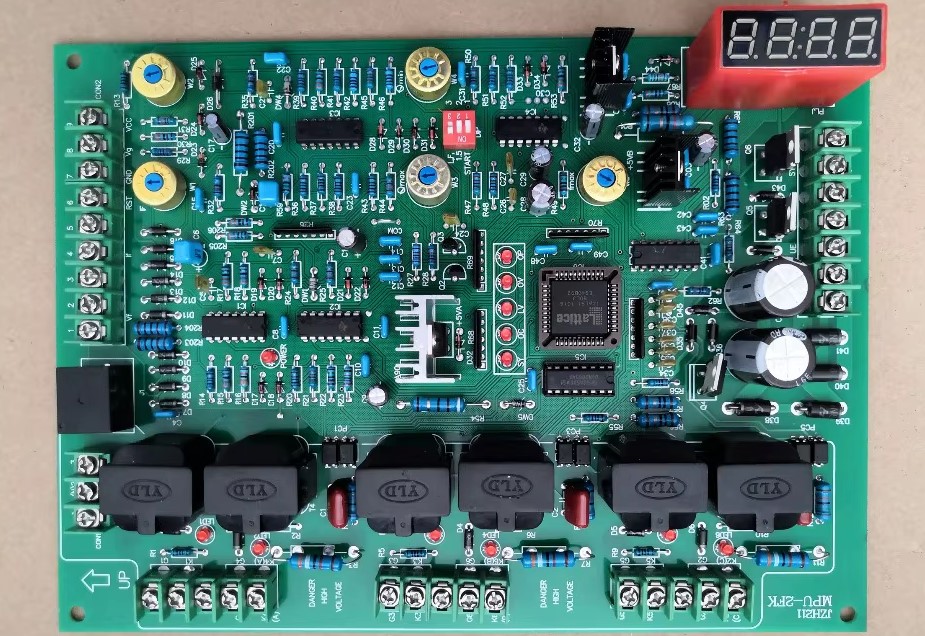

برد کنترل تریستور کوره القایی فرکانس متوسط MPU-2 (مدل ۶ پالس)
در مهندسی متالورژی و صنایع ذوب سنگین، کوره‌های القایی فرکانس متوسط (Medium Frequency) نقشی حیاتی در ذوب، فرکشن و سخت‌کاری فلزات ایفا می‌کنند. هسته اصلی مدیریت انرژی در این سیستم‌ها، مدارات یکسوساز و اینورتر تریستوری (SCR) هستند که پایداری کل خط تولید به عملکرد پالس‌های فرمان آن‌ها بستگی دارد. برد کنترل تریستور MPU-2 (و نسخه‌های ارتقایافته آن مانند MPU-2FK و HRST-2FK) به عنوان یک مادربرد فرمان دیجیتالی و هوشمند ۶ پالس، دقیقاً برای تثبیت توان و مدیریت دینامیک کوره‌های القایی طراحی شده است.
شرکت سازه گستر پایتخت، به عنوان تامین‌کننده تخصصی قطعات برق صنعتی در کشور، با شناخت چالش‌های تکنسین‌ها در مواجهه با خطاهای شکست تریستور و نوسانات کوره، برد اصلی MPU-2 را با ویژگی‌های تمام دیجیتال و بدون نیاز به ترانسفورماتور سنکرون برای مشتریان ارزشمند تامین می‌کند. این برد مجهز به یک ریزپردازنده یا میکروپروسسور با تراکم بالا (Small Chip Large-scale MPU) است که وظیفه فازبندی، تغییر فاز و ایجاد پالس‌های آتش متقارن برای گیت تریستورها را بر عهده دارد. به لطف این مدار تمام دیجیتال، بخش یکسوساز برد نیازی به تنظیمات دستی مکرر ندارد و سیستم در بالاترین سطح پایداری کار می‌کند.
یکی از بزرگ‌ترین مزایای برد کنترل MPU-2، مجهز بودن به «مدار تطبیق خودکار توالی فاز» (Phase Sequence Adaptive Circuit) است. این ویژگی هوشمند باعث می‌شود که بدون توجه به جابجایی فازهای ورودی شبکه، برد به صورت خودکار پالس‌های شلیک تریستور را با شبکه هماهنگ کرده و از بروز خطاهای انفجاری یا آسیب به تریستورهای گران‌قیمت جلوگیری کند. علاوه بر این، سیستم ردیابی فرکانس اینورتر (Inverter Frequency Tracking) به این مادربرد اجازه می‌دهد تا فرکانس کاری کوره را در بهینه‌ترین حالت ممکن قفل کند تا فرآیند ذوب با کمترین تلفات انرژی انجام شود.
محیط مجاور کوره‌های القایی همواره مملو از نویزهای شدید الکترومغناطیسی و هارمونیک‌های مخرب است. برد کنترل MPU-2 که توسط سازه گستر پایتخت ارائه می‌شود، به مدارات ایزولاسیون پیشرفته، ترانسفورماتورهای پالس تقویت‌شده و فیلترهای ضد تداخل الکترومغناطیسی (Anti-interference) مجهز است. این امر پایداری مطلق برد را در دماهای بالا و شرایط سخت کاری تضمین می‌کند. این برد همچنین دارای مدارهای حفاظتی یکپارچه در برابر اضافه جریان (Overcurrent)، اضافه ولتاژ (Overvoltage) و افت ولتاژ آب خنک‌کننده (در سیستم‌های آب‌گرد) است تا در صورت بروز هرگونه اختلال، سیستم را در کسری از میلی‌ثانیه قطع کند.
آیا به برد کنترل تریستور کوره القایی فرکانس متوسط MPU-2 (مدل ۶ پالس) متناسب با حوزه فعالیت و کسب و کارتان نیاز دارید؟
تیم مجرب سازه گستر پایتخت به پشتوانه 25 سال سابقه درخشان، آماده ارائه خدمات تامین انواع تجهیزات تخصصی مورد نیاز شماست. همین حالا تماس بگیرید !
[ شماره تماس : 32 20 17 66 - 021 ]
[ مشاوره با کارشناسان سازه گستر پایتخت ]
سوالات متداول (FAQ)
۱. تفاوت برد MPU-2 با برد MPU-3 در چیست؟
برد MPU-2 یک برد کنترل ۶ پالس برای کوره‌های القایی استاندارد است، در حالی که بردهایی نظیر MPU-3 سیستم‌های ۱۲ پالس را در کوره‌های توان بالاتر و با هارمونیک کمتر مدیریت می‌کنند.
۲. ویژگی «مدار تطبیق خودکار توالی فاز» در این برد چه مزیتی دارد؟
این مدار نیاز به ترانسفورماتورهای سنکرون قدیمی را از بین می‌برد. با این قابلیت، جابجا شدن اتفاقی فازهای برق ورودی ۳ فاز کارخانه، تاثیری در زاویه آتش تریستورها نمی‌گذارد و برد خودش را با شبکه تطبیق می‌دهد.
۳. آیا برد MPU-2 جانشین مدل‌های قدیمی کوره (مانند KGPS) می‌شود؟
بله، این سری از بردها به دلیل ابعاد بهینه، پایداری دیجیتال بسیار بالا و مجهز بودن به ترانس پالس‌های پیشرفته، بهترین گزینه برای نوسازی و آپگرید تابلوهای کنترل قدیمی کوره القایی بر پایه سیستم‌های مدار آنالوگ هستند.
۴. در زمان بروز خطای اضافه جریان (Overcurrent) روی برد MPU-2 چه باید کرد؟
برد به سرعت فرمان شلیک به تریستورها را قطع می‌کند. در این حالت باید ابتدا کابل‌های گیت، بازوهای تریستوری یکسوساز/اینورتر و عایق‌بندی کویل کوره را بررسی کرده و پس از رفع عیب، مدار حفاظت برد را ریست کنید.
