لیمیت سوئیچ تله‌مکانیک مدل XCKMR54D1 | لیمیت سوئیچ بالابری با میله ضربدری فلزی
لیمیت سوئیچ Telemecanique Sensors XCKMR54D1 یکی از تجهیزات کنترلی صنعتی سری OsiSense XC است که به‌طور ویژه برای کاربردهای بالابری و جابه‌جایی مکانیکی طراحی شده است. این محصول با ساختار مقاوم فلزی، هد چرخشی و اهرم میله‌ای ضربدری، امکان تشخیص موقعیت و محدود کردن حرکت تجهیزات مکانیکی را فراهم می‌کند و می‌تواند در سیستم‌هایی مانند جرثقیل‌ها، تجهیزات بالابر، ماشین‌آلات حمل مواد و سایر تجهیزات صنعتی مورد استفاده قرار گیرد. XCKMR54D1 دارای بدنه ثابت و هد چرخشی است و مکانیزم عملکرد آن به گونه‌ای طراحی شده که حرکت قطعه متحرک از دو جهت جانبی می‌تواند باعث تحریک لیمیت سوئیچ شود.

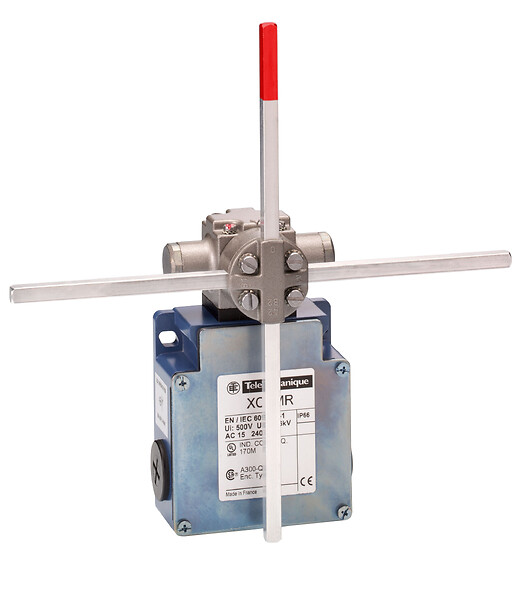

یکی از ویژگی‌های اصلی این مدل، اهرم Stay-Put Crossed Rods است. این اهرم از میله فلزی مربعی با قطر ۶ میلی‌متر و طول ۲۰۰ میلی‌متر تشکیل شده و برای کاربردهایی طراحی شده است که نیاز به تشخیص حرکت مکانیکی از دو جهت دارند. هد لیمیت سوئیچ قابلیت چرخش دارد و حداکثر زاویه جابه‌جایی آن از ۱۸۰- تا ۱۸۰+ درجه اعلام شده است. حداقل سرعت تحریک مکانیزم نیز ۶ متر بر دقیقه بوده و حداکثر سرعت تحریک در نقطه مشخص‌شده روی میله به ۱.۵ متر بر ثانیه می‌رسد.
XCKMR54D1 دارای چهار کنتاکت Normally Closed در آرایش 2×(2 NC) است. عملکرد کنتاکت‌ها از نوع Slow-Break و Staggered بوده و مدارهای آن برای عملکرد کنترلی تجهیزات صنعتی طراحی شده‌اند. وجود قابلیت Positive Opening نیز یکی از ویژگی‌های مهم این لیمیت سوئیچ محسوب می‌شود و امکان استفاده از آن را در مدارهای کنترلی و کاربردهای مرتبط با محدودسازی حرکت افزایش می‌دهد. کنتاکت‌های این مدل مطابق مشخصات سازنده دارای رده A300 برای AC-15 با ولتاژ ۲۴۰ ولت و جریان ۳ آمپر و Q150 برای DC-13 با ولتاژ ۱۲۵ ولت و جریان ۰.۵۵ آمپر هستند.
بدنه و هد XCKMR54D1 از Zamak ساخته شده‌اند و طراحی فلزی آن برای محیط‌های صنعتی و کاربردهای مکانیکی مناسب است. این محصول دارای سه ورودی رزوه‌دار برای گلند کابل Pg 13.5 است و کابل با قطر خارجی ۹ تا ۱۲ میلی‌متر می‌تواند از این ورودی‌ها عبور کند. اتصال الکتریکی از طریق ترمینال‌های پیچی انجام می‌شود و ظرفیت ترمینال برای سیم‌هایی با سطح مقطع ۰.۵ تا ۲.۵ میلی‌متر مربع در نظر گرفته شده است.
از نظر مقاومت محیطی، لیمیت سوئیچ Telemecanique XCKMR54D1 دارای درجه حفاظت IP66 است و مقاومت مناسبی در برابر ضربه و لرزش دارد. مقاومت در برابر شوک تا 50 gn و مقاومت در برابر ارتعاش تا 25 gn در محدوده ۱۰ تا ۵۰۰ هرتز اعلام شده است. همچنین درجه حفاظت مکانیکی IK07 و کلاس حفاظتی الکتریکی Class I از دیگر مشخصات این محصول هستند. این ویژگی‌ها باعث می‌شوند XCKMR54D1 برای نصب در محیط‌های صنعتی و تجهیزات جابه‌جایی که در معرض حرکت، لرزش و ضربه قرار دارند، گزینه‌ای قابل‌اعتماد باشد.
این لیمیت سوئیچ دارای تأییدیه‌های CE، UL، CSA و CCC بوده و مطابق استانداردهایی از جمله IEC 60947-5-1، UL 508 و CSA C22.2 No. 14 طراحی و ارزیابی شده است. دوام مکانیکی محصول نیز در دیتاشیت رسمی برابر با ۲,۰۰۰,۰۰۰ سیکل اعلام شده است. این ویژگی در کاربردهایی که لیمیت سوئیچ به‌طور مکرر در معرض تحریک مکانیکی قرار می‌گیرد، اهمیت زیادی دارد.
در مجموع، Telemecanique Sensors XCKMR54D1 یک لیمیت سوئیچ صنعتی مقاوم برای تشخیص موقعیت و محدود کردن حرکت در تجهیزات بالابری، جرثقیل‌ها و سیستم‌های جابه‌جایی مکانیکی است. طراحی فلزی Zamak، اهرم میله‌ای ضربدری ۲۰۰ میلی‌متری، چهار کنتاکت NC، قابلیت Positive Opening، حفاظت IP66 و دوام مکانیکی بالا، این مدل را به گزینه‌ای مناسب برای بسیاری از کاربردهای صنعتی تبدیل کرده است. گروه سازه گستر پایتخت به‌عنوان تأمین‌کننده تجهیزات برق صنعتی، الکتریکال، مکانیکال و ابزار دقیق، امکان تأمین لیمیت سوئیچ XCKMR54D1 و سایر تجهیزات کنترل و اتوماسیون صنعتی را برای پروژه‌های مختلف فراهم می‌کند.
کاربردهای XCKMR54D1
- لیمیت سوئیچ جرثقیل
- تجهیزات بالابری و Hoisting
- سیستم‌های جابه‌جایی مکانیکی
- ماشین‌آلات حمل مواد
- کنترل موقعیت تجهیزات متحرک
- محدود کردن حرکت مکانیکی
- تشخیص انتهای مسیر حرکت
- تجهیزات صنعتی و ماشین‌آلات سنگین
- سیستم‌های کنترل حرکت
- مدارهای کنترلی تجهیزات بالابر
آیا به سنسور القایی لیمیت سوئیچ تله‌مکانیک مدل XCKMR54D1 | لیمیت سوئیچ بالابری با میله ضربدری فلزی متناسب با حوزه فعالیت و کسب و کارتان نیاز دارید؟
تیم مجرب سازه گستر پایتخت به پشتوانه 25 سال سابقه درخشان، آماده ارائه خدمات تامین انواع تجهیزات تخصصی مورد نیاز شماست. همین حالا تماس بگیرید !
[ شماره تماس : 32 20 17 66 - 021 ]
[ مشاوره با کارشناسان سازه گستر پایتخت ]
سوالات متداول
۱. لیمیت سوئیچ Telemecanique XCKMR54D1 برای چه کاربردی طراحی شده است؟
لیمیت سوئیچ Telemecanique XCKMR54D1 برای تشخیص موقعیت و محدود کردن حرکت در تجهیزات بالابری، جرثقیل‌ها، ماشین‌آلات جابه‌جایی مواد و سایر تجهیزات مکانیکی صنعتی طراحی شده است. اهرم ضربدری این مدل امکان تحریک لیمیت سوئیچ از جهات مختلف را فراهم می‌کند.
۲. اهرم ضربدری XCKMR54D1 چه نوعی است؟
این مدل به اهرم Stay-Put Crossed Rods مجهز است. میله‌های اهرم از جنس فلزی بوده و قطر آن‌ها ۶ میلی‌متر و طول آن‌ها ۲۰۰ میلی‌متر است. این ساختار برای تشخیص حرکت جانبی تجهیزات مناسب است.
۳. XCKMR54D1 چند کنتاکت دارد؟
این لیمیت سوئیچ دارای ۴ کنتاکت Normally Closed (NC) در آرایش 2×(2 NC) است. کنتاکت‌ها از نوع Slow-Break بوده و برای مدارهای کنترلی صنعتی مورد استفاده قرار می‌گیرند.
۴. آیا XCKMR54D1 دارای Positive Opening است؟
بله. XCKMR54D1 دارای قابلیت Positive Opening است که در کاربردهای کنترلی و ایمنی مرتبط با محدودسازی حرکت اهمیت دارد و امکان باز شدن اجباری کنتاکت NC را در شرایط مشخص فراهم می‌کند.
۵. درجه حفاظت لیمیت سوئیچ XCKMR54D1 چقدر است؟
درجه حفاظت این مدل IP66 است. بنابراین بدنه لیمیت سوئیچ در برابر ورود گردوغبار و پاشش قدرتمند آب مقاومت مناسبی دارد و برای بسیاری از محیط‌های صنعتی مناسب است.
۶. بدنه لیمیت سوئیچ XCKMR54D1 از چه جنسی ساخته شده است؟
بدنه و هد این لیمیت سوئیچ از Zamak ساخته شده‌اند. ساختار فلزی و مقاوم آن برای استفاده در ماشین‌آلات صنعتی، تجهیزات جابه‌جایی و محیط‌هایی که در معرض لرزش و ضربه قرار دارند مناسب است.
۷. حداکثر سرعت تحریک اهرم XCKMR54D1 چقدر است؟
حداکثر سرعت تحریک در نقطه مشخص‌شده روی میله اهرم برابر با ۱.۵ متر بر ثانیه است. حداقل سرعت تحریک نیز ۶ متر بر دقیقه اعلام شده است.
۸. لیمیت سوئیچ XCKMR54D1 چگونه به مدار کنترل متصل می‌شود؟
این مدل دارای ترمینال‌های پیچی برای اتصال سیم‌ها است و سه ورودی کابل Pg13.5 روی بدنه آن در نظر گرفته شده است. کابل‌های دارای قطر خارجی ۹ تا ۱۲ میلی‌متر با ورودی‌های آن سازگار هستند.
۹. آیا XCKMR54D1 برای محیط‌های دارای لرزش و ضربه مناسب است؟
بله. این مدل برای تجهیزات صنعتی طراحی شده و در برابر لرزش و ضربه مقاومت مناسبی دارد. مقاومت اعلام‌شده در برابر شوک 50 gn و در برابر ارتعاش 25 gn در محدوده ۱۰ تا ۵۰۰ هرتز است.
۱۰. دوام مکانیکی لیمیت سوئیچ Telemecanique XCKMR54D1 چقدر است؟
طبق مشخصات سازنده، دوام مکانیکی XCKMR54D1 حدود ۲ میلیون سیکل است. این میزان دوام، آن را برای کاربردهایی که لیمیت سوئیچ به‌صورت مکرر تحریک می‌شود، مناسب می‌کند.
