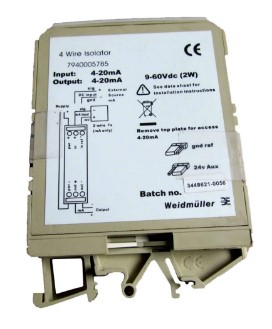

ایزولاتور سیگنال ویدمولر مدل 7940005785 خروجی 4 تا 20 میلیآمپر | Weidmuller 7940005785 Signal Isolator
در محیطهای صنعتی و خطوط اتوماسیون مدرن، تداخلهای الکترومغناطیسی، نوسانات ولتاژ و پدیده مخرب «لوپ زمین» (Ground Loop) از بزرگترین عوامل خطای دادهها و آسیب به تجهیزات گرانقیمت مانند PLCها و کنترلرها هستند. ایزولاتور سیگنال ویدمولر مدل 7940005785 (Weidmüller 7940005785 Signal Isolator) یک راهحل مهندسیشده و فوقالعاده دقیق برای تفکیک، گالوانیک و انتقال امن سیگنالهای آنالوگ استاندارد است. این دستگاه به عنوان یک ایزولاتور ۴ سیمه (4-Wire) در سیستمهای ابزار دقیق عمل کرده و پایداری عملکرد کل خط تولید شما را تضمین میکند.
بررسی فنی و کاربرد ایزولاتور سیگنال ویدمولر مدل 7940005785
این محصول از سری تجهیزات باکیفیت برند معتبر Weidmüller آلمان است که برای کار با سیگنالهای جریانی 4-20mA طراحی شده است. عملکرد اصلی این ماژول، دریافت سیگنال ورودی، ایزوله کردن کامل آن از نظر الکتریکی و بازتولید یک سیگنال خروجی دقیق و بدون نویز تکثیر شده (4-20mA) است.
به لطف طراحی مدولار و کامپکت، این ایزولاتور به راحتی بر روی ریلهای تابلو برق (DIN Rail) نصب میشود و فضای بسیار کمی را اشغال میکند. استفاده از قطعات باکیفیت در ساختار داخلی آن باعث شده تا در برابر تغییرات دمایی شدید و نوسانات ولتاژ شبکه، ثبات خروجی بینظیری داشته باشد. این تجهیز برای صنایع نفت و گاز، پتروشیمی، نیروگاهها، سیستمهای تصفیه آب و هر محیطی که دقت انتقال دیتا در آن حیاتی است، گزینهای غیرقابل جایگزین به شمار میرود. اگر به دنبال بهینهسازی سیگنالهای آنالوگ، حذف خطاهای اندازهگیری و افزایش طول عمر تجهیزات کنترلی خود هستید، این ایزولاتور ویدمولر انتخابی هوشمندانه و صنعتی است.
مشخصات فنی کلیدی ایزولاتور سیگنال ویدمولر مدل 7940005785 خروجی 4 تا 20 میلیآمپر
| ویژگی فنی | توضیحات و مقادیر |
|---|---|
| برند سازنده | ویدمولر (Weidmüller / CHUNYE Type) |
| کد فنی محصول | 7940005785 |
| نوع ایزولاتور | ۴ سیمه (4-Wire) |
| سیگنال ورودی | 4 تا 20 میلیآمپر (4-20 mA) |
| سیگنال خروجی | 4 تا 20 میلیآمپر (4-20 mA) |
| ویژگیهای حفاظتی | ایزولاسیون گالوانیک، حذف لوپ زمین و نویز پذیری |
| نوع نصب | ریلی (DIN Rail Mounting) |

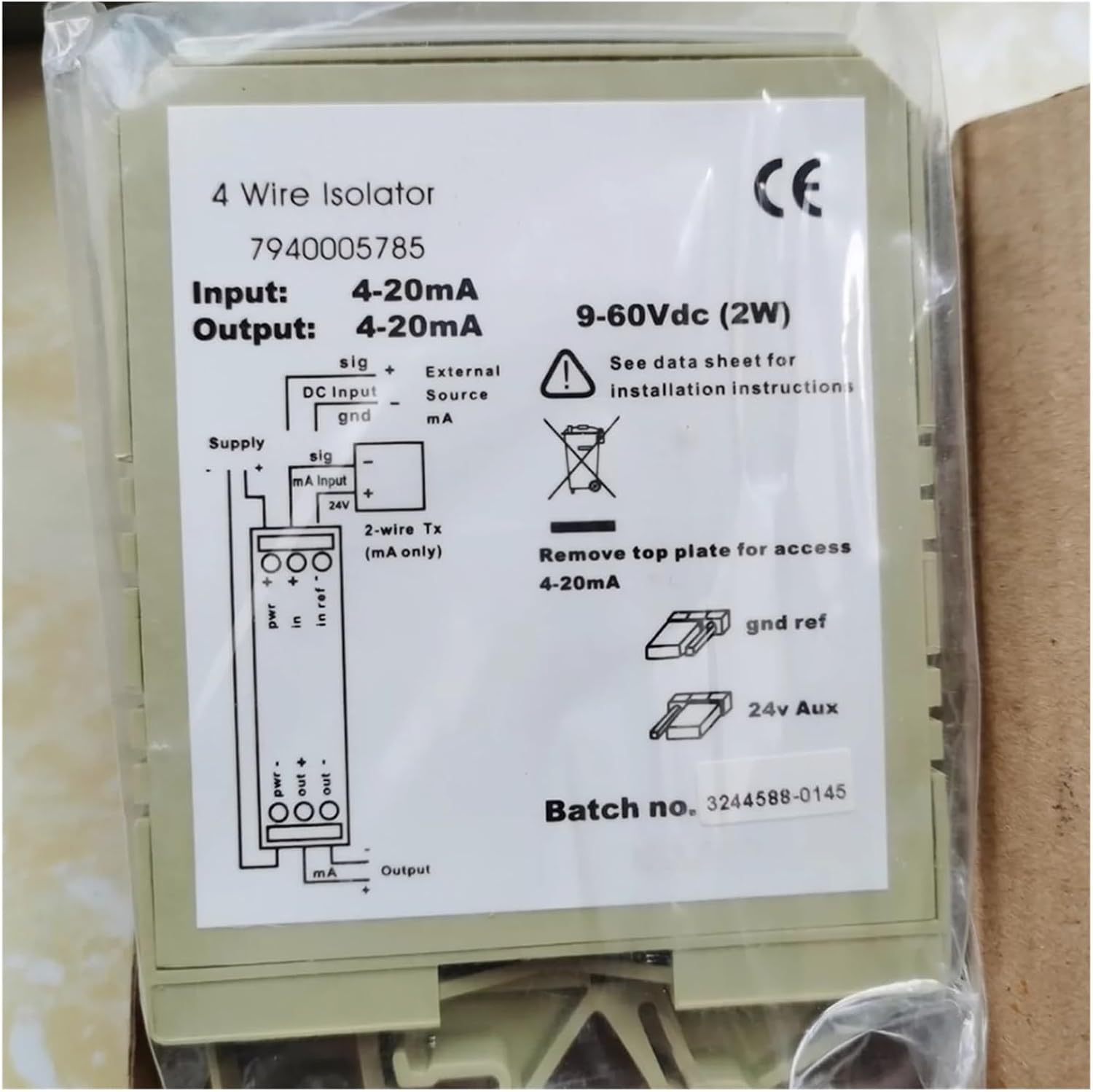

راهنمای سیمکشی و نقشهخوانی ترمینالهای ایزولاتور 7940005785
برای راهاندازی اصولی و بدون خطای این ایزولاتور ۴ سیمه ویدمولر، شناخت دقیق ترمینالها و اتصالات آن اهمیت بالایی دارد. ساختار و تفکیک خطوط در این ماژول به شرح زیر است:
- بخش تغذیه (Power Supply): از آنجایی که این دستگاه یک ایزولاتور ۴ سیمه (Active) است، نیاز به یک منبع تغذیه مجزا دارد. ورودی تغذیه معمولاً ولتاژ DC (در محدوده استاندارد صنعتی) را دریافت میکند تا توان لازم برای مدارهای ایزولاسیون گالوانیک داخلی را فراهم کند.
- سمت ورودی (Input Side): سیگنال آنالوگ خام و دارای نویز که از سمت سنسورها، ترانسمیترها یا فیلدهای صنعتی میآید، به ترمینالهای ورودی این بخش متصل میشود. این ورودی به صورت جریانی و در محدوده 4-20mA است.
- سمت خروجی (Output Side): پس از اعمال فرآیند ایزولاسیون کامل و حذف نویزها، سیگنال بازتولید شده و کاملاً ایزوله از ترمینالهای خروجی به سمت کارتهای ورودی PLC، کنترلرها یا نمایشگرها هدایت میشود. این خروجی نیز جریان 4-20mA استاندارد است.
نکته ایمنی در نصب: به دلیل مستقل بودن مدار تغذیه، ورودی و خروجی در سیستمهای ۴ سیمه، حتماً از اتصال مستقیم زمینِ (Ground) فیلد به زمینِ PLC خودداری کنید تا هدف اصلی دستگاه که همان شکستن لوپ زمین (Ground Loop) است، محقق شود.
آیا به ایزولاتور سیگنال ویدمولر مدل 7940005785 خروجی 4 تا 20 میلیآمپر متناسب با حوزه فعالیت و کسب و کارتان نیاز دارید؟
تیم مجرب سازه گستر پایتخت به پشتوانه 25 سال سابقه درخشان، آماده ارائه خدمات تامین انواع تجهیزات تخصصی مورد نیاز شماست. همین حالا تماس بگیرید !
[ شماره تماس : 32 20 17 66 - 021 ]
[ مشاوره با کارشناسان سازه گستر پایتخت ]
سوالات متداول (FAQ)
۱. کاربرد اصلی ایزولاتور سیگنال ویدمولر 7940005785 چیست؟
این دستگاه برای ایزولاسیون گالوانیک سیگنالهای آنالوگ جریانی ۴ تا ۲۰ میلیآمپر استفاده میشود. وظیفه اصلی آن حذف نویزهای محیط صنعتی، رفع خطای لوپ زمین (Ground Loop) و محافظت از کارتهای حساس و گرانقیمت PLC در برابر نوسانات ناگهانی ولتاژ است.
۲. منظور از عملکرد ۴ سیمه (4-Wire) در این ایزولاتور چیست؟
در مدلهای ۴ سیمه، مدار تغذیه دستگاه کاملاً مستقل از مسیر سیگنالهای ورودی و خروجی سیمکشی میشود. این ویژگی باعث میشود خروجی ولتاژ و جریان دستگاه بسیار پایدارتر بوده و نوسانات بار روی دقت سیگنال انتقالی تأثیری نگذارد.
۳. آیا این ماژول برای نصب در محیطهای با نویز شدید الکترومغناطیسی مناسب است؟
بله، این ایزولاتور دقیقاً برای پایداری در محیطهای خشن صنعتی طراحی شده است. فناوری تبدیل و فیلتر پیشرفته داخلی آن به خوبی پایداری سیگنال را در برابر نوسانات شبکه و تداخلهای ناشی از اینورترها و موتورهای بزرگ حفظ میکند.
۴. مشخصات سیگنالهای ورودی و خروجی این دستگاه به چه صورت است؟
این مدل به عنوان یک ایزولاتور ۱ به ۱ عمل میکند؛ به این معنی که سیگنال ورودی استاندارد آن ۴ تا ۲۰ میلیآمپر (4-20mA) بوده و سیگنال خروجی بازتولید شده و ایزوله آن نیز دقیقاً ۴ تا ۲۰ میلیآمپر خواهد بود.
۵. نحوه نصب و قرارگیری این ایزولاتور در تابلو برق چگونه است؟
این محصول دارای طراحی مدولار و کامپکت است و به راحتی بر روی ریلهای استاندارد تابلو برق (DIN Rail) نصب میشود که این امر سرعت مونتاژ و عیبیابی تابلو را بسیار بالا میبرد.
۶. مزیت استفاده از برند ویدمولر (Weidmüller) در این قطعه چیست؟
ویدمولر یکی از معتبرترین برندهای آلمانی در زمینه اتوماسیون و اتصالات صنعتی است. قطعات این برند از جمله کد فنی 7940005785 طول عمر بسیار بالایی دارند، افت سیگنال در آنها نزدیک به صفر است و در درازمدت دچار تغییر در دقت اندازهگیری (Drift) نمیشوند.
۷. در چه صنایعی بیشترین استفاده از ایزولاتور جریان ۴-۲۰ میلیآمپر انجام میشود؟
این تجهیز در تمام خطوط اتوماسیون صنعتی از جمله صنایع نفت، گاز و پتروشیمی، نیروگاهها، سیستمهای تصفیه آب و فاضلاب، فولاد و هر ایستگاهی که فواصل کابلکشی بین سنسورها تا اتاق کنترل زیاد است، کاربرد حیاتی دارد.
