آی پی سی 704 مگیت (Meggitt IPC704)

سیگنال کاندیشنر و مبدل ارتعاش صنعتی

در دنیای صنایع سنگین، مانیتورینگ دقیق ارتعاشات ماشین‌آلات دوار، قلب تپنده نگهداری و تعمیرات پیشگیرانه (CM) است. بروز کوچک‌ترین اختلال در ثبت ارتعاشات توربین‌ها، کمپرسورها و پمپ‌های هیدرولیک صنعتی می‌تواند منجر به خسارات مالی سنگین و توقف ناگهانی خطوط تولید شود. در این میان، سیگنال‌های دریافتی از سنسورهای پیزوالکتریک شتاب‌سنج و ترنسدیوسرهای فشار دینامیکی، به شدت ضعیف و دارای امپدانس بالا هستند. این سیگنال‌ها در برابر نویزهای محیطی صنعتی بسیار آسیب‌پذیر بوده و قابلیت انتقال به مسافت‌های طولانی را ندارند. شرکت سازه گستر پایتخت به عنوان تامین‌کننده تخصصی تجهیزات ابزار دقیق و سیستم‌های کنترل ارتعاش، سیستم سیگنال کاندیشنر Meggitt Vibro-Meter IPC704 را برای حل این چالش حیاتی معرفی و عرضه می‌کند.

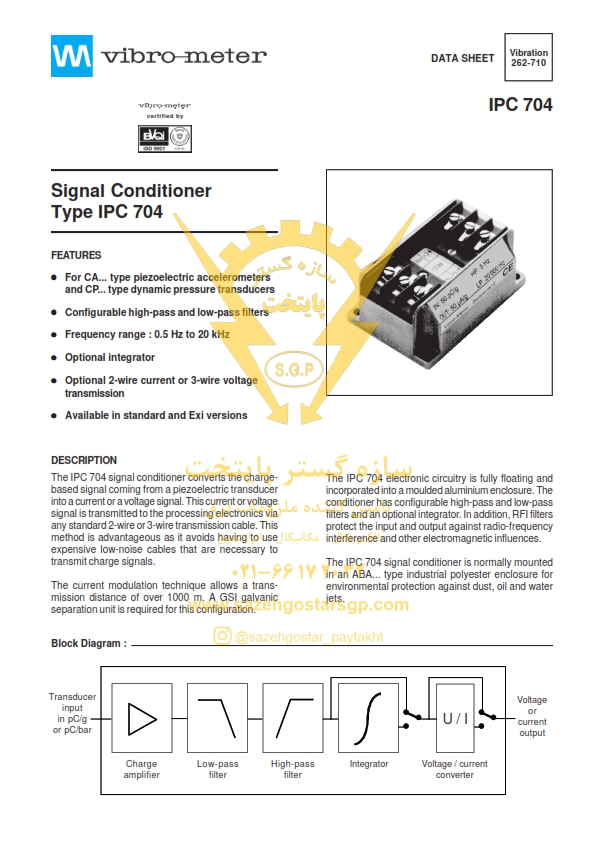

ماژول Meggitt IPC704 یک کاندیشنر و مبدل سیگنال بسیار پیشرفته و صنعتی است. این دستگاه به طور ویژه برای تبدیل سیگنال‌های الکتریکی با امپدانس بالا (بار الکتریکی حاصل از سنسور) به خروجی‌های استاندارد جریان یا ولتاژ طراحی شده است. این محصول با کد فنی 244-704-000 در سراسر جهان به عنوان یک استاندارد طلایی در صنایع نفت، گاز، پتروشیمی و نیروگاهی شناخته می‌شود. به کمک تکنیک مدولاسیون جریان در این ماژول، سیگنال‌های ارتعاشی بدون کوچک‌ترین افت کیفیت یا تاثیرپذیری از نویزهای الکترومغناطیسی، تا مسافت‌های طولانی (حتی تا ۱ کیلومتر) به اتاق کنترل و سیستم‌های پردازشی مانند VM600 منتقل می‌شوند.

مهندسان ابزار دقیق به خوبی می‌دانند که پایداری عملکرد در محیط‌های سخت و دماهای بالا، بزرگ‌ترین مزیت یک تجهیز صنعتی است. Meggitt IPC704 با بهره‌گیری از بدنه آلومینیومی مستحکم و فیلترهای داخلی RFI، مقاومت بی‌نظیری در برابر فرکانس‌های رادیویی اختلال‌اگر دارد. لازم به ذکر است که طبق اعلام کمپانی مگیت، این محصول در سال‌های اخیر بازنشسته شده و مدل ارتقایافته IPC707 جایگزین آن شده است؛ اما با توجه به حجم گسترده استفاده از مدل IPC704 در تجهیزاتی مانند توربین‌های گاز زیمنس (Siemens)، نیاز به تامین قطعات یدکی، اوریجینال و خدمات پشتیبانی آن همچنان در صدر اولویت‌های صنایع کشور قرار دارد. سازه گستر پایتخت با درک این نیاز حیاتی، امکان تامین این تجهیز و همچنین ارایه مشاوره‌های فنی برای ارتقا و جایگزینی آن با نسل جدید را برای کارفرمایان محترم فراهم کرده است. تکیه بر اصالت کالا، قیمت رقابتی و تحویل به موقع، اصول جدایی‌ناپذیر ما در تامین این سیستم کلیدی است.

توضیحات فنی و جزئیات  آی پی سی 704 مگیت (Meggitt IPC704)

این دستگاه وظیفه پردازش اولیه و آماده‌سازی سیگنال‌های خام ارتعاشی را بر عهده دارد. ویژگی‌های فنی برجسته این محصول عبارتند از:

مشخصات کارکردی و سیگنال  آی پی سی 704 مگیت (Meggitt IPC704)

• نوع ورودی: سیگنال‌های الکتریکی بار (Charge) از سنسورهای پیزوالکتریک (مانند شتاب‌سنج‌های CA و ترنسدیوسرهای فشار CP).
• نوع خروجی: خروجی جریان ۲ سیمه یا خروجی ولتاژ ۳ سیمه (کاملاً متناسب با انواع سیستم‌های PLC و DCS).
• انتخابگر انتگرال‌گیر: امکان یکپارچه‌سازی اختیاری سیگنال شتاب و تبدیل مستقیم آن به سیگنال سرعت (Velocity).
• سیستم فیلترینگ: مجهز به فیلترهای بالاگذر (High-Pass) و پایین‌گذر (Low-Pass) قابل تنظیم جهت حذف نویزهای فرکانسی مزاحم.

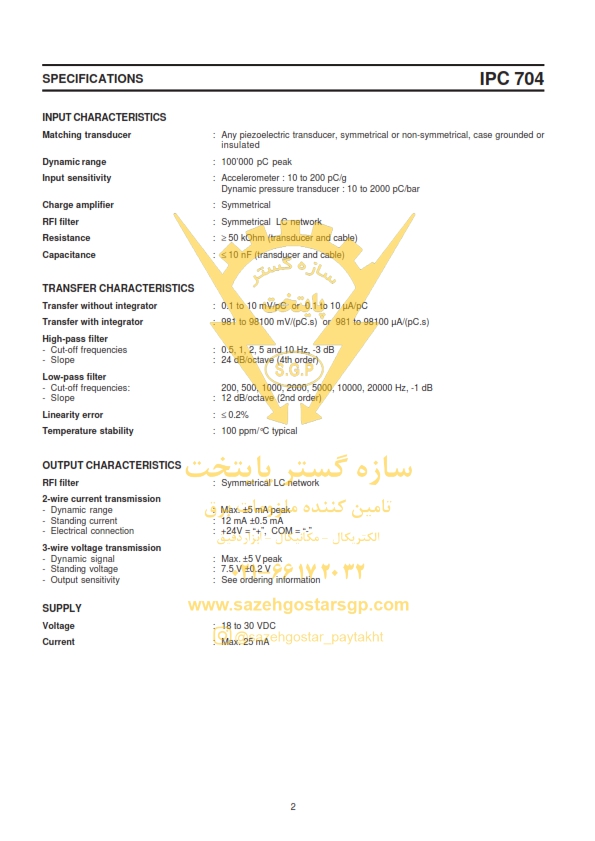

مشخصات الکتریکی و محیطی  آی پی سی 704 مگیت (Meggitt IPC704)

• ولتاژ تغذیه: ۱۸ الی ۳۰ ولت DC (ولتاژ نامی ۲۴ ولت DC).
• جریان مصرفی: حداکثر ۲۵ میلی‌آمپر (بسیار کم‌مصرف و بهینه).

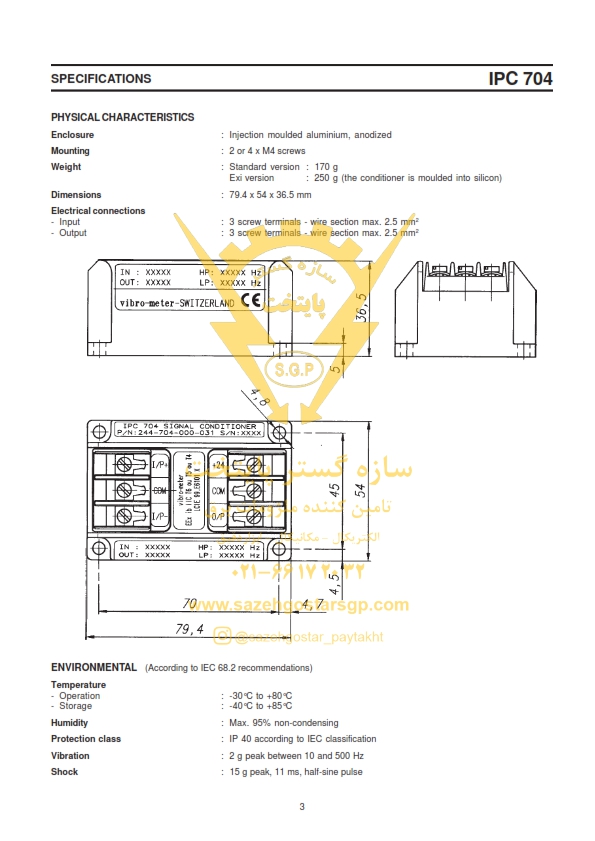

• جنس بدنه: آلومینیوم تزریق‌شده (Molded Aluminum) با مقاومت مکانیکی بالا.
• درجه حفاظت بدنه: دارای استاندارد حفاظتی IP40.
• محدوده دمای کاری: عملکرد پایدار در بازه دمایی وسیع ۳۰- تا ۸۵+ درجه سانتی‌گراد.

کاربردهای اصلی  آی پی سی 704 مگیت (Meggitt IPC704)

• نیروگاه‌ها: مانیتورینگ دائم ارتعاشات توربین‌های گاز و بخار زیمنس و GE.
• صنایع نفت و گاز: حفاظت از کمپرسورهای سانتریفیوژ و پمپ‌های فرآیندی بزرگ.
• سیستم‌های یکپارچه: سازگاری کامل با رک‌های پایش وضعیت سری Vibro-Meter VM600.

آیا به  آی پی سی 704 مگیت (Meggitt IPC704) | سیگنال کاندیشنر و مبدل ارتعاش صنعتی  متناسب با حوزه فعالیت و کسب و کارتان  نیاز دارید؟

تیم مجرب سازه گستر پایتخت به پشتوانه 25 سال سابقه درخشان، آماده ارائه خدمات تامین انواع تجهیزات تخصصی مورد نیاز شماست. همین حالا تماس بگیرید !



 [ شماره تماس : 32 20 17 66 - 021 ]



[  مشاوره با کارشناسان سازه گستر پایتخت  ]

سوالات متداول (FAQ)

۱. کارکرد اصلی دستگاه Meggitt IPC704 چیست؟

این ماژول سیگنال‌های ضعیف و با امپدانس بالای سنسورهای ارتعاش پیزوالکتریک را به سیگنال‌های استاندارد جریان یا ولتاژ قابل فهم برای اتاق کنترل تبدیل می‌کند.

۲. آیا این محصول هنوز توسط کمپانی مگیت تولید می‌شود؟

خیر، این مدل در پایان سال ۲۰۱۹ از چرخه تولید خارج (Obsolete) شده است؛ اما قطعات یدکی و اوریجینال آن توسط سازه گستر پایتخت قابل تامین است.

۳. جایگزین رسمی و مستقیم IPC704 چیست؟

مدل IPC707 جایگزین مستقیم آن است که از نظر ابعاد، اتصالات و کارکرد کاملاً مشابه بوده ولی ایمنی و پایداری ولتاژ بالاتری دارد.

۴. حداکثر مسافت انتقال سیگنال توسط این دستگاه چقدر است؟

در صورت استفاده از واحدهای جداساز گالوانیک (GSI)، این ماژول می‌تواند سیگنال را بدون افت کیفیت تا مسافت ۱ کیلومتر منتقل کند.

۵. آیا این ماژول می‌تواند خروجی سرعت (Velocity) ارائه دهد؟

بله، این دستگاه دارای یک مدار انتگرال‌گیر داخلی است که می‌تواند سیگنال شتاب ورودی را به سیگنال سرعت تبدیل کند.

۶. محدوده ولتاژ کاری این سیگنال کاندیشنر چقدر است؟

این دستگاه با ولتاژ مستقیم (DC) بین ۱۸ تا ۳۰ ولت کار می‌کند و ولتاژ استاندارد مصرفی آن ۲۴ ولت است.

۷. آیا IPC704 در برابر نویزهای محیط‌های کارگاهی مقاوم است؟

بله، این ماژول مجهز به فیلترهای داخلی RFI (حذف تداخل فرکانس‌های رادیویی) و بدنه آلومینیومی شیلددار است.

۸. این تجهیز بیشتر در چه صنایع و دستگاه‌هایی کاربرد دارد؟

بیشترین کاربرد آن در سیستم‌های پایش ارتعاشات توربین‌های گازی زیمنس (Siemens) و صنایع پتروشیمی است.

۹. درجه حفاظت محیطی (IP Rate) این دستگاه چقدر است؟

دارای استاندارد IP40 است و باید در محیط‌های بسته یا داخل باکس‌های حفاظتی مناسب نصب شود.
