در دنیای صنایع سنگین، نیروگاهها و پالایشگاهها، پایش مداوم و دقیق وضعیت مکانیکی تجهیزات دوار مانند توربینها، کمپرسورها، پمپها و ژنراتورها از اهمیت حیاتی برخوردار است. کوچکترین انحراف، لرزش غیرمجاز یا جابجایی محوری در شفت این تجهیزات میتواند منجر به خسارات جبرانناپذیر و توقف خطوط تولید شود. سنسور جابجایی و لرزش Meggitt Vibro-Meter TQ402 (با پارت نامبر استاندارد 111-402-000-013) یکی از پیشرفتهترین و قابلاعتمادترین راهکارهای صنعتی در دنیا برای مانیتورینگ وضعیت (Condition Monitoring) است. این سنسور مجیت بر پایهی تکنولوژی جریان گردابی (Eddy Current) یا ورفیلد القایی کار میکند و به صورت کاملاً غیرتماسی، وظیفهی سنجش دقیق پارامترهای مکانیکی شفت را بر عهده دارد.
سنسور Vibro-Meter TQ402 مگیت به طور ویژه برای کارکرد مداوم در سختترین و خشنترین محیطهای صنعتی طراحی شده است. بدنه و هدهای مکانیکی این تجهیز توانایی مقاومت در برابر دماهای بسیار بالا (تا ۱۸۰+ درجه سانتیگراد) و محیطهای تحت فشار یا آلوده به روغن و مواد شیمیایی را دارا هستند. از ویژگیهای برجسته این سنسور، همپوشانی کامل آن با استانداردهای بینالمللی نظیر API 670 است که تضمینکنندهی بالاترین سطح ایمنی و دقت در صنایع نفت، گاز و پتروشیمی است.
این محصول به عنوان یک پکیج کامل در کنار کابل رابط EA402 و مبدل سیگنال (Signal Conditioner) سری IQS900 یا IQS450 قرار میگیرد تا سیگنال خروجی دقیق، پایدار و بدون نویزی را به سیستمهای کنترل مرکزی (PLC یا DCS) مخابره کند. اگر به دنبال بهینهسازی فرآیند نگهداری و تعمیرات پیشگیرانه (PM) در مجموعهی خود هستید، انتخاب و خرید سنسور Meggitt TQ402 پایداری عملکردی تجهیزات گرانقیمت شما را تضمین خواهد کرد. این تجهیز با برخورداری از تاییدیههای ضد انفجار (Ex)، انتخابی بیرقیب برای محیطهای مستعد خطر (Hazardous Areas) به شمار میرود.
مشخصات فنی سنسور مجاورت مگیت Meggitt Vibro-Meter TQ402
| مشخصه فنی (Technical Parameter) | مقادیر و الزامات استاندارد (Specifications) |
|---|---|
| برند و سری ساخت | Meggitt Vibro-Meter (مگیت وایبرومتر) |
| مدل پروب (Sensor Model) | TQ402 / پارت نامبر اصلی: 013-000-402-111 |
| نوع سنسور (Transducer Type) | غیرتماسی جریان گردابی (Proximity Eddy-Current) |
| دامنه اندازهگیری فیزیکی | 2mm (قابل ارتقا تا 4mm بر اساس کالیبراسیون کاندیشنر) |
| حساسیت خروجی نامی | 8 mV/µm (یا 200 mV/mil) در سیستم استاندارد |
| پاسخ فرکانسی کل سیستم | 0 Hz (DC) تا 20 kHz (افت فرکانسی -3 dB) |
| خطای خطیبودن (Linearity) | کمتر از 1%± در کل بازه اندازهگیری |
| محدوده دمای کاری پروب | 40- تا 180+ درجه سانتیگراد (قابلیت تحمل پیک دمایی تا 220°C) |
| محدوده دمای کاری کابل | 40- تا 180+ درجه سانتیگراد |
| قطر نوک پروب (Tip Diameter) | 8.2 میلیمتر |
| جنس کابل یکپارچه | کواکسیال با روکش FEP (مقاوم در برابر مواد شیمیایی و روغن) |
| نوع کانکتور خروجی | کواکسیال مینیاتوری خودقفلشونده (Miniature Coaxial) |
| استاندارد مرجع صنایع نفت | کاملاً منطبق بر الزامات استاندارد API 670 |
| تأییدیه مناطق مستعد خطر | ATEX / IECEx Ex ia IIC T6...T1 Ga (ضد انفجار ذاتی) |
| کابل رابط سازگار (Extension) | Meggitt EA402 |
| کاندیشنر سازگار (Conditioner) | Meggitt IQS900 یا IQS450
|
سازه گستر پایتخت پارت نامبر های زیر را از سنسور مجاورت مگیت Meggitt Vibro-Meter TQ402 برای پروژه های شما تامین می کند.
| پارت نامبر / Configuration | مدل |
|---|---|

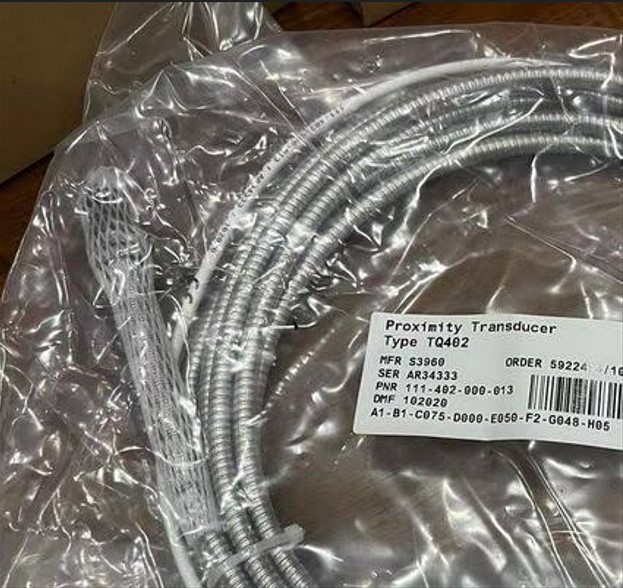

| TQ402 111-402-000-013 A1-B1-C042-D000-E100-F1-G100-H10 | TQ402 |
| TQ402 111-402-000-013 A1-B1-C160-D000-E010-F0-G000-H10 | TQ402 |
| TQ402 111-402-000-013 A1-B1-C075-D000-E050-F2-G048-H05 | TQ402 |
| TQ402 111-402-000-013 A1-B1-C040-D000-E010-F0-G000-H05 | TQ402 |
| TQ402 111-402-000-013 A1-B1-C072-D000-E050-F0-G000-H05 | TQ402 |
| TQ402 111-402-000-013 A1-B2-C160-D030-E050-F2-G050-H05 | TQ402 |
| TQ402 111-402-000-013 A1-B1-C060-D000-E100-F0-G000-H10 | TQ402 |
| TQ402 111-402-000-013 A1-B3-C070-D000-E010-F0-G000-H05 | TQ402 |
| TQ402 111-402-000-013 A1-B1-C092-D000-E010-F0-G000-H05 | TQ402 |
| TQ402 111-402-000-013 A1-B1-C075-D000-E050-F2-G050-H05 | TQ402 |
آیا به سنسور مجاورت مگیت Meggitt Vibro-Meter TQ402 | سنسور جابجایی و لرزش وایبرومتر متناسب با حوزه فعالیت و کسب و کارتان نیاز دارید؟
تیم مجرب سازه گستر پایتخت به پشتوانه 25 سال سابقه درخشان، آماده ارائه خدمات تامین انواع تجهیزات تخصصی مورد نیاز شماست. همین حالا تماس بگیرید !
[ شماره تماس : 32 20 17 66 - 021 ]
[ مشاوره با کارشناسان سازه گستر پایتخت ]
سوالات متداول (FAQ)
۱. سنسور Meggitt TQ402 چه پارامترهایی را در ماشینآلات دوار اندازهگیری میکند؟
این سنسور جریان گردابی برای اندازهگیری دقیق tridirectional شامل: لرزشهای شعاعی شفت (Radial Vibration)، جابجایی یا موقعیت محوری (Axial/Thrust Position) و همچنین سرعت دوران یا تعیین موقعیت فاز شفت کاربرد دارد.
۲. آیا سنسور وایبرومتر TQ402 به تنهایی خروجی استاندارد ابزاردقیق ارائه میدهد؟
خیر، این سنسور برای تکمیل زنجیره اندازهگیری خود حتماً باید به یک کابل رابط (Extension Cable) مدل EA402 و یک کاندیشنر سیگنال مانند IQS900 متصل شود تا خروجی نهایی را به صورت ولتاژ یا جریان استاندارد به اتاق کنترل بفرستد.
۳. تفاوت نسخههای ۲ میلیمتر و ۴ میلیمتر این سنسور در چیست؟
تفاوت اصلی در بازه اندازهگیری (رنج فیزیکی حرکت شفت) و میزان حساسیت خروجی است. نسخه ۲ میلیمتری دارای حساسیت بالاتر (8 mV/µm) است، در حالی که نسخه ۴ میلیمتری فضای حرکتی بیشتری را پوشش میدهد اما حساسیت آن 4 mV/µm است.
۴. استاندارد API 670 در این سنسور چه اهمیتی دارد؟
استاندارد API 670 مرجع جهانی برای سیستمهای حفاظت از ماشینآلات در صنایع نفت و گاز است. انطباق سنسور TQ402 با این استاندارد نشان میدهد که این تجهیز بالاترین الزامات پایداری، دقت و ایمنی را برای کار در توربوکمپرسورها و پمپهای فرآیندی داراست.
۵. آیا میتوان از این سنسور در محیطهای گازی و مستعد انفجار استفاده کرد؟
بله، سنسور Meggitt TQ402 دارای نسخههای معتبر با استانداردهای ضد انفجار بینالمللی (Intrinsically Safe) مانند ATEX و IECEx است که نصب ایمن آن را در زونهای عملیاتی خطرناک (Hazardous Areas) ممکن میسازد.
۶. حداکثر تحمل دمایی هد سنسور چقدر است؟
هد سنسور و کابل متصل به آن به دلیل ساختار بسیار مقاوم مکانیکی، توانایی کارکرد مداوم و بدون نقص در بازه دمایی وسیع ۴۰- درجه سانتیگراد تا ۱۸۰+ درجه سانتیگراد را دارند.
۷. چگونه میتوان کد سفارش (Config Code) دقیق این سنسور را مشخص کرد؟
پارت نامبر کامل این محصول بر اساس آپشنهایی مانند طول کابل سنسور (مثلاً ۰.۵ یا ۱ یا ۵ متر)، نوع محافظ کابل (آرموردار یا بدون آرمور) و نوع تاییدیه ایمنی با کدهایی نظیر A1-B1-C092 مشخص میشود که باید پیش از خرید بر اساس نیاز سایت عملیاتی تعیین گردد.
