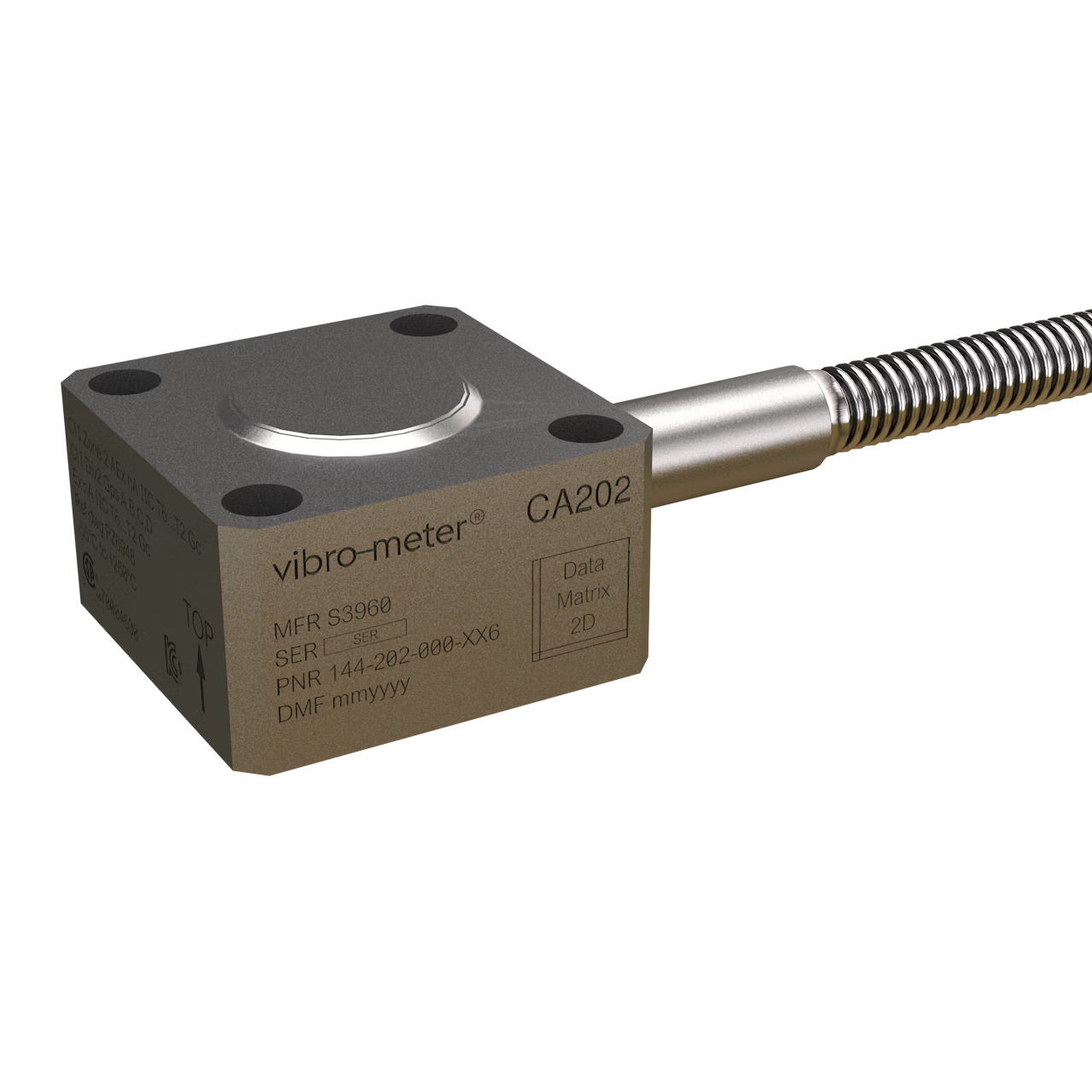

شتاب‌سنج پیزوالکتریک مگیت Vibro-Meter مدل CA202

شتاب‌سنج پیزوالکتریک Meggitt Vibro-Meter CA202 یک سنسور حرفه‌ای برای اندازه‌گیری و پایش بلندمدت ارتعاش در تجهیزات صنعتی با شرایط کاری سخت و دمای بالا است. این شتاب‌سنج با بهره‌گیری از المان حسگر پیزوالکتریک، سیگنال ارتعاش را به‌صورت Charge Output تولید می‌کند و به همین دلیل برای تبدیل سیگنال خروجی به جریان یا ولتاژ، به یک تقویت‌کننده بار خارجی مانند IPC707 Signal Conditioner نیاز دارد.

مدل CA202 برای کاربردهایی طراحی شده است که سنسور ارتعاش باید در محیط‌های بسیار گرم، سخت و حتی مناطق مستعد انفجار، عملکرد پایدار و قابل اطمینانی داشته باشد. محدوده دمای کاری این محصول از 55- تا 260+ درجه سانتی‌گراد است و به همین دلیل گزینه‌ای مناسب برای پایش ارتعاش تجهیزات حرارتی و دوار صنعتی محسوب می‌شود.

یکی از مهم‌ترین کاربردهای Meggitt CA202، اندازه‌گیری ارتعاش در توربین‌های گازی و توربین‌های بخار است؛ تجهیزاتی که در آن‌ها پایش مداوم وضعیت مکانیکی برای جلوگیری از خرابی، کاهش توقفات ناخواسته و افزایش قابلیت اطمینان سیستم اهمیت زیادی دارد. این سنسور با حساسیت 100 pC/g و محدوده اندازه‌گیری دینامیکی تا 400 g، امکان اندازه‌گیری ارتعاشات از مقادیر بسیار پایین تا سطوح بالای ارتعاش را فراهم می‌کند.

CA202 دارای پاسخ فرکانسی تا 6000 Hz است و می‌تواند طیف گسترده‌ای از ارتعاشات ماشین‌آلات دوار را پوشش دهد. فرکانس رزونانس این شتاب‌سنج نیز 20 kHz اعلام شده است. حساسیت آن دارای تلرانس ±5% بوده و حساسیت عرضی آن حداکثر 3% است که به دقت مناسب در اندازه‌گیری کمک می‌کند.

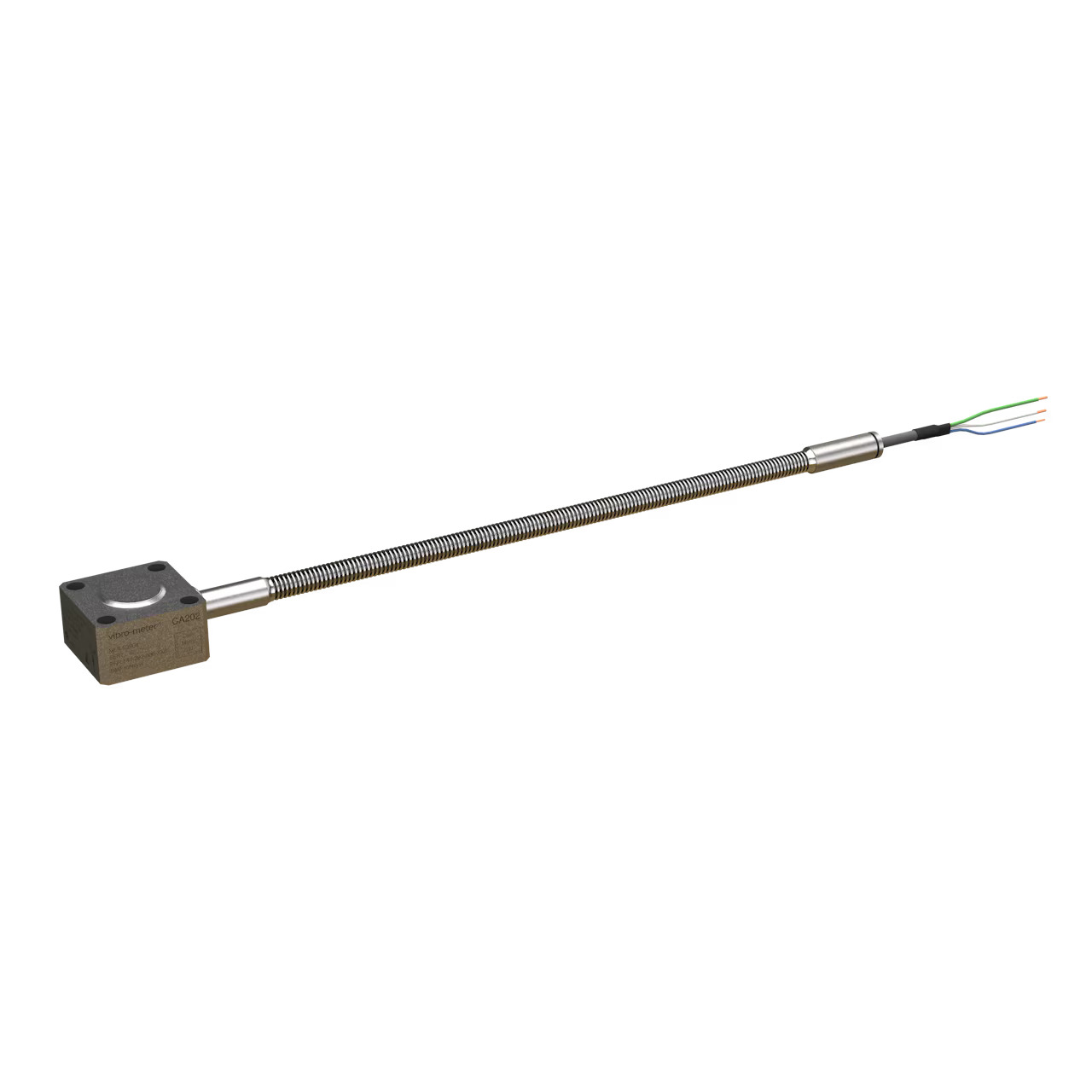

این محصول در پیکربندی‌های مختلف می‌تواند با کابل Soft-Line یکپارچه و شیلنگ انعطاف‌پذیر از جنس استنلس استیل ارائه شود. این ساختار برای نصب در محیط‌های صنعتی سخت و شرایطی که حفاظت مکانیکی کابل اهمیت دارد، مزیت قابل توجهی ایجاد می‌کند.

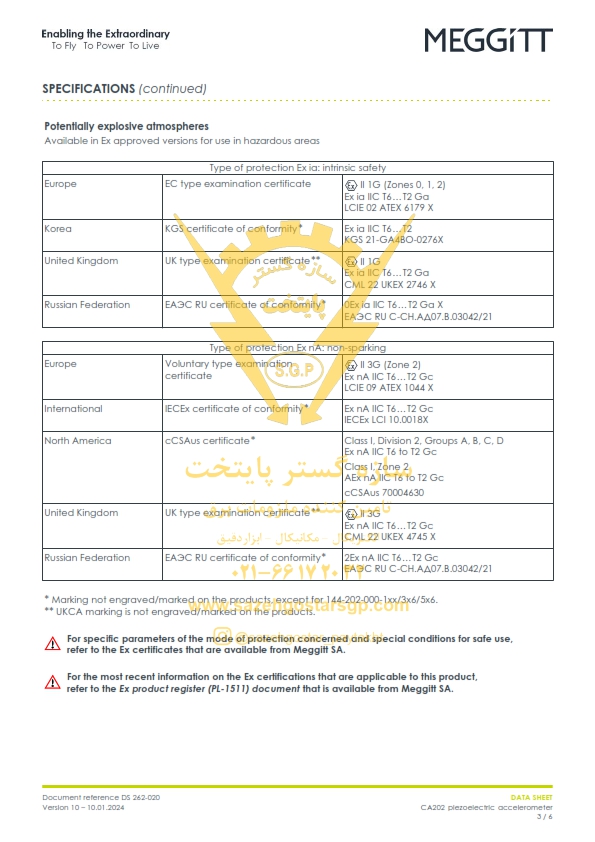

از دیگر مزایای مهم CA202 می‌توان به تأییدیه‌های مورد نیاز برای استفاده در محیط‌های بالقوه انفجاری اشاره کرد. این محصول با گواهی‌های Ex ia و Ex nA برای کاربردهای مشخص در مناطق خطرناک ارائه می‌شود.

در مجموع، Meggitt Vibro-Meter CA202 یک راهکار تخصصی برای پایش وضعیت و اندازه‌گیری ارتعاش در ماشین‌آلات صنعتی حساس، توربین‌های گازی و بخار و سایر تجهیزات دوار با دمای کاری بالا است. طراحی مقاوم، محدوده دمایی گسترده، پاسخ فرکانسی مناسب و قابلیت استفاده در مناطق خطرناک، این سنسور را به گزینه‌ای مناسب برای سیستم‌های Condition Monitoring و Predictive Maintenance تبدیل کرده است.

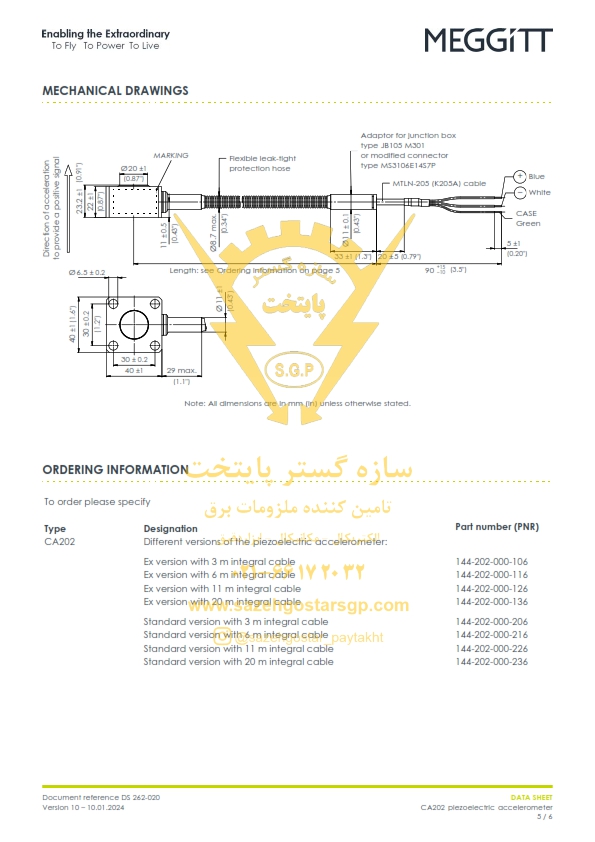

مدل‌های قابل تأمین Vibro-Meter CA202

مدل‌های زیر از شتاب‌سنج Meggitt Vibro-Meter CA202 قابل تأمین هستند:

• CA202 144-202-000 203
• CA202 144-202-000 206

در هنگام سفارش، شماره کامل مدل و کد فنی مورد نیاز پروژه باید با مشخصات تجهیز موجود در سایت نصب تطبیق داده شود.

ویژگی‌ها و مزایای شتاب‌سنج پیزوالکتریک مگیت Vibro-Meter مدل CA202

• مناسب برای اندازه‌گیری بلندمدت ارتعاش
• طراحی شده برای محیط‌های دمای بالا و شرایط سخت صنعتی
• مناسب برای توربین‌های گازی و بخار
• محدوده دمای کاری گسترده از 55- تا 260+ درجه سانتی‌گراد
• پاسخ فرکانسی تا 6000 هرتز
• حساسیت 100 pC/g
• محدوده اندازه‌گیری تا 400 g
• فرکانس رزونانس 20 kHz
• خروجی Charge دو سیمه
• قابلیت استفاده با تقویت‌کننده بار خارجی
• امکان ارائه با کابل Soft-Line و شیلنگ انعطاف‌پذیر استنلس استیل
• دارای تأییدیه برای کاربرد در مناطق بالقوه انفجاری
• مناسب برای سیستم‌های پایش وضعیت و نگهداری پیشگویانه

کاربردهای Meggitt CA202

شتاب‌سنج CA202 برای اندازه‌گیری ارتعاش در طیف وسیعی از تجهیزات صنعتی استفاده می‌شود، از جمله:

• توربین‌های گازی
• توربین‌های بخار
• تجهیزات دوار صنعتی
• ماشین‌آلات سنگین
• سیستم‌های پایش وضعیت
• سیستم‌های Condition Monitoring
• تجهیزات مورد استفاده در محیط‌های دمای بالا
• تجهیزات نصب‌شده در مناطق مستعد انفجار
• سیستم‌های Predictive Maintenance
• تجهیزات نیروگاهی و فرآیندهای صنعتی

نحوه عملکرد CA202

Meggitt CA202 از یک المان حسگر پیزوالکتریک برای تشخیص شتاب و ارتعاش استفاده می‌کند. خروجی این سنسور به‌صورت Charge است؛ بنابراین برخلاف شتاب‌سنج‌های دارای خروجی مستقیم جریان یا ولتاژ، برای استفاده از سیگنال آن در سیستم کنترل و مانیتورینگ به یک Charge Amplifier نیاز دارد.

سیگنال حاصل می‌تواند توسط تجهیزاتی مانند IPC707 Signal Conditioner به یک سیگنال جریان یا ولتاژ قابل استفاده برای سیستم مانیتورینگ تبدیل شود. این ساختار امکان استفاده از سنسور را در سیستم‌های حرفه‌ای پایش ارتعاش و وضعیت ماشین‌آلات فراهم می‌کند.

آیا به شتاب‌سنج پیزوالکتریک مگیت Vibro-Meter مدل CA202 متناسب با حوزه فعالیت و کسب و کارتان  نیاز دارید؟

تیم مجرب سازه گستر پایتخت به پشتوانه 25 سال سابقه درخشان، آماده ارائه خدمات تامین انواع تجهیزات تخصصی مورد نیاز شماست. همین حالا تماس بگیرید !



 [ شماره تماس : 32 20 17 66 - 021 ]



[  مشاوره با کارشناسان سازه گستر پایتخت  ]

سوالات متداول

1. شتاب‌سنج Meggitt Vibro-Meter CA202 چیست؟

Meggitt Vibro-Meter CA202 یک شتاب‌سنج پیزوالکتریک صنعتی برای اندازه‌گیری و پایش بلندمدت ارتعاش تجهیزات در شرایط سخت، دمای بالا و برخی محیط‌های بالقوه انفجاری است.

2. خروجی شتاب‌سنج CA202 از چه نوعی است؟

خروجی CA202 از نوع Charge Output و دو سیمه است. برای تبدیل این سیگنال Charge به جریان یا ولتاژ، استفاده از یک Charge Amplifier یا Signal Conditioner مناسب مانند IPC707 ضروری است.

3. حساسیت Meggitt CA202 چقدر است؟

حساسیت نامی این شتاب‌سنج 100 pC/g یا معادل 10.2 pC/(m/s²) است و تلرانس حساسیت آن ±5% اعلام شده است.

4. محدوده دمای کاری CA202 چقدر است؟

این سنسور برای کار در محدوده دمایی 55- تا 260+ درجه سانتی‌گراد طراحی شده است که آن را برای بسیاری از کاربردهای دمای بالا مناسب می‌کند.

5. محدوده فرکانسی شتاب‌سنج CA202 چقدر است؟

CA202 دارای پاسخ فرکانسی 0.5 تا 6000 هرتز است و بنابراین می‌تواند برای پایش طیف گسترده‌ای از ارتعاشات ماشین‌آلات دوار مورد استفاده قرار گیرد.

6. محدوده اندازه‌گیری CA202 چقدر است؟

محدوده اندازه‌گیری دینامیکی این شتاب‌سنج از 0.01 تا 400 g است که معادل حدود 0.0981 تا 3924 m/s² می‌شود.

7. آیا Meggitt CA202 برای توربین گازی مناسب است؟

بله. CA202 به‌طور ویژه برای اندازه‌گیری بلندمدت ارتعاش در محیط‌های سخت مانند توربین‌های گازی و توربین‌های بخار طراحی شده است.

8. آیا CA202 برای مناطق مستعد انفجار قابل استفاده است؟

بله. این مدل دارای تأییدیه‌های Ex ia و Ex nA برای استفاده در کاربردهای مشخص در محیط‌های بالقوه انفجاری است. انتخاب نسخه دارای گواهی مناسب باید مطابق طبقه‌بندی Hazardous Area پروژه انجام شود.

9. آیا CA202 دارای کابل یکپارچه است؟

این محصول می‌تواند با Integral Soft-Line Cable و شیلنگ انعطاف‌پذیر از جنس استنلس استیل ارائه شود. این ساختار برای محیط‌های صنعتی سخت و نصب‌هایی که حفاظت مکانیکی کابل اهمیت دارد مناسب است.

10. فرکانس رزونانس CA202 چقدر است؟

فرکانس رزونانس این شتاب‌سنج 20 kHz است.

11. حساسیت عرضی CA202 چقدر است؟

حساسیت عرضی این سنسور حداکثر 3% اعلام شده است.

12. مدل‌های قابل تأمین CA202 کدام‌اند؟

دو مدل زیر قابل تأمین هستند:

CA202 144-202-000 203
CA202 144-202-000 206

برای انتخاب صحیح کد، تطبیق شماره فنی با مشخصات تجهیز و نیاز پروژه توصیه می‌شود.

13. آیا CA202 برای سیستم‌های Condition Monitoring مناسب است؟

بله. به دلیل ساختار پیزوالکتریک، محدوده فرکانسی مناسب، قابلیت کار در دمای بالا و امکان استفاده در شرایط صنعتی سخت، CA202 گزینه‌ای مناسب برای سیستم‌های Condition Monitoring و پایش وضعیت تجهیزات دوار است.

14. برای استفاده از CA202 چه تجهیز جانبی مورد نیاز است؟

از آنجا که CA202 خروجی Charge دارد، برای تبدیل سیگنال آن به جریان یا ولتاژ قابل استفاده در سیستم مانیتورینگ، به یک Charge Amplifier / Signal Conditioner مانند IPC707 نیاز است.
