سنسور موقعیت خطی مگنوتواستریکتیو بالوف مدل BTL7-E570-M0100-K-SR32
در دنیای اتوماسیون صنعتی و هیدرولیک پیشرفته، دقت در اندازهگیری موقعیت و کنترل دقیق جابجایی، کلید اصلی بهرهوری و ایمنی سیستمهاست. شرکت سازه گستر پایتخت به عنوان تامینکننده تخصصی تجهیزات ابزار دقیق و اتوماسیون، مفتخر است سنسور موقعیت خطی مگنوتواستریکتیو بالوف (Balluff) مدل BTL7-E570-M0100-K-SR32 را به عنوان یکی از کارآمدترین و قابلاعتمادترین راهکارهای صنعتی به بازار ایران عرضه کند. برند آلمانی بالوف با دههها تجربه، همواره پیشگام تولید سنسورهای موقعیت با بالاترین استانداردهای جهانی بوده است و سری BTL7 این شرکت، اوج پایداری و مهندسی دقیق را به نمایش میگذارد.

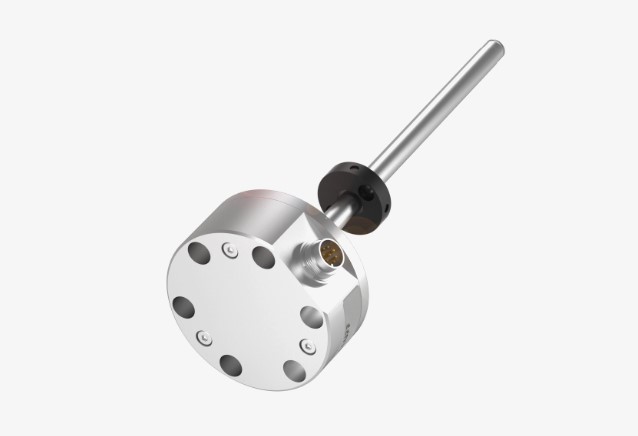

این سنسور از فناوری پیشرفته مگنوتواستریکتیو (Magnetostrictive) بهره میبرد؛ مکانیزمی بدون تماس فیزیکی (Non-contact) که به طور کامل اصطکاک و استهلاک مکانیکی را حذف میکند. حذف قطعات متحرکِ درگیر در این ساختار، تضمینکننده طول عمر فوقالعاده بالا و پایداری عملکرد سنسور در سختترین شرایط محیطی است. مدل پیشرو با طراحی بسیار فشرده و بدنه میلهای (Rod-style) مهندسی شده است که به آن اجازه میدهد به راحتی در هسته مرکزی جکها و سیلندرهای هیدرولیکی نصب شود و به عنوان چشم هوشمند سیستم هیدرولیک عمل کند.
یکی از ویژگیهای برجسته این مدل، خروجی آنالوگ جریانی معکوس (20 تا 4 میلیآمپر) است. این پروتکل استاندارد صنعتی، نویزپذیری سیستم را در خطوط طولانی انتقال کابل به حداقل میرساند و سازگاری کاملی با انواع PLCها و سیستمهای کنترل مرکزی دارد. کورس اندازهگیری 100 میلیمتری این مدل، آن را برای برنامههای کاربردی با دامنه حرکتی کوتاه اما حساس، به گزینهای ایدهآل تبدیل کرده است.
بدنه این سنسور از فولاد ضد زنگ (Stainless Steel 1.4305) ساخته شده و دارای درجه حفاظت محیطی IP67 است. این بدین معناست که سنسور در برابر نفوذ آب، گرد و غبار، لرزشهای شدید صنعتی و تغییرات دمایی گسترده کاملاً مقاوم است. مهندسان و صنعتگران عزیز میتوانند این محصول اورجینال را با تضمین اصالت، مشاوره فنی تخصصی و بهترین قیمت بازار از شرکت سازه گستر پایتخت تهیه نمایند. ما در سازه گستر پایتخت متعهد هستیم تا با تامین بهترین قطعات ابزار دقیق، پایداری خطوط تولید و پروژههای صنعتی شما را تضمین کنیم.
کاربردها و مشخصات فنی BTL7-E570-M0100-K-SR32
این سنسور به دلیل ساختار مستحکم و ابعاد کامپکت، کاربردهای گستردهای در صنایع سنگین و خطوط اتوماسیون دارد:
- کنترل سیلندرهای هیدرولیک: نصب مستقیم درون جکهای هیدرولیکی برای سنجش دقیق موقعیت شفت.
- ماشینآلات تزریق پلاستیک: تنظیم و کنترل دقیق موقعیت قالب و گیرهها.
- صنایع فولاد و متالورژی: پایش حرکت گیتها، بازوهای مکانیکی و غلتکها در محیطهای گرم و پر ارتعاش.
- تجهیزات راهسازی و معدنی: کنترل دقیق جکهای هیدرولیکی در ماشینآلات سنگین.
- اتوماسیون کارخانهای: استفاده در سیستمهای فیدبک موقعیت برای خطوط مونتاژ و بستهبندی.

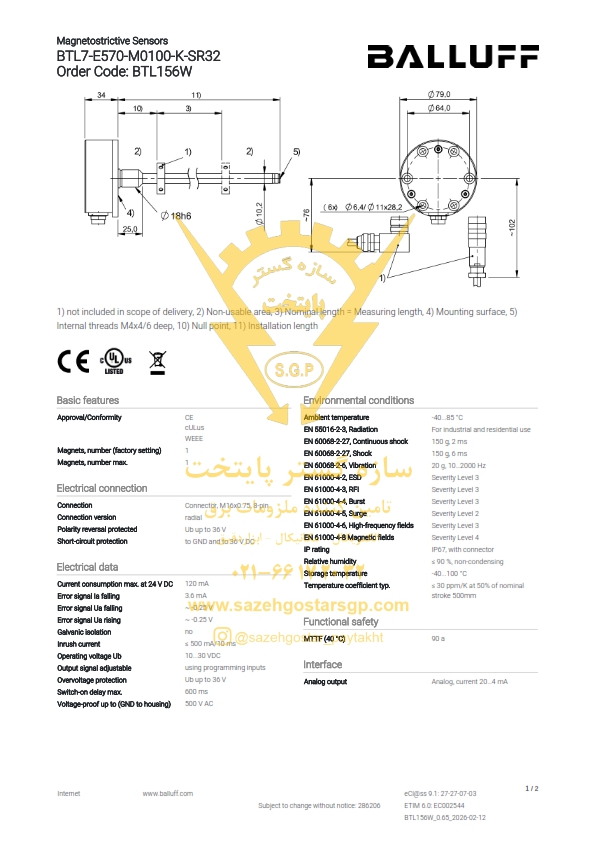

جدول مشخصات فنی سنسور موقعیت خطی مگنوتواستریکتیو بالوف مدل BTL7-E570-M0100-K-SR32
| پارامتر فنی | مقدار / ویژگی |
|---|---|
| برند / سازنده | بالوف (Balluff) - ساخت آلمان |
| کد سفارش بالوف | BTL156W |
| فناوری سنجش | مگنوتواستریکتیو (بدون تماس و استهلاک) |
| کورس اندازهگیری (Stroke) | 100 میلیمتر |
| نوع خروجی آنالوگ | جریان 20 تا 4 میلیآمپر (معکوس) |

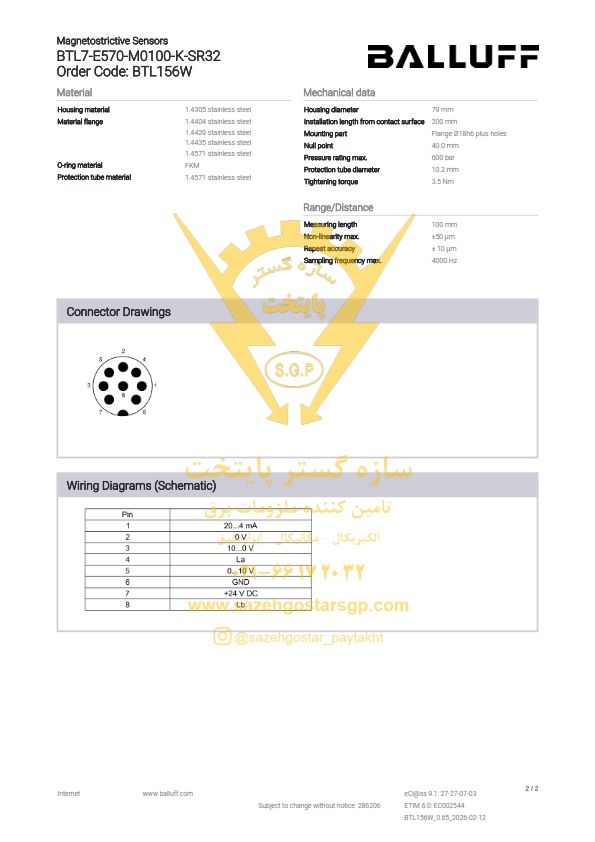

| نوع اتصال | کانکتور 8 پین M16x0.75 (مدل SR32) |

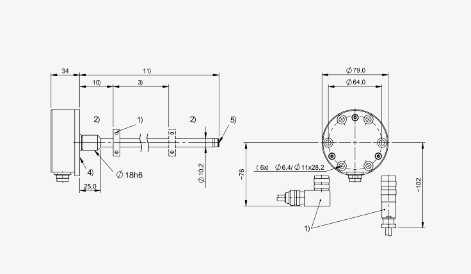

| ساختار بدنه | میلهای فشرده (Compact Rod) / فلانژ Ø 18h6 |
| جنس بدنه | فولاد ضد زنگ 1.4305 (Stainless Steel) |
| ولتاژ تغذیه | 10 تا 30 ولت DC |
| دقت غیرخطی بودن | ±50 میکرومتر |
| تکرارپذیری | ±10 میکرومتر |
| درجه حفاظت محیطی | IP67 (مقاوم در برابر آب و غبار) |
| دمای کاری | 40- تا 85+ درجه سانتیگراد |
آیا به سنسور موقعیت خطی مگنوتواستریکتیو بالوف مدل BTL7-E570-M0100-K-SR32 با حوزه فعالیت و کسب و کارتان نیاز دارید؟
تیم مجرب سازه گستر پایتخت به پشتوانه 25 سال سابقه درخشان، آماده ارائه خدمات تامین انواع تجهیزات تخصصی مورد نیاز شماست. همین حالا تماس بگیرید !
[ شماره تماس : 32 20 17 66 - 021 ]
[ مشاوره با کارشناسان سازه گستر پایتخت ]
سوالات متداول (FAQ)
۱. مزیت فناوری مگنوتواستریکتیو در این سنسور نسبت به خطکشهای قدیمی چیست؟
این فناوری کاملاً بدون تماس (Non-contact) عمل میکند. از آنجا که هیچ قطعه مکانیکی با هم اصطکاک ندارد، سنسور دچار استهلاک نمیشود، طول عمر بسیار بالایی دارد و در برابر لرزشهای شدید صنعتی بخصوص داخل سیلندرهای هیدرولیک آسیب نمیبیند.
۲. خروجی ۲-۴ میلیآمپر معکوس در مدل BTL7-E570 به چه معناست؟
در این سنسور، با قرارگیری مگنت در ابتدای کورس (نقطه صفر)، خروجی حداکثر یعنی ۲۰ میلیآمپر است و با حرکت مگنت به انتهای کورس (۱۰۰ میلیمتر)، خروجی به کمترین میزان یعنی ۴ میلیآمپر کاهش مییابد. این رفتار معکوس باید در برنامهنویسی PLC لحاظ شود.
۳. آیا این سنسور به کابل یا سوکت خاصی نیاز دارد؟
بله، این مدل برای اتصال الکتریکی از یک کانکتور ۸ پین استاندارد M16 استفاده میکند که به سری SR32 معروف است. شما باید کابل ماتیگ (Mating Cable) سازگار با این پورت را به صورت جداگانه تهیه کنید.
۴. آیا امکان نصب این محصول در محیطهای مرطوب یا آلوده وجود دارد؟
بله، بدنه این سنسور از فولاد ضد زنگ مرغوب ساخته شده و دارای استاندارد محافظتی IP67 است؛ بنابراین در برابر نفوذ مستقیم آب، روغن هیدرولیک، گرد و خاک و آلودگیهای محیطی کاملاً ایزوله و مقاوم است.
۵. چطور میتوان از اصالت این سنسور در خرید مطمئن شد؟
شرکت سازه گستر پایتخت تمامی محصولات برند بالوف را با ضمانت اصالت کالا، کد رهگیری معتبر ساخت آلمان و پشتیبانی فنی کامل به مشتریان خود ارائه میدهد.
