خط‌کش مغناطیسی انکودر خطی OPKON MPS | انکودر خطی افزایشی بدون تماس با دقت 5 میکرون مخصوص پرس برک و ماشین‌آلات صنعتی

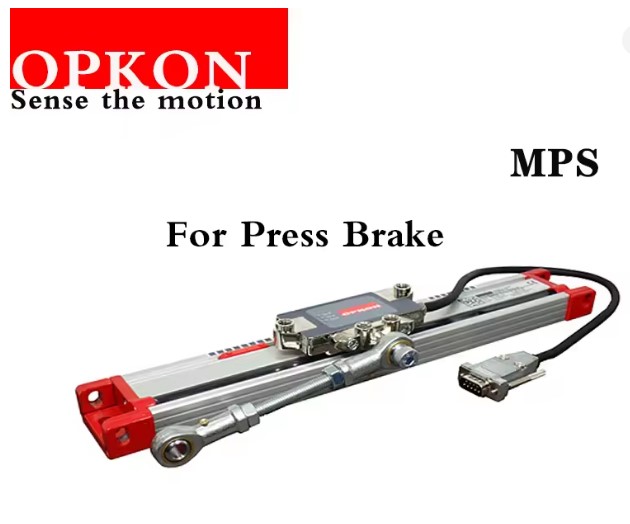

OPKON MPS Magnetic Linear Incremental Encoder یک خط‌کش مغناطیسی خطی با دقت بالا است که به‌صورت ویژه برای دستگاه‌های Press Brake طراحی شده، اما قابلیت استفاده در طیف وسیعی از کاربردهای اندازه‌گیری موقعیت صنعتی را دارد.

این محصول از خروجی‌های افزایشی استاندارد شامل کانال‌های A، B و Z استفاده می‌کند. سیگنال‌ها به‌صورت تفاضلی مطابق استاندارد RS422 / TIA/EIA-422 ارائه می‌شوند که باعث افزایش مقاومت در برابر نویز، سرعت انتقال بالاتر و امکان استفاده از کابل‌های طولانی‌تر می‌شود.

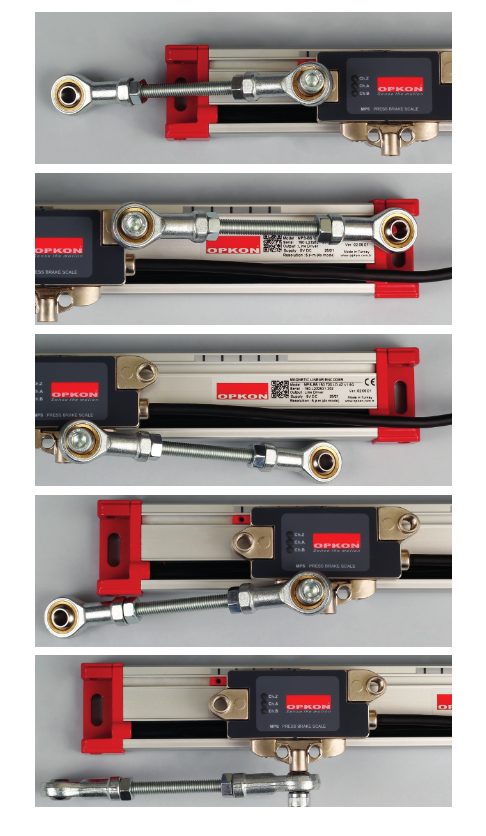

OPKON MPS دارای مرجع قابل تنظیم (Adjustable Reference) است که امکان تعریف نقطه Home یا Reference را در هر موقعیت دلخواه با گام‌های 10 میلی‌متر فراهم می‌کند.

در بسیاری از ماشین‌آلات صنعتی، اندازه‌گیری دقیق موقعیت خطی یکی از مهم‌ترین عوامل در افزایش کیفیت، کاهش خطا و بهبود عملکرد سیستم کنترل است. در کاربردهایی مانند دستگاه‌های خم‌کن ورق (Press Brake)، ماشین‌آلات CNC، سیستم‌های اتوماسیون و تجهیزات حرکتی دقیق، استفاده از یک سیستم اندازه‌گیری قابل اعتماد برای تشخیص موقعیت محور ضروری است.

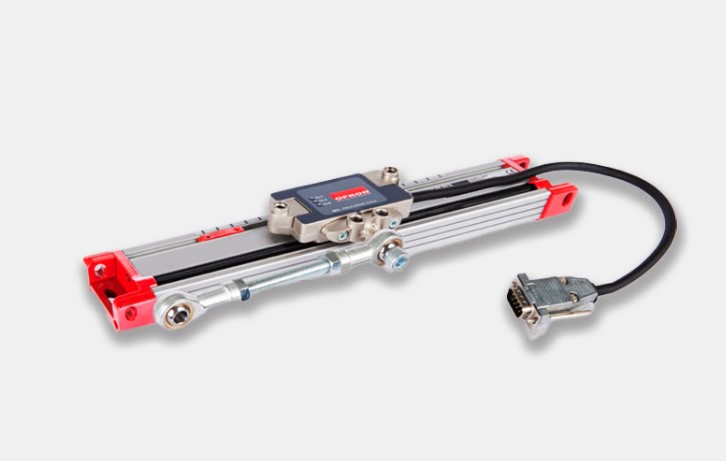

خط‌کش مغناطیسی OPKON MPS یک انکودر خطی افزایشی (Linear Incremental Encoder) با تکنولوژی اندازه‌گیری مغناطیسی بدون تماس است که برای اندازه‌گیری دقیق جابه‌جایی خطی در محیط‌های صنعتی طراحی شده است. این محصول با ارائه رزولوشن استاندارد 5 میکرون در حالت 4X و دقت بالا، امکان کنترل دقیق موقعیت را در سیستم‌های حرکتی فراهم می‌کند.

برخلاف خط‌کش‌های مکانیکی یا سیستم‌های اندازه‌گیری تماسی، فناوری Magnetic Contactless Measurement در این مدل باعث حذف سایش مکانیکی بین قسمت اندازه‌گیر و نوار مغناطیسی شده و طول عمر بالاتری را در شرایط کاری سخت صنعتی ایجاد می‌کند. همین ویژگی باعث شده است که OPKON MPS انتخاب مناسبی برای محیط‌هایی با گردوغبار، لرزش و سیکل‌های کاری مداوم باشد.

این انکودر خطی دارای محدوده اندازه‌گیری متنوع از 150 تا 2000 میلی‌متر بوده و با هدایت دقیق سنسور روی ریل داخلی، حرکت بسیار نرم و پایدار را تضمین می‌کند. وجود بلبرینگ‌ها و سیستم هدایت داخلی با دقت بالا، موجب کاهش خطای مکانیکی و دستیابی به دقت خطی تا ±15 میکرون می‌شود.

یکی از ویژگی‌های منحصربه‌فرد OPKON MPS، وجود نشانگرهای LED وضعیت است که فرآیند نصب و تنظیم نقطه مرجع (Reference Position) را بسیار ساده می‌کند. اپراتور می‌تواند موقعیت مرجع را مستقیماً روی خود خط‌کش مشاهده کند و نیازی به بررسی از طریق کنترلر دستگاه که ممکن است فاصله زیادی داشته باشد ندارد.

این محصول ساخت شرکت OPKON ترکیه بوده و برای کاربردهای صنعتی دقیق، به‌خصوص دستگاه‌های پرس برک و سیستم‌های اندازه‌گیری موقعیت عمودی و افقی، گزینه‌ای حرفه‌ای و قابل اعتماد محسوب می‌شود.

انکودر خطی چیست؟

Linear Encoder چیست و چه کاربردی دارد؟

انکودر خطی (Linear Encoder) یک سنسور اندازه‌گیری موقعیت است که حرکت خطی یک قطعه مکانیکی را به سیگنال الکتریکی تبدیل می‌کند. این سیگنال‌ها توسط کنترلر، PLC یا سیستم CNC پردازش شده و موقعیت دقیق محور را مشخص می‌کنند.

برخلاف انکودرهای چرخشی که حرکت دورانی را اندازه‌گیری می‌کنند، انکودرهای خطی مستقیماً جابه‌جایی خطی را اندازه‌گیری کرده و برای سیستم‌هایی که حرکت رفت و برگشتی دارند، مناسب هستند.

تکنولوژی اندازه‌گیری مغناطیسی در OPKON MPS

در خط‌کش مغناطیسی OPKON MPS، یک نوار مغناطیسی قطب‌بندی‌شده به همراه هد خواندن (Reader Head) استفاده می‌شود.

هد سنسور بدون تماس مستقیم روی نوار حرکت کرده و موقعیت را اندازه‌گیری می‌کند. این ساختار باعث می‌شود:

• اصطکاک مکانیکی حذف شود
• استهلاک قطعات کاهش یابد
• عمر کاری افزایش پیدا کند
• عملکرد در محیط‌های صنعتی سخت پایدار باشد

ویژگی‌های کلیدی انکودر خطی OPKON MPS

رزولوشن استاندارد:
5 µm در حالت 4X

 محدوده اندازه‌گیری:
150 تا 2000 میلی‌متر

 تکنولوژی:
Magnetic Contactless Measurement

 دقت:
±15 µm

خروجی:

• Channel A
• Channel B
• Channel Z

 نوع خروجی:

• TTL Line Driver
• Push-Pull (اختیاری)

 دارای LED نمایش وضعیت

مرجع قابل تنظیم

حرکت نرم با یاتاقان‌های دقیق داخلی

مناسب محیط‌های صنعتی

کاربردهای خط‌کش مغناطیسی انکودر خطی OPKON MPS

خط‌کش مغناطیسی OPKON MPS در صنایع مختلف استفاده می‌شود:

ماشین‌آلات فلزکاری

• دستگاه‌های Press Brake
• دستگاه‌های خم‌کن CNC
• ماشین‌آلات برش و فرم‌دهی فلزات

اتوماسیون صنعتی

• اندازه‌گیری موقعیت محورهای خطی
• سیستم‌های کنترل حرکت
• ماشین‌آلات مونتاژ

صنایع دقیق

• ماشین‌آلات CNC
• تجهیزات اندازه‌گیری صنعتی
• سیستم‌های موقعیت‌دهی دقیق

مزایای خرید انکودر خطی OPKON MPS

• دقت بالا در اندازه‌گیری موقعیت
• بدون تماس و بدون سایش مکانیکی
• مناسب محیط‌های صنعتی سخت
• نصب و تنظیم آسان به کمک LED وضعیت
• مقاومت بالا در برابر نویز الکتریکی
• قابلیت استفاده با کابل‌های بلند
• حرکت نرم و دقیق هد سنسور
• مناسب برای کارکرد مداوم صنعتی

تفاوت خط‌کش مغناطیسی با خط‌کش نوری

خط‌کش‌های مغناطیسی مانند OPKON MPS نسبت به مدل‌های نوری مقاومت بیشتری در محیط‌های صنعتی دارند.

مزایای فناوری مغناطیسی:

• حساسیت کمتر به گردوغبار
• عدم نیاز به تماس مکانیکی
• مقاومت بیشتر در برابر لرزش
• طول عمر بالاتر
• مناسب برای ماشین‌آلات صنعتی سنگین
