کنترلر و پاور متر سه فاز توکی مدل DS9L-W-RC38 | مولتی فانکشن پاور متر دیجیتال با ارتباط Modbus RTU

در سیستم‌های توزیع برق و اتوماسیون صنعتی، اندازه‌گیری دقیق پارامترهای الکتریکی نقش مهمی در افزایش بهره‌وری، کاهش هزینه‌های انرژی و حفاظت از تجهیزات دارد. امروزه صنایع، ساختمان‌های هوشمند، مراکز داده و خطوط تولید برای مدیریت مصرف انرژی و نظارت بر کیفیت برق از پاور مترهای دیجیتال (Digital Power Meter) استفاده می‌کنند. این تجهیزات علاوه بر نمایش پارامترهای اصلی شبکه، امکان ثبت اطلاعات، ارتباط با سیستم‌های مانیتورینگ و کنترل از راه دور را نیز فراهم می‌کنند.

پاور متر سه فاز TOKY مدل DS9L-W-RC38 یک دستگاه اندازه‌گیری و کنترل انرژی الکتریکی است که برای پایش مداوم شبکه‌های توزیع برق سه فاز طراحی شده است. این دستگاه با بهره‌گیری از فناوری True RMS، اندازه‌گیری بسیار دقیقی از پارامترهای الکتریکی ارائه می‌دهد و حتی در شرایطی که شکل موج ولتاژ یا جریان دچار اعوجاج باشد، مقادیر واقعی را نمایش می‌دهد.

این پاور متر از ارتباط RS485 با پروتکل Modbus RTU پشتیبانی می‌کند و به‌راحتی در سیستم‌های اسکادا (SCADA)، PLC، BMS و سایر سامانه‌های مانیتورینگ صنعتی قابل استفاده است. همچنین وجود ورودی و خروجی‌های دیجیتال، قابلیت تعریف آلارم و ذخیره اطلاعات انرژی فعال و راکتیو حتی پس از قطع برق، این محصول را به گزینه‌ای مناسب برای پروژه‌های صنعتی و ساختمانی تبدیل کرده است.

طراحی استاندارد با ابعاد 96×96 میلی‌متر، ترمینال‌های پلاگینی برای نصب سریع و کلاس دقت 0.5% از دیگر ویژگی‌هایی هستند که باعث شده مدل DS9L-W-RC38 در پروژه‌های کنترل و مدیریت انرژی، عملکردی قابل اعتماد و دقیق داشته باشد.

پاور متر سه فاز چیست؟

پاور متر سه فاز (Three Phase Power Meter) دستگاهی برای اندازه‌گیری، نمایش و تحلیل پارامترهای الکتریکی شبکه‌های سه فاز است. این دستگاه اطلاعاتی مانند ولتاژ، جریان، توان اکتیو، توان راکتیو، توان ظاهری، ضریب توان، فرکانس و میزان مصرف انرژی را اندازه‌گیری کرده و در اختیار اپراتور یا سیستم کنترل قرار می‌دهد.

در مدل‌های پیشرفته، امکان ارتباط با PLC، سیستم‌های مانیتورینگ، ثبت داده‌ها، تعریف آلارم و کنترل تجهیزات نیز وجود دارد که این ویژگی‌ها پاور متر را به یکی از تجهیزات کلیدی در اتوماسیون صنعتی و مدیریت انرژی تبدیل می‌کند.

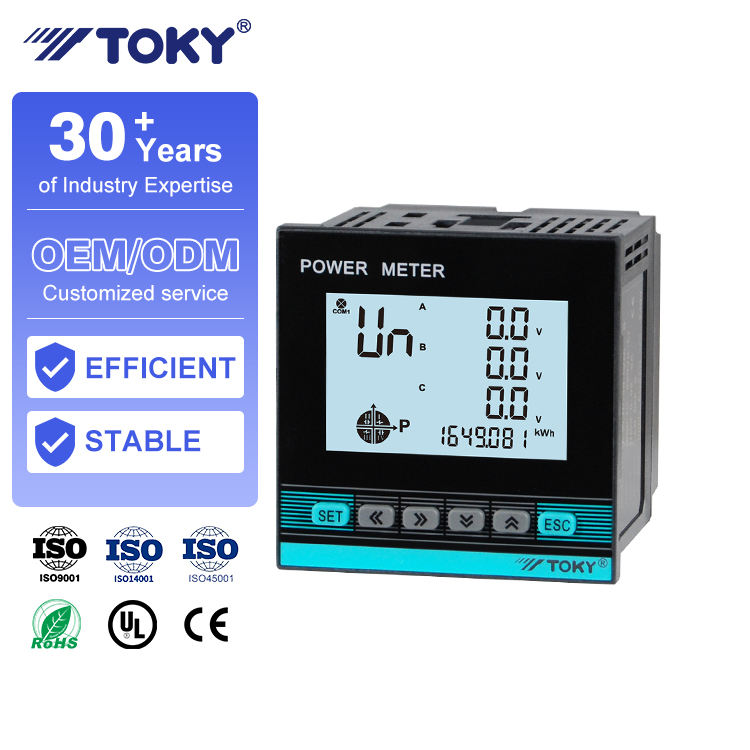

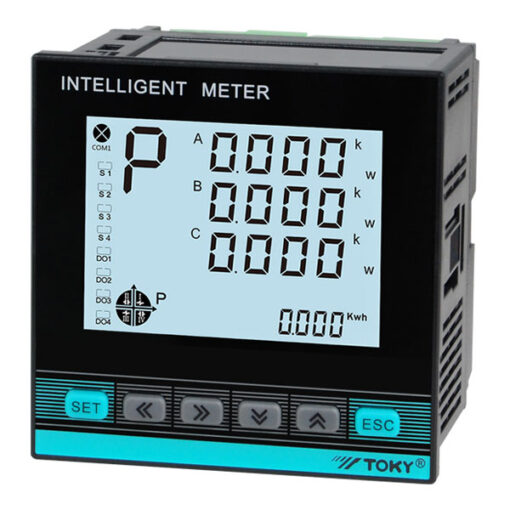

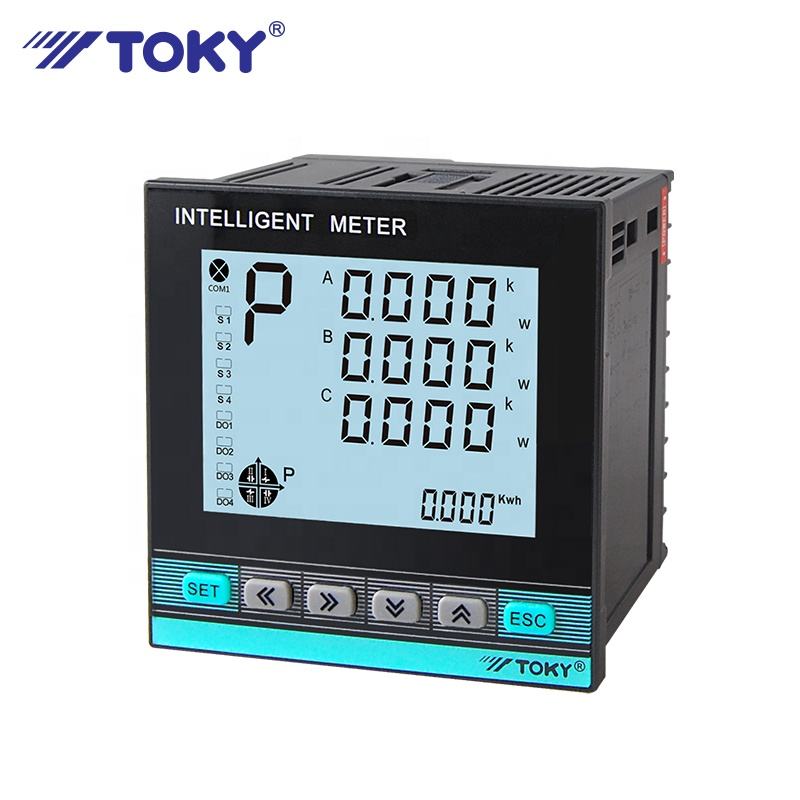

معرفی کنترلر و پاور متر سه فاز توکی مدل DS9L-W-RC38

TOKY DS9L-W-RC38 یک پاور متر دیجیتال چندمنظوره است که برای اندازه‌گیری، پایش و کنترل پارامترهای الکتریکی شبکه‌های سه فاز طراحی شده است. این دستگاه با استفاده از فناوری True RMS، مقادیر واقعی ولتاژ و جریان را اندازه‌گیری کرده و دقت بالایی را حتی در شرایط اعوجاج هارمونیکی فراهم می‌کند.

این مدل از ارتباط RS485 با پروتکل Modbus RTU پشتیبانی می‌کند و امکان انتقال اطلاعات به PLC، سیستم‌های SCADA و BMS را فراهم می‌سازد. همچنین دو ورودی و دو خروجی دیجیتال، امکان تعریف سناریوهای کنترلی و ارسال هشدار را در اختیار کاربران قرار می‌دهد.

یکی از مزایای مهم این دستگاه، قابلیت ذخیره انرژی اکتیو و راکتیو در زمان قطع برق است که از از دست رفتن اطلاعات مصرف جلوگیری می‌کند. ترمینال‌های پلاگینی نیز باعث می‌شوند نصب و سیم‌کشی دستگاه با سرعت و سهولت بیشتری انجام شود.

مشخصات فنی کنترلر و پاور متر سه فاز توکی مدل DS9L-W-RC38

• برند: TOKY
• مدل: DS9L-W-RC38
• نوع محصول: پاور متر دیجیتال سه فاز
• نوع نمایشگر: دیجیتال
• کلاس دقت: 0.5%
• فناوری اندازه‌گیری: True RMS
• منبع تغذیه: 100 تا 240 ولت AC، فرکانس 50/60 هرتز
• توان مصرفی: 5 وات
• ابعاد: 96 × 96 × 77.5 میلی‌متر
• رابط ارتباطی: RS485 (اختیاری)
• پروتکل ارتباطی: Modbus RTU
• ورودی دیجیتال: 2 کانال (امکان افزایش به‌صورت سفارشی)
• خروجی دیجیتال: 2 کانال
• سرعت ارتباط: 4800 تا 19200 bps
• محدوده اندازه‌گیری جریان: 0.01In تا 1.2In
• مقدار شروع اندازه‌گیری: 0.1% مقدار نامی
• دمای کاری: 25- تا 50+ درجه سانتی‌گراد
• قابلیت ذخیره انرژی: حفظ اطلاعات انرژی اکتیو و راکتیو در زمان قطع برق

کاربردهای Tokey DS9L-W-RC38

این پاور متر برای طیف وسیعی از کاربردهای صنعتی و ساختمانی مناسب است، از جمله:

• تابلوهای توزیع برق سه فاز
• سیستم‌های مدیریت انرژی (EMS)
• اتوماسیون صنعتی
• سیستم‌های BMS
• نیروگاه‌ها
• کارخانه‌ها و خطوط تولید
• مراکز داده (Data Center)
• صنایع نفت، گاز و پتروشیمی
• ساختمان‌های هوشمند
• پروژه‌های مانیتورینگ مصرف انرژی

مزایای Tokey DS9L-W-RC38

• اندازه‌گیری دقیق با فناوری True RMS
• کلاس دقت 0.5%
• ارتباط با PLC و SCADA از طریق RS485 و Modbus RTU
• ثبت انرژی اکتیو و راکتیو حتی پس از قطع برق
• دو ورودی و دو خروجی دیجیتال برای کنترل تجهیزات

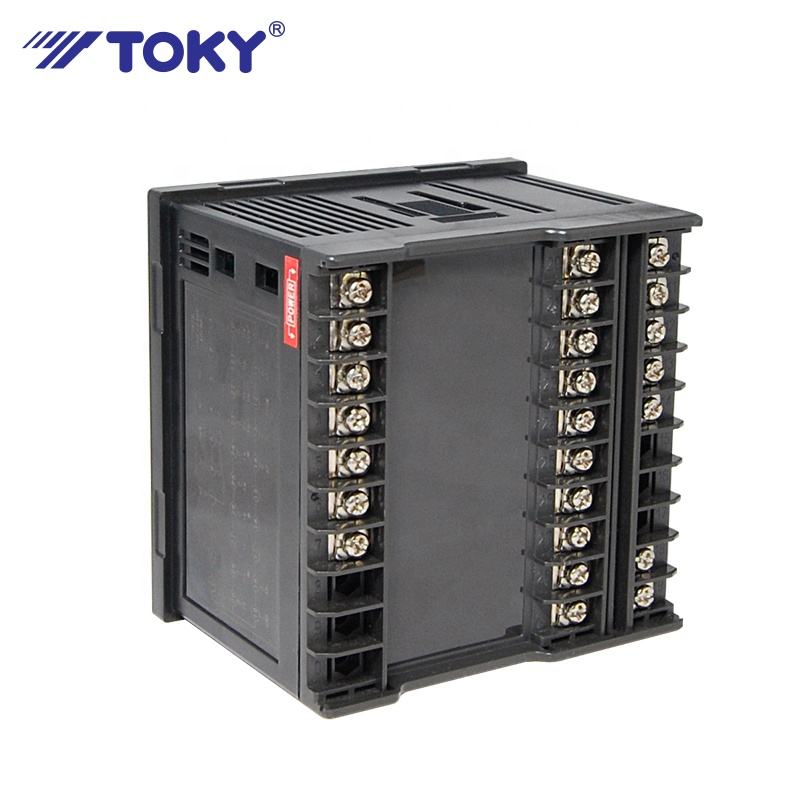

• نصب سریع با ترمینال‌های پلاگینی
• قابلیت مانیتورینگ پیوسته شبکه برق
• مناسب برای پروژه‌های صنعتی و ساختمانی
• طراحی استاندارد پنلی 96×96 میلی‌متری
• عملکرد پایدار در بازه دمایی صنعتی

آیا به کنترلر و پاور متر سه فاز توکی مدل DS9L-W-RC38   متناسب با حوزه فعالیت و کسب و کارتان  نیاز دارید؟

تیم مجرب سازه گستر پایتخت به پشتوانه 25 سال سابقه درخشان، آماده ارائه خدمات تامین انواع تجهیزات تخصصی مورد نیاز شماست. همین حالا تماس بگیرید !



 [ شماره تماس : 32 20 17 66 - 021 ]



[  مشاوره با کارشناسان سازه گستر پایتخت  ]

سوالات متداول (FAQ)

1. پاور متر TOKY DS9L-W-RC38 چه پارامترهایی را اندازه‌گیری می‌کند؟

این دستگاه برای اندازه‌گیری و پایش پارامترهای اصلی شبکه برق سه فاز مانند ولتاژ، جریان، توان، انرژی و سایر پارامترهای الکتریکی طراحی شده و از فناوری True RMS برای اندازه‌گیری دقیق استفاده می‌کند.

2. فناوری True RMS چه مزیتی دارد؟

True RMS امکان اندازه‌گیری دقیق ولتاژ و جریان را حتی در شبکه‌هایی با اعوجاج هارمونیکی یا بارهای غیرخطی فراهم می‌کند و نتایج قابل اعتمادتری نسبت به اندازه‌گیری معمولی ارائه می‌دهد.

3. آیا این پاور متر قابلیت اتصال به PLC یا سیستم SCADA را دارد؟

بله، این مدل از رابط RS485 و پروتکل Modbus RTU پشتیبانی می‌کند و به‌راحتی با PLC، SCADA، BMS و سایر سیستم‌های مانیتورینگ صنعتی یکپارچه می‌شود.

4. در صورت قطع برق، اطلاعات مصرف انرژی از بین می‌رود؟

خیر. این دستگاه دارای قابلیت Power-Loss Protection است و اطلاعات مربوط به انرژی اکتیو و راکتیو را پس از قطع برق حفظ می‌کند.

5. ورودی و خروجی‌های دیجیتال این دستگاه چه کاربردی دارند؟

دو ورودی و دو خروجی دیجیتال برای دریافت سیگنال‌های کنترلی، تعریف وضعیت‌ها، فعال‌سازی آلارم‌ها و کنترل تجهیزات جانبی در سیستم‌های اتوماسیون استفاده می‌شوند.

6. کلاس دقت 0.5% به چه معناست؟

کلاس دقت 0.5% نشان‌دهنده خطای بسیار کم در اندازه‌گیری است و این دستگاه را برای کاربردهای صنعتی، مانیتورینگ انرژی و مدیریت مصرف برق مناسب می‌سازد.

7. این پاور متر برای چه نوع پروژه‌هایی مناسب است؟

مدل DS9L-W-RC38 برای تابلوهای برق صنعتی، کارخانه‌ها، ساختمان‌های هوشمند، مراکز داده، نیروگاه‌ها، سیستم‌های مدیریت انرژی و پروژه‌های اتوماسیون صنعتی گزینه‌ای ایده‌آل است.

8. آیا نصب دستگاه پیچیده است؟

خیر. وجود ترمینال‌های پلاگینی (Plug-in Terminal Blocks) باعث می‌شود سیم‌کشی، نصب و نگهداری دستگاه سریع‌تر و آسان‌تر انجام شود.
