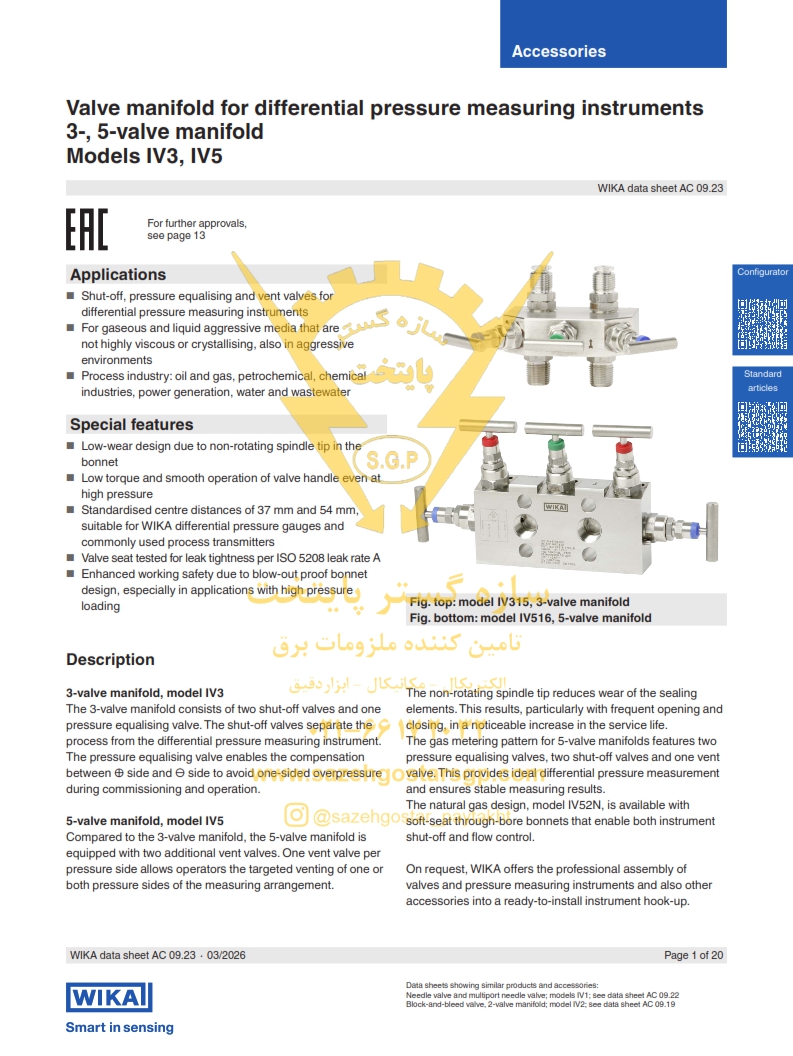

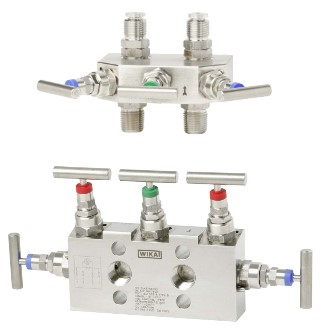

منیفولد ولو ویکا WIKA مدل IV3 / IV5 | شیر منیفولد 3 راهه و 5 راهه برای تجهیزات اندازه‌گیری اختلاف فشار

منیفولد ولو WIKA IV3 و IV5 برای نصب بر روی تجهیزات اندازه‌گیری فشار تفاضلی طراحی شده است و با بهره‌گیری از طراحی صنعتی پیشرفته، عملکردی دقیق، ایمن و بادوام ارائه می‌دهد.

بدنه این محصول از استنلس استیل 316 و 316L ساخته شده که مقاومت بسیار بالایی در برابر خوردگی، مواد شیمیایی خورنده و محیط‌های صنعتی سخت دارد. پکینگ PTFE نیز آب‌بندی مطمئن و دوام بالا را تضمین می‌کند.

طراحی اسپیندل غیرچرخان موجب کاهش اصطکاک و استهلاک قطعات آب‌بندی شده و در نتیجه عمر مفید شیر افزایش می‌یابد. همچنین دسته شیر حتی در فشارهای بالا نیز با گشتاور کم و حرکت روان عمل می‌کند.

منیفولدهای WIKA دارای فاصله استاندارد 37 و 54 میلی‌متر هستند و با گیج‌ها و ترانسمیترهای فشار تفاضلی WIKA و بسیاری از تجهیزات متداول بازار سازگاری کامل دارند.

مشخصات فنی منیفولد ولو ویکا WIKA مدل IV3 / IV5

• برند: WIKA
• مدل‌ها: IV3 و IV5
• نوع: Valve Manifold
• تعداد شیر:
  • 3 شیر
  • 5 شیر
• جنس بدنه: Stainless Steel 316 / 316L
• فشار کاری: 6000 psi (420 bar)
• جنس پکینگ: PTFE
• طراحی Bonnet: استاندارد
• کلاس حفاظتی: Blow-Out Proof Bonnet
• تست نشتی: ISO 5208 Leak Rate A
• استاندارد مواد: EN 10204 3.1
• گواهینامه NACE MR0175 برای سرویس گاز ترش (Sour Gas)

کاربردها شیر منیفولد 3 راهه و 5 راهه ویکا

• ترانسمیترهای فشار تفاضلی
• گیج‌های فشار تفاضلی
• صنایع نفت و گاز
• صنایع پتروشیمی
• صنایع شیمیایی
• نیروگاه‌ها
• صنایع آب و فاضلاب
• خطوط انتقال سیالات خورنده
• سیستم‌های ابزار دقیق صنعتی

مزایای منیفولد ولو ویکا WIKA

• بدنه مقاوم از استنلس استیل 316/316L
• تحمل فشار تا 420 بار
• عملکرد نرم حتی در فشارهای بالا
• کاهش استهلاک به‌دلیل طراحی Non-Rotating Spindle
• آب‌بندی بسیار مطمئن
• دارای گواهینامه NACE برای محیط‌های خورنده و گاز ترش
• تست نشتی مطابق استاندارد ISO 5208
• سازگار با تجهیزات ابزار دقیق WIKA و سایر برندهای رایج

در صنایع فرآیندی، دقت اندازه‌گیری فشار نقش مهمی در ایمنی، کیفیت محصول و بهره‌وری تجهیزات دارد. برای دستیابی به اندازه‌گیری دقیق و محافظت از تجهیزات حساس، استفاده از تجهیزات جانبی استاندارد و باکیفیت ضروری است. یکی از مهم‌ترین این تجهیزات، منیفولد ولو (Valve Manifold) است که بین فرآیند و تجهیزات اندازه‌گیری فشار مانند گیج‌ها، ترانسمیترهای فشار تفاضلی و ابزارهای کنترلی نصب می‌شود.

منیفولد ولو علاوه بر ایزوله کردن تجهیزات اندازه‌گیری از فرآیند، امکان هم‌فشار کردن (Equalizing)، تخلیه فشار (Venting) و انجام عملیات کالیبراسیون یا تعمیرات را بدون توقف کامل فرآیند فراهم می‌کند. این ویژگی‌ها باعث افزایش ایمنی، کاهش زمان توقف تجهیزات و افزایش طول عمر ابزارهای اندازه‌گیری می‌شوند.

شرکت WIKA به‌عنوان یکی از معتبرترین تولیدکنندگان تجهیزات ابزار دقیق در جهان، منیفولدهای سری IV3 و IV5 را با طراحی مهندسی‌شده، کیفیت ساخت بالا و استانداردهای بین‌المللی تولید کرده است. این محصولات با بدنه استنلس استیل 316/316L، فشار کاری تا 6000 psi (420 bar) و طراحی مقاوم در برابر خوردگی، گزینه‌ای ایده‌آل برای صنایع نفت، گاز، پتروشیمی، نیروگاه‌ها، صنایع شیمیایی و تأسیسات آب و فاضلاب محسوب می‌شوند.

یکی از مهم‌ترین مزایای این منیفولدها، استفاده از اسپیندل غیرچرخان (Non-Rotating Spindle Tip) است که باعث کاهش استهلاک سیت آب‌بندی، عملکرد نرم شیر حتی در فشارهای بالا و افزایش طول عمر تجهیزات می‌شود. همچنین طراحی Blow-Out Proof Bonnet ایمنی بیشتری را در شرایط کاری با فشار بالا فراهم می‌کند و تست نشتی مطابق استاندارد ISO 5208 Leak Rate A، عملکرد قابل اعتماد این محصول را تضمین می‌کند.

منیفولد ولو چیست؟

منیفولد ولو (Valve Manifold) مجموعه‌ای از شیرهای کنترلی است که برای اتصال تجهیزات اندازه‌گیری فشار به خطوط فرآیندی استفاده می‌شود. این تجهیز امکان قطع جریان، متعادل‌سازی فشار بین دو سمت اندازه‌گیری و تخلیه ایمن فشار را فراهم می‌کند و نقش مهمی در حفاظت از ابزارهای دقیق، افزایش ایمنی و تسهیل عملیات تعمیر و کالیبراسیون دارد.

منیفولدها معمولاً همراه با ترانسمیترهای فشار تفاضلی (Differential Pressure Transmitters)، گیج‌های فشار تفاضلی و سایر تجهیزات ابزار دقیق مورد استفاده قرار می‌گیرند.

انواع منیفولد ولو

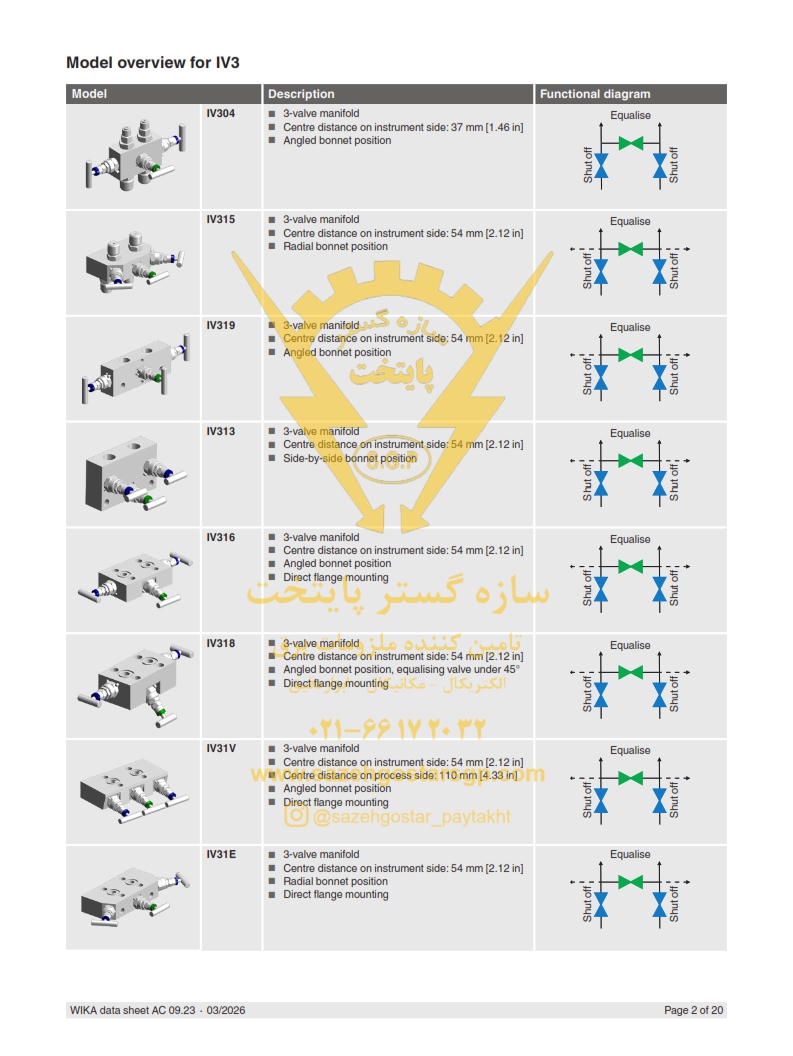

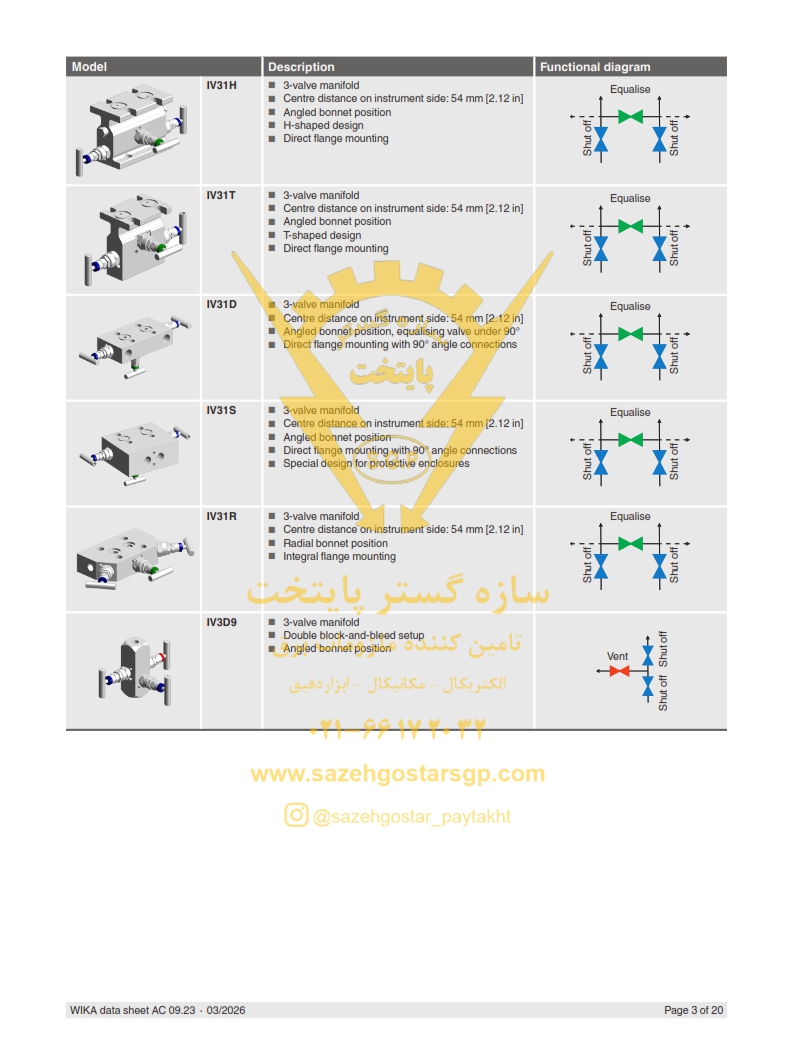

منیفولد 3 شیر (3-Valve Manifold)

منیفولد سه‌شیره از دو شیر قطع‌کن (Block Valves) و یک شیر هم‌فشارکننده (Equalizing Valve) تشکیل شده است.

وظایف آن عبارت‌اند از:

• ایزوله کردن تجهیز اندازه‌گیری از فرآیند
• متعادل‌سازی فشار دو سمت ترانسمیتر
• جلوگیری از اعمال فشار نامتقارن هنگام راه‌اندازی یا توقف سیستم
• انجام کالیبراسیون با ایمنی بیشتر

این مدل برای اکثر سیستم‌های اندازه‌گیری فشار تفاضلی کاربرد دارد.

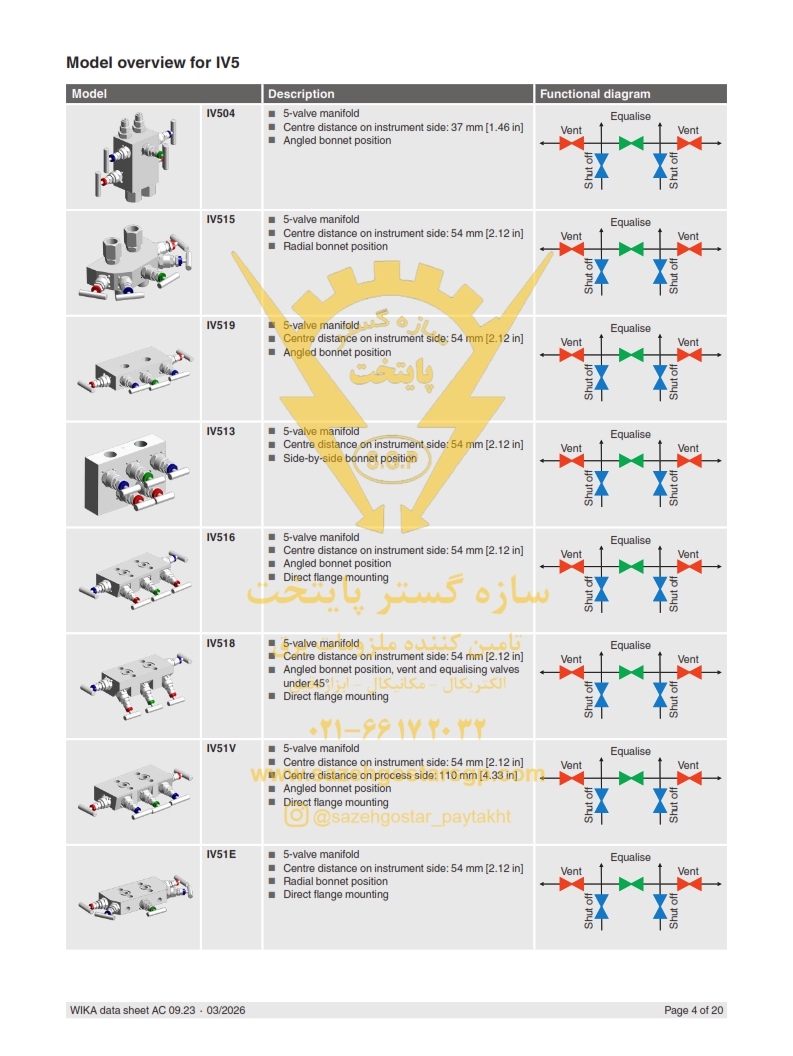

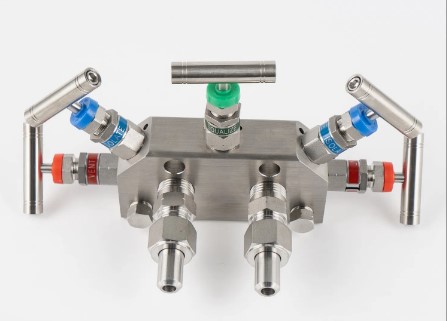

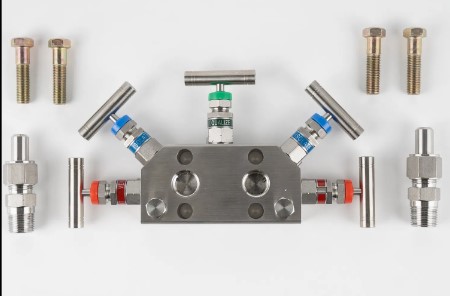

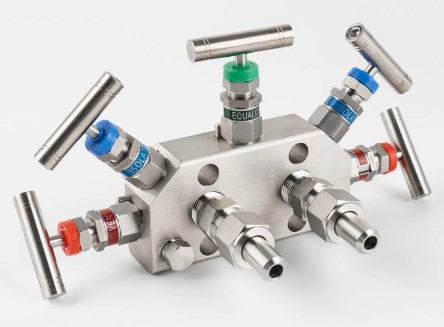

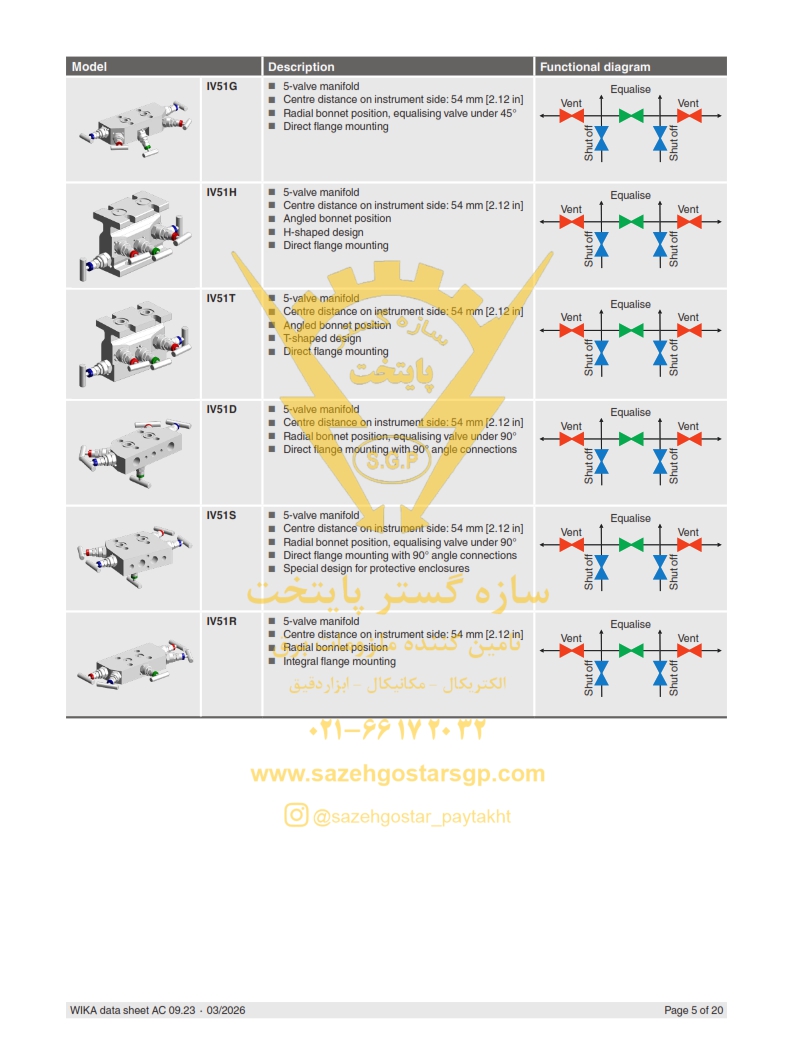

منیفولد 5 شیر (5-Valve Manifold)

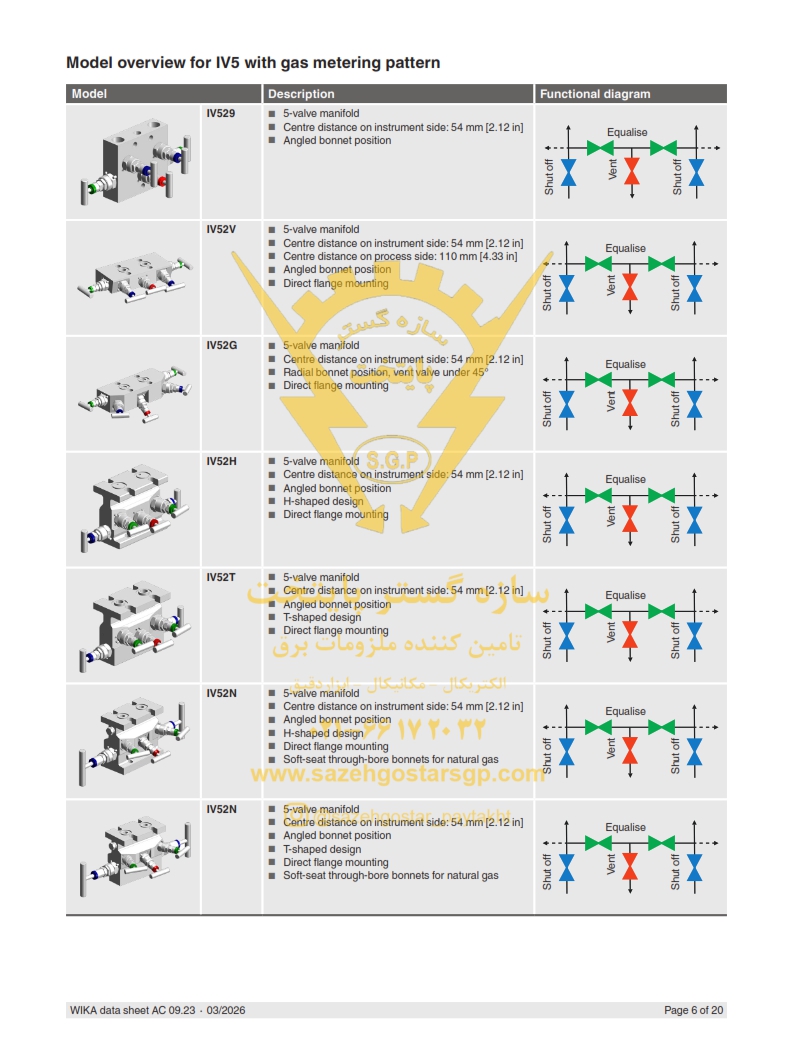

منیفولد پنج‌شیره علاوه بر دو شیر قطع‌کن و یک شیر هم‌فشارکننده، دارای دو شیر تخلیه (Vent Valve) نیز هست.

مزایای آن:

• تخلیه کنترل‌شده هر سمت فشار
• سهولت بیشتر در کالیبراسیون
• افزایش ایمنی هنگام سرویس تجهیزات
• مناسب برای کاربردهای حساس صنعتی

آیا به منیفولد ولو ویکا WIKA مدل IV3 / IV5 | شیر منیفولد 3 راهه و 5 راهه برای تجهیزات اندازه‌گیری اختلاف فشار  متناسب با حوزه فعالیت و کسب و کارتان  نیاز دارید؟

تیم مجرب سازه گستر پایتخت به پشتوانه 25 سال سابقه درخشان، آماده ارائه خدمات تامین انواع تجهیزات تخصصی مورد نیاز شماست. همین حالا تماس بگیرید !



 [ شماره تماس : 32 20 17 66 - 021 ]



[  مشاوره با کارشناسان سازه گستر پایتخت  ]

سوالات متداول (FAQ)

1. تفاوت منیفولد 3 شیر و 5 شیر چیست؟

مدل IV3 دارای دو شیر قطع‌کن و یک شیر هم‌فشارکننده است، در حالی که مدل IV5 علاوه بر این سه شیر، دو شیر تخلیه (Vent) نیز دارد که عملیات هواگیری، تخلیه فشار و کالیبراسیون را آسان‌تر و ایمن‌تر می‌کند.

2. این منیفولد برای چه تجهیزاتی مناسب است؟

این محصول برای نصب روی ترانسمیترهای فشار تفاضلی، گیج‌های فشار تفاضلی و سایر تجهیزات ابزار دقیق طراحی شده و با فاصله‌های استاندارد 37 و 54 میلی‌متری، با بسیاری از تجهیزات متداول سازگار است.

3. حداکثر فشار کاری منیفولد WIKA IV3 و IV5 چقدر است؟

این منیفولدها برای فشار کاری 6000 PSI (معادل 420 بار) طراحی شده‌اند و در کاربردهای صنعتی با فشار بالا عملکرد مطمئن و ایمنی دارند.

4. جنس بدنه و قطعات آب‌بندی این محصول چیست؟

بدنه از استنلس استیل 316/316L ساخته شده که مقاومت بالایی در برابر خوردگی دارد و پکینگ PTFE نیز آب‌بندی مطمئن و دوام طولانی را فراهم می‌کند.

5. طراحی Non-Rotating Spindle چه مزیتی دارد؟

نوک اسپیندل غیرچرخان هنگام باز و بسته شدن باعث کاهش اصطکاک و سایش قطعات آب‌بندی می‌شود. این ویژگی عمر مفید شیر را افزایش داده و عملکرد نرم‌تری، به‌ویژه در فشارهای بالا، ایجاد می‌کند.

6. آیا این منیفولد برای محیط‌های خورنده و گاز ترش مناسب است؟

بله. این محصول دارای گواهینامه NACE MR0175 بوده و برای سرویس‌های Sour Gas و محیط‌های خورنده در صنایع نفت، گاز و پتروشیمی مناسب است.

7. آیا منیفولد WIKA از نظر نشتی تست شده است؟

بله، نشتی سیت شیرها مطابق استاندارد ISO 5208 Leak Rate A آزمایش شده است تا از آب‌بندی مطمئن و عملکرد ایمن در شرایط کاری مختلف اطمینان حاصل شود.

8. طراحی Blow-Out Proof Bonnet چه نقشی در ایمنی دارد؟

این طراحی از خارج شدن ناگهانی بونت در شرایط فشار بالا جلوگیری می‌کند و ایمنی اپراتور و تجهیزات را در هنگام بهره‌برداری افزایش می‌دهد.
