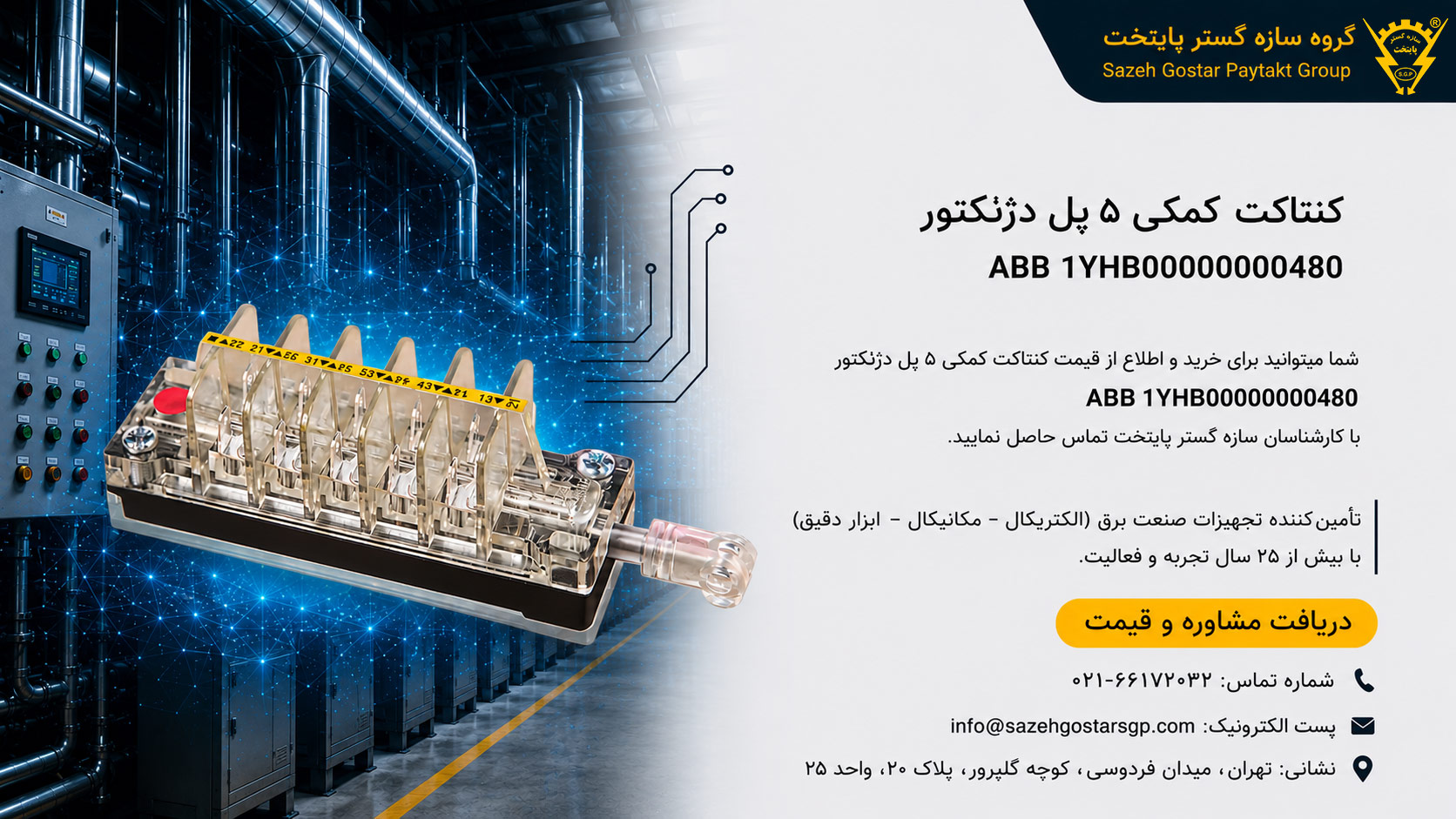

کنتاکت کمکی ۵ پل دژنکتور ABB مدل 1YHB00000000480

کنتاکت کمکی (Auxiliary Switch Block) مدل ۵ پل، قطعه‌ای حیاتی برای مانیتورینگ و کنترل موقعیت قطع یا وصل در کلیدهای فشار متوسط و قوی (به‌ویژه دژنکتورهای سری VD4 کمپانی ABB) است. این تجهیز با برخورداری از چندین کنتاکت باز (NO) و بسته (NC)، سیگنال‌های الکتریکی دقیقی را برای مدارات فرمان، سیستم‌های اینترلاک و اتاق‌های کنترل (Scada) ارسال می‌کند.

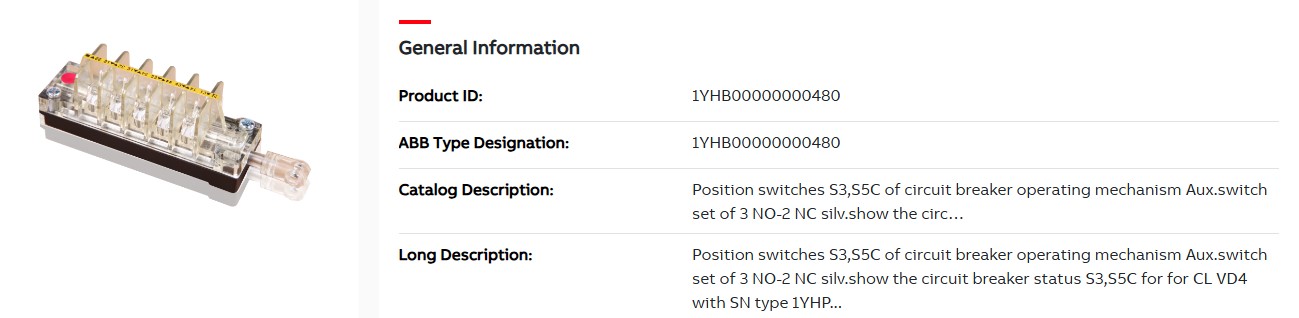

بررسی فنی سوییچ موقعیت (Position Switch) دژنکتور ABB کد 1YHB00000000480

کنتاکت کمکی یا سوییچ موقعیت با پارت نامبر اختصاصی 1YHB00000000480 یکی از قطعات یدکی و اصلی (Original Spare Parts) کمپانی ABB است که به طور ویژه برای نصب بر روی مکانیزم فرمان (Operating Mechanism) دژنکتورهای خلاء سری CL VD4 طراحی شده است. این محصول در نقش کدهای موقعیت S3 و S5C در نقشه مدار فرمان دژنکتور قرار می‌گیرد و وظیفه آن نمایش آنلاین و دقیق وضعیت قطع یا وصل بودن کلید به سیستم‌های بالادستی است.

آرایش کنتاکت‌ها و آلیاژ پلاتین‌ها:

این بلوک سوییچ دارای ۵ پل الکتریکی مجزا است که طبق کاتالوگ رسمی ABB با آرایش ۳ کنتاکت باز (3 NO) و ۲ کنتاکت بسته (2 NC) پیکربندی شده است. یکی از مهم‌ترین ویژگی‌های این پارت نامبر، استفاده از روکش نقره (Silver Contacts) در محل اتصال تیغه‌ها است. پوشش نقره میزان مقاومت الکتریکی را به حداقل رسانده و از اکسیداسیون و ایجاد جرقه (Arcing) در جریان‌های فرمان جلوگیری می‌کند؛ این امر طول عمر قطعه را به شدت افزایش می‌دهد.

سازگاری دقیق:

این قطعه به طور اختصاصی با دژنکتورهای سری CL VD4 که پارت نامبر سریال آن‌ها با عبارت ...1YHP آغاز می‌شود، سازگاری کامل دارد و بدون نیاز به تغییر در شاسی یا اهرم محرک، به راحتی روی مکانیزم فرمان کلید کوپل می‌شود.

ویژگی‌های کلیدی ABB مدل 1YHB00000000480

• اصالت و طراحی مهندسی: سازگار کامل با دژنکتورهای خلاء (VCB) و گازی سری VD4 و ADVAC برند ABB.
• ساختار چند پل (۵ کاناله): دارای ۵ ردیف کنتاکت مجزا با امکان پیکربندی ترکیبی از کنتاکت‌های باز و بسته (NO/NC).
• نوارهای راهنمای زرد رنگ: درج واضح شماره ترمینال‌ها روی بدنه جهت عیب‌یابی سریع و به حداقل رساندن خطای سیم‌کشی.

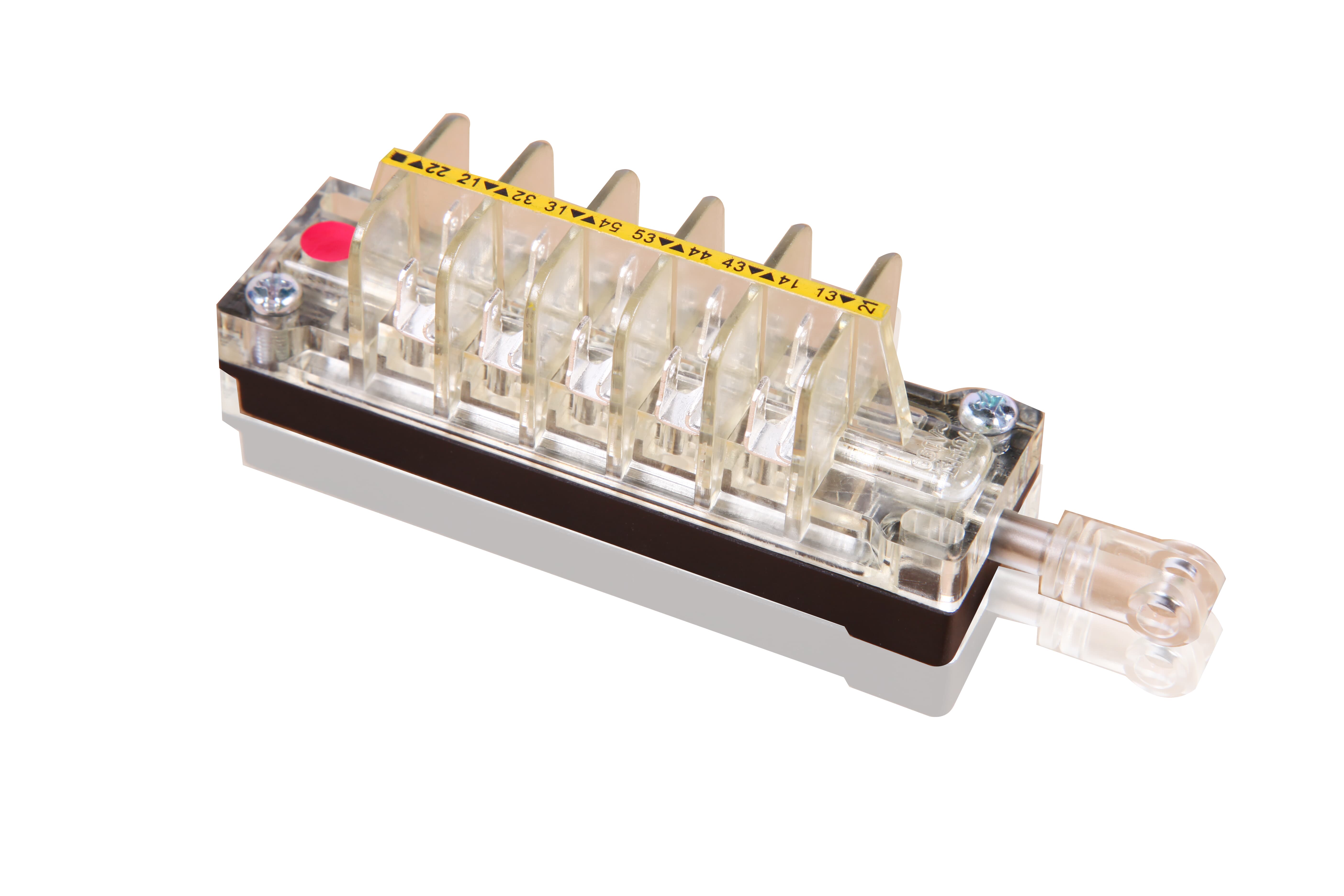

• شفت مکانیکی شفاف: مجهز به اهرم تحریک پلاستیکی مقاوم با رویت‌پذیری بالا برای اطمینان از عملکرد صحیح فیزیکی مکانیزم.
• بدنه عایق و مقاوم: ساخته شده از مواد پلیمری سخت و مقاوم در برابر جرقه‌های الکتریکی و حرارت بالا.

آیا به کنتاکت کمکی ۵ پل دژنکتور ABB مدل 1YHB00000000480  متناسب با حوزه فعالیت و کسب و کارتان  نیاز دارید؟

تیم مجرب سازه گستر پایتخت به پشتوانه 25 سال سابقه درخشان، آماده ارائه خدمات تامین انواع تجهیزات تخصصی مورد نیاز شماست. همین حالا تماس بگیرید !



 [ شماره تماس : 32 20 17 66 - 021 ]



[  مشاوره با کارشناسان سازه گستر پایتخت  ]

سوالات متداول

سوال ۱: آرایش کنتاکت‌های ۳ باز و ۲ بسته (3NO + 2NC) در این پارت‌نامبر چه کاربرد عملی در دژنکتور VD4 دارد؟

• پاسخ: این آرایش دست شما را برای طراحی مدار فرمان کاملاً باز می‌گذارد. از ۳ کنتاکت باز (NO) معمولاً برای روشن کردن چراغ سیگنال سبز (وضعیت وصل کلید)، ارسال سیگنال به سیستم مانیتورینگ SCADA و فعال‌سازی رله‌های اینترلاک استفاده می‌شود. از ۲ کنتاکت بسته (NC) نیز برای روشن کردن چراغ سیگنال قرمز (وضعیت قطع کلید) و آماده‌سازی مدار مگنت وصل (Closing Coil) بهره می‌برند.


سوال ۲: مزیت فنی استفاده از پلاتین‌های با روکش نقره (Silver Contacts) در سوییچ موقعیت ABB چیست؟

• پاسخ: در محیط‌های صنعتی و پست‌های برق، جریان‌های فرمان بسیار حساس هستند. روکش نقره در پارت‌نامبر 1YHB00000000480 مانع از اکسیداسیون تیغه‌ها در مجاورت هوا و رطوبت می‌شود. این ویژگی مقاومت اهمی کنتاکت را نزدیک به صفر نگه می‌دارد، از پدیده «خال زدن» یا جوش خوردن پلاتین بر اثر جرقه‌های ریز جلوگیری می‌کند و دقت ارسال فرمان به رله‌های حفاظتی (مانند رله‌های سری REF) را تضمین می‌نماید.


سوال ۳: منظور از کدهای موقعیت S3 و S5C در مکانیزم فرمان دژنکتور چیست؟

• پاسخ: این کدها آدرس دقیق مکانیکی قطعه در کاتالوگ و نقشه‌های الکتریکی ABB هستند. سوییچ S3 به عنوان کنتاکت کمکی مستقیم مکانیزم عمل می‌کند و سوییچ S5C به عنوان سوییچ موقعیت نشان‌دهنده وضعیت کلی کلید تعریف می‌شود. این بلوک ۵ پل هر دو نقش S3 و S5C را به صورت یکپارچه در مکانیزم دژنکتورهای سری CL VD4 ایفا می‌کند.


سوال ۴: آیا این کنتاکت کمکی برای دژنکتورهای VD4 ثابت (Fixed) و کشویی (Withdrawable) به یک اندازه مناسب است؟

• پاسخ: بله، این سوییچ کمکی مستقیماً روی مکانیزم مجری فرمان (Operating Mechanism) کلید نصب می‌شود. بنابراین تا زمانی که دژنکتور شما از سری CL VD4 با پیش‌شماره سریال 1YHP باشد، بدون توجه به ثابت یا کشویی بودن بدنه دژنکتور، این قطعه به صورت فابریک و بدون نیاز به هیچ‌گونه تغییرات مکانیکی روی آن نصب می‌شود.


سوال ۵: علائم فیزیکی الکتریکی که نشان می‌دهند زمان تعویض کنتاکت کمکی 1YHB00000000480 فرارسیده چیست؟

• پاسخ: سه نشانه اصلی وجود دارد: اول، بروز خطا یا عدم تغییر وضعیت چراغ‌های سیگنال روی درب تابلو با وجود قطع و وصل شدن دژنکتور. دوم، سیاه شدن یا دفرمه شدن پلاستیک بدنه حول ترمینال‌ها ناشی از داغ شدن کنتاکت‌ها. سوم، شکستگی یا لق شدن اهرم محرک خطی و شفاف قطعه که باعث می‌شود سوییچ نتواند حرکت شفت دژنکتور را به درستی دنبال کند.
