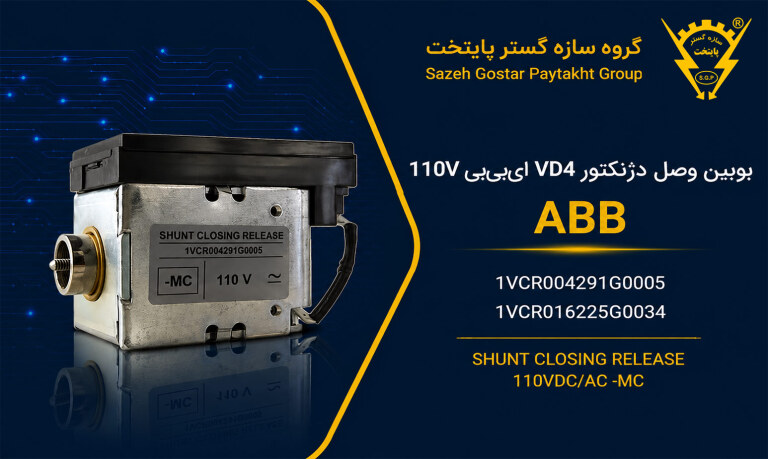

بوبین وصل دژنکتور VD4 ایبیبی 110V | کد 1VCR004291G0005, 1VCR016225G0034
در مدیریت فرآیندهای اتوماسیون و مانیتورینگ پستهای برق فشار متوسط، امکان فرماندهی از راه دور به تجهیزات، یک ضرورت اساسی است. بوبین وصل شنت دژنکتور ABB با کد فنی 1VCR004291G0005، 1VCR016225G0034 کلیدیترین قطعه جانبی الکتریکی برای اعمال فرمان وصل (Close) از راه دور (Remote) به مدارشکن است. این رلیز الکترومکانیکی با ولتاژ کاری 110 ولت (هم AC و هم DC)، نیروی الکتریکی حاصل از اتاق کنترل را به یک ضربه مکانیکی تبدیل کرده و با رها کردن فنر شارژ شده دژنکتور، مدار را به سرعت و با بیشترین ضریب ایمنی وصل میکند.

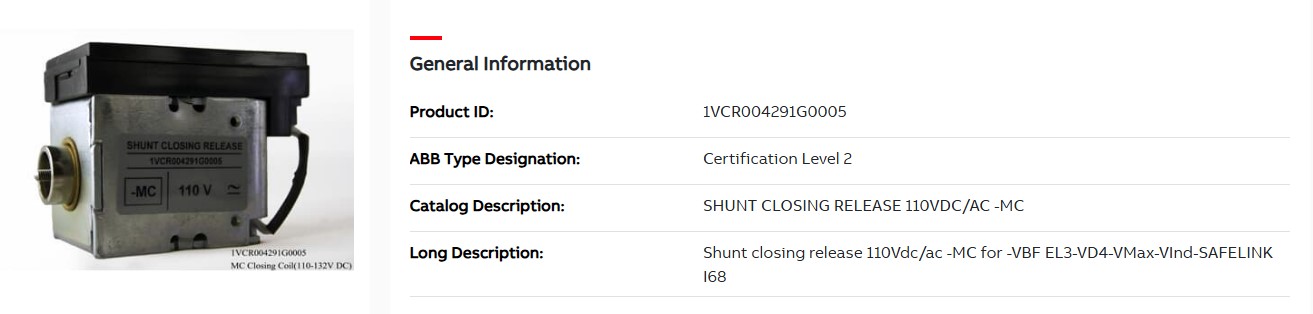

مشخصات فنی و ساختار1VCR004291G0005
| ویژگی | مقادیر و اطلاعات فنی |
|---|---|
| کد فنی سازنده (Part Number) | 1VCR016225G0034, 1VCR004291G0005 |
| نام تجاری تجهیز | Shunt Closing Release (-MC) |
| برند سازنده | ABB (ایبیبی) |
| ولتاژ نامی کارکرد | 110V AC / DC (محدوده عملکرد ایمن 110V-132V) |
| مکانیزم فرمان سازگار | مکانیزمهای مکانیکی سری EL1 / EL2 / EL3 |
| مدلهای دژنکتور سازگار | VD4 , VMax , VInd , VBF , SAFELINK I68 |
| سطح گواهی ساخت | Certification Level 2 (تضمین کارکرد در شرایط سخت صنعتی) |
در سیستمهای توزیع انرژی و تابلوهای برق ولتاژ متوسط (MV)، پایش پایداری ولتاژ مدار فرمان نقشی حیاتی در سلامت تجهیزات دارد. افت ناگهانی یا قطع ولتاژ میتواند عملکرد مکانیزمهای حفاظتی را مختل کرده و خسارات سنگینی به بار آورد. بوبین آندر ولتاژ دژنکتور VD4 ایبیبی با کد فنی 1VCR016225G0034، به عنوان یک رلیز حفاظتی هوشمند (Undervoltage Release)، وظیفه دارد به محض تشخیص افت ولتاژ فرمان، دژنکتور را به صورت خودکار و ایمن قطع (Trip) کند. این قطعه یدکی اورجینال، تضمینکننده پایداری عملکرد دژنکتورهای خلأ محبوب سری VD4 شرکت ABB در شرایط اضطراری است.
ویژگیهای برجسته و مزایای بوبین وصل 110 ولت ABB
- سازگاری گسترده با پلتفرمهای ABB: این قطعه یک کُد مولتی-پلتفرم (Multi-platform) است و علاوه بر دژنکتور خلأ VD4، روی سریهای VMax، VInd و سکسیونرهای SafeLink نیز به صورت کاملاً بومی (Native) نصب میشود.
- پشتیبانی دوگانه از جریان AC و DC: این بوبین مهندسی شده تا با هر دو نوع جریان متناوب و مستقیم در شبکه فرمان (110V AC/DC) سازگار باشد و پایداری عملکردی بینظیری ارائه دهد.
- سرعت عملکرد بسیار بالا (Rapid Closing): برای حفظ پایداری شبکه و سنکرونسازی دقیق، این بوبین زمان پاسخدهی مکانیزم وصل دژنکتور را به چند میلی-ثانیه محدود میکند.
- طراحی ماژولار و مقاوم: ساختار فشرده و بدنه مستحکم این بوبین، مقاومت بالایی در برابر لرزشهای شدید ناشی از عملکرد دژنکتور و همچنین دمای بالای محفظه فرمان دارد.
کاربردهای اصلی بوبین وصل دژنکتور VD4 ایبیبی 110V | ABB 1VCR004291G0005 و 1VCR016225G0034 در صنایع
این بوبین وصل شنت (کد 1VCR004291G0005 و 1VCR016225G0034 ) برای کنترل پذیری دژنکتورها از اتاق فرمان (توسط سیستمهای اسکادا و رلههای حفاظتی) در محیطهای زیر الزامی است:
- تابلوهای برق فشار متوسط سری UniGear ZS1 شرکت ABB
- اتاقهای کنترل مرکزی پستهای فوق توزیع برق منطقهای
- سیستمهای اتوماسیون برق کارخانجات بزرگ (فولاد، پتروشیمی، خطوط ذوب و رولینگ)
- راهاندازی و جابجایی ترانسفورماتورهای قدرت از راه دور
ویژگیهای برجسته بوبین آندر ولتاژ 1VCR016225G0034 ABB
- حفاظت خودکار در برابر افت ولتاژ: طبق استانداردهای بینالمللی، این بوبین به محض افت ولتاژ مدار فرمان به محدوده ۳۵ تا ۷۰ درصد ولتاژ نامی، فرمان قطع مکانیکی آزاد (Free Trip) را به دژنکتور صادر میکند.
- قفل ایمنی برای جلوگیری از وصل ناخواسته: تا زمانی که ولتاژ تغذیه مدار فرمان به حد نرمال و ایمن (بالای ۸۵٪ ولتاژ نامی) نرسد، این بوبین اجازه وصل مجدد (Close) را به دژنکتور نخواهد داد.
- مجهز به برد الکترونیکی کنترل: وجود برد تغذیه الکترونیکی درون این مدل، مانع از سوختن بوبین در نوسانات لحظهای شده و مصرف انرژی آن را در حالت تحریک به حداقل میرساند.
- طراحی ماژولار (پلاگین): این تجهیز جانبی به راحتی و با کمترین نیاز به ابزار در محفظه فرمان دژنکتور VD4 نصب شده و فرآیند تعمیر و نگهداری تابلوسازان را تسریع میکند.
این رلیز حفاظتی در تمام دژنکتورهای VD4 نصب شده در سلولهای فشار متوسط (مانند تابلوهای سری UniGear) کاربرد دارد:
- پستهای توزیع، فوقتوزیع و انتقال شبکه برق کشوری
- نیروگاههای تولید برق (فسیلی، مقیاس کوچک و مزارع خورشیدی/بادی)
- صنایع مادر شامل فولاد، سیمان، معادن، نفت، گاز و پتروشیمی
- سیستمهای برق اضطراری خطوط مترو، فرودگاهها و دیتاسنترهای حساس
آیا به بوبین وصل دژنکتور VD4 ایبیبی 110V | کد 1VCR004291G0005 , 1VCR016225G0034 متناسب با حوزه فعالیت و کسب و کارتان نیاز دارید؟
تیم مجرب سازه گستر پایتخت به پشتوانه 25 سال سابقه درخشان، آماده ارائه خدمات تامین انواع تجهیزات تخصصی مورد نیاز شماست. همین حالا تماس بگیرید !
[ شماره تماس : 32 20 17 66 - 021 ]
[ مشاوره با کارشناسان سازه گستر پایتخت ]
سوالات متداول (FAQ)
۱. بوبین وصل شنت 1VCR004291G0005 دقیقاً چه وظیفهای در دژنکتور VD4 دارد؟
وقتی اپراتور از اتاق کنترل (یا رله حفاظتی به صورت خودکار) دکمه وصل را میزند، یک پالس ۱۱۰ ولتی به این بوبین ارسال میشود. بوبین تحریک شده و ضامن مکانیکی مکانیزم فرمان را رها میکند تا فنر وصل آزاد شده و کنتاکتهای دژنکتور به سرعت بسته شوند.
۲. تفاوت این بوبین (Closing Coil) با بوبین شنت قطع (Opening/Trip Coil) چیست؟
هر دو با پالس الکتریکی کار میکنند؛ اما بوبین وصل برای «بستن و برقرار کردن جریان مدار» به کار میرود و بوبین قطع، معکوس آن عمل کرده و دژنکتور را در زمان بروز خطا یا به صورت دستی باز میکند.
۳. آیا این بوبین نیاز به اتصال دائم به برق دارد؟
خیر. بوبینهای وصل شنت نباید به طور دائم زیر بار ولتاژ باشند. آنها فقط با یک پالس لحظهای (Pulse-operated) عمل میکنند. پس از تغییر وضعیت دژنکتور، یک کنتاکت کمکی داخلی (Auxiliary Contact) به صورت خودکار مسیر جریان بوبین را قطع میکند تا از سوختن سیمپیچ جلوگیری شود.
۴. آیا این کد فنی برای سطح ولتاژ ۲۲۰ ولت نیز مناسب است؟
خیر. این کد به طور دقیق برای سطح ولتاژ فرمان 110V AC/DC کالیبره شده است. برای سطح ولتاژ 220 ولت، شرکت ABB کدهای فنی دیگری (مانند کد انتهایی G0007) را ارائه میدهد.
