رله حفاظتی اضافه‌جریان زیمنس مدل SIPROTEC 7SJ82

رله حفاظتی Siemens SIPROTEC 7SJ82 یکی از پیشرفته‌ترین تجهیزات حفاظتی در سیستم‌های قدرت مدرن است که برای حفاظت مطمئن و اقتصادی از فیدرها، خطوط انتقال، بانک‌های خازنی و تجهیزات شبکه‌های فشار متوسط و فشار قوی طراحی شده است. این رله که در خانواده SIPROTEC 5 قرار دارد، با بهره‌گیری از فناوری دیجیتال و نرم‌افزار مهندسی قدرتمند DIGSI 5، امکان پیاده‌سازی راهکارهای کامل حفاظتی، کنترلی، اتوماسیون و مانیتورینگ را فراهم می‌کند.

در شبکه‌های برق امروزی که پایداری و قابلیت اطمینان اهمیت بسیار بالایی دارد، استفاده از رله‌های هوشمند مانند 7SJ82 نقش کلیدی در جلوگیری از آسیب‌های گسترده ناشی از اتصال کوتاه، اضافه جریان، خطای زمین و ناپایداری شبکه دارد. این رله با طراحی فشرده و اقتصادی خود، گزینه‌ای ایده‌آل برای پروژه‌های صنعتی، نیروگاهی و زیرساخت‌های توزیع انرژی محسوب می‌شود.

رله SIPROTEC 7SJ82 از الگوریتم‌های حفاظتی پیشرفته بهره می‌برد که امکان تشخیص سریع خطا و جداسازی انتخابی بخش معیوب شبکه را فراهم می‌سازد. این ویژگی باعث افزایش پایداری سیستم و کاهش خاموشی‌های ناخواسته می‌شود. علاوه بر این، پشتیبانی از استانداردهای ارتباطی مدرن مانند IEC 61850 موجب می‌شود این رله به‌راحتی در سیستم‌های اتوماسیون دیجیتال و شبکه‌های هوشمند (Smart Grid) ادغام گردد.

از دیگر مزایای مهم این محصول می‌توان به امنیت سایبری مطابق استانداردهای NERC CIP، قابلیت ثبت رویدادها، طراحی مقاوم در شرایط محیطی سخت و انعطاف‌پذیری بالا در ورودی‌ها و خروجی‌ها اشاره کرد. این ویژگی‌ها باعث شده است 7SJ82 به عنوان یک انتخاب مطمئن برای حفاظت از تجهیزات حیاتی شبکه‌های قدرت شناخته شود.

در مجموع، رله Siemens SIPROTEC 7SJ82 ترکیبی از عملکرد بالا، قابلیت اطمینان، انعطاف‌پذیری و تکنولوژی روز دنیا است که آن را به یکی از بهترین گزینه‌ها برای حفاظت شبکه‌های الکتریکی تبدیل کرده است.

معرفی کلی رله حفاظتی اضافه‌جریان زیمنس مدل SIPROTEC 7SJ82

رله 7SJ82 یکی از اعضای سری SIPROTEC 5 شرکت Siemens است که برای حفاظت اضافه جریان و فیدر طراحی شده است. این رله به دلیل طراحی غیرماژولار (Non-modular) در دسته رله‌های اقتصادی و جمع‌وجور قرار می‌گیرد.

ویژگی‌های سخت‌افزاری SIPROTEC 7SJ82

• 4 ورودی جریان (CT)
• 0 تا 3 ورودی ولتاژ (اختیاری)
• 3/7 یا 11/23 ورودی و خروجی باینری (بسته به مدل)

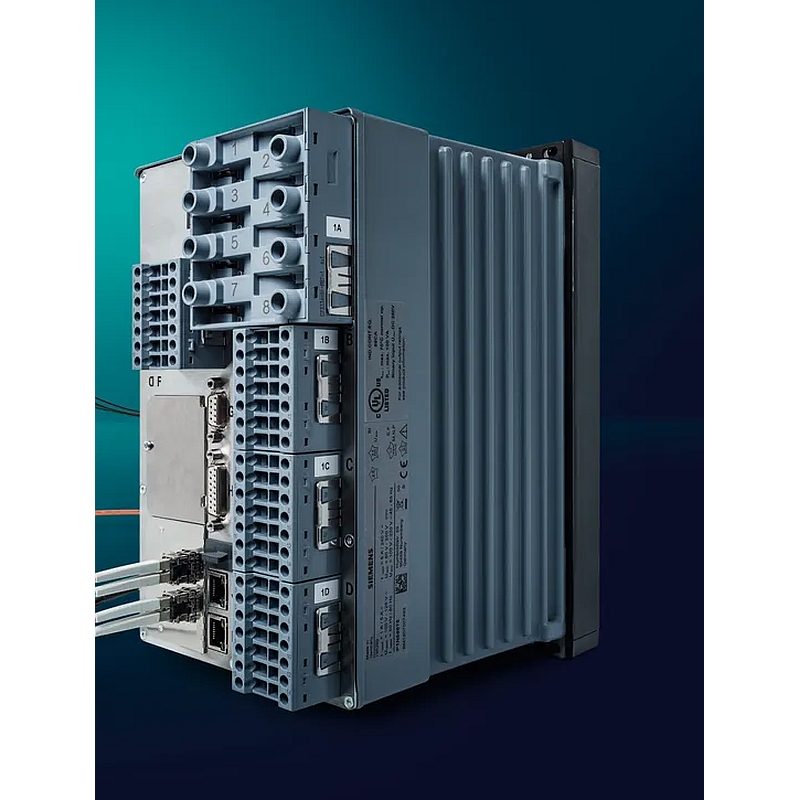

• ترمینال‌های قابل جدا شدن (Pluggable)
• نمایشگر کوچک یا بزرگ قابل انتخاب
• پوشش محافظ (Conformal Coating) برای شرایط سخت محیطی

عملکردهای حفاظتی (Protection Functions)

رله 7SJ82 دارای قابلیت‌های حفاظتی متنوع است:

• حفاظت اضافه جریان (Overcurrent Protection)
• حفاظت اضافه جریان جهت‌دار (Directional OC)
• تشخیص خطای زمین حساس
• حفاظت موتور
• نظارت بر جریان کم (Undercurrent)
• کنترل زمان راه‌اندازی
• حفاظت حرارتی (Thermal Overload)
• حفاظت خرابی کلید (Breaker Failure Protection)
• حفاظت عدم تعادل بار
• قفل حفاظتی (Lockout)

رله چیست و چه کاربردی دارد؟

رله حفاظتی (Protection Relay) یک تجهیز هوشمند در سیستم‌های برق است که وظیفه دارد شرایط غیرعادی مانند اتصال کوتاه، اضافه بار یا خطای زمین را تشخیص داده و در صورت نیاز، مدار را به صورت خودکار قطع کند تا از آسیب به تجهیزات جلوگیری شود.

رله‌ها انواع مختلفی دارند، از جمله:

• رله اضافه جریان (Overcurrent Relay)
• رله دیفرانسیل (Differential Relay)
• رله فاصله‌ای (Distance Relay)
• رله حفاظتی موتور
• رله ولتاژ و فرکانس

 رله (7SJ82) در کدام دسته قرار دارد؟

رله Siemens 7SJ82 در دسته رله‌های اضافه جریان و حفاظت فیدر (Feeder Protection Relay) قرار می‌گیرد و همچنین می‌تواند به عنوان بکاپ برای سایر رله‌های حفاظتی مانند ترانسفورماتور، ژنراتور و موتور استفاده شود.

تفاوت رله حفاظتی زیمنس مدل 7SJ82 با مدل‌های مشابه

• 7SJ82: غیرماژولار، اقتصادی، مناسب فیدر و خطوط ساده
• 7SJ85: قابل توسعه و قدرتمندتر با I/O بیشتر
• 7SJ86: مناسب حفاظت بکاپ و کاربردهای خاص خط

کاربردها

• حفاظت خطوط انتقال و توزیع
• حفاظت فیدرها
• حفاظت بانک‌های خازنی
• حفاظت موتورهای صنعتی
• شبکه‌های حلقوی و شعاعی
• سیستم‌های Smart Grid
• حفاظت پشتیبان تجهیزات قدرت

آیا به شاسی رله حفاظتی اضافه‌جریان زیمنس مدل SIPROTEC 7SJ82 متناسب با حوزه فعالیت و کسب و کارتان  نیاز دارید؟

تیم مجرب سازه گستر پایتخت به پشتوانه 25 سال سابقه درخشان، آماده ارائه خدمات تامین انواع تجهیزات تخصصی مورد نیاز شماست. همین حالا تماس بگیرید !



 [ شماره تماس : 32 20 17 66 - 021 ]



[  مشاوره با کارشناسان سازه گستر پایتخت  ]

سوالات متداول (FAQ)

1. رله Siemens 7SJ82 چه کاربردی دارد؟

این رله برای حفاظت اضافه جریان، خطاهای زمین و حفاظت فیدرها در شبکه‌های برق فشار متوسط و قوی استفاده می‌شود.

2. تفاوت 7SJ82 با 7SJ85 چیست؟

مدل 7SJ82 غیرماژولار و اقتصادی است، در حالی که 7SJ85 قابلیت توسعه و ورودی/خروجی بیشتری دارد.

3. آیا رله 7SJ82 از IEC 61850 پشتیبانی می‌کند؟

بله، این رله از نسخه‌های مختلف IEC 61850 (Edition 1, 2.0, 2.1) پشتیبانی می‌کند.

4. آیا این رله برای موتور هم استفاده می‌شود؟

بله، علاوه بر فیدر، می‌تواند برای حفاظت موتورهای صنعتی نیز استفاده شود.

5. آیا امکان استفاده به عنوان بکاپ حفاظتی وجود دارد؟

بله، این رله می‌تواند به عنوان حفاظت پشتیبان برای ترانسفورماتورها، ژنراتورها و خطوط استفاده شود.
