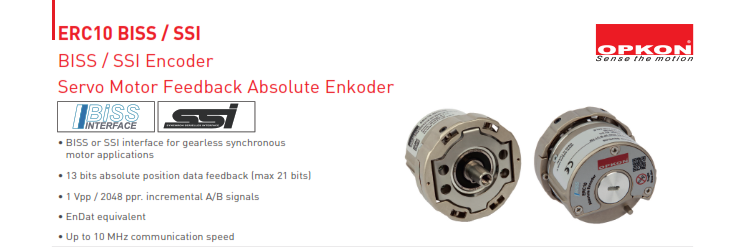

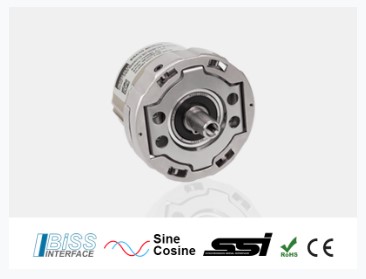

انکودر مطلق OPKON ERC10 BISS / SSI هالو شفت 56mm با رزولوشن 13 تا 21 بیت مخصوص سروو موتور

انکودر مطلق OPKON ERC10 با رابط BISS/SSI، دقت بالا تا 21 بیت، خروجی سینوسی 1Vpp و مناسب برای سروو موتورهای گیرلس و سیستم‌های کنترل دقیق صنعتی.

دقتی که حتی بعد از قطع برق هم باقی می‌ماند

در سیستم‌های کنترل حرکت مدرن، دانستن موقعیت دقیق محور فقط یک مزیت نیست، بلکه یک ضرورت است. انکودر OPKON ERC10 برای همین هدف طراحی شده است: ارائه موقعیت مطلق و بدون خطا در هر لحظه از عملکرد سیستم.



این انکودر از نوع Optical Absolute Encoder بوده و با استفاده از پروتکل‌های پیشرفته BISS و SSI، اطلاعات موقعیت را با سرعت بسیار بالا (تا 10MHz) به کنترلر منتقل می‌کند.



حتی در صورت قطع برق، این انکودر موقعیت دقیق محور را حفظ می‌کند و از نیاز به Homing مجدد جلوگیری می‌کند—مزیتی حیاتی در سیستم‌های حساس صنعتی.

چرا OPKON ERC10؟

• دقت بالا تا 21 بیت در BISS
• ارتباط سریع و پایدار SSI / BISS
• مناسب برای سروو موتورهای گیرلس
• حفظ موقعیت حتی پس از قطع برق
• خروجی ترکیبی مطلق + SinCos افزایشی
• مقاومت مناسب در محیط صنعتی (IP47)

کاربردهای حرفه‌ای انکودر مطلق اوپکن OPKON ERC10 BISS / SSI:

این انکودر در صنایع پیشرفته‌ای مانند رباتیک، CNC، اتوماسیون دقیق و سروو درایوها استفاده می‌شود، جایی که کوچک‌ترین خطا می‌تواند عملکرد کل سیستم را مختل کند.

انکودر OPKON ERC10 یک انکودر مطلق نوری (Optical Absolute Encoder) است که برای ارائه فیدبک دقیق موقعیت در سروو موتورهای گیرلس و سیستم‌های کنترل پیشرفته طراحی شده است.

این انکودر با استفاده از تکنولوژی نوری و دیسک کدگذاری شده، موقعیت زاویه‌ای محور را به داده دیجیتال تبدیل کرده و از طریق رابط‌های صنعتی BISS و SSI با سرعت بالا (تا 10MHz) به سیستم کنترل ارسال می‌کند.

یکی از ویژگی‌های مهم این محصول، قابلیت ارائه داده موقعیت حتی پس از قطع برق است که آن را برای سیستم‌های حساس مانند رباتیک و سروو درایوها بسیار ارزشمند می‌کند.

همچنین این انکودر علاوه بر خروجی مطلق، سیگنال‌های افزایشی 1Vpp / 2048 PPR SinCos نیز ارائه می‌دهد که برای کنترل دقیق‌تر حرکت استفاده می‌شود.

ویژگی‌های کلیدی OPKON ERC10 BISS / SSI:

• نوع: انکودر مطلق نوری (Absolute Optical Encoder)
• مدل: OPKON ERC10
• رابط: BISS / SSI
• رزولوشن: 13 بیت (تا 21 بیت در BISS)
• قطر بدنه: 56 میلی‌متر
• خروجی افزایشی: 1Vpp / 2048 PPR SinCos
• سرعت انتقال: تا 10MHz
• پروتکل داده: RS485، Gray / Binary Code
• ولتاژ کاری: 5 تا 20V DC
• حفاظت: IP47
• مصرف جریان: حداکثر 130mA

کاربردهای ERC10 BISS / SSI:

• سروو موتورهای گیرلس
• سیستم‌های رباتیک صنعتی
• ماشین‌آلات CNC
• اتوماسیون دقیق صنعتی
• سیستم‌های کنترل حرکت پیشرفته

انکودر چیست و چه تفاوتی با انکودر مطلق دارد؟

انکودر (Encoder) یک سنسور دقیق برای اندازه‌گیری موقعیت، سرعت و جهت حرکت است که با تبدیل حرکت مکانیکی به سیگنال الکتریکی، در سیستم‌های صنعتی و اتوماسیون نقش حیاتی دارد.

در میان انواع انکودرها، انکودرهای مطلق (Absolute Encoder) پیشرفته‌ترین نوع محسوب می‌شوند. برخلاف انکودرهای افزایشی که فقط تغییرات حرکت را گزارش می‌دهند، انکودر مطلق در هر لحظه موقعیت دقیق محور را به‌صورت عددی واقعی ارائه می‌دهد حتی بعد از قطع برق یا ریست سیستم.

عملکرد انکودر مطلق چگونه است؟

در انکودرهای نوری مطلق، یک دیسک کدگذاری‌شده شامل بخش‌های شفاف و مات وجود دارد. با عبور نور از این دیسک، سیگنال‌های دیجیتال تولید می‌شوند که موقعیت دقیق محور را مشخص می‌کنند.

این داده‌ها از طریق پروتکل‌های ارتباطی صنعتی مانند SSI یا BiSS به کنترلر منتقل می‌شوند.

انواع انکودر مطلق:

• Single Turn (تک دور)
• Multi Turn (چند دور)
• Optical Absolute Encoder (نوری)
• Magnetic Absolute Encoder

آیا به انکودر مطلق اوپکن OPKON ERC10 BISS / SSI هالو شفت 56mm با رزولوشن 13 تا 21 بیت مخصوص سروو موتور  متناسب با حوزه فعالیت و کسب و کارتان  نیاز دارید؟

تیم مجرب سازه گستر پایتخت به پشتوانه 25 سال سابقه درخشان، آماده ارائه خدمات تامین انواع تجهیزات تخصصی مورد نیاز شماست. همین حالا تماس بگیرید !



 [ شماره تماس : 32 20 17 66 - 021 ]



[  مشاوره با کارشناسان سازه گستر پایتخت  ]

سوالات متداول (FAQ)

1. انکودر OPKON ERC10 چه نوع انکودری است؟

این محصول یک انکودر مطلق نوری (Absolute Optical Encoder) است که موقعیت دقیق محور را به صورت دیجیتال ارائه می‌دهد.

2. تفاوت انکودر مطلق با افزایشی چیست؟

انکودر مطلق حتی پس از قطع برق موقعیت دقیق را حفظ می‌کند، اما انکودر افزایشی فقط تغییرات حرکت را اندازه‌گیری می‌کند.

3. این انکودر از چه پروتکل‌هایی پشتیبانی می‌کند؟

این مدل از BISS و SSI پشتیبانی می‌کند که پروتکل‌های سریع و دقیق صنعتی برای انتقال داده هستند.

4. رزولوشن این انکودر چقدر است؟

رزولوشن آن 13 بیت تا 21 بیت (در حالت BISS) است که دقت بسیار بالایی در کنترل موقعیت فراهم می‌کند.

5. آیا این انکودر برای سروو موتور مناسب است؟

بله، این مدل به‌طور ویژه برای سروو موتورهای گیرلس و سیستم‌های کنترل دقیق طراحی شده است.

6. خروجی SinCos چه کاربردی دارد؟

خروجی 1Vpp SinCos برای کنترل دقیق‌تر حرکت و فیدبک نرم در سیستم‌های سروو استفاده می‌شود.

7. آیا این انکودر در برابر شرایط صنعتی مقاوم است؟

بله، این محصول دارای استاندارد حفاظتی IP47 بوده و برای محیط‌های صنعتی مناسب است.
