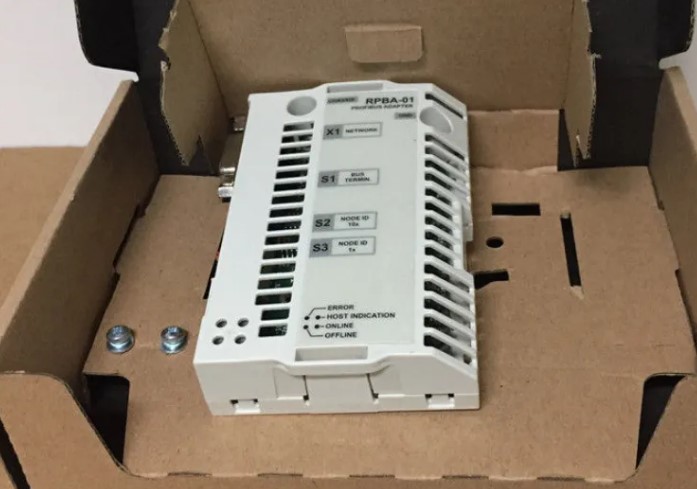

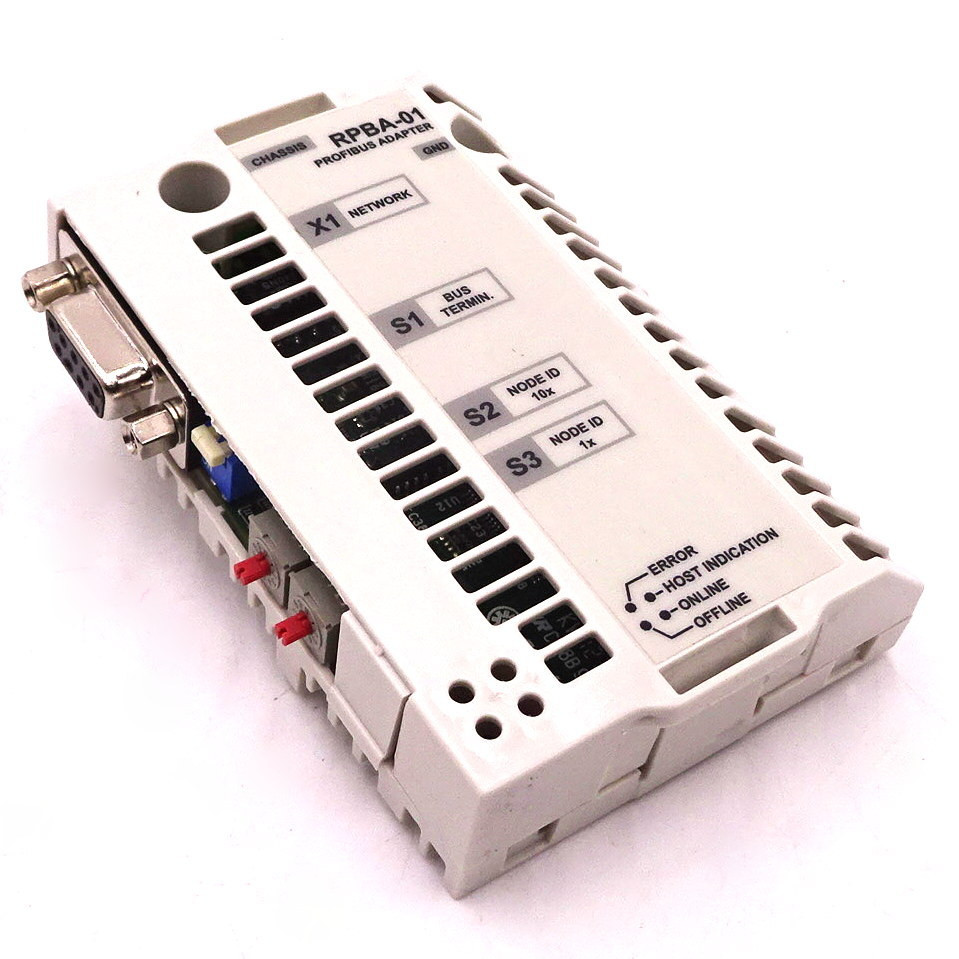

ماژول آداپتور ارتباطی ABB RPBA-01 PROFIBUS DP
ماژول آداپتور ارتباطی ABB RPBA-01 یک گزینهی اختیاری و حرفهای برای اتصال درایوهای صنعتی ABB به شبکههای PROFIBUS DP است. این ماژول با شماره قطعه 3ABD64606859، ارتباطی پایدار و پرسرعت بین درایو و سیستمهای کنترل مرکزی (PLC/DCS) برقرار میکند و امکان کنترل، مانیتورینگ و عیبیابی درایو را از طریق پروتکل استاندارد PROFIBUS DP فراهم میسازد.
RPBA-01 با پشتیبانی از پروتکلهای DP-V0 و DP-V1، قابلیت ارتباط چرخهای (Cyclic) و غیرچرخهای (Acyclic) را داراست و برای محیطهای صنعتی با نیاز به قابلیت اطمینان بالا طراحی شده است. این ماژول با درایوهای سری ACS550، ACS800 و DCS800 (با گزینه +K454) سازگار بوده و نصب آن به صورت پلاگ-این (Plug-in) روی اسلات ماژول درایو انجام میشود. استفاده از این آداپتور، یکپارچهسازی ساده و سریع درایو با شبکههای میدباس موجود را بدون نیاز به تجهیزات اضافی ممکن میسازد.
مشخصه | مقدار |
|---|---|
برند | ABB |
مدل | RPBA-01 |
نوع | ماژول آداپتور ارتباطی PROFIBUS DP |
شماره قطعه | 3ABD64606859 |
پروتکلهای پشتیبانیشده | PROFIBUS DP-V0 و DP-V1 |
رابط شبکه | PROFIBUS DP |
اتصال به درایو | کانکتور موازی 34 پین |
ولتاژ تغذیه | 5 ولت DC |
وزن | 200 گرم |
ابعاد | 165 × 115 × 50 میلیمتر |
دمای کاری | تا 40+ درجه سانتیگراد |
درجه حفاظت | IP20 |
روش نصب | پلاگ-این (Plug-in) |
کد HS | 8504.90 |
آیا به ماژول آداپتور ارتباطی ABB RPBA-01 PROFIBUS DP متناسب با حوزه فعالیت و کسب و کارتان نیاز دارید؟
تیم مجرب سازه گستر پایتخت به پشتوانه 25 سال سابقه درخشان، آماده ارائه خدمات تامین انواع تجهیزات تخصصی مورد نیاز شماست. همین حالا تماس بگیرید !
[ شماره تماس : 32 20 17 66 - 021 ]
[ مشاوره با کارشناسان سازه گستر پایتخت ]
سوالات متداول (FAQ)
۱. ماژول ABB RPBA-01 چه کاربردی دارد؟
این ماژول یک آداپتور ارتباطی است که درایوهای صنعتی ABB (سریهای ACS550، ACS800 و DCS800) را به شبکه PROFIBUS DP متصل میکند. با نصب این ماژول، درایو میتواند بهعنوان یک ایستگاه (Slave) در شبکه PROFIBUS عمل کرده و با PLC یا سیستمهای کنترلی ارتباط برقرار کند.
۲. آیا RPBA-01 با درایو ACS880 سازگار است؟
خیر. این ماژول بهطور خاص برای سریهای ACS550، ACS800 و DCS800 (با گزینه +K454) طراحی شده است. برای درایوهای سری ACS880، باید از ماژولهای ارتباطی متناسب با آن سری مانند FPBA-01 یا FSCA-01 استفاده کنید.
۳. تفاوت بین پروتکلهای DP-V0 و DP-V1 چیست؟
DP-V0 برای ارتباط چرخهای (Cyclic) استفاده میشود که دادههای فرآیندی مانند سرعت، جریان و وضعیت درایو را بهصورت دورهای تبادل میکند. DP-V1 ارتباط غیرچرخهای (Acyclic) را فراهم میکند که برای تنظیم پارامترها، عیبیابی و پیکربندی درایو بدون اختلال در ارتباط چرخهای اصلی کاربرد دارد. RPBA-01 از هر دو پروتکل پشتیبانی میکند.
۴. نحوه نصب ماژول چگونه است؟
ماژول RPBA-01 بهصورت پلاگ-این (Plug-in) مستقیماً روی کانکتور موازی 34 پین داخل اسلات ماژول درایو نصب میشود. نیازی به سیمکشی داخلی اضافی ندارد و بهسادگی روی برد درایو قرار میگیرد.
۵. ولتاژ تغذیه ماژول چگونه تأمین میشود؟
این ماژول با 5 ولت DC تغذیه میشود که مستقیماً از درایو از طریق کانکتور 34 پین دریافت میکند. بنابراین نیازی به منبع تغذیه خارجی جداگانه نیست.
۶. LEDهای روی ماژول چه وضعیتهایی را نشان میدهند؟
ماژول دارای LEDهای نشانگر است که وضعیتهای زیر را نمایش میدهند:
- LED وضعیت ماژول: روشن بودن ماژول و آمادهبهکار بودن آن
- LED فعالیت شبکه: فعالیت ارتباطی روی باس PROFIBUS
- LED خطا: وجود خطا در ارتباط یا پیکربندی
۷. آیا میتوان از این ماژول برای کنترل همزمان چند درایو استفاده کرد؟
بله. هر ماژول RPBA-01 مختص یک درایو است، اما در شبکه PROFIBUS میتوان چندین درایو مجهز به RPBA-01 را بهعنوان ایستگاههای مختلف به یک باس PROFIBUS متصل کرد و همه را از یک PLC کنترل نمود.
۸. حداکثر دمای کاری مجاز ماژول چقدر است؟
دمای کاری مجاز برای این ماژول تا 40+ درجه سانتیگراد است. در صورت استفاده در محیطهای با دمای بالاتر، باید از تهویه مناسب یا تابلو برق خنکشونده استفاده کنید.
