سنسور اولتراسونیک ifm

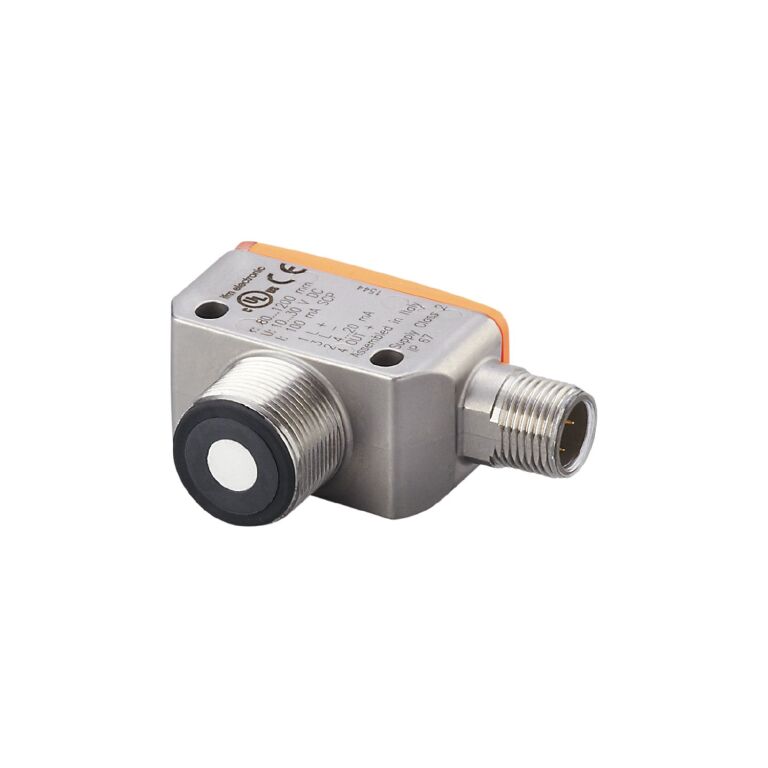

Ultrasonic sensor UGT593

در محیط‌های صنعتی امروز، دقت، سرعت و پایداری در تشخیص اجسام بدون تماس اهمیت فزاینده‌ای دارد. حسگر اولتراسونیک مدل UGT593 با طراحی مقاوم و کارآمد، راه حلی بهینه برای تشخیص غیرتماسی با دامنه کاری گسترده ارائه می‌دهد. بدنه فلزی مستحکم با روکش مستراند (Rectangular metal housing) و رزوه M18 در جانب محصول نه تنها در برابر ضربات و شرایط سخت صنعتی مقاوم است، بلکه طراحی فشرده و صرفه‌جویی در فضا را در فضاهای محدود فراهم می‌کند. ماهیت غیرتماستی این حسگر، تشخیص را بدون توجه به رنگ، شفافیت یا ویژگی‌های سطحی جسم انجام می‌دهد و برای کاربردهای مختلفی که نیازمند اندازه‌گیری بدون تماس هستند، انتخابی هوشمندانه است.

شما می توانید برای خرید و اطلاع از قیمت سنسور اولتراسونیک ifm مدل Ultrasonic sensor UGT593 مورد نیاز خود از طریق مشاوره با کارشناسان سازه گستر پایتخت اقدام نمایید.



گروه سازه گستر پایتخت با تکیه بر بیش از 20 سال تجربه و فعالیت به عنوان تامین کننده تجهیزات و ملزومات صنعت برق کشور ( الکتریکال - مکانیکال - ابزار دقیق ) با افتخار آماده خدمت رسانی به فعالان صنعت برق و صاحبان صنایع می باشد.

شماره تماس : 32 20 17 66 - 021

پست الکترونیک: info@sazehgostarsgp.com
نشانی: تهران، میدان فردوسی، کوچه گلپرور، پلاک 20، واحد 25

این حسگر با طریق IO-Link ارتباط برقرار می‌کند و امکان پیکربندی دقیق و ساده پارامترها را فراهم می‌کند. طول پیامدهای واحدی و حداکثر طول تشخیص تا 800 میلی‌متر با هدف استاندارد 100×100 میلی‌متر، امکان استفاده در خطوط تولید، بسته‌بندی، روباتیک و سیستم‌های ایمنی را فراهم می‌کند. با استفاده از ورودی/خروجی پیکربندی‌شده و خروجی‌های PNP، می‌توانید یکپارچگی کامل با ماشین‌آلات کاربر را تضمین کنید و با گزینه‌هایی مانند حالت روشن/خاموش و تاخیر روشن شدن/خاموش شدن، هر سیستمی را بهینه کنید.

ویژگی‌های کلیدی این محصول شامل رزوه M18 برای نصب ساده و کم‌جا، مدار باز-باز یا بسته-باز قابل تنظیم، و محدوده حسگری 60 تا 800 میلی‌متر است. ارائه پایداری حرارتی و جبران دما، همراه با دقت بالا و تکرارپذیری به زیر 1% و 0.7%، کارایی مطمئن در شرایط مختلف را تضمین می‌کند. توان مصرفی کم (<35 mA)، حفاظت معکوس، و گواهی‌های EMC و UL همچنین به اعتماد به کیفیت و ایمنی کمک می‌کنند. اگر به دنبال حسگری با امکان Teach Function، مد‌های روشن/تیره، و پیکربندی دقیق از طریق IO-Link هستید، UGT593 گزینه‌ای بی‌نظیر برای بهینه‌سازی فرآیندهای صنعتی شما است.

• حسگر اولتراسونیک چیست و چقدر دقیق است؟

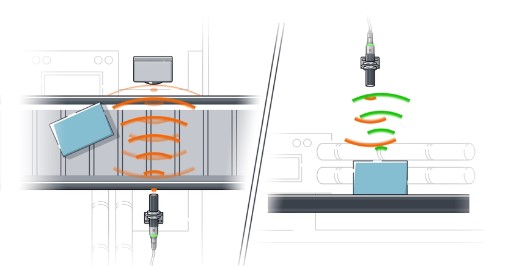

حسگرهای اولتراسونیک برای تشخیص موقعیت و اندازه‌گیری فاصله به صورت غیرتماعی از جامدات، پودرها و مایعات استفاده می‌شوند. این حسگرها موج صوتی را که فراتر از محدوده شنیداری انسان است، ارسال و دریافت می‌کنند. شیء مورد اندازه‌گیری امواج صوتی را بازتاب می‌دهد و فاصله با استفاده از زمان رفت و برگشت سیگنال محاسبه می‌شود. به عنوان نمونه، در فناوری بسته‌بندی، بسته‌های فِلمی یا ظروف پلاستیکی شفاف در صنایع غذایی به‌طور دقیق توسط این حسگرها شناسایی می‌شوند.

حتی در شرایط کار با آلودگی زیاد، گرد و غبار یا مه، حسگرها اشیاء را به‌طور پایدار و بدون کاهش دقت تشخیص می‌دهند.

حسگرهای اولتراسونیک جمع‌وجور-ifm؛ با میدان دید کم‌تر و طول شعاع حس بالاتر و وضوح بالا ارائه می‌شوند.

دسته‌بندی محصول شامل واحدهایی با خروجی سوئیچ‌پذیر قابل برنامه‌ریزی، خروجی آنالوگ یا ترکیبی از هر دو است. عملکرد خروجی، نقاط سوئیچ و محدوده اندازه‌گیری را می‌توان از طریق فشار دادن دکمه روی واحد یا Teach سیمی به‌راحتی تنظیم کرد.

برخی از حسگرها همچنین از IO-Link پیکربندی می‌شوند، مثلاً با استفاده از یک رابط USB. نرم‌افزار moneo برای نمایش، انتقال و آرشیو پارامترها به کار می‌رود.

• حسگرهای اولتراسونیک چگونه کار می‌کنند؟

حسگرهای اولتراسونیک با ارسال یک پالس صوتی با فرکانس بالاتر از محدوده شنوایی انسان کار می‌کنند (معمولاً 20 کیلوهرتز یا بیشتر). سپس زمان رفت و برگشت صوت را محاسبه می‌کند تا فاصله به شیء مشخص شود. با ضرب کردن این زمان در سرعت صوت، فاصله دقیق مشخص می‌شود.

برای اندازه‌گیری جریان، حسگرهای اولتراسونیک نحوه رفتار امواج صوتی در عبور از مایع را تحلیل می‌کنند تا نرخ جریان به‌طور دقیق محاسبه شود. پردازش پیشرفته سیگنال به خوانش‌های دقیق در شرایطی که دما و فشار تغییر می‌کند کمک می‌کند.

• دقت حسگرهای اولتراسونیک چگونه است؟

دقت به کیفیت حسگر، عوامل محیطی و جنس شیء هدف بستگی دارد. حسگرهای ساده که در پروژه‌های Arduino استفاده می‌شود، معمولاً دقتی در حدود ±3 میلی‌متر دارند و برای اندازه‌گیری فاصله عمومی مناسب‌اند اما برای کاربردهای دقیق کافی نیستند.

حسگرهای صنعتی اولتراسونیک معمولاً دقت به‌مراتب بالاتری ارائه می‌دهند و اغلب تا سطح میلی‌متر می‌رسند. این حسگرها از جبران دمایی، فیلتر سیگنال پیشرفته و طراحی بهتر ترانسدیور استفاده می‌کنند تا خطاهای ناشی از اختلالات هوای اطراف، رطوبت و ناهمگنی سطح کَش را کاهش دهند.

برای کارهای دقیق مثل پایش جریان یا کنترل کیفیت خودکار، انتخاب حسگر با دقت بالا حیاتی است.

• حسگر اولتراسونیک برای Arduino چگونه با حسگرهای صنعتی تفاوت دارد؟

برای پروژه‌های DIY یا نمونه‌سازی اتوماسیون، حسگرهای اولتراسونیک مناسب با Arduino گزینه‌ای ساده و مقرون به صرفه هستند. مثال‌هایی مانند HC-SR04 یا JSN-SR04T (نسخه ضدآب) معمولاً در رباتیک، تشخیص موانع و اندازه‌گیری سطح پایه استفاده می‌شوند.

اما این حسگرها به دقت، دوام و مقاومت محیطی که برای کاربردهای صنعتی دشوار لازم است، نمی‌رسند. بر خلاف حسگرهای صنعتی که خروجی‌های programmable، بدنه مقاوم و جبران دما را فراهم می‌کنند، حسگرهای Arduino فقط اندازه‌گیری فاصله دیجیتال ساده و با دقت متوسط ارائه می‌دهند.

• چگونه به حسگر اولتراسونیک وصل شویم؟

برای حسگرهای صنعتی: خروجی‌های قابل تنظیم (آنالوگ، دیجیتال یا IO-Link) وجود دارد تا به راحتی با سیستم‌های اتوماسیون، PLC و شبکه‌های کنترل صنعتی ادغام شوند. پیکربندی معمولاً از طریق دکمه‌های روی واحد، رابط کاربری نرم‌افزاری یا برنامه‌نویسی مستقیم IO-Link انجام می‌شود.

• کاربردهای حسگر اولتراسونیک: کجا استفاده می‌شوند؟

حسگرهای اولتراسونیک دامنه گسترده‌ای از کاربردها در صنایع مختلف دارند. توانایی تشخیص اشیاء، اندازه‌گیری فاصله و پایش سطح بدون تماس فیزیکی، آن‌ها را قدرتمند می‌کند.

کاربردهای معمول عبارتند از:

• اندازه‌گیری جریان: استفاده در حسگرهای جریان اولتراسونیک برای پایش حرکت مایع در خطوط لوله صنعتی.

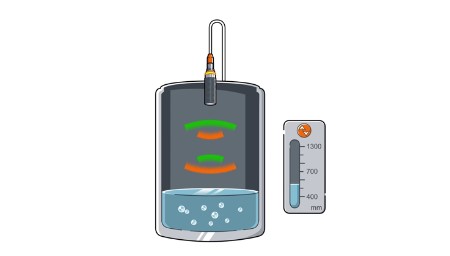

• تشخیص سطح: پایش سطح مخازن در تصفیه آب، فرایندهای شیمیایی و تولید مواد غذایی.

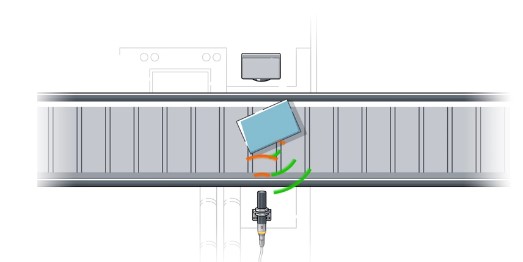

• تشخیص اشیاء و اتوماسیون: تضمین موقعیت‌پذیری دقیق و شمارش در خطوط تولید خودکار.
• حسگرهای نزدیکی: تشخیص اشیاء در بسته‌بندی، خودرو و سیستم‌های لجستیک.
• ممانعت از برخورد در رباتیک: استفاده در ربات‌های خودکار و پهپادها برای ناوبری.
• حسگرهای پارک و پایش فاصله خودرو: در خودروهای مدرن برای کمک پارک و جلوگیری از تصادف.

ویژگی‌های سنسور اولتراسونیک ifm مدل Ultrasonic sensor UGT593

• طراحی و مکانیک:
  • بدنه فشرده و مستریم با رزوه M18 در جانبی
  • پوشش فلزی مقاوم، مناسب برای فضاهای محدود و کاربری صنعتی سنگین
  • حفاظت IP67 برای مقاومت در برابر آب و گرد و خاک
• طراحی الکتریکی و خروجی:
  • طراحی الکتریکی: PNP
  • خروجی: Normally Open / Normally Closed (قابل پیکربندی)
  • جریان خروجی DC تا 100 mA، افت ولتاژ خروجی حداکثر 2.2 V
  • تعداد خروجی: 1 خروجی دیجیتال
  • ماکزیمم دامنه تشخیص: 60 تا 800 mm (هدف 100×100 mm)
  • حالت‌های عملیاتی: روشن‌/خاموش‌کردن، تاخیر، فاز Teach، حالت روشن/خاموش با نور/خاموش
• ارتباط و پروفایل‌ها:
  • رابط IO-Link، پروتکل COM2 38.4 kBaud
  • ورژن IO-Link 1.1؛ SDCI IEC 61131-9
  • پیکربندی و داده‌های فرآیند: 16-bit process value، 4-bit device status، 2-bit binary switching information

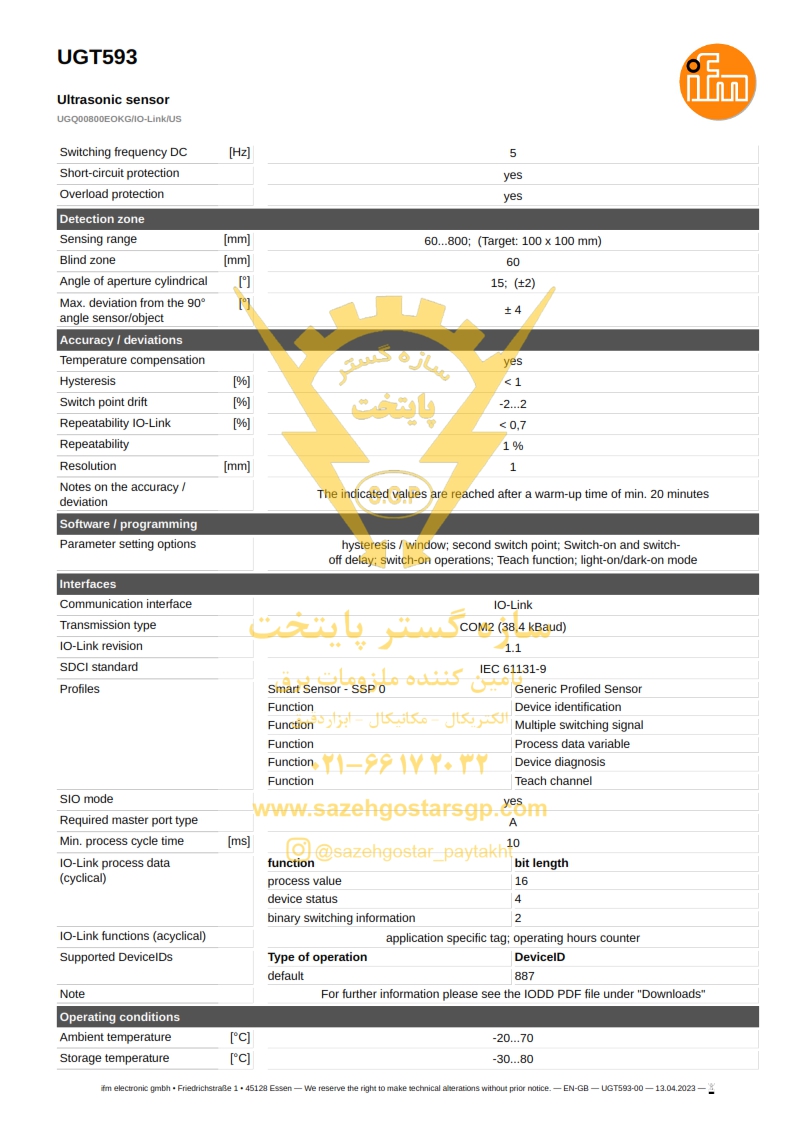

• عملکرد و دقت:
  • جبران دما و هیستزیس کمتر از 1%؛ تغییر نقطه سوئیچ ≤ ±2 تا 2% (وابسته به شرایط)
  • تکرارپذیری IO-Link ≤ 0.7% و دقت کلی ~1% (پس از گرمایش 20 دقیقه)
  • محدوده blind zone: 60 mm؛ شعاع اپراتور 15° (±2)
  • زمان تاخیر روشن/خاموش: کمتر از 0.3 ثانیه
• حفاظت و ایمنی:
  • حفاظت از اتصال معکوس و حفاظت در برابر اضافه‌بار و اتصال کوتاه
  • تحمل شوک و ارتعاش مطابق استانداردهای EN
• شرایط عملیاتی و محیطی:
  • دامنه دمای عملیاتی: -20 تا 70°C؛ دمای ذخیره‌سازی تا 80°C
  • کلاس حفاظتی: III؛ استاندارد UL با فهرست E174191
• سایر موارد:
  • ابعاد: 53 × 20 × 37.7 mm؛ وزن 98 g
  • اتصالات: 1× M12 کانکتور، کدینگ A
  • اقلام همراه: 1 عدد مهره M18 از جنس استینلس استیل برای نصب
  • منبع تغذیه کلاس 2 (طبق cULus)

آیا به سنسور اولتراسونیک ifm مدل Ultrasonic sensor UGT593  متناسب با حوزه فعالیت و کسب و کارتان  نیاز دارید؟

تیم مجرب سازه گستر پایتخت به پشتوانه 25 سال سابقه درخشان، آماده ارائه خدمات تامین انواع تجهیزات تخصصی مورد نیاز شماست. همین حالا تماس بگیرید !



 [ شماره تماس : 32 20 17 66 - 021 ]



[  مشاوره با کارشناسان سازه گستر پایتخت  ]

سوالات متداول (FAQ)

1. UGT593 برای چه کاربردهایی مناسب است؟

• تشخیص اجسام غیرتماسی در خطوط تولید، بسته‌بندی، روباتیک و سیستم‌های ایمنی. دامنه تشخیص تا 800 mm با هدف 100×100 mm مناسب برای سطوح و عملیات متنوع است.

2. چه نوع خروجی دارد و چگونه پیکربندی می‌شود؟

• خروجی دیجیتال از نوع PN P با امکان تنظیم حالت Normally Open یا Normally Closed است. پیکربندی از طریق IO-Link و گزینه‌های Teach، هیستزیس، پنجره تشخیص و تاخیر روشن/خاموش امکان‌پذیر است.

3. آیا حسگر مقاوم در برابر شوک و آب است؟

• بله. حفاظت IP67 دارد و با استانداردهای EMC و UL مطابقت می‌کند. دامنه دمایی عملیاتی گسترده است.

4. چگونه میزان دقت و تکرارپذیری را ارزیابی کنیم؟

• دقت بستگی به گرمایش اولیه دارد؛ پس از 20 دقیقه گرمایش، هیستزیس < 1% و تکرارپذیری IO-Link < 0.7% است. دامنه خطا در طول عمر به دلیل کالیبراسیون و شرایط محیطی قابل مقایسه است.

5. What master port type is required for IO-Link?

• نیازمند پورت Master از استاندارد A است و فرآیند داده‌ها به صورت cyclical پخش می‌شود.

6. آیا امکان استفاده با منابع تغذیه غیر-کالیبریه وجود دارد؟

• بله، منبع تغذیه 10 تا 30 VDC با کلاس 2 (طبق cULus) پشتیبانی می‌شود و دارای حفاظت در مقابل اتصال معکوس است.
