سنسور موقعیت ZZ0214 برند ifm

این حسگر موقعیت، بازخورد دقیق و پایدار را برای موقعیت‌های کلیدی دریچه‌ها فراهم می‌کند و امکان تشخیص فرسودگی و نگهداری مبتنی بر وضعیت را به کاربر می‌دهد. با طراحی ساده و بدون نیاز به مونتاژ پیچیده multiple سنسور موقعیت جداگانه، به صرفه‌جویی در زمان و هزینه کمک می‌کند. خروجی‌های قابل تنظیم (Valve Open/Closed، Seat Lift) و قابل اتصال به سوئیچینگ یا خروجی آنالوگ یا AS-Interface، انعطاف‌پذیری بالا را فراهم می‌کند.


شما می توانید برای خرید و اطلاع از قیمت سنسور موقعیت ZZ0214 برند ifm مورد نیاز خود از طریق مشاوره با کارشناسان سازه گستر پایتخت اقدام نمایید.



گروه سازه گستر پایتخت با تکیه بر بیش از 20 سال تجربه و فعالیت به عنوان تامین کننده تجهیزات و ملزومات صنعت برق کشور ( الکتریکال - مکانیکال - ابزار دقیق ) با افتخار آماده خدمت رسانی به فعالان صنعت برق و صاحبان صنایع می باشد.

شماره تماس : 32 20 17 66 - 021

پست الکترونیک: info@sazehgostarsgp.com
نشانی: تهران، میدان فردوسی، کوچه گلپرور، پلاک 20، واحد 25

Position Sensor for Rising Stem Valves ZZ0214 محصولی است که با هدف بهبود دقت کنترلی و قابلیت اعتماد در سرویس‌های صنعتی به بازار عرضه می‌شود. این حسگر موقعیت، امکان بازخورد دقیق موقعیت سه نقطه کلیدی دریچه را به کنترلر فراهم می‌کند: باز بودن دریچه، بسته بودن دریچه و هر موقعیت مشخص بین این دو حالت – از جمله بلند شدن نشیمنگاه یا seat lift. با این ویژگی‌ها، کنترل دقیق و بهینه‌سازی فرایندهای روانکاری، ایمنی و کارایی در خطوط فرآیند به دست می‌آید.

یکی از مزیت‌های مهم این محصول، وضوح بالای مسیر اندازه‌گیری است؛ دقتی تا 0.2 میلی‌متر در سراسر محدوده اندازه‌گیری، امکان تشخیص فرسودگی و سایش واشرهای دیسک دریچه را فراهم می‌کند. این امر به امکان نگهداری بر پایه وضعیت (condition-based maintenance) کمک می‌کند و دوره‌های زمانی پیشگیرانه را بر اساس وضعیت واقعی تجهیزات تنظیم می‌کند، که نتیجتاً عمر مفید قطعات را افزایش می‌دهد و التزام به دسترس‌پذیری را بهبود می‌بخشد.

پیاده‌سازی حسگر در سیستم‌های با چند حسگر موقعیت پیچیده را به سادگی از بین می‌برد: با یک سنسور واحد، سه موقعیت مهم به کنترلر گزارش می‌شود و نیاز به مونتاژ یا هم‌جوشی چند حسگر از بین می‌رود. برنامه‌ریزی موقعیت‌های دریچه با فشردن یک دکمه انجام می‌شود، و در نتیجه زمان تنظیم و خطای انسانی کاهش می‌یابد. نشانگرهای LED، سه حالت موقعیت دریچه را به وضوح نمایش می‌دهند و در نسخه‌های مختلف، خروجی‌های سوئیچینگ، خروجی آنالوگ یا AS-Interface قابل استفاده هستند.

ابعاد مناسب، بازه دمایی گسترده منطبق با محیط‌های صنعتی و استانداردهای EMC و IP65 تا IP67، این حسگر را برای نصب در سر دریچه یا هد دریچه و محیط‌های با شرایط سخت مناسب می‌کند. با توجه به طراحی کاربر-محور، نصب و پیکربندی سریع و بی‌دردسر است و نیاز به تنظیم مکان یا دامنه تشخیص ندارد.

ویژگی‌های سنسور موقعیت ZZ0214 برند ifm

• گزارش موقعیت برای دریچه‌های Rising Stem (ساق بلند)

• بازخورد موقعیت برای دریچه‌های تک‌سیت و دو‌سیت و دریچه‌های دیافراگمی

• خروجی‌های سوئیچی قابل تنظیم: valve open / closed، seat lift

• جایگزین سه پیک‌آپ پالس باینری

• وضوح اندازه‌گیری 0.2 mm در کل محدوده اندازه‌گیری

• برنامه‌ریزی موقعیت‌های دریچه با کلیدهای فشار (Pushbuttons)

• نمایشگرهای LED برای هر سه حالت موقعیت

• گزینه‌های خروجی: سوئیچینگ، خروجی آنالوگ یا AS-Interface

• نصب ساده بدون نیاز به مونتاژ چند حسگر مختلف

• قابلیت تشخیص فرسودگی و نگهداری مبتنی بر وضعیت

• سازگار با محیط‌های صنعتی و استانداردهای EMC و IP (IP65/IP67 در صورت پوشش قاطع)

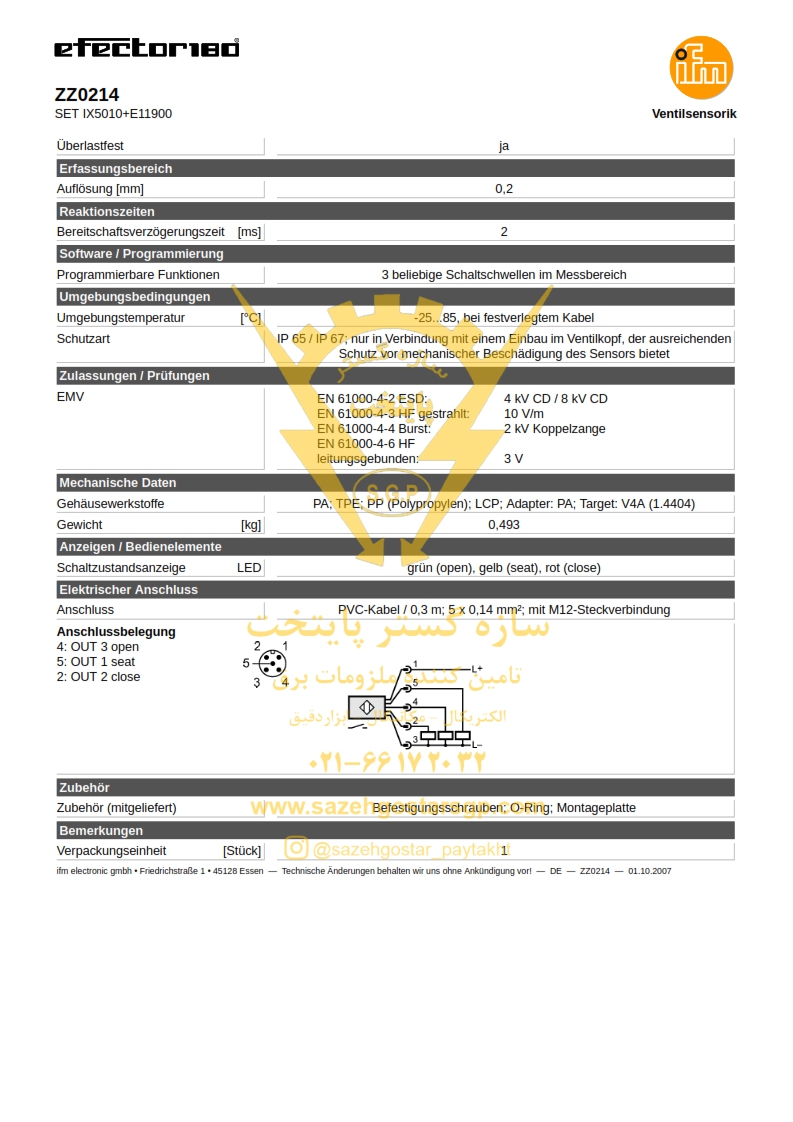

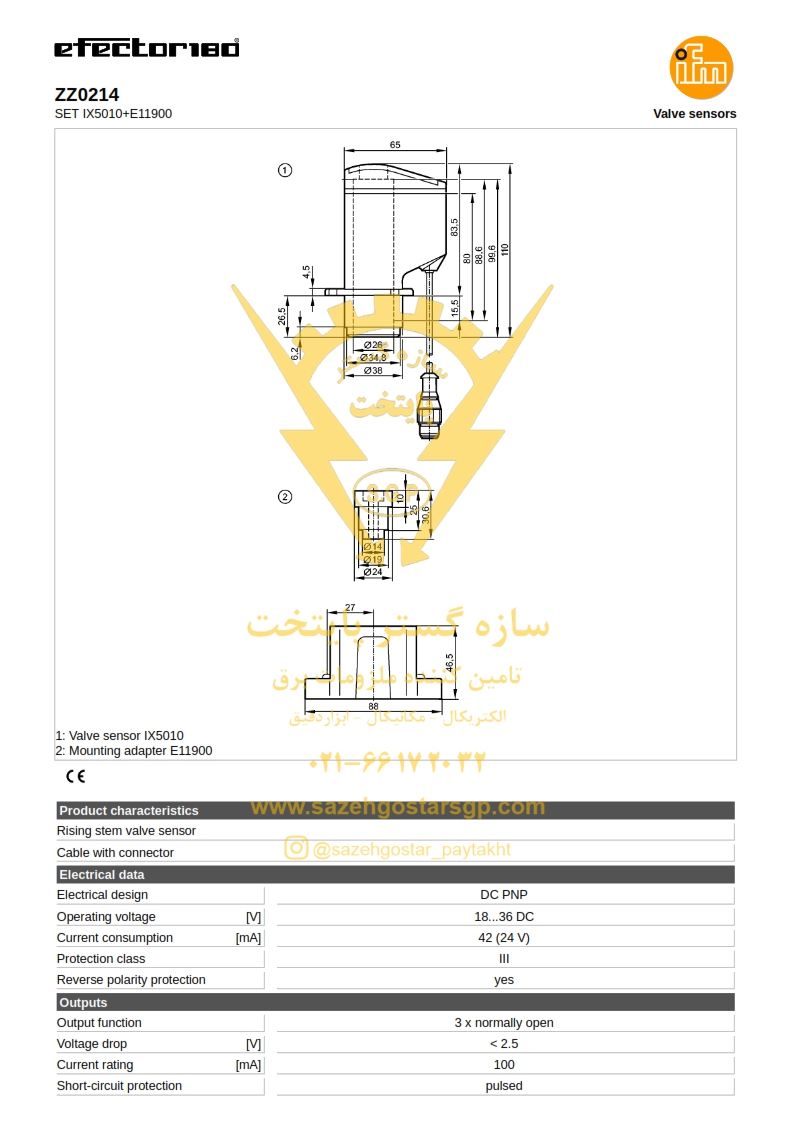

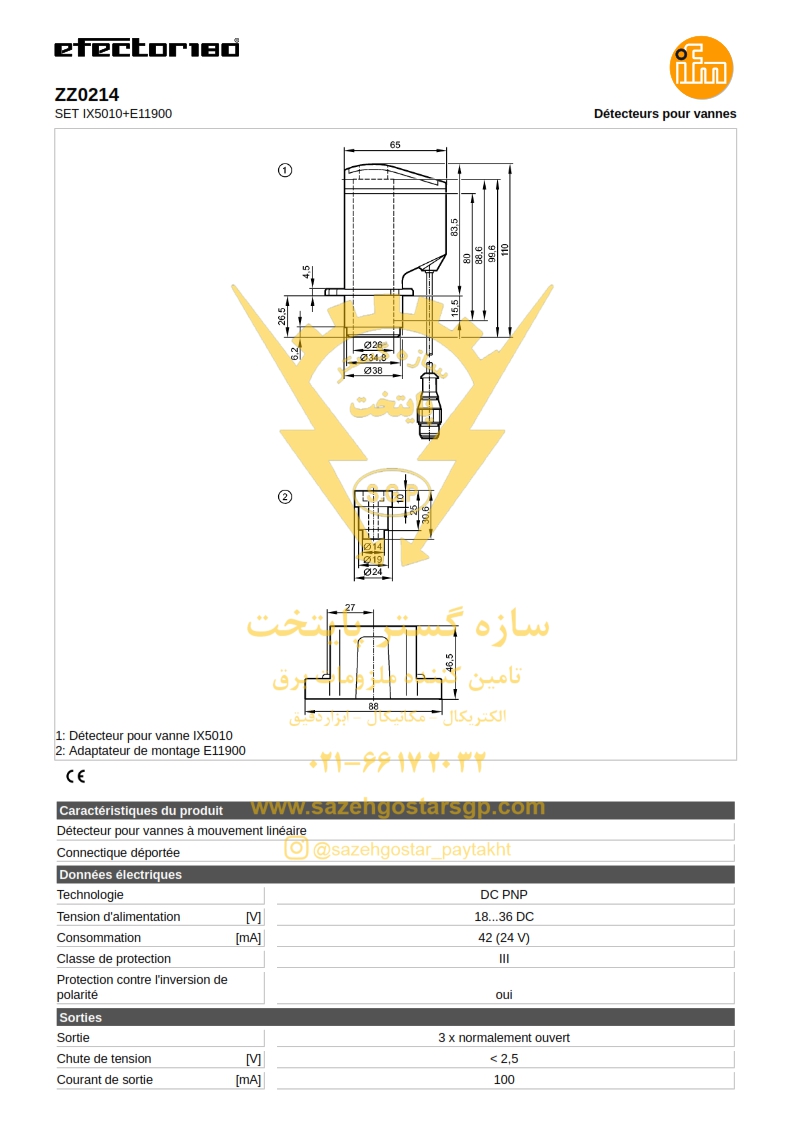

• ابعاد: 65 x 43 x 110 mm

• محدوده دمای کارکرد: -25 تا 85 درجه سانتی‌گراد

• حفاظت: IP65 یا IP67 در شرایط نصب مناسب هد دریچه

• وزن: 491 g

• اتصال الکتریکی: 1 x M12؛ کدگذاری A

• بسته‌بندی: 1 عدد

• شماره محصول: ZZ0214

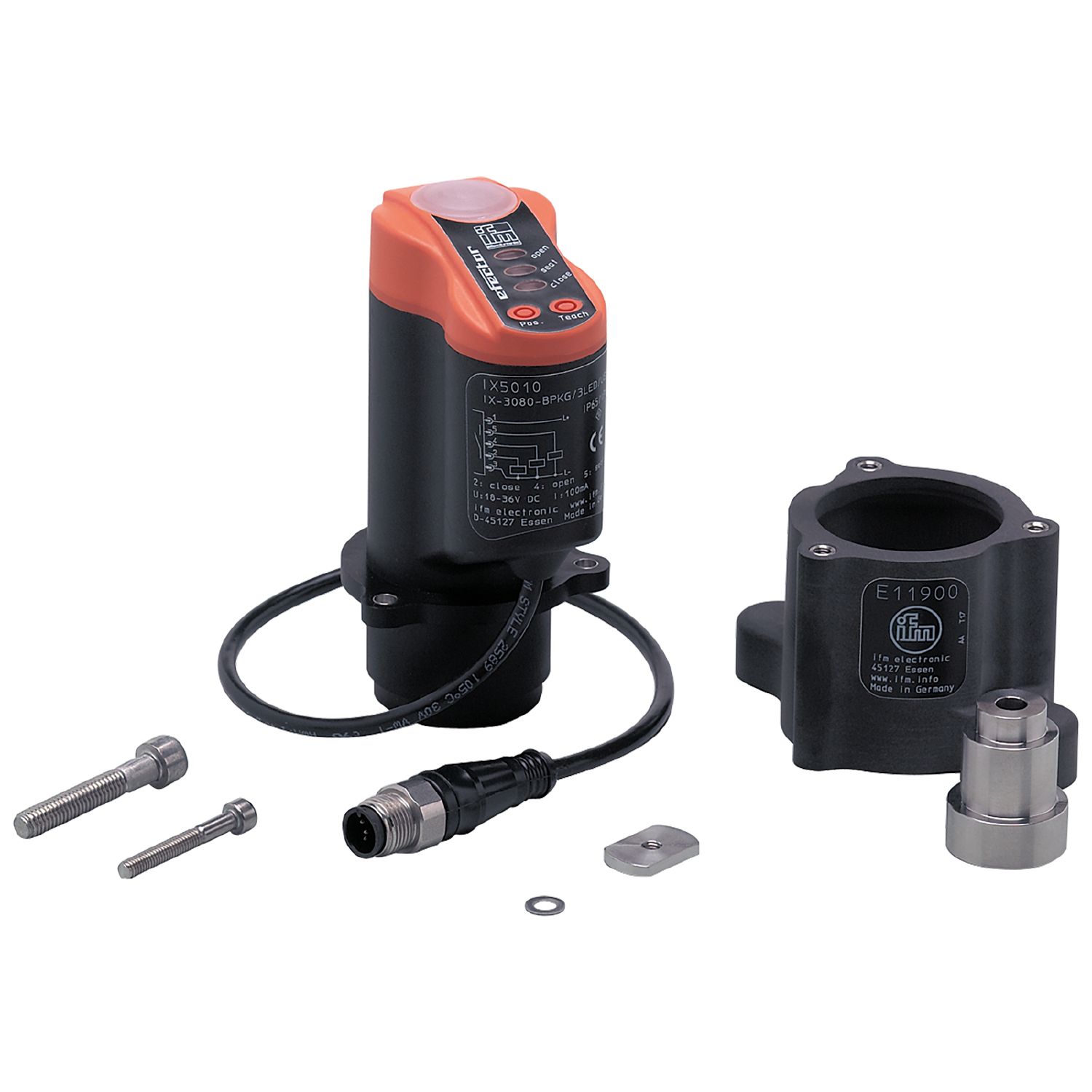

• مدل مرتبط: SET IX5010+E11900

آیا به  سنسور موقعیت ZZ0214 برند ifm متناسب با حوزه فعالیت و کسب و کارتان  نیاز دارید؟

تیم مجرب سازه گستر پایتخت به پشتوانه 25 سال سابقه درخشان، آماده ارائه خدمات تامین انواع تجهیزات تخصصی مورد نیاز شماست. همین حالا تماس بگیرید !



 [ شماره تماس : 32 20 17 66 - 021 ]



[  مشاوره با کارشناسان سازه گستر پایتخت  ]

سوالات متداول (FAQ)

1) حسگر موقعیت ZZ0214 دقیقا چه کاربردی دارد؟

• پاسخ: ZZ0214 برای بازخورد موقعیت دقیق دریچه‌های با ساق بلند ( Rising Stem Valves) طراحی شده است. این حسگر سه موقعیت کلیدی را به کنترولر گزارش می‌کند: دریچه باز، دریچه بسته و هر موقعیت میانی بین این دو. همچنین امکان تشخیص فرسودگی و نگهداری مبتنی بر وضعیت را فراهم می‌کند.

2) چه خروجی‌های سوئیچی قابل استفاده هستند؟

• پاسخ: حسگر خروجی‌های سوئیچی قابل تنظیم دارد از جمله valve open / closed و seat lift. همچنین می‌تواند با خروجی آنالوگ یا AS-Interface استفاده شود، بسته به نیاز سیستم کنترلی شما.

3) دقت حسگر چقدر است و چرا مهم است؟

• پاسخ: دقت اندازه‌گیری 0.2 mm در سراسر محدوده اندازه‌گیری است. این دقت بالا به تشخیص دقیق موقعیت دریچه، تشخیص فرسودگی دیسک و اجرای نگهداری مبتنی بر وضعیت کمک می‌کند، که منجر به افزایش عمر مفید و کاهش downtime می‌شود.

4) چگونه موقعیت‌های دریچه را پروگرم می‌کنم؟

• پاسخ: موقعیت‌های دریچه با فشار دادن دکمه‌های تعبیه شده روی حسگر پیکربندی می‌شوند. این روش ساده جایگزین تنظیم مکان‌های مکانیکی طولانی و دقیق است و کارکرد حسگر با هر تلرانس مونتاژ را بی‌نیاز از تنظیم مجدد می‌کند.

5) آیا می‌توانم از ZZ0214 در محیط‌های سخت استفاده کنم؟

• پاسخ: بله. حسگر دارای محدوده دمای کارکرد -25 تا 85 درجه سانتی‌گراد است و حفاظت IP65 یا IP67 در شرایط مناسب نصب هد دریچه دارد. این ویژگی‌ها آن را برای بسیاری از شرایط صنعتی مناسب می‌کند.

6) اندازه و اتصالات حسگر چیست؟

• پاسخ: ابعاد حسگر 65 x 43 x 110 mm است و وزن حدود 491 g دارد. ارتباط الکتریکی از طریق 1 x M12 با کدگذاری A صورت می‌گیرد. بسته‌بندی: 1 عدد.

7) آیا ZZ0214 مناسب برای دریچه‌های تک‌سیت، دو‌سیت و دیافراگمی است؟

• پاسخ: بله. حسگر برای همه این انواع دریچه‌ها مناسب است و با سه خروجی موقعیت کلیدی ارائه می‌شود.

8) مزایای استفاده از ZZ0214 نسبت به مجموعه‌های سنسور منفرد چیست؟

• پاسخ: یک حسگر واحد جایگزین سه پیک‌آپ پالس باینری شده و نیاز به مونتاژ و کالیبراسیون چندگانه را از بین می‌برد. این امر نصب سریع‌تر، فضای کمتر، و کاهش خطای نصب را به همراه دارد.

9) آیا حسگر از نظر نگهداری و تعمیرات کمترین Downtime را فراهم می‌کند؟

• پاسخ: بله. تشخیص فرسودگی و نگهداری مبتنی بر وضعیت امکان برنامه‌ریزی تعمیرات به‌موقع و کاهش خرابی ناگهانی را فراهم می‌کند. همچنین برنامه‌ریزی با دکمه‌ها به کاهش زمان‌های تنظیم مجدد کمک می‌کند.

10) چگونه می‌توانم ZZ0214 را سفارش دهم یا با تیم فروش تماس بگیرم؟

• پاسخ: برای سفارش، با واحد فروش ما از طریق فرم تماس وب‌سایت یا شماره تماس مشتریان تماس بگیرید. در صورت نیاز، ما دیتا شیت فنی، نمودار اتصال و تصاویر محصول را برای شما ارسال می‌کنیم.

11) چه استانداردها و تست‌هایی برای ZZ0214 اعمال شده است؟

• پاسخ: حسگر از نظر EMC مطابق استانداردهای EN 61000-4-2 (ESD)، EN 61000-4-3 (HF)، EN 61000-4-4 (Burst)، EN 61000-4-6 (HF conducted) و سایر مقررات مربوطه آزمایش شده است. حافظت محیطی IP65/IP67 در شرایط نصب مناسب هد دریچه ارائه می‌شود.

12) آیا امکان تغییر خروجی به AS-Interface وجود دارد؟

• پاسخ: بله. ZZ0214 در نسخه‌های قابل استفاده با AS-Interface عرضه می‌شود و می‌تواند به راحتی به شبکه‌های صنعتی مدرن متصل شود.
