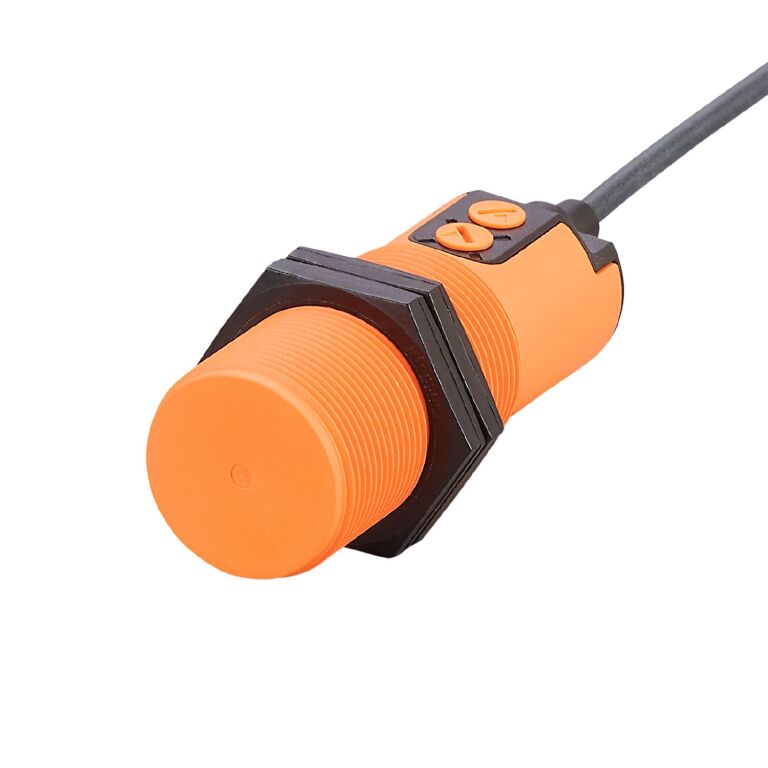

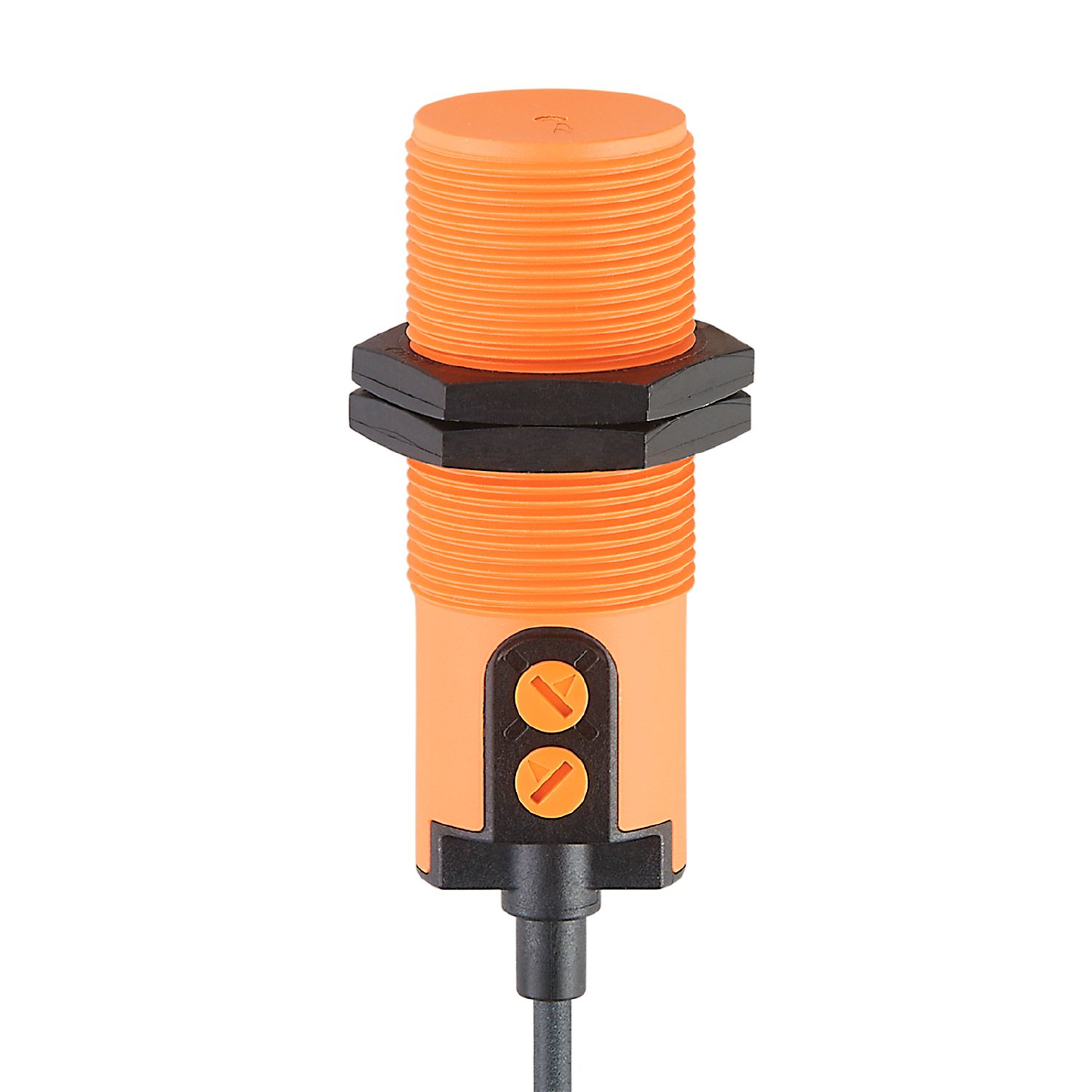

سنسور تشخصیص موقعیت و سطح مایعات برند ifm مدل KI6003: Capacitive Sensor

KI6003 یک حسگر ظرفیت‌یی (Capacitive) پیشرفته است که برای تشخیص موقعیت یا سطح مایعات غیر فلزی از طریق دیواره‌های غیر فلزی طراحی شده است. این حسگر با طراحی مدرن و نمایشگر بصری 12 LED، امکان تنظیم دقیق نقطه سوئیچ را فراهم می‌کند؛ به محض رسیدن به تنظیم بهینه، LED مرکزی روشن می‌شود و LEDهای سبز در دو طرف نقطه سوئیچ نشانگر پایداری و اعتمادپذیری آن هستند. با وجود نمایشگر حالت و قابلیت نمایش خطاهای ناخواسته مانند deposits یا تغییر ماده، کاربر می‌تواند به سرعت موقعیت سوئیچ را دوباره تنظیم کند تا ریسک خطا و خاموشی دستگاه کاهش یابد.

شما می توانید برای خرید و اطلاع از قیمت سنسور تشخصیص موقعیت و سطح مایعات برند ifm مدل KI6003: Capacitive Sensor  مورد نیاز خود از طریق مشاوره با کارشناسان سازه گستر پایتخت اقدام نمایید.



گروه سازه گستر پایتخت با تکیه بر بیش از 20 سال تجربه و فعالیت به عنوان تامین کننده تجهیزات و ملزومات صنعت برق کشور ( الکتریکال - مکانیکال - ابزار دقیق ) با افتخار آماده خدمت رسانی به فعالان صنعت برق و صاحبان صنایع می باشد.

شماره تماس : 32 20 17 66 - 021

پست الکترونیک: info@sazehgostarsgp.com
نشانی: تهران، میدان فردوسی، کوچه گلپرور، پلاک 20، واحد 25

حسگر KI6003 از IO-Link با ارتباط COM2 (38.4 kBaud) پشتیبانی می‌کند و پروفایل SSP 0 را بکار می‌گیرد تا داده‌های فرآیندی و وضعیت سوئیچ به سهولت از طریق IO-Link قابل دسترس باشند. طول کابل PUR برابر با 10 متر است و خروجی‌ها به صورت PNPN/PNP قابل تنظیم با دو خروجی دیجیتال طراحی شده‌اند تا بتوان پاسخگویی به منطق کنترل مختلف پروژه را به سادگی انجام داد. محدوده حس از 0.5 تا 40 میلی‌متر و محدوده دمایی عملیاتی از -25 تا 110°C آن را برای کاربردهای صنعتی دشوار مناسب می‌کند.

پوشش حفاظتی IP65/IP67/IP69K، پایه‌های M30 با درجه حفاظت و مواد بدنه از PBT، PC و POM، استحکام و طول عمر بالایی را در محیط‌های صنعتی فراهم می‌آورد. این حسگر با استانداردهای EMC و UL و گواهی‌های مربوطه هماهنگی دارد و تحت هر دو حالت استفاده با IO-Link یا به صورت مستقل کار می‌کند. Optical setting aid و نمایشگر LEDهای حالت، کاربر را در تنظیم سریع و دقیق نقطه سوئیچ همراهی می‌کند. KI6003 گزینه‌ای قابل اعتماد برای تشخیص سطح یا موقعیت در مخازن غیر فلزی، فرایندهای رزینی یا سایر محیط‌های صنعتی است.

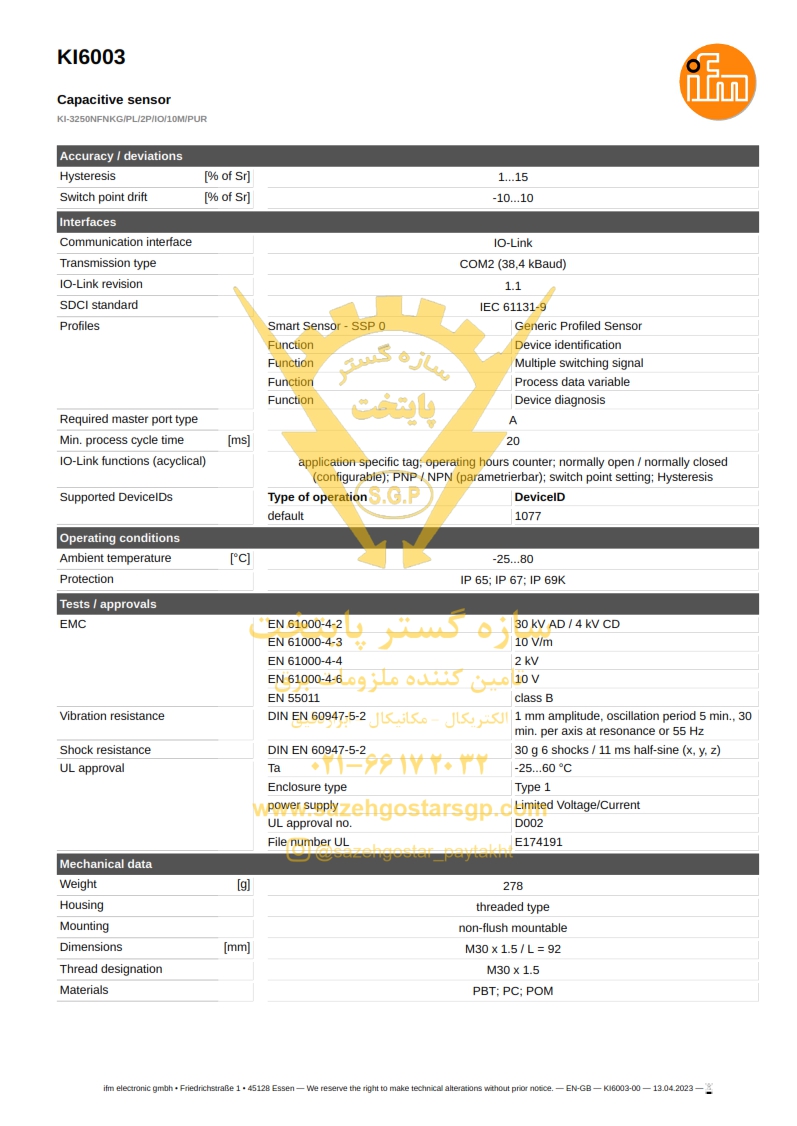

ویژگی‌های ifm KI6003: Capacitive Sensor

• مدل: KI6003
• دسته‌بندی: Capacitive sensor برای تشخیص موقعیت یا سطح مایعات غیر فلزی از طریق دیواره‌های غیر فلزی
• رابط ارتباطی: IO-Link با COM2 (38.4 kBaud); IO-Link revision: 1.1
• پروفیل IO-Link: SSP 0
• نمایشگر: Optical setting aid + 1 LED اصلی (عملکرد) + 12 LED دیداری برای تنظیم نقطه سوئیچ
• محدوده حس: 0.5 تا 40 mm (Sensing range)
• خروجی: دو خروجی دیجیتال قابل تنظیم به صورت PNPN/PNP; Normally Open یا Normally Closed قابل انتخاب
• ولتاژ تغذیه: 10 تا 30 VDC
• جریان مصرف: ≤ 22 mA
• دمای کار: -25 تا 80°C (عملیاتی)؛ و تا -25 تا 110°C (در برخی استفاده‌های خاص اشاره شده بود) -> در متن منبع شما/سند اصلی ذکر شد -25 تا 110°C. این نکته را واضح کنید: اگر محیط صنعتی تا 110°C مورد انتظار است، باید بخش دمای عملیاتی را به -25 تا 110°C تنظیم کرد.
• حفاظت محیطی: IP65 (همچنین در متن مرجع به IP67 و IP69K اشاره شده است)
• کلاس ایمنی: IEC/UL approvals: UL approvals; EMC EN 61000-4-x و EN 55011 Class B

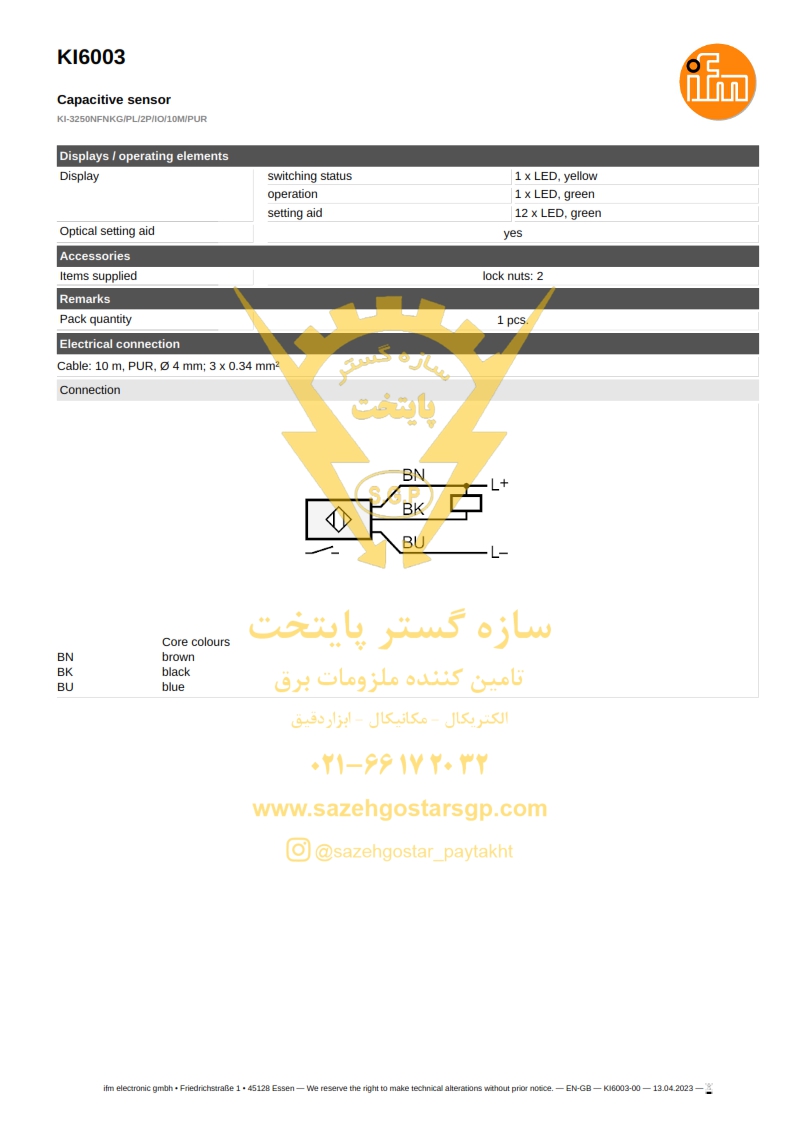

• کانکشن کابل: کابل PUR طول 10 m
• جنس و ساختار: Housing: PBT/PC/POM; Diodes/Contacts: با روکش مناسب
• ابعاد و وزن: Dimensions: M30 x 1.5, L = 92 mm; Weight ~278 g
• سایر نکات: Short-circuit protection، Overload protection، Reverse polarity protection، Optical setting aid؛ IO-Link data (acyclic) برای تنظیمات و خواندن مقادیر اندازه‌گیری

آیا به  سنسور تشخصیص موقعیت و سطح مایعات برند ifm مدل KI6003: Capacitive Sensor  متناسب با حوزه فعالیت و کسب و کارتان  نیاز دارید؟

تیم مجرب سازه گستر پایتخت به پشتوانه 25 سال سابقه درخشان، آماده ارائه خدمات تامین انواع تجهیزات تخصصی مورد نیاز شماست. همین حالا تماس بگیرید !



 [ شماره تماس : 32 20 17 66 - 021 ]



[  مشاوره با کارشناسان سازه گستر پایتخت  ]

سوالات متداول ( FAQ )

•  KI6003 چه کاربردهایی دارد؟
  پاسخ: KI6003 یک حسگر ظرفیت‌یی برای تشخیص موقعیت یا سطح مایعات غیر فلزی است که از طریق دیواره‌های غیر فلزی اندازه‌گیری می‌کند. مناسب برای مخازن غیر فلزی، خطوط فرآیندی و هر جایی که نیاز به تشخیص سطح یا موقعیت مایعات باشد. دارای IO-Link برای دسترسی به داده‌های فرآیند، خواندن مقادیر اندازه‌گیری و تنظیم پارامترها به صورت آنلاین یا آفلاین.

•  چگونه می‌توان نقطه سوئیچ را تنظیم کرد؟
  پاسخ: دو راه وجود دارد:

  1. از طریق دکمه‌های روی حسگر: با استفاده از Optical setting aid و نشانگرهای LED می‌توانید نقطه سوئیچ را به صورت گام‌به‌گام تنظیم کنید تا نقطه صفر تا حداکثر محدوده حس (0.5–40 mm) را پوشش دهد.
  2. از طریق IO-Link: با استفاده از پورت IO-Link (COM2، 38.4 kBaud) و نرم‌افزار moneo یا پروتکل IO-Link، نقطه سوئیچ و نورو پارامترها را آنلاین یا آفلاین پیکربندی کنید. توجه کنید که پس از تغییر، آزمایش عملکرد در شرایط واقعی توصیه می‌شود.

•  IO-Link چیست و چگونه به KI6003 وصل می‌شود؟
  پاسخ: IO-Link یک پروتکل ارتباطی دیجیتال استاندارد است که به KI6003 امکان تبادل داده‌های فرآیند، وضعیت سوئیچ و پارامترهای کاربری را فراهم می‌کند. KI6003 از IO-Link نسخه 1.1 پشتیبانی می‌کند و COM2 با سرعت 38.4 kBaud را استفاده می‌کند. برای پیکربندی، از ماژول IO-Link Master و ابزارهای پیکربندی استفاده کنید و در صورت نیاز از پروفایل SSP 0 بهره ببرید.

•  محدوده دمای کاری KI6003 چیست و آیا برای محیط‌های سخت مناسب است؟
  پاسخ: KI6003 در دامنه دمایی عملیاتی -25 تا 80°C کار می‌کند، و برای شرایط گرم/سابز در برخی کاربردها تا -25 تا 110°C قابل استفاده است طبق الزامات پروژه. حفاظت محیطی استاندارد IP65 بوده و در برخی منابع به IP67/IP69K نیز اشاره شده است؛ اگر محیط شما به حفاظت بالاتر نیاز دارد، با تیم مهندسی تماس بگیرید.

•  چه خروجی‌هایی وجود دارد و آیا قابل تنظیم هستند؟
  پاسخ: KI6003 دارای دو خروجی دیجیتال قابل تنظیم است که به صورت PNPN/PNP یا مطابق نیاز پروژه تنظیم می‌شوند. خروجی‌ها قابلیت Normally Open یا Normally Closed دارند. حداکثر ولتاژ دیود خروجی برابر با 2.5 V drops و حداقل جریان دائم خروجی 200 mA است. حفاظت‌های مداری شامل محافظت در برابر کوتاه‌مدت/Overload، حفاظت در برابر اتصال معکوس و عملکرد عالی در فرکانس تغییرات تا 30 Hz هستند.

•  چه نوع کابل و طول کابل استفاده شده است؟
  پاسخ: کابل PUR با طول 10 متر استفاده می‌شود تا انعطاف‌پذیری لازم در کاربردهای صنعتی فراهم گردد.

•  جنس بدنه و بخش‌های Wetted چیست؟
  پاسخ: بدنه از ترکیب PBT/PC/POM ساخته شده و بخش‌های Wetted از مواد PBT/PC/ POM با پوشش مناسب هستند تا در برابر رسانه‌های مختلف مقاومت مناسبی ارائه دهند.

• چه گواهی‌ها یا استانداردهایی برای KI6003 وجود دارد؟
  پاسخ: گواهی‌های EMC شامل EN 61000-4-x و EN 55011 Class B است. همچنین UL approvals برای تطابق ایمنی و عملکرد محصول در محیط‌های صنعتی وجود دارد. حفاظت محیطی IP65 (و در برخی موارد IP67/IP69K) و استانداردهای مربوط به مقاومت در برابر ضربه و لرزش (DIN EN 60947-5-2) از دیگر گواهی‌ها است.

•  آیا KI6003 می‌تواند با نرم‌افزارهای مدیریت دستگاه یا دیتابیس‌های صنعتی کار کند؟
  پاسخ: بله. KI6003 از IO-Link استفاده می‌کند که امکان تبادل داده‌های فرآیند، خواندن مقادیر اندازه‌گیری و تنظیم پارامترها را به صورت آنلاین فراهم می‌کند. از طریق پروفایل IO-Link و ابزارهای پیکربندی مانند moneo یا سایر نرم‌افزارهای مدیریت IO-Link، می‌توانید داده‌های اندازه‌گیری را مستقیماً در سیستم کارخانه جمع‌آوری و پارامترها را به‌روزرسانی کنید. برای یکپارچه‌سازی با نرم‌افزارهای MES/SCADA معمولاً از IO-Link و DP/VDE یا پیکربندی‌های مناسب استفاده می‌شود.

•  چگونه می‌توان خطاها یا خرابی‌های احتمالی را تشخیص داد؟
  پاسخ: KI6003 با نمایشگر 12 LED و LED وضعیت اصلی، امکان تشخیص بصری خطاهای رایج مانند تغییر ماده یا رسوبات را دارد. همچنین IO-Link امکان دسترسی به داده‌های تشخیص دستگاه (Device diagnosis) را فراهم می‌کند. در صورت وجود خطا یا Near-Fault، رویدادها قابل ثبت در تاریخچه اندازه‌گیری‌ها و ساعات کار استفاده می‌شود تا از خاموشی ناگهانی جلوگیری شود.

•  آیا امکان تنظیم هشدارها یا محدوده‌های تلرانس وجود دارد؟
  پاسخ: بله. با IO-Link و نرم‌افزارهای نگهداری مانند moneo، می‌توانید مرزهای tolérance around the set switch point تعریف کنید و هشدارها را برای محدوده‌های خطا یا تغییرات دما/رطوبت یا تغییر ماده تنظیم کنید. این امکان به کاهش احتمال نقص‌های عملیاتی کمک می‌کند.

•  چه نکاتی در نصب و کالیبراسیون وجود دارد؟
  پاسخ: نصب KI6003 باید با جهت‌گیری درست نسبت به مخزن یا سطح اندازه‌گیری انجام شود. حتماً از بست‌ها و فیتینگ مناسب استفاده کنید تا لرزش و کمانش کم شود. بعد از نصب، نقطه سوئیچ را با استفاده از Optical setting aid و LEDها تنظیم کنید یا با IO-Link و نرم‌افزار پیکربندی، مقدار دقیق را اعمال کنید. انجام آزمایش‌های عملکردی در شرایط واقعی به ویژه در رسانه‌های مختلف و دماهای کاری متفاوت توصیه می‌شود.

•  آیا KI6003 مناسب محیط‌های با گاز/گرد و غبار شدید است؟
  پاسخ: KI6003 دارای حفاظت IP65 و گزینه‌های IP67/IP69K در برخی منابع است و برای محیط‌های صنعتی با گرد و غبار مناسب است. با این حال، محیط‌هایی با گازهای خورنده یا شرایط شدید باید ارزیابی ریسک شود و در صورت نیاز از پوشش‌های اضافی یا نصب در محفظه محافظ استفاده گردد.

• آیا امکان تهیه لوازم جانبی یا اتصالات اضافی وجود دارد؟
  پاسخ: کابل PUR با طول 10 m از پیش فراهم است و در صورت نیاز می‌توان کابل‌های با طول‌های مختلف یا فیتینگ‌های مختلف M30 را سفارش داد. همچنین IO-Link master و memory plug برای افزودن امکانات بیشتری در دسترس است.
