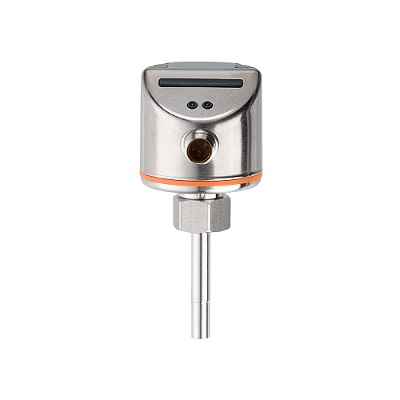

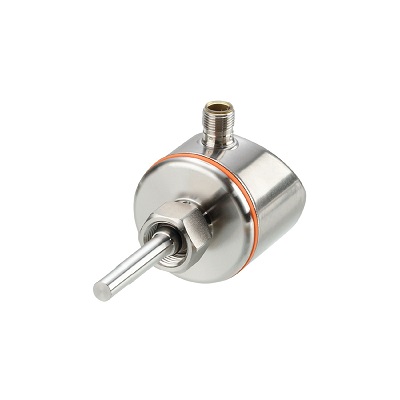

فلوسوئیچ (Flow Switch)، یکی از تجهیزات متداول ابزار دقیق است که جهت کنترل و نظارت بر جریان سیالات مختلف مانند هوا، بخار و یا مایع و ارسال سیگنال قطع یا وصل  به سایر تجهیزات مانند پمپ ها و غیره مورد استفاده قرار می‌ گیرد. سوئیچ های جریان به طور کلی در استه بندی تجهیزات حفاظتی محسوب می شوند. زیرا عملکرد آنها به گونه ای است که از رسیدن یک پارامتر فیزیکی مثل فلو به یک مقدار مشخص  یک کنتاکت الکتریکی را قطع یا وصل می کنند. فلوسوئیچ ifm مدل SI5000 دارای خروجی PNP است که برای اتصال به دستگاه‌های کنترل صنعتی مناسب است. بدنه این فلوسوئیچ SI5000 از جنس استنلس استیل  ساخته شده و دارای درجه حفاظت IP67 است که آن را برای استفاده در محیط‌های صنعتی سخت مناسب می‌سازد.

شما می توانید برای خرید و اطلاع از قیمت فلوسوئیچ ifm مدل SI5000 مورد نیاز خود از طریق مشاوره با کارشناسان سازه گستر پایتخت اقدام نمایید.



گروه سازه گستر پایتخت با تکیه بر بیش از 20 سال تجربه و فعالیت به عنوان تامین کننده تجهیزات و ملزومات صنعت برق کشور ( الکتریکال - مکانیکال - ابزار دقیق ) با افتخار آماده خدمت رسانی به فعالان صنعت برق و صاحبان صنایع می باشد.

شماره تماس : 32 20 17 66 - 021

پست الکترونیک: info@sazehgostarsgp.com
نشانی: تهران، میدان فردوسی، کوچه گلپرور، پلاک 20، واحد 25

مشخصات فلوسوئیچ ifm مدل SI5000:

• کاربرد: مایعات و گازها
• ولتاژ تغذیه: 19 … 36 DC
• رتبه جریان: 250 میلی آمپر
• حفاظت اتصال کوتاه: محافظت شده با پالس
• افت ولتاژ: < 2.5 ولت
• مصرف جریان: < 60 میلی آمپر
• زمان تاخیر روشن شدن: 10 ثانیه
• دمای متوسط مایعات: -25 … +80 درجه سانتیگراد
• محدوده تنظیم مایعات: 3 … 300 سانتی متر بر ثانیه
• بیشترین حساسیت مایعات: 3 … 100 سانتی متر بر ثانیه
• گرادیان دما مایعات: 300 کلوین در دقیقه
• دمای متوسط گازها: -25 … +80 درجه سانتیگراد

• محدوده تنظیم گازها: 200 … 3000 سانتی متر بر ثانیه
• بیشترین حساسیت گازها: 200 … 800 سانتی متر بر ثانیه
• دقت نقطه سوئیچ: ± 2 … ± 10 سانتی متر بر ثانیه
• هیسترزیس: 2 … 5 سانتی متر بر ثانیه
• تکرارپذیری: 1 … 5 سانتی متر بر ثانیه
• رانش دما: 0.1 سانتی متر بر ثانیه در کلوین
• زمان پاسخ: 1 … 10 ثانیه
• مقاومت فشار: 30 بار
• دمای کارکرد: -25 … +80 درجه سانتیگراد
• درجه حفاظت: IP 67
• کلاس حفاظت: III
• مقاومت در برابر ضربه: 50 گرم
• مقاومت در برابر لرزش: 20 گرم
• جنس بدنه: فولاد ضد زنگ 316L / 1.4404، فولاد ضد زنگ 304 / 1.4301، PC (Makrolon)، PBT-GF 20، EPDM/X (Santoprene)
• جنس قطعات در تماس با سیال: فولاد ضد زنگ 316L / 1.4404، حلقه O: FPM 8×1.5 gr 80 درجه Shore A
• EN 61000-4-2 ESD: 4 کیلو ولت CD / 8 کیلو ولت AD
• EN 61000-4-3 HF تابش شده: 10 ولت بر متر
• EN 61000-4-4 پشت سر هم: 2 کیلو ولت
• EN 61000-4-6 HF هدایت شده: 10 ولت
• استانداردEN 61000-6-2

انواع فلوسوئیچ

انواع مختلف فلوسوئیچ ها نقش مهمی در ایمنی و حفاظت از تجهیزات ایفا می کنند. این تجهیزات را می توان برای راه اندازی یا خاموش شدن اضطراری سایر تجهیزات در شرایطی که جریان خارج از محدوده تعیین شده است به کار برد.

• فلوسوئیچ تیغه ای یا پدالی (Paddel Flow Switch)
• فلوسوئیچ پیستونی (Piston Flow Switch)
• فلوسوئیچ التراسونیک (Ultrasonic Flow Switch)
• فلوسوئیچ ترمال یا گرمایشی (Thermal Flow Switch)
• فلوسوئیچ پیزو (Piezo Flow Switch)
• فلوسوئیچ خطی (Flow switches with pipe tees)
• فلوسوئیچ توربینی (Turbine Flow Switch)

عملکرد فلو سوئیچ

وظیفه اصلی فلوسوئیچ یا سوئیچ جریان تشخیص وجود یا عدم وجود جریان در خط لوله است. هنگامی که سیال از سیستم عبور می کند، با اعمال نیرو بر روی سنسور، مانند یک پدل یا سنسور حرارتی، سوئیچ جریان را فعال می کند.

هنگامی که سیال از طریق خط لوله جریان می یابد، نیرویی به سنسور وارد می کند و باعث حرکت آن می شود. این حرکت توسط مکانیزم سوئیچ تشخیص داده می شود و سپس یک کنتاکت الکتریکی را بر اساس وضعیت جریان فعال یا غیرفعال می کند.

کنتاکت سوئیچ می تواند برای کنترل سایر تجهیزات موجود در سیستم مانند پمپ ها، شیرها یا موتورها استفاده شود. به عنوان مثال هنگامی که سوئیچ جریان یک وضعیت جریان غیرعادی را تشخیص می دهد می تواند پمپ ها، شیرها یا آلارم ها را فعال یا غیرفعال کند. این ویژگی فلوسوئیچ امکان کنترل و حفاظت خودکار سیستم را بر اساس وضعیت جریان فراهم می کند.
