سنسور کنتراست سیک مدل Sick Contrast Sensors 13 mm, , NPN, PNP, KTS-WS41141142

این محصول، سنسور کنتراست Sick با فاصله تشخیص تا 13 میلی‌متر، نسخه Easy Teach با طراحی میانی و خروجی‌های PNP/NPN است. این سنسور برای تشخیص تغییر کنتراست و آب‌زنی دقیق اشیاء با رنگ‌های مختلف در خطوط تولید، خط‌های مونتاژ یا جایگاه‌های بسته‌بندی مناسب است.

شما می توانید برای خرید و اطلاع از قیمت سنسور کنتراست سیک مدل Sick Contrast Sensors 13 mm, , NPN, PNP, KTS-WS41141142 مورد نیاز خود از طریق مشاوره با کارشناسان سازه گستر پایتخت اقدام نمایید.



گروه سازه گستر پایتخت با تکیه بر بیش از 20 سال تجربه و فعالیت به عنوان تامین کننده تجهیزات و ملزومات صنعت برق کشور ( الکتریکال - مکانیکال - ابزار دقیق ) با افتخار آماده خدمت رسانی به فعالان صنعت برق و صاحبان صنایع می باشد.

شماره تماس : 32 20 17 66 - 021

پست الکترونیک: info@sazehgostarsgp.com
نشانی: تهران، میدان فردوسی، کوچه گلپرور، پلاک 20، واحد 25

طراحی مقاوم در برابر ضربه و آب‌بندی IP67، همراه با دامنه دمایی گسترده از -20 تا +60 درجه سانتی‌گراد، امکان کارکرد پایدار در محیط‌های صنعتی پر تلاطم را فراهم می‌کند. این سنسور با دو روش Teach-in (2-point teach-in) کار می‌کند و خروجی آن به‌صورت روشن/خاموش یا حالت روشن-تیره را ارائه می‌دهد تا با سادگی به کاربر امکان تنظیم دقیق را بدهد. منبع نور LED در سه طول موج 470 nm، 525 nm و 625 nm امکان تشخیص بهینه را برای طیف‌های رنگی مختلف فراهم می‌کند و نور از طول عمر بالای متوسط برخوردار است. با اتصالات M12 چهار پین و بدنه با طراحی میانی، این محصول برای جابه‌جایی و نصب در سینی‌ها و خطوط مونتاژ با فضای محدود مناسب است. توان مصرفی کمتر از 100 mA و فرکانس سوئیچینگ تا 25 kHz از ویژگی‌های کارآمدی این سنسور است که پاسخ‌دهی سریع و پایداری را در فرآیندهای با سرعت بالا تضمین می‌کند. با وجود حفاظت در برابر قطع برق، قطبیت معکوس، و محدودیت‌های خروجی تا 100 mA، این محصول را به گزینه‌ای قابل اعتماد برای تشخیص کنتراست در فرآیندهای صنعتی تبدیل می‌کند. همچنین پایداری ماندگار در قالب حافظه غیر فرار با مدت زمان نگهداری 35 ms و تنظیمات قفل کلید استاندارد، کاربری آسان و امنیت عملیاتی را ارائه می‌دهد. اگر به دنبال راه‌حلی با کارایی بالا برای تشخیص تفاوت‌های کنتراست در محیط‌های صنعتی هستید، این سنسور کنتراست Sick با مشخصات فنی متنوع و طراحی مقاوم می‌تواند انتخاب مناسبی باشد.

• سنسور کنتراست یک حسگر الکترونیکی است که تفاوت کنتراست یا تفاوت روشنایی بین دو سطح یا شیء را تشخیص می‌دهد. به عبارت دیگر، این نوع سنسور می‌تواند تفاوت نور دریافتی روی یک شیء با پس‌زمینه یا مواد سطحی آن را تفسیر کند و با یک سیگنال خروجی تغییر حالت بدهد.

• نحوه کار پایه: نور از منبعی مثل LED به سطح شیء تابیده می‌شود. بخشی از نور بازتابیده می‌شود و به دیود یا حسگر نور می‌رسد. با تفاوت کنتراست بین شیء و زمینه (مثلاً یک جسم روشن روی زمینه تاریک)، سنسور می‌تواند وجود شیء یا تغییر در سطح آن را تشخیص دهد. این تفاوت کنتراست به عنوان ورودی برای تصمیم‌گیری خروجی سنسور عمل می‌کند.

• چه چیزی آن را از سایر سنسورها متمایز می‌کند:

  • تمرکز بر تفاوت روشنایی/رنگ: برخلاف سنسورهای فاصله یا تشخیص نور معمول، سنسور کنتراست به تفاوت در نور و رنگ سطح توجه دارد.
  • کاربردهای خطوط تولید: برای تشخیص اشیاء با رنگ‌های مشابه یا با سطح‌بندی متفاوت در خطوط مونتاژ، بسته‌بندی و رسیدگی به محصول استفاده می‌شود.
  • خروجی‌ها و سازگاری: معمولاً خروجی روشن/تیره (Light/Dark switching) دارد تا با سیستم‌های کنترل صنعتی (PLC) به‌راحتی ادغام شود.

• ویژگی‌های  Sick Contrast Sensors 13 mm, , NPN, PNP, KTS-WS41141142:


1. فاصله تشخیص محدود (مثلاً تا چند سانتی‌متر یا میلی‌متر)
2. طول موج نور متنوع برای پوشش رنگ‌های مختلف
3. امکان Teach-in برای تنظیم سریع و دقیق
4. بدنه مقاوم در برابر شرایط صنعتی (IP-rated، دما و لرزش)

• مزایا:

1. تشخیص دقیق تفاوت‌های ظاهری در اشیاء با رنگ‌های مشابه
2. پاسخ سریع و قابل اطمینان در خطوط با سرعت بالا
3. قابلیت تنظیم آسان با Teach-in و خروجی‌های قابل اتصال به PLC

• کاربردهای نمونه:

1. تشخیص وجود یا عدم وجود یک شیء با کنتراست خاص روی نوار نقاله
2. تفکیک اشیاء با رنگ‌های مشابه در بسته‌بندی
3. تمایز بین سطوح مات و براق برای فرایندهای بسته‌بندی یا چاپ

ویژگی های سنسور کنتراست سیک

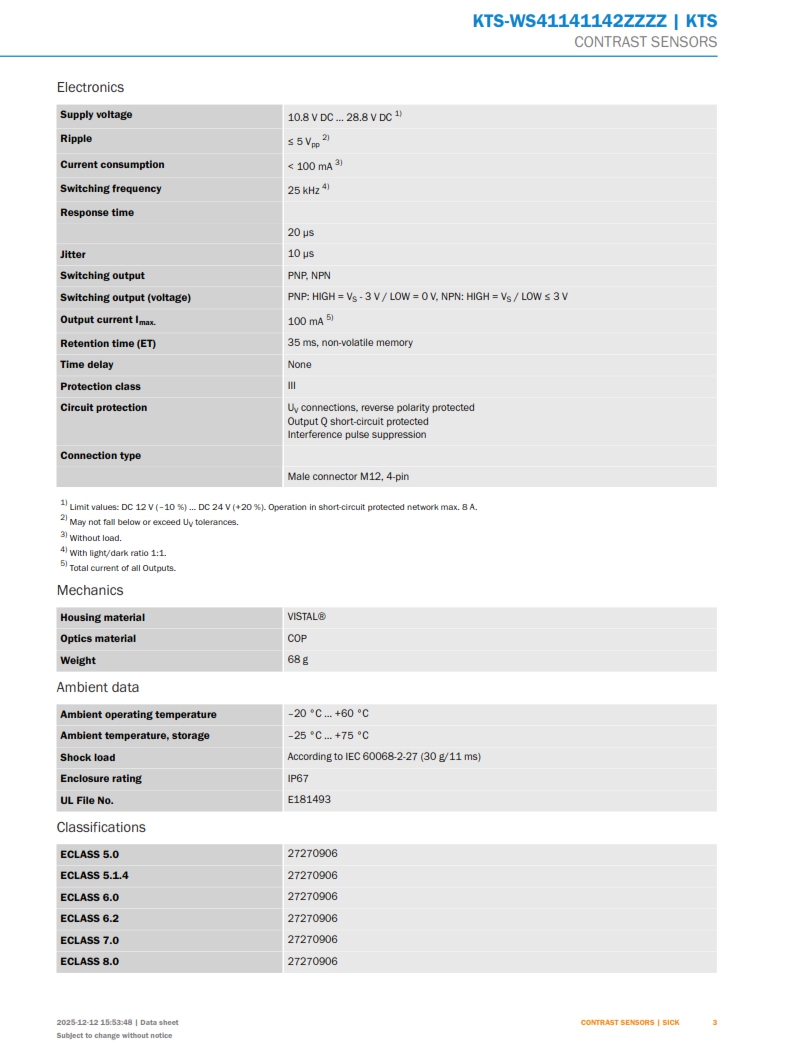

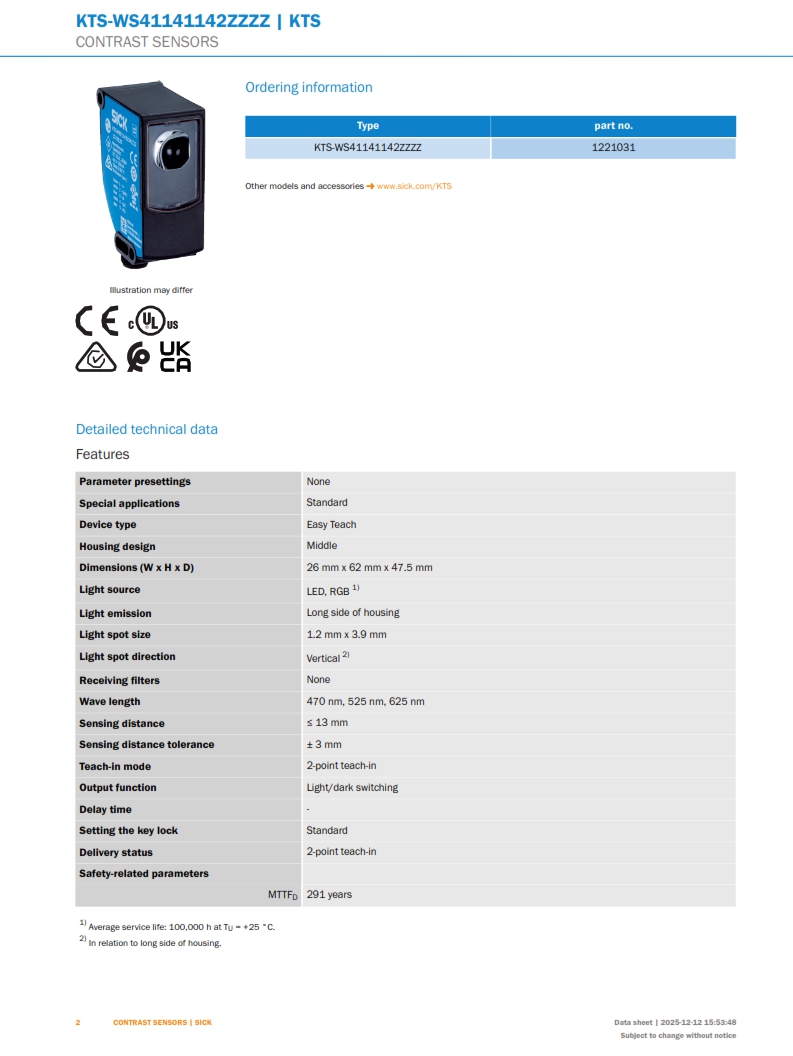

• مدل: Sick Contrast Sensor 13 mm, KTS-WS41141142
• نوع و کاربرد: تشخُص و تمایز کنتراست برای اشیاء با رنگ و سطح مختلف در خطوط تولید
• فاصله تشخیص (Sensing distance): ≤ 13 mm با دقت ±3 mm
• منبع نور: LED RGB با طول موج‌های 470 nm، 525 nm، 625 nm برای پوشش گسترده طیف رنگی
• قطر نور خروجی: نور از طول چاپی طولانی بدنه
• پیکربندی فنی:

1. حالت Teach-in: 2-point teach-in
2. خروجی: روشن/تیره (Light/Dark switching) با امکان استفاده در هر دو حالت
3. تابع خروجی: PNP یا NPN باحداکثر جریان خروجی 100 mA
4. زمان پاسخ: 20 µs
5. jitter: 10 µs
6. مصرف برق: ≤ 100 mA
7. فرکانس سوئیچینگ: 25 kHz
8. حداکثر ولتاژ تغذیه: 10.8 تا 28.8 V DC
9. وضوح و پایداری در برابر نویز و تداخل

• مشخصات امنیتی و حفاظت:

1. کلاس حفاظت: III
2. حفاظت مدار: اتصال UV، حفاظت در برابر پِری (reverse polarity)؛ خروجی در برابر اتصال کوتاه؛ کاهش پالس‌های تداخل

• طراحی فیزیکی و اتصالات:

1. طراحی بدنه: Middle (طراحی میانی)
2. ابعاد: 26 mm (W) × 62 mm (H) × 47.5 mm (D)
3. مدل محفظه و پوشش: IP67، مناسب برای محیط‌های صنعتی مرطوب و گرد و غبار
4. اتصال: Male connector M12، چهار پین

• مشخصات عملکردی مهم دیگر:

1. نسبت روشن/تیره در زمان کار: 1:1
2. زمان تأخیر و ذخیره‌سازی: تأخیر زمانی ندارد؛ حافظه غیر فرار با نگهداری 35 ms
3. طول عمر و پایداری: MTTFD برابر با 291 سال (شرایط TU +25°C)
4. محدوده دمای عملیاتی: -20°C تا +60°C

• نکات اجرایی:

1. تقاضاهای کاربردی استاندارد و وضعیت تحویل با Teach-in دو نقطه
2. محدودیت‌های طراحی: نور خروجی به طول رو به طولانی سمت بدنه می‌باشد؛ محدودیت ولتاژ بر حسب 12 VDC تا 24 VDC در محدوده محدودیت‌های DC

• مشتری هدف: صنایع تولیدی و خطوط مونتاژ که به تشخیص دقیق کنتراست نیاز دارند
• نوع اتصال و پیکربندی: M12 چهار پین، PNP/NPN
• حالت‌های نور و تشخیص: روشن/تیره با نسبت 1:1
• عملکرد Teach-in: 2-point teach-in با استاندارد بودن
• حفاظت و ایمنی: حفاظت در برابر پالس‌های تداخل، polarity معکوس، قطع برق و حفاظت خروجی
• محدوده فشرده و طراحی بدنه: طراحی میانی با ابعاد مناسب برای نصب در محیط‌های صنعتی

آیا به سنسور کنتراست سیک مدل Sick Contrast Sensors 13 mm, , NPN, PNP, KTS-WS41141142 متناسب با حوزه فعالیت و کسب و کارتان  نیاز دارید؟

تیم مجرب سازه گستر پایتخت به پشتوانه 25 سال سابقه درخشان، آماده ارائه خدمات تامین انواع تجهیزات تخصصی مورد نیاز شماست. همین حالا تماس بگیرید !



 [ شماره تماس : 32 20 17 66 - 021 ]



[  مشاوره با کارشناسان سازه گستر پایتخت  ]

سؤالات متداول (FAQ)

این سنسور چه کاربردی دارد؟

برای تشخیص تفاوت‌های کنتراست اشیاء در خطوط تولید، بسته‌بندی و مونتاژ استفاده می‌شود. مناسب برای تمایز بین اشیاء با رنگ‌ها و سطوح مختلف با فاصله تشخیص تا 13 mm.

چه تفاوتی بین نور RGB و طول موج‌های 470/525/625 nm وجود دارد؟

این طول موج‌ها به پوشش گسترده طیف رنگی کمک می‌کنند تا تشخیص روشن/تیره با انواع رنگ‌های سطحی بهبود یابد. تنظیمات Teach-in و فاصله تشخیص بهینه با این  طول موج‌ها هم‌سو می‌شود.

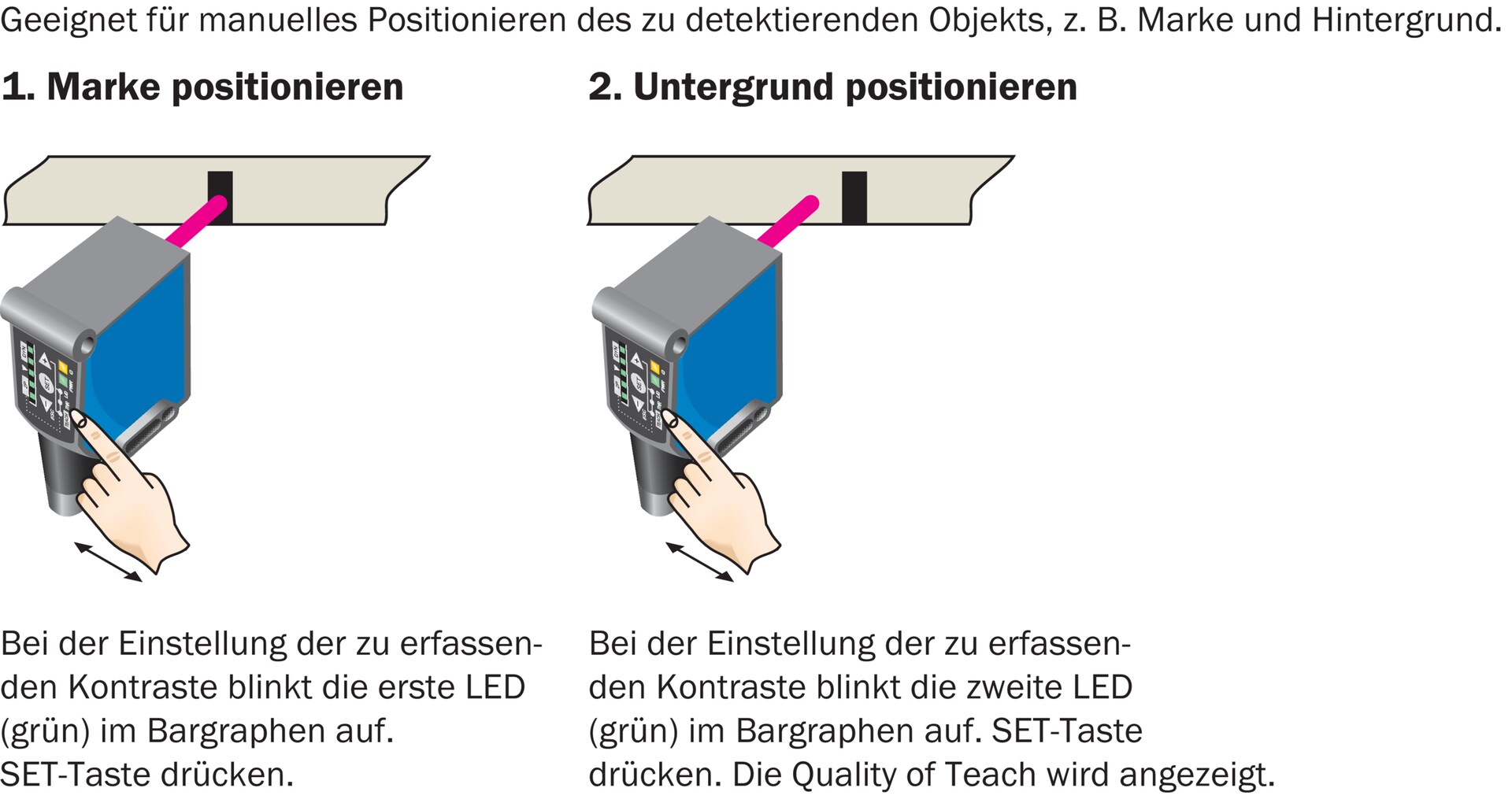

چگونه Teach-in را انجام دهم؟

این مدل از Teach-in دو نقطه‌ای پشتیبانی می‌کند. مراحل سریع:

دو نقطه/دو وضوح کنتراست را معرفی کنید و سپس تنظیمات را ذخیره کنید.

خروجی به حالت روشن/تیره با نسبت 1:1 تنظیم می‌شود تا تشخیص بهینه باشد.

آیا این سنسور برای محیط‌های مرطوب مناسب است؟

بله. درجه حفاظت بدنه IP67 است و در برابر آب و گردوغبار مقاوم است. همچنین محدوده دمای عملیاتی از -20°C تا +60°C را پشتیبانی می‌کند.

چه خروجی‌هایی دارد و چگونه می‌توانم به PLC وصل کنم؟

خروجی به صورت PNP یا NPN با حداکثر جریان خروجی 100 mA در دسترس است. رابط اتصال از طریق کانکتور M12 چهار پین است. برای اتصال به PLC، از ورودی مناسب با منبع تغذیه 10.8–28.8 V DC استفاده کنید و توابع روشن/تیره را طبق نیاز پروژه فعال کنید.

چه زمانی باید از PNP استفاده کنم و چه زمانی از NPN؟

انتخاب PNP یا NPN بستگی به معماری ورودی PLC شما دارد. اگر PLC ورودی‌های منبع تغذیه را ترجیح می‌دهد، از PNP استفاده کنید. اگر از تماس‌های خروجی مشبک استفاده می‌کنید، NPN مناسب است. هر دو گزینه با همان محدودیت‌های جریان تا 100 mA پشتیبانی می‌شود.

آیا فاصله تشخیص حساس به نور محیط است؟

Yes. فاصله تشخیص ≤ 13 mm با دقت ±3 mm است. نور خروجی و طول موج‌ها به نحوی انتخاب می‌شوند که در شرایط صنعتی با نور محیطی محدود، تشخیص پایدار باشد.

چه طول عمر یا دوام و خدمات پس از فروش دارد؟

MTTFD برابر با 291 سال (در شرایط TU +25°C) گزارش شده است. عمر مرسوم LED و سیستم با توجه به مشخصات فنی طولانی است و دوره‌های نگهداری و کالیبراسیون را مطابق استانداردهای کارخانه انجام دهید.

سرعت پاسخ چقدر است؟

زمان پاسخ 20 µs و فرکانس سوئیچینگ تا 25 kHz است. برای خطوط تولید با سرعت بالا مناسب است.

چه محدودیت‌های ولتاژ تغذیه وجود دارد؟

ولتاژ تغذیه 10.8 تا 28.8 V DC مجاز است. در برخی شرایط_DC محدودیت‌های پایین‌دستی ممکن است اعمال شود، بنابراین بهتر است در طراحی سیستم به دامنه DC مشخص‌شده توجه شود.

چگونه مشخصات فنی را در طراحی مدار لحاظ کنم؟

از خروجی‌های PNP/NPN با حداکثر 100 mA استفاده کنید، از حفاظت polarity معکوس و UV/Pulse suppression بهره ببرید، و نور خروجی را به صورت 1:1 برای روشن/تیره تنظیم کنید. برای حفاظت، از منابع تغذیه با پایداری مناسب و خطوط پِر-اِمداد استفاده کنید.

این سنسور چه چیزهایی در جعبه ارائه می‌شود؟

معمولاً سنسور با کانکتور M12 چهار پین، پایه‌های تغذیه، و دفترچه راهنما ارائه می‌شود. لطفاً با تیم فروش تأیید کنید که بسته‌بندی فعلی شامل کابل یا رابط اضافی می‌باشد یا خیر.

آیا نگهداری یا کالیبراسیون خاصی لازم است؟

Teach-in معمولاً روی محصول انجام می‌شود. نگهداری عادی با بررسی ارتباط خروجی و سلامت تغذیه انجام می‌شود. حافظه غیر فرار 35 ms نگهداری تنظیمات را حفظ می‌کند.

چه تفاوتی با سایر مدل‌های Sick دارد؟

این مدل با طراحی Easy Teach و فاصله تشخیص تا 13 mm مناسب برای کاربری با سطوح کنتراست متوسط تا بالا است. خروجی‌های PNP/NPN، توان مصرفی پایین (<100 mA) و فرکانس سوئیچینگ بالا از ویژگی‌های شاخص آنست.
