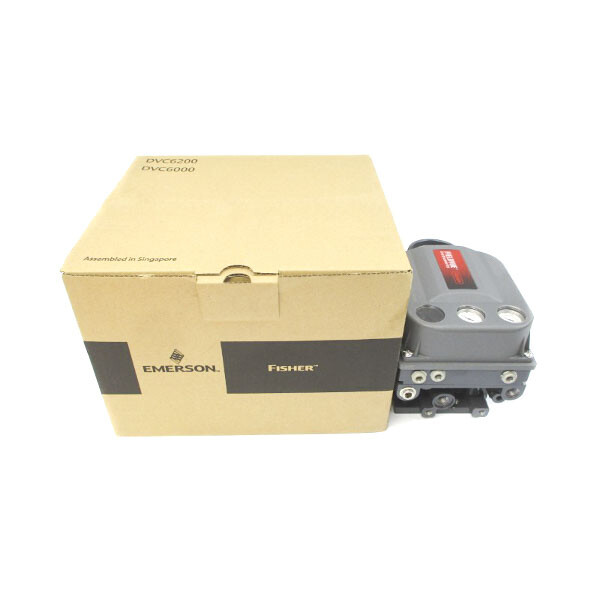

پوزیشنر فیشر مدل FIELDVUE DVC6200

در جهان کنترل فرایند، دقت و پایداری در تنظیم شیرهای کنترلی مهم‌ترین عامل بهبود کارایی، کاهش مصرف انرژی و کاهش نوسانات پروسه است. DVC6200، کنترولر دیجیتال شیر valves با فناوری FIELDVUE، راهکاری مطمئن و کارا برای کنترل عملگر پنوماتیک شیر فرایند ارائه می‌دهد.

شما می توانید برای خرید و اطلاع از قیمت پوزیشنر فیشر مدل FIELDVUE DVC6200 مورد نیاز خود از طریق مشاوره با کارشناسان سازه گستر پایتخت اقدام نمایید.



گروه سازه گستر پایتخت با تکیه بر بیش از 20 سال تجربه و فعالیت به عنوان تامین کننده تجهیزات و ملزومات صنعت برق کشور ( الکتریکال - مکانیکال - ابزار دقیق ) با افتخار آماده خدمت رسانی به فعالان صنعت برق و صاحبان صنایع می باشد.

شماره تماس : 32 20 17 66 - 021

پست الکترونیک: info@sazehgostarsgp.com
نشانی: تهران، میدان فردوسی، کوچه گلپرور، پلاک 20، واحد 25

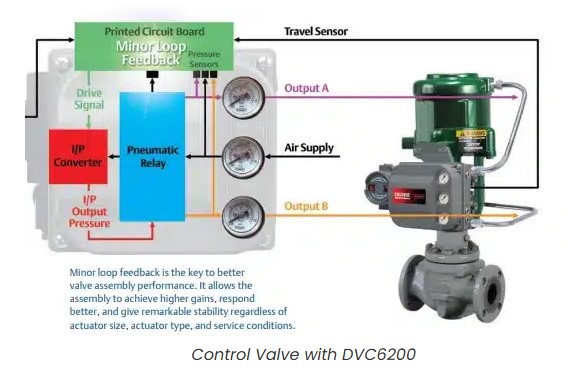

این دستگاه سیگنال جریان را از یک میزبان HART دریافت کرده و با استفاده از منبع هوای ابزار (instrument air)، خروجی فشار دقیق و متناسب با دستور را به عملگر ارائه می‌کند. این خروجی فشار به حرکت مکانیزم عملگر منجر شده و با استفاده از سنسور موقعیت DVC6200 به عنوان بازخورد اصلی، موقعیت شیر به دقت اندازه‌گیری می‌شود تا کنترل بی‌وقفه و با ریزترین جزئیات انجام شود.

نقطه قوت این محصول در طراحی مدولار و هم‌خوانی با استانداردهای HART است. بر روی ماژول DVC6200 نام مدل، شماره سریال هر واحد و تأییدیه‌های ثالث مربوطه درج می‌شود تا شفافیت و اعتبار در هر واحد ارائه شود. این مشخصات فنی، توسعه‌دهندگان برنامه‌های میزبان با قابلیت HART، یکپارچه‌سازان سیستم و کاربران حرفه‌ای را قادر می‌سازد تا یکپارچه‌سازی، نگهداری و آزمایش‌های میدان را به سادگی و با اطمینان انجام دهند. با وجود پیکربندی‌های متنوع، DVC6200 به طور ویژه برای کنترل دقیق مسیر حرکت سازه‌های پنوماتیک طراحی شده است تا با هر ورودی مرموز یا تغییرات در شرایط عملیاتی، پاسخ معتبر و پایدار ارائه دهد.

این محصول با درک عمیق از نیازهای پروژه‌های صنعتی و استانداردهای مهندسی، امکاناتی مانند رابط کاربری برای ورودی‌های دو سیمه 4-20 mA در حالت نقطه به نقطه (Point-to-Point) و یا 24 VDC در حالت چندشاخه (Multi-drop) را ارائه می‌دهد. پرتوهای اندازه‌گیری فشار درون دستگاه، به‌عنوان متغیرهای دستگاه، با دقت بالا ثبت و به کاربر نمایش داده می‌شوند تا کاربر بتواند به راحتی وضعیت سیستم را پیگیری کند. علاوه بر این، کلیدهای کالیبراسیون فشرده و ساده با فشار دادن دکمه در جعبه پایانه، امکان Auto-calibration موقعیت ابزار را در هر زمان فراهم می‌کند؛ این ویژگی در مواقع نگهداری و آزمایش‌ها سرعت و سهولت کار را افزایش می‌دهد. با این ترکیب از دقت اندازه‌گیری، کالیبراسیون سریع و پیکربندی انعطاف‌پذیر، DVC6200 به عنوان یکی از راهکارهای پیشرو در مدیریت حرکت و فشار در سیستم‌های کنترل شیر عمل می‌کند.

این نکته کلیدی است که کاربری این سیستم دامنه گسترده‌ای از کاربردها را در صنایع فرآیندی داراست: کنترل دقیق بازه‌های خروجی، سازگاری با پروتکل‌های صنعتی مطرح، و قابلیت سفارشی‌سازی برای پاسخ به نیازهای خاص پروژه. با داشتن نام پارامترها و ویزگی‌های پیچیده مانند تشخیص دسترسی با پیام‌های استاندارد HART و مدیریت خطا از طریق تعاریف متغیرها، مهندسان و تیم‌های نگهداری می‌توانند با اطمینان بیشتری طرح‌های کنترل را پیاده‌سازی کنند. با توجه به اینکه اطلاعات محصول در کتب و منابع Emerson Automation Solutions موجود است، کاربران می‌توانند با مراجعه به مستندات فنی جامع، گام‌های پیاده‌سازی را به‌روز نگه دارند. در نهایت، DVC6200 با ترکیب منطق دقیق، بازخورد سریع و پیکربندی ساده، گزینه‌ای ارزشمند برای هر پروژه کنترل شیر است که به بهبود پایداری فرایند و کاهش نشت یا اختلالات سیستمی کمک می‌کند.

جزییات پوزیشنر فیشر مدل FIELDVUE DVC6200

• کاربرد و هدف: کنترل دقیق عملگر پنوماتیک شیر فرایند با استفاده از یک کنترلر دیجیتال و بازخورد موقعیت برای موقعیت‌يابی دقیق دریچه.
• ساختار فنی: DVC6200 به‌طور مکانیکی به عملگر شیر متصل است؛ موقعیت شیر توسط بازخورد براکت سفر و مجموعه مگنتی بر روی میله عملگر منتقل می‌شود.
• اینترفیس‌های پنل و ابزار:
  • ورودی میزبان: دو سیم 4-20 mA در حالت Point-to-Point یا 24 VDC در حالت Multi-drop.
  • شاخص‌ها: نام مدل، شماره سریال، تاییدیه‌های ثالث روی پلاک نام در بخش پایین ماژول استاد.
  • کالیبراسیون: دکمه فشاری در جعبه ترمینال برای Auto-calibration سفر؛ زمان فشردن 3 تا 10 ثانیه؛ برای خروج از حالت محافظت، دوباره فشار دهید تا 1 ثانیه.

• ارتباط با سیستم: لوله‌کشی پنوماتیک به DVC6200 برای تامین هوای ابزار و خروج هوای کنترل شده به سمت actuator؛ سنسورهای فشار در داخل DVC6200 به‌عنوان متغیرهای دستگاه گزارش می‌شوند.
• مزایا: دقت بالای کنترل، بازخورد فوری از سفر، سهولت کالیبراسیون، سازگاری با استانداردهای HART و امکان پیاده‌سازی در محیط‌های صنعتی با شرایط متفاوت.
• محدودیت‌ها/نکات مهم: کالیبراسیون به‌صورت پیش‌فرض غیرفعال است؛ حفاظت نوشتن (Write Protection) می‌تواند فرایند کالیبراسیون را غیر فعال کند.
• استانداردها و مستندات: مستندات فنی Emerson Automation Solutions برای اطلاعات تکمیلی موجود است؛ تجهیزات و مدارک مربوط به HART و پروتکل‌های ارتباطی باید توسط تیم فنی پیاده‌سازی شود.
• نگهداری و آزمایش: پیاده‌سازی تست PST (Partial Stroke Test) و سایر عملیات بررسی وضعیت به‌طور منظم پیشنهاد می‌شود تا سلامت سامانه حفظ شود.

آیا به پوزیشنر فیشر مدل FIELDVUE DVC6200 متناسب با حوزه فعالیت و کسب و کارتان  نیاز دارید؟

تیم مجرب سازه گستر پایتخت به پشتوانه 25 سال سابقه درخشان، آماده ارائه خدمات تامین انواع تجهیزات تخصصی مورد نیاز شماست. همین حالا تماس بگیرید !



 [ شماره تماس : 32 20 17 66 - 021 ]



[  مشاوره با کارشناسان سازه گستر پایتخت  ]

سوالات متداول (FAQ)

1. DVC6200 چیست و چه کاربردی دارد؟

• پاسخ: DVC6200 یک کنترل‌کننده دیجیتال شیر پنوماتیک است که برای کنترل دقیق عملگرهای پنوماتیک در فرایندهای صنعتی طراحی شده است. این دستگاه از طریق سیگنال ورودی کار می‌کند (4-20 mA دو سیمه یا 24 VDC چندشاخه) و با منبع هوای ابزار، خروجی فشار دقیق را به سمت عملگر می‌فرستد. بازخورد اصلی از طریق سنسور سفر (travel sensor) وضعیت دریچه را اندازه‌گیری و برای کنترل دقیق استفاده می‌شود.

2. ورودی‌های قابل استفاده این دستگاه کدام‌اند؟

• پاسخ: DVC6200 می‌تواند در دو حالت ورودی استفاده شود:
  • نقطه-به-نقطه (Point-to-Point): ورودی دو سیمه 4-20 mA.
  • چندشاخه (Multi-drop): ورودی 24 VDC.
    پیاده‌سازی و اتصال از طریق جعبه ترمینال با دو ترمینال “LOOP +” و “LOOP -” انجام می‌شود.

3. هدف اصلی از وجود بازخورد سفر چیست؟

• پاسخ: بازخورد موقعیت با استفاده از سنسور موقعیت ، موقعیت دقیق دریچه را اندازه‌گیری می‌کند تا کنترل دقیق خروجی فشار به عملگر تضمین شود. این بازخورد به کنترل‌کننده اجازه می‌دهد که خطای موقعیت را به حداقل برساند و پایداری فرایند را افزایش دهد.

4. کالیبراسیون DVC6200 چگونه انجام می‌شود و اصول ایمنی آن چیست؟

• پاسخ: DVC6200 دارای دکمه کالیبراسیون فشرده است که برای Auto-calibration سفر به کار می‌رود. برای فعال‌سازی:
  • دکمه را 3 تا 10 ثانیه فشار دهید تا عملیات کالیبراسیون انجام شود.
  • برای خروج اضطراری یا لغو، دوباره دکمه را فشار دهید به مدت 1 ثانیه.
  • در حالت محافظت Write Protection، دکمه فعال نخواهد بود.
    نکته ایمنی: حتما در شرایط ایمن کار کنید و از فشار بیش از حد یا آزمایش‌هایی که ممکن است منجر به آسیب به سیلندر یا سیستم شود پرهیز کنید.

5. چه اطلاعاتی روی پلاک نام DVC6200 درج می‌شود؟

• پاسخ: پلاک نام در پایین ماژول استاد DVC6200 شامل:
  • نام مدل (Model name)
  • شماره سریال هر واحد (Serial Number)
  • تأییدیه‌های ثالث و سایر گواهی‌های مربوطه
    این اطلاعات برای کنترل ردیابی، نگهداری و مطابقت با استانداردها کاربرد دارد.

6. چه استانداردها و پروتکل‌هایی پشتیبانی می‌شود؟

• پاسخ: DVC6200 با پروتکل HART سازگار است و برای توسعه‌دهندگان میزبان HART، یکپارچه‌سازی سیستم و نگهداری / آزمایش‌های میدان مناسب است. همچنین مستندات Emerson Automation Solutions اطلاعات تکمیلی را در اختیار می‌گذارد.

7. چگونه DVC6200 با سیستم‌های پنوماتیک ارتباط دارد؟

• پاسخ: لوله‌کشی پنوماتیک هوای ابزار را به DVC6200 تأمین می‌کند و هوای کنترل‌شده از خروجی دستگاه به سمت عملگر ارسال می‌شود. سنسورهای فشار داخلی در داخل DVC6200 این فشارها را به‌عنوان متغیرهای دستگاه گزارش می‌کنند.

8. چه مزایایی نسبت به کنترل‌کننده‌های سنتی دارد؟

• پاسخ: دقت بالای کنترل، بازخورد سریع سفر، پیکربندی انعطاف‌پذیر برای ورودی‌های مختلف، و سهولت انجام کالیبراسیون با دکمه فشاری از جمله مزایای کلیدی هستند. همچنین سازگاری با استانداردهای صنعتی و قابلیت پیاده‌سازی در محیط‌های با شرایط مختلف از دیگر نقاط قوت است.

9. آیا امکان آزمایش‌های سلامت و نگهداری وجود دارد؟

• پاسخ: بله. با استفاده از قابلیت‌های PST (Partial Stroke Test) و سایر ابزارهای مونیتورینگ، می‌توان سلامت دریچه و سیستم را به صورت منظم بررسی کرد. پیشنهاد می‌شود این آزمایش‌ها به‌طور منظم انجام شود تا از سلامت و کارکرد ایمن سیستم اطمینان حاصل گردد.

10. چه نکاتی در نگهداری و عیب‌یابی باید مد نظر باشد؟

• پاسخ: نکات کلیدی شامل:
  • بررسی و نگهداری منبع هوای ابزار و خط لوله‌های پنوماتیک برای نشتی
  • بررسی صحت بازخورد سفر و هم‌خوانی آن با موقعیت دریچه در فرمان
  • اطمینان از فعال بودن یا نبودن Write Protection و مدیریت دسترسی به کالیبراسیون
  • رجوع به مستندات فنی Emerson برای تنظیمات پیشرفته و دستورات عیب‌یابی
  • رعایت ایمنی کار با تجهیزات فشار بالا و هوای ابزار

11. آیا متریال آموزشی یا مستندات فنی برای شروع کار وجود دارد؟

• پاسخ: بله. مستندات فنی Emerson Automation Solutions شامل توضیحات طراحی، پروتکل‌های ارتباطی، و دستورالعمل‌های پیاده‌سازی برای DVC6200 در دسترس است. همچنین برای راهنمای سریع، دستورالعمل‌های Quick Start در منابع مربوط به DVC6200 وجود دارد.
