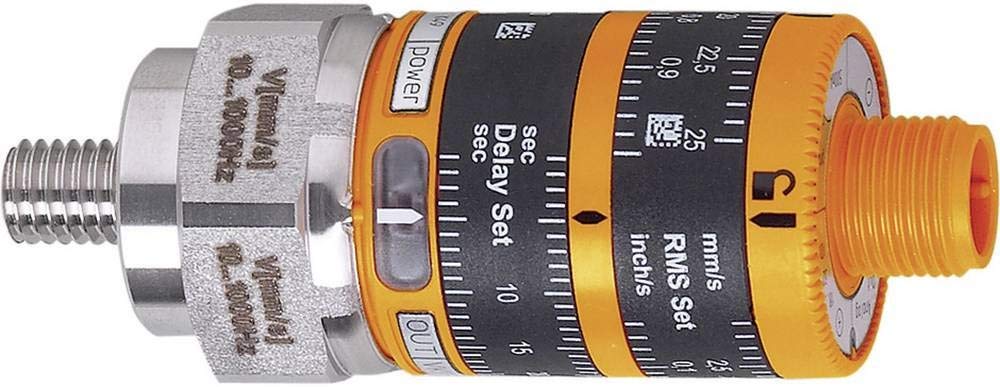

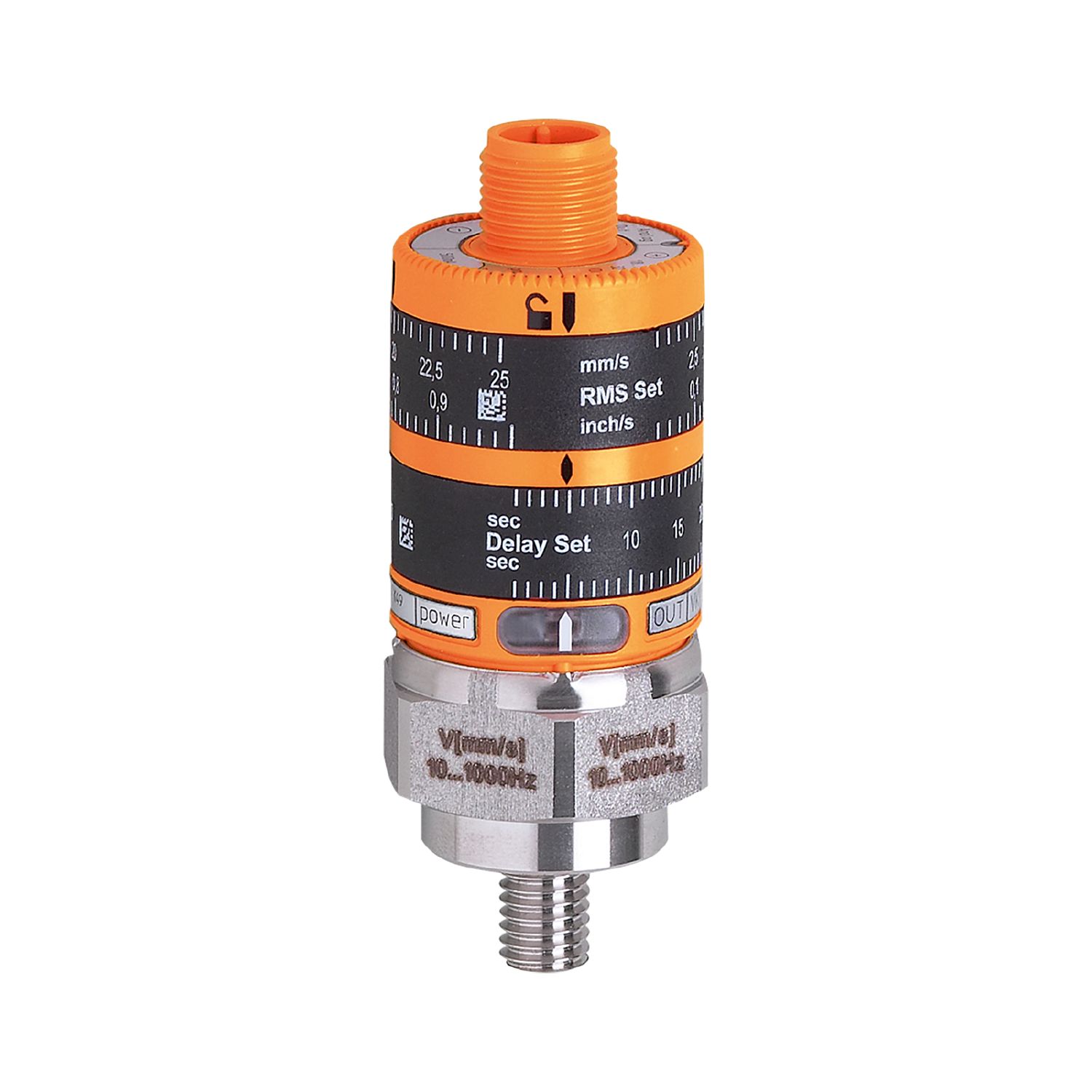

سنسور ویبره VKV021 – Vibration Monitor

برای حفظ سلامت ماشین‌آلات و دوران بهره‌برداری از تجهیزات صنعتی، نظارت پیوسته و دقیق بر ارتعاشات امری ضروری است. VKV021 یک لرزش‌مانیتور با کاربری ساده و قابل اعتماد است که مطابق استاندارد DIN ISO 10816 طراحی شده تا نظارت دائم بر ارتعاشات کلی را تضمین کند.

شما می توانید برای خرید و اطلاع از قیمت سنسور ویبره ifm VKV021 – Vibration Monitor (VIBRATION MONITOR) مورد نیاز خود از طریق مشاوره با کارشناسان سازه گستر پایتخت اقدام نمایید.



گروه سازه گستر پایتخت با تکیه بر بیش از 20 سال تجربه و فعالیت به عنوان تامین کننده تجهیزات و ملزومات صنعت برق کشور ( الکتریکال - مکانیکال - ابزار دقیق ) با افتخار آماده خدمت رسانی به فعالان صنعت برق و صاحبان صنایع می باشد.

شماره تماس : 32 20 17 66 - 021

پست الکترونیک: info@sazehgostarsgp.com
نشانی: تهران، میدان فردوسی، کوچه گلپرور، پلاک 20، واحد 25

این دستگاه با استفاده از فناوری MEMS (میکروالکترومکانیکال سیستم) حسگر، نرخ دقت بالایی را در محدوده اندازه‌گیری 0 تا 25 mm/s RMS ارائه می‌کند و تغییرات کوچک ارتعاش را به سرعت تشخیص می‌دهد. با خروجی‌های دیجیتال و آنالوگ، VKV021 گزینه‌ای همه‌کاره برای پیاده‌سازی در سیستم‌های نگهداری پیشگویانه و کنترل فرایند است.

ویژگی کلیدی این مدل، تنظیم نقطه سوئیچِ قابل پیکربندی است که به وسیله دو حلقه تنظیم ساده، کاربر را قادر می‌سازد تا به سرعت به خوانش بهینه دست یابد. خروجی آنالوگ 4 تا 20 mA امکان ارتباط با سیستم‌های ثبت داده یا پیگیری در نرم‌افزارهای نگهداری را مهیا می‌کند. نمایشگرهای LED سبز (عملکرد) و زرد (وضعیت سوئیچ) وضعیت دستگاه را به طور واضح نشان می‌دهند و کاربر می‌تواند بدون نیاز به تجهیزات پیچیده، تنظیمات دقیق را انجام دهد.

این دستگاه با دامنه دمایی عملیاتی -25 تا 80 درجه سلسیوس (و محدودیت UL < 80°C) و IP67 مقاوم در برابر گرد و غبار و آب‌ورطوبت، برای استفاده در محیط‌های صنعتی سخت مناسب است. طراحی با کابردهای ایمنی بالا و حفاظت در برابر اضافه‌بار، کوتاه‌مدت و ایمنی محدودیت‌های ولتاژی، تضمین می‌کند که سیستم‌های بحرانی شما بدون توقف کار کنند. اگر به دنبال یک راه‌حل جمع‌وجور، با قابلیت اعتماد بالا و سازگار با استانداردهای بین‌المللی برای پایش ارتعاشات هستید، VKV021 انتخاب مناسبی است.

ویژگی‌های ifm VKV021 – Vibration Monitor

• دایره اندازه‌گیری ارتعاش: 0…25 mm/s (RMS)
• بازه فرکانسی: 10…1000 Hz
• استاندارد تطبیقی: وِلكی برای DIN ISO 10816
• تغذیه: 18…32 VDC
• مصرف برق: کمتر از 50 mA
• کلاس ایمنی: III
• حسگر: MEMS (میکروالکترومکانیکال سیستم)
• ورودی/خروجی‌ها: 2 پورت (1 دیجیتال خروجی, 1 خروجی آنالوگ)
• خروجی سیگنال: سوئیچی و آنالوگ
• طراحی الکتریکی: PNП
• خروجی دیجیتال: 1 عدد با تابع معمولاً بسته (Normally Closed)
• افت ولتاژ در خروجی سوئیچ: حداکثر 2 V
• جریان دائم خروجی سوئیچ: تا 500 mA
• خروجی آنالوگ: 4…20 mA با مقاومت بار حداکثر 500 Ω
• حفاظت کوتاه‌مدت و اضافه‌بار: بله
• دقت/انحراف‌ها: خطای اندازه‌گیری < ±3% از مقدار نهایی; جابه‌جایی خطی 0.25%
• زمان پاسخ: 1 تا 60 ثانیه
• تنظیمات نرم‌افزاری: تنظیم نقطه سوئیچ با استفاده از حلقه‌های تنظیم
• شرایط محیطی: دمای کاری -25 تا 80 درجه سلسیوس (با توجه UL < 80°C)
• حفاظت محیطی: IP67
• تاثیر EMC: مطابق EN 61000-4-x (ESD، HF، Burst، Conducted)
• مقاومت و مقاومت کینماتیک: وزن 113.5 g؛ سازه پلاستیکی/فلزی با مواد PBT; PC; FKM; stainless steel (316L/1.4404)
• نصب/مونتاژ: M8 x 1.25

کاربردهای ifm VKV021 – Vibration Monitor

• پیگیری و قرائت مستمر ارتعاشات برای ماشین‌آلات صنعتی بهDIN ISO 10816
• مشاهدـه و کنترل عملکرد درزگیری و تراز ماشین‌آلات:
  • موتورخانه‌ها
  • خطوط تولید
  • تجهیزات مکانیکی با خواسته‌های نظارتی بالا
• ورودی/خروجی‌های ساده برای ادغام با سیستم‌های نگهداری پیشگیرانه یا SCADA
• استفاده در محیط‌های با حساسیت بالا به ایمنی و حفاظت از تجهیزات

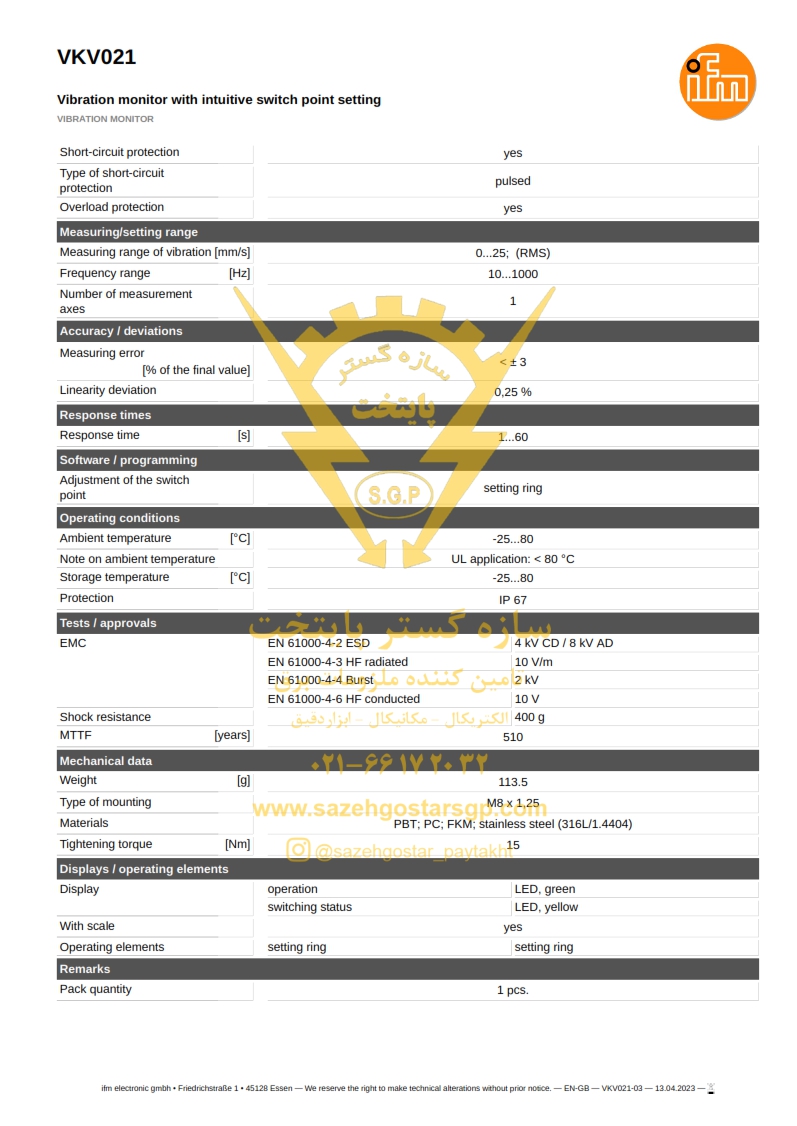

مشخصات فنی ifm VKV021

• Measuring range of vibration: 0…25 mm/s (RMS)
• Frequency range: 10…1000 Hz
• Operating voltage: 18…32 VDC
• Current consumption: < 50 mA
• Protection class: III
• Sensor type: MEMS
• Inputs/Outputs: Total 2; 1 digital output, 1 analogue output
• Output signal: switching signal; analogue signal
• Electrical design: PNП
• Digital outputs: 1
• Output function: normally closed
• Max. voltage drop switching output DC: 2 V
• Permanent current rating of switching output DC: 500 mA
• Analogue current output: 4…20 mA
• Max. load: 500 Ω
• Short-circuit protection: yes (pulsed)
• Overload protection: yes
• Number of measurement axes: 1
• Accuracy: < ±3% of final value
• Linearity deviation: 0.25%
• Response time: 1…60 s
• Adjustment of the switch point: setting ring
• Ambient temperature: -25…80 °C (UL < 80 °C)
• Storage temperature: -25…80 °C
• Protection: IP67
• EMC/test approvals: EN 61000-4-2/3/4/6
• Shock resistance: 400 g
• MTTF: 510 years
• Weight: 113.5 g
• Mounting: M8 x 1.25
• Materials: PBT; PC; FKM; Stainless Steel 316L/1.4404
• Tightening torque: 15 Nm
• Display/Operation: LED green (operation), LED yellow (status)
• With scale: yes
• Connection: 1 x M12 connector, coding A

کاربردهای ارتباطی و ارتباطات ifm VKV021 – Vibration Monitor

• خروجی دیجیتال: یک کانال، معمولاً بسته
• خروجی آنالوگ: 4…20 mA امکان اتصال به سیستم‌های ثبت داده یا کنترل
• طراحی PNП برای یکپارچه‌سازی با دیجیتالهای صنعتی

آیا به سنسور ویبره ifm VKV021 – Vibration Monitor (VIBRATION MONITOR) متناسب با حوزه فعالیت و کسب و کارتان  نیاز دارید؟

تیم مجرب سازه گستر پایتخت به پشتوانه 25 سال سابقه درخشان، آماده ارائه خدمات تامین انواع تجهیزات تخصصی مورد نیاز شماست. همین حالا تماس بگیرید !



 [ شماره تماس : 32 20 17 66 - 021 ]



[  مشاوره با کارشناسان سازه گستر پایتخت  ]

سوالات متداول (FAQ)

1. VKV021 برای چه نوع سیستمی مناسب است؟

• مناسب برای نظارت دائم ارتعاشات در سیستم‌های صنعتی با استاندارد DIN ISO 10816، قابل استفاده در نگهداری پیشگیرانه و ادغام با سیستم‌های SCADA یا نرم‌افزارهای مانیتورینگ.

2. چه نوع خروجی‌هایی دارد؟

• یک خروجی دیجیتال (سوئیچینگ، معمولاً Normally Closed) و یک خروجی آنالوگ 4…20 mA.

3. چه محدوده دمایی و محیطی می‌تواند پشتیبانی کند؟

• دمای کاری -25 تا 80 درجه سلسیوس، IP67، مناسب برای محیط‌های صنعتی و بیرونی/کارگاهی.

4. چگونه تنظیم نقطه سوئیچ انجام می‌شود؟

• از طریق دو حلقه تنظیم (setting rings) روی بدنه دستگاه. با این کار می‌توانید به سرعت نقطه سوئیچ بهینه را برای شرایط خاص ارتعاش تعیین کنید.

5. ترمینال و اتصال برق چگونه است؟

• تغذیه از 18 تا 32 VDC، اتصال از طریق کانکتور M12 با کدگذاری A.

6. آیا دستگاه برای محیط‌های حساس به ایمنی مناسب است؟

• بله، کلاس حفاظت III و حفاظت کوتاه‌مدت، اضافه‌بار و IP67؛ همچنین دارای حفاظت در برابر ESD و موج‌های EMC.

7. حداقل فاصله زمانی پاسخ به تغییر ارتعاش چقدر است؟

• زمان پاسخ در بازه 1 تا 60 ثانیه قابل تنظیم است تا با نیازهای دقیق سیستم شما همخوانی داشته باشد.

کاربردهای نصب و پیاده‌سازی

• نصب مکانیکی: با استفاده از استاندارد M8 x 1.25 و گیره‌های مناسب، در سطحی پایدار ثابت کنید.
• ارتباط با سیستم‌های نگهداری: استفاده از خروجی آنالوگ 4–20 mA برای ارتباط با PLC/SCADA یا دستگاه‌های ثبت داده.
• پیکربندی نقطه سوئیچ: با استفاده از حلقه‌های تنظیم روی بدنه VKV021، به سرعت نقطه مطلوب را بیابید و نتیجه را در گزارش‌های نگهداری درج کنید.
