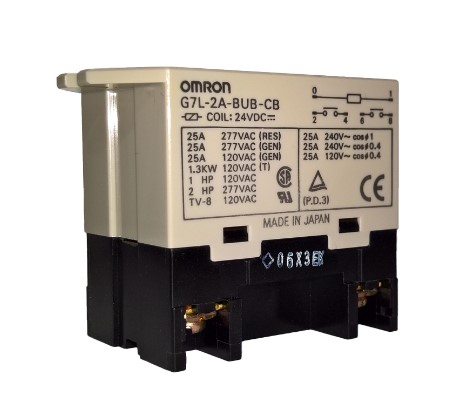

رله امرن G7L-2A-BUB-CB-DC24 Omron Electronics

این رله با ظرفیت بالای جریان و مقاومت دی-الکتریکی بسیار بالا طراحی شده است تا در کاربردهای صنعتی با بارهای القایی سنگین و نوسانات ولتاژ، عملکردی پایدار ارائه دهد. کلیدفشارهای لحظه‌ای تا 50٪ از ولتاژ نامی بدون چترل (no contact chattering) رخ می‌دهد، حتی در مواجهه با افت‌های لحظه‌ای ولتاژ.

شما می توانید برای خرید و اطلاع از قیمت رله امرن GZL-2A-BUB-CB-DC24 Omron Electronics مورد نیاز خود از طریق مشاوره با کارشناسان سازه گستر پایتخت اقدام نمایید.



گروه سازه گستر پایتخت با تکیه بر بیش از 20 سال تجربه و فعالیت به عنوان تامین کننده تجهیزات و ملزومات صنعت برق کشور ( الکتریکال - مکانیکال - ابزار دقیق ) با افتخار آماده خدمت رسانی به فعالان صنعت برق و صاحبان صنایع می باشد.

شماره تماس : 32 20 17 66 - 021

پست الکترونیک: info@sazehgostarsgp.com
نشانی: تهران، میدان فردوسی، کوچه گلپرور، پلاک 20، واحد 25

ویژگی‌ها و مزایا رله امرن سری  G7L:

• کویل با دامنه گسترده AC که قادر به عملکرد با 100 تا 120 VAC یا 200 تا 240 VAC و فرکانس‌های 50 یا 60 هرتز است.
• اندازه مینیاتوری و قدرت سوئیچ بالا، مناسب برای بارهای القایی.
• استفاده از مواد مقاوم در برابر شعله‌ور بودن (مواد عایقی با گرید UL94V-0) برای تمامی مواد عایق.
• ترمینال‌های Quick-connect، یا پیچ، و گزینه‌های اتصال به PCB، و نصب روی ریل DIN.
• تأییدیه‌های ایمنی و کیفیت: دارای استانداردهای UL، CSA، TUV.
• طراحی ایمنی با فاصله تماس 3 میلی‌متر.
• سیستم‌های عایق‌کاری UL با کلاس بندی Class B.

ویژگی‌های کلیدی رله امرن مدل G7L-2A-BUB-CB-DC24

• استانداردها و گواهی‌ها: EU RoHS compliant; ECCN (US) EAR99
• وضعیت جزء: LT B (Last Time Buy)
• نوع پایه و اتصالات: تماس‌گذاری DPST-NO با فرم 2 Form A; ترمینال پیچ و Bracket Mount
• سازگاری ولتاژ/فرکانس: حداکثر ولتاژ سوئیچینگ AC تا 250 VAC; حداکثر جریان سوئیچینگ تا 25 A; حداکثر قدرت سوئیچینگ 5.5 kVA
• ولتاژ و جریان کویل: DC Coil Voltage 24 V; Coil Current 79 mA; Coil Resistance 303 Ω
• زمان‌های عملکرد: Operate Time 30 ms; Release Time 30 ms
• عملکرد و دوام: Electrical Life 100,000 عملیات; Mechanical Life 1,000,000 عملیات
• مقاومت عایقی و بازداری اتصالات: Insulation Resistance 1000 MΩ; Maximum Contact Resistance 50 mΩ
• محدودیت دما: حداقل -20 تا حداکثر +85 درجه سانتی‌گراد
• وزن و ابعاد: وزن 120 g; ابعاد 52.5 mm × 34.5 mm × 49 mm
• شاخص‌های اضافی: LED Indicator در طراحی ندارد; Push to Test Button ندارد; Coil Suppression Diode ندارد
• قالب و مونتاژ: Relay Construction غیر لیچینگ; Mounting از نوع Bracket Mount; Termination Style Screw Terminal; Number of Terminals: 6

توضیحات فنی دقیق رله امرن مدل G7L-2A-BUB-CB-DC24

• Contact Arrangement: DPST-NO با فرم تماس 2 Form A، مناسب برای کنترل دو فاز یا دو نقطه با قطع/ وصل همزمان
• Maximum Switching Voltage/Current: امکان سوئیچینگ تا 250 VAC و 25 A با قابلیت پایداری و قطع و وصل سریع
• Coil Characteristics: کویل 24 V DC با مصرف 79 mA و مقاومت 303 Ω که به طراحی کارآمد انرژی منجر می‌کند
• Electrical Life & Mechanical Life: طراحی برای عمر بالا با قابلیت‌های اجرایی و مکانیکی قابل اعتماد
• Insulation & Safety: مقاومت عایقی 1000 MΩ و مقاومت تماس حداکثر 50 mΩ; فضای ایمنی مناسب، مطابق با استانداردهای معمول ایمنی صنعتی

کاربردهای پیشنهادی

• سیستم‌های کنترل صنعتی و اتوماسیون با نیاز به سوئیچینگ مطمئن با ولتاژ و جریان بالا
• کنترل بارهای القایی مانند موتورها و ترموموتورها با نیاز به دوام طولانی و عمر بالا
• کاربردهای خودرو و تجهیزات صنعتی که به UL/CSA/TUV سازگار است یا نیازمند استانداردهای ایمنی است

نکات طراحی و نصب

• مونتاژ: Bracket Mount برای نصب آسان در تابلوهای صنعتی و رک‌های کنترل
• اتصالات: ترمینال Screw Terminal برای اتصال مطمئن و نگهداری ساده
• شرایط محیطی: محدوده دمایی وسیع -20 تا 85 درجه سانتی‌گراد مناسب برای کاربردهای صنعتی متنوع

استانداردها و گواهی‌ها G7L-2A-BUB-CB-DC24 Omron Electronics

• EU RoHS: مطابقت با محدودیت‌های مواد Hazardous در اتحادیه اروپا
• ECCN: EAR99 (برای انتقال‌های پیچیده صادرات)
