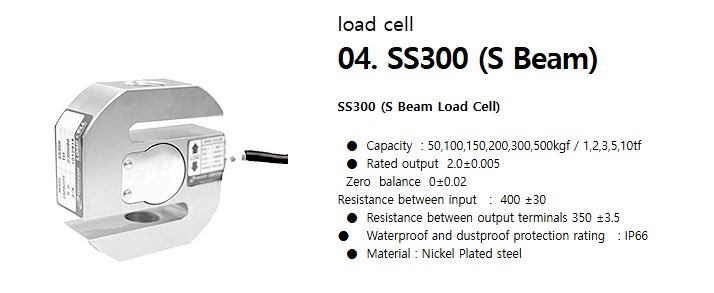

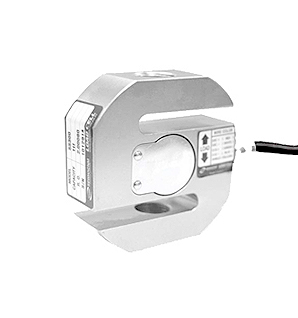

لودسل کششیی Sewha Shear Beam Load Cell SS300-2T
لودسل یا سلول بارگذاری، به نوعی حسگر یا مدولاسیونی اطلاق می‌شود که تغییر اصطکاک یا تغییر طولی، بارگذاری یا نیروهای فشاری را در سازه‌ها یا مواد اندازه‌گیری می‌کند. این مفهوم در مهندسی سازه، مکانیک مواد، هیدرولیک و روباتیک کاربرد گسترده‌ای دارد. لود سل‌ها معمولاً از ترکیبی از ابزارهای فیزیکی و مدارات الکترونیکی تشکیل می‌شوند تا تغییرات کوچک مرتبط با نیروهای وارده را با دقت بالا ثبت کنند. با پیشرفت فناوری، لود سل‌ها به شکل‌های گوناگون مانند فشاری، کششی و پیچشی ارائه می‌شوند تا بتوانند نیروهای مختلف را در فازهای طراحی، ارزیابی و کنترل پاسخ سازه‌ها به‌طور دقیق اندازه‌گیری کنند.
شما می توانید برای خرید و اطلاع از قیمت لود سل کشیی سوها Sewha Shear Beam Load Cell SS300-2T مورد نیاز خود از طریق مشاوره با کارشناسان سازه گستر پایتخت اقدام نمایید.
گروه سازه گستر پایتخت با تکیه بر بیش از 20 سال تجربه و فعالیت به عنوان تامین کننده تجهیزات و ملزومات صنعت برق کشور ( الکتریکال - مکانیکال - ابزار دقیق ) با افتخار آماده خدمت رسانی به فعالان صنعت برق و صاحبان صنایع می باشد.
شماره تماس : 32 20 17 66 - 021
پست الکترونیک: info@sazehgostarsgp.com
نشانی: تهران، میدان فردوسی، کوچه گلپرور، پلاک 20، واحد 25
تعریف لود سل (Load Cell)
لود سل یک ابزار اندازه‌گیری نیرو است که تغییرات نیروی وارده به سازه یا جسم را به تغییر در مقدار یکی از کمیت‌های الکتریکی تبدیل می‌کند. اصول کار عملاً بر مبنای تبدیل تغییر شکل میکروسکوپی یا انعطاف‌پذیری مواد به تغییر در یک مقدار الکتریکی استوار است. رایج‌ترین الگوریتم‌های تبدیل شامل تغییر مقاومت، ولتاژ یا فرکانس هستند که به‌طور مستقیم با میزان نیروی وارد شده ارتباط دارند. به طور معمول، یک لود سل از عناصر زیر تشکیل می‌شود:
- بدنه یا قاب الاستیک: معمولاً از آلیاژهای خاصی ساخته می‌شود که دارای خصوصیات الاستیک مشخصی هستند و تحت بارگذاری تغییر شکل می‌دهند.
- سنسور تبدیل نیرو به سیگنال الکتریکی: برای مثال گِیج یا گِیج استرِین‌ها ( strain gauges) که با تغییر شکل سازه تغییر مقاومت می‌کنند و سیگنال الکتریکی ایجاد می‌شود.
- مدار تقویت و کالیبراسیون: سیگنال ضعیف به پالس یا ولتاژ دیجیتال تبدیل می‌شود و با روش‌های کالیبراسیون به مقدار نیرو تبدیل می‌شود.
- غلاف و ارتباطات: پوشش محافظ، کابل‌ها و اجزای اتصال برای اطمینان از پایداری و عایق‌بندی.
کارکرد کلیدی لودسل
- تبدیل نیرو به تغییر در ویژگی فیزیکی قابل اندازه‌گیری (معمولاً تغییر مقاومت در گِیج‌ها یا تغییر فرکانس در برخی طراحی‌ها).
- ارائه خروجی خطی و قابل تکرار نسبت به مقدار نیرو وارده، با خطای نسبی کم.
- قابلیت کالیبراسیون دقیق برای انواع نیروهای فشاری، کششی یا پیچشی.
انواع رایج لود سل
- لود سل کششی: حساس به نیروهای کششی یا کشش آیین‌نامه‌ای.
- لود سل فشاری: حساس به نیروهای فشاری.
- لود سل پیچشی: پاسخ به نیروهای پیچشی یاtorsional.
- لود سل مقطع‌دار یا ترکیبی: ترکیبی از چند محور نیرو یا توزیع‌های مختلف بار.
کاربردها
- بازرسی و اندازه‌گیری ظرفیت تحمل سازه‌ها در صنایع ساختمانی و شهری.
- اندازه‌گیری وزن در صنایع غذایی، دارویی و لجستیک.
- کنترل کیفیت و عملکرد در خطوط تولید و خطوط بسته‌بندی.
- آزمایش‌های مکانیکی در پژوهش‌های دانشگاهی و صنعتی.
لود سل کششی (Load Cell Tension)
لود سل کششی به سازوکاری اطلاق می‌شود که با اعمال نیروهای کششی یا گشایش در محور طولی خود، تغییر شکل یا تغییر مقدار الاستیسیته را اندازه‌گیری کرده و آن را به خروجی الکتریکی قابل تفسیر تبدیل می‌کند. این نوع لود سل به طور خاص برای سنجش نیروهای کششی و کشش خطوط، سیم‌ها یا سازه‌هایی که در امتداد محور طولی کشیده می‌شوند، مناسب است. در ادامه به اجزای کلیدی، اصول کار و نکات مهم طراحی لود سل کششی می‌پردازیم.
اصول کار لود سل کششی
- ساده‌ترین سازوکار: در اکثر طراحی‌ها از گِیج‌های الاستیک استفاده می‌شود که با کشش یا طولانی‌شدن قاب الاستیک، مقاومت الکتریکی تغییر می‌کند.
- خطی بودن خروجی: خروجی به‌دست‌آمده باید نسبت به مقدار نیرو به‌طور خطی و تکرارپذیر باشد تا کالیبراسیون ساده و دقیق انجام شود.
- کالیبراسیون دقیق: برای کاربردهای کششی، معمولا از کابل‌های استاندارد یا نمونه‌های مرجع با نیروهای استاندارد استفاده می‌شود تا رابطه نیرو-خروجی به‌دقت تعیین گردد.
اجزا و بخش‌های کلیدی لودسل های کششی
- قاب الاستیک: معمولاً به صورت میله یا ورق‌های فلزی مخصوص طراحی می‌شود تا پاسخ کششی به‌خوبی منتقل شود.
- سنسور گِیج استرِین: تغییر مقاومت یا فرکانس در اثر تغییر طول را ثبت می‌کند.
- واحد کنترل و تقویت سیگنال: سیگنال ابتدایی را تقویت کرده و با روش‌هایی مانند مبدل تعادلی Wheatstone یا سایر معماری‌ها، خروجی قابل اندازه‌گیری ارائه می‌دهد.
- پوشش و محفظه: حفاظت در برابر ضربه، گرد و غبار و تغییرات محیطی مانند دما و رطوبت.
ویژگی‌های کلیدی
- مناسب برای اندازه‌گیری کشش مستقیم: نیروهایی که در امتداد محور اصلی به جسم وارد می‌شوند، با حساسیت بالا اندازه‌گیری می‌شوند.
- دامنه کار و کلاس اندازه‌گیری: بسته به طراحی، دامنه توان اندازه‌گیری می‌تواند از چند گرم تا چند تُن باشد.
- دما و محیطی: عملکرد برخی مدل‌ها به تغییرات دمایی حساس است و برای تصحیح این اثرها، سلول‌های مرجع یا جبران‌گرهای دمایی به کار می‌رود.
- کالیبراسیون مکرر: برای حفظ دقت در طول زمان، نیازمند کالیبراسیون دوره‌ای است.
کاربردهای ویژه
- اندازه‌گیری وزن یا کشش در بال‌های پل‌ها، طناب‌ها یا کابل‌های کوله‌برها.
- سنجش کشش در آزمایش‌های متالورژی و مهندسی مواد.
- کنترل نیرو در سیستم‌های مهندسی معکوس یا بازوهای رباتیک که به کشش نیاز دارند.
