شینه در تابلوهای برق صنعتی

Busbar in Industrial Electrical Panels

*تمام حقوق این مقاله برای سازه گستر پایتخت محفوظ است

در صنعت برق، شینه‌ها به عنوان عناصر حیاتی در توزیع و انتقال برق در تابلوهای برقی صنعتی شناخته می‌شوند. این قطعات، نقش کلیدی در ایجاد ارتباط بین تجهیزات برقی و سهولت در نصب، نگهداری و کاهش خطرات دارند. در این مقاله، با مروری کامل بر انواع، طراحی، نصب، نگهداری و فناوری‌های نوین در ساخت شینه‌های برقی، به بررسی نکات مهم و راهکارهای مؤثر جهت بهبود عملکرد و ایمنی می‌پردازیم. هدف این است که مهندسین و تکنسین‌های برق بتوانند با شناخت عمیق‌تر، تصمیمات بهتری در پروژه‌های خود بگیرند و از تکنولوژی‌های روز بهره‌مند شوند.

واژگان کلیدی

شینه برقی، تابلو برق صنعتی، توزیع برق، طراحی شینه، نصب تجهیزات برقی، نگهداری و تعمیرات، فناوری‌های نوین در صنعت برق، استانداردهای برقی

شما می توانید برای خرید و اطلاع از قیمت انواع شینه مورد نیاز خود از طریق مشاوره با کارشناسان سازه گستر پایتخت اقدام نمایید.



گروه سازه گستر پایتخت با تکیه بر بیش از 20 سال تجربه و فعالیت به عنوان تامین کننده تجهیزات و ملزومات صنعت برق کشور ( الکتریکال - مکانیکال - ابزار دقیق ) با افتخار آماده خدمت رسانی به فعالان صنعت برق و صاحبان صنایع می باشد.

شماره تماس : 32 20 17 66 - 021
پست الکترونیک: info@sazehgostarsgp.com
نشانی: تهران، میدان فردوسی، کوچه گلپرور، پلاک 20، واحد 25

با پیشرفت فناوری و نیاز روزافزون به سیستم‌های برقی کارآمد، استفاده از بخش‌های استاندارد و دقیق در تجهیزات برقی اهمیتی دوچندان یافته است. یکی از اجزای کلیدی در این سیستم‌ها، شینه‌های برقی است که نقش واسطه و توزیع‌کننده جریان برق را بر عهده دارد. در واقع، شینه‌ها با ایجاد مسیرهای مستقیم و بی‌نظیر، امکان توزیع برق را ایمن‌تر، سریع‌تر و اقتصادی‌تر می‌کنند.

در این مقاله به شکل جامع و کاربردی، به معرفی، انواع، طراحی، نصب، نگهداری و فناوری‌های نوین در حوزه شینه‌های برقی در تابلوهای صنعتی می‌پردازیم. شناخت عمیق این المان‌ها، کاهش خطاهای سیستم‌ها و بهبود عمر مفید تجهیزات برقی را تضمین می‌کند و نقش راهبردی در موفقیت پروژه‌های برقی ایفا می‌نماید.

 معرفی شینه در تابلوهای برق صنعتی

تعریف شینه

شینه، یک المان فلزی است که برای اتصال و توزیع جریان برق در تجهیزات و تابلوهای برق در نظر گرفته شده است. این عنصر به صورت یک نوار یا پروفیل مسی یا آلومینیومی ساخته می‌شود و معمولاً به شکل یک صفحه، نوار یا پروفیل عرضی طراحی می‌گردد. شینه‌های برقی وظیفه انتقال جریان با کمترین مقاوت را دارند و نقش حیاتی در توزیع برقی ایمن و موثر دارند.

اهمیت شینه در سیستم‌های برقی

در سیستم‌های برقی، نقش اصلی شینه‌ها انتقال و توزیع توان است. بدون وجود این المان، ارتباط بین قسمت‌های مختلف سیستم، بسیار پیچیده و پرخطر خواهد بود. شینه‌ها کمک می‌کنند تا مسیر جریان به صورت مستقیم و کم‌مقاومت باشد، که نتیجه آن کاهش تلفات برق، بالا رفتن راندمان سیستم و افزایش ایمنی است. همچنین، این قطعات امکان نصب سریع و آسان تجهیزات مختلف را فراهم می‌کنند که در کاهش زمان ساخت و تعمیر نقش بسزایی دارد.

تاریخچه کوتاه و توسعه‌های اخیر

در اوایل صنعت برق، از کابل‌ها و ترمینال‌های جداگانه بهره‌گیری می‌شد که مشکلات زیادی در نصب و نگهداری داشت. با توسعه فناوری، ساخت شینه‌های مسی و آلومینیومی رایج شد که هم از نظر اقتصادی، هم از نظر کارایی، برتری‌های زیادی داشتند. در دهه‌های اخیر، با پیشرفت در متریال و تکنولوژی‌های ساخت، انواع جدیدی از شینه‌ها با ویژگی‌های خاص و استانداردهای جهانی وارد بازار شده است، تا بتوانند نیازهای پیچیده‌تری در صنعت برق را برآورده کنند.

انواع شینه‌ها در تابلوهای برق

شینه‌های مسی

شینه‌های مسی به دلیل هدایت عالی و مقاومت پایین، پرکاربردترین نوع در صنعت برق هستند. این نوع شینه‌ها در تجهیزات قدرت، کنترل و اندازه‌گیری مورد استفاده قرار می‌گیرند. مزایای شینه‌های مسی شامل مقاومت کم، انعطاف‌پذیری بالا، مقاومت در برابر خوردگی و طول عمر طولانی است. البته هزینه این نوع نسبت به آلومینیومی بالاتر است، اما کارایی برتر آن، معادله هزینه را توجیه می‌کند.

شینه‌های آلومینیومی

این نوع شینه‌ها معمولا به دلیل قیمت پایین‌تر، وزن سبک و میزان انعطاف‌پذیری بالا، در سیستم‌های توزیع برق و پروژه‌های بزرگ مورد استفاده قرار می‌گیرند. آلومینیوم نیز مقاومت الکتریکی مناسبی دارد، اما نسبت به مس کمی بیش‌تر است. برای کاربردهای مطلوب، نیازمند طراحی‌های خاص و اتصالات مقاوم و مطمئن هستند تا از پتانسیل خوردگی و دماهای بالا محافظت شوند.

شینه‌های چندلایه و خاص

در پروژه‌های خاص و نیازهای ویژه، مانند سیستم‌های با جریان بالا یا نیازمند دوام زیاد، از شینه‌های چندلایه و یا شینه‌های با پوشش مقاوم در برابر خوردگی استفاده می‌شود. این نوع شینه‌ها ممکن است ترکیبی از مواد یا طراحی‌های خاص داشته باشند که برای کاربردهای صنعتی سنگین مناسب است، و در مدت زمان طولانی، تلفات کم و عملکرد بالا را تضمین می‌کنند.

طراحی و ساخت شینه‌ها

نکات طراحی فنی

در طراحی شینه، رعایت استانداردهای جهانی، رعایت ابعاد مناسب، مقاومت مکانیکی، قابلیت توزیع حرارت و انعطاف‌پذیری اهمیت دارد. طراحی باید توانایی انتقال جریان‌های بالا بدون افزایش دما و کاهش تلفات را داشته باشد. همچنین، گذاشتن چند نقطه اتصال، برای افزایش قابلیت اطمینان و امکان توسعه پروژه، ضروری است.

مواد مورد استفاده در ساخت شینه

متریال‌های اصلی در ساخت شینه‌ها، مس و آلومینیوم هستند. علاوه بر آن، پوشش‌های مقاوم در برابر خوردگی، رنگ‌های خاص و لعاب‌های مقاوم در برابر حرارت و مواد شیمیایی، به طول عمر و امنیت شینه کمک می‌کنند.

استانداردهای طراحی شینه

استانداردهای بین‌المللی مانند IEC، ANSI و IEEE، مشخصات فنی و ابعاد استاندارد برای ساخت و نصب شینه‌ها را تعیین می‌کنند. رعایت این استانداردها، تضمین‌کننده ایمنی و کارایی سیستم است و در طراحی، نصب و نگهداری باید مورد توجه قرار گیرد.

نصب و راه‌اندازی شینه‌ها

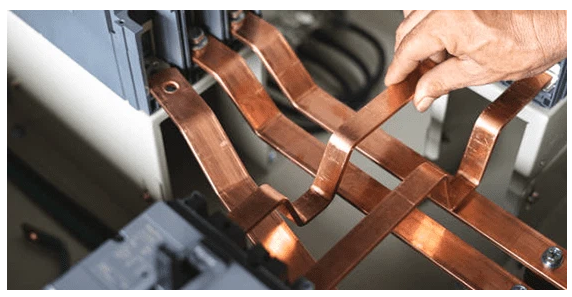

مراحل نصب

در فرآیند نصب، باید از نظارت بر ابعاد، پیچ‌ها و اتصالات، سطح صاف و تمیز بودن مکان نصب اطمینان حاصل شود. قرارگیری در جای مناسب، رعایت فاصله‌های استاندارد و اتصال محکم، از نکات مهم است. پس از نصب اولیه، تست‌های اتصالات و صحت عایقی انجام می‌شود.

نکات مهم در نصب

• اطمینان از اتصال صحیح و محکم بودن پیچ‌ها
• رعایت فاصله‌های مناسب با تجهیزات دیگر
• نصب در محل خشک، خنک و بدون گرد و غبار
• انجام تست‌های عایقی و برقی قبل از راه‌اندازی رسمی

آزمون‌های قبل از بهره‌برداری

آزمون‌های مختلف شامل تست‌های جریان، مقاومت اتصال، تست‌های عایقی و بررسی تلفات حرارتی، پیش از بهره‌برداری انجام می‌شوند تا از سلامت کامل سیستم اطمینان حاصل گردد.

نگهداری و تعمیرات شینه‌ها

روش‌های نگهداری

نظافت منظم، نظارت بر اتصالات، بررسی و تست‌های دوره‌ای، از جمله روش‌های نگهداری مؤثر هستند. تعویض اتصالات زنگ‌زده یا شل، جلوگیری از گرد و غبار و رطوبت، عمر مفید شینه‌ها را افزایش می‌دهد.

علائم خرابی و پیش‌گیری

نشانه‌هایی از قبیل حرارت بیش‌ازحد، کاهش ولتاژ در تجهیزات، صدای زنگ‌خورده و بوی سوختگی، باید جدی گرفته شوند. پیش‌گیری با رعایت استانداردهای نصب، نگهداری منظم و استفاده از تجهیزات مقاوم، مؤثر است.

تعمیر و تعویض

در صورت مشاهده مشکلات، تعویض سریع شینه یا اتصالات آن، حیاتی است. استفاده از قطعات با کیفیت و مطابق با استانداردهای جهانی، در این زمینه بسیار مهم است.

مزایا و معایب استفاده از شینه‌ها

مزایا

• نصب سریع و آسان
• کاهش هزینه‌های نگهداری و تعمیر
• توزیع یکنواخت جریان
• ایمنی بالا در سیستم‌های برقی
• بهبود کارایی و کاهش تلفات انرژی

معایب و محدودیت‌ها

• حساسیت به خوردگی در برخی شرایط
• هزینه اولیه زیاد در برخی موارد
• نیاز به نگهداری مستمر
• محدودیت در طراحی‌های خاص

فناوری‌های نوین در تولید شینه‌ها

تکنولوژی‌های جدید

استفاده از مواد کامپوزیتی، پوشش‌های ضد خوردگی، تکنولوژی‌های ساخت بدون برش و جوش، و توسعه شینه‌های هوشمند با قابلیت نظارت و کنترل، نمونه‌هایی از فناوری‌های روز هستند که صنعت را متحول کرده‌اند.

آینده شینه‌های برقی

پیش‌بینی می‌شود، در آینده، شینه‌های سبز و سازگار با محیط‌زیست، سیستم‌های هوشمند با قابلیت کنترل و مانیتورینگ، و مواد با خاصیت هدایت حرارتی و عایقی بیشتر، نقش مهم‌تری در صنعت پیدا کنند.

نکات کلیدی در انتخاب شینه مناسب

معیارهای انتخاب

• جریان و ولتاژ مورد نیاز
• شرایط محیطی (مقاوم در برابر خوردگی، دما و رطوبت)
• استانداردهای قابل قبول
• هزینه اولیه و نگهداری

نکات فنی و اقتصادی

• تناسب با توان مصرفی و توسعه‌های آتی
• کیفیت ساخت و مواد استفاده شده
• قابلیت نصب و سرویس‌پذیری سریع

بررسی بازار و تامین‌کنندگان

مطالعه عملکرد تامین‌کنندگان، تطابق با نیازهای پروژه، ارائه گارانتی، و تطابق با استانداردهای جهانی، در انتخاب بهترین گزینه نقش بسزایی دارند.
