مبدل آنالوگ به PROFIBUS اوپکن OP-APFB | کانورتر سیگنال آنالوگ به شبکه صنعتی PROFIBUS-DP

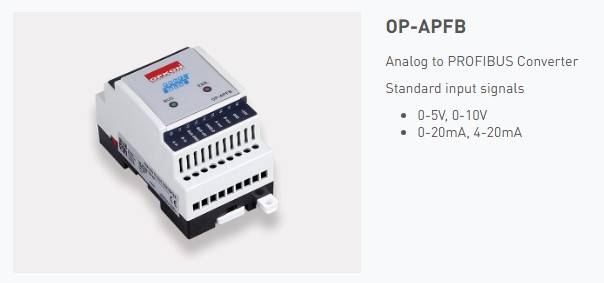

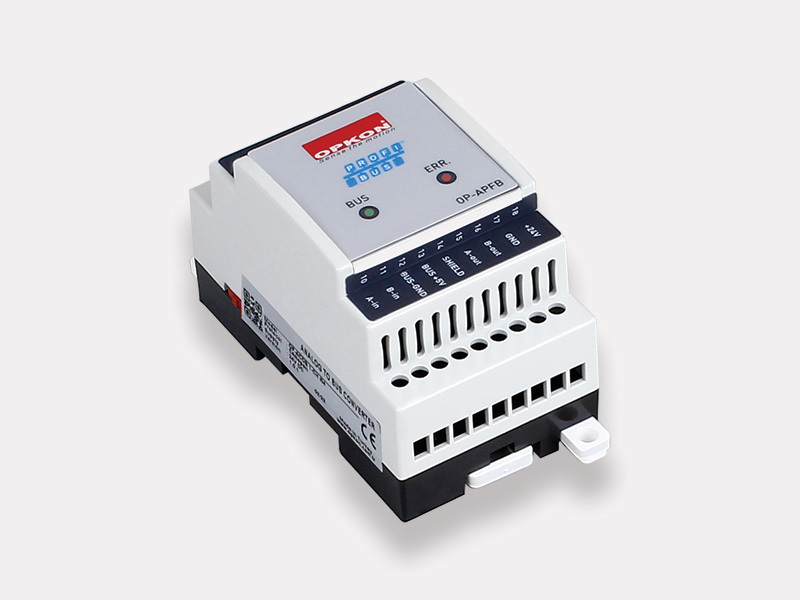

OPKON OP-APFB Analog to PROFIBUS Converter یک مبدل صنعتی برای تبدیل سیگنال‌های استاندارد آنالوگ به پروتکل ارتباطی PROFIBUS-DP است.

این دستگاه ورودی‌های ولتاژی و جریانی استاندارد را دریافت کرده و پس از تبدیل دقیق به داده دیجیتال، اطلاعات را از طریق شبکه PROFIBUS به سیستم کنترل منتقل می‌کند.

این محصول برای استفاده در پروژه‌های اتوماسیون صنعتی، کنترل فرآیند، سیستم‌های مانیتورینگ و تابلوهای کنترل طراحی شده است.

OP-APFB از پروتکل PROFIBUS-DP (RS485) پشتیبانی می‌کند و قابلیت کار با نسخه‌های مختلف PROFIBUS-DP مانند V0، V1 و V2 را دارد.

در سیستم‌های اتوماسیون صنعتی، یکی از چالش‌های مهم، انتقال اطلاعات سنسورها و تجهیزات اندازه‌گیری آنالوگ به شبکه‌های صنعتی و سیستم‌های کنترل مرکزی است. بسیاری از تجهیزات صنعتی مانند سنسورهای فشار، دما، سطح، فلو، موقعیت و ترانسمیترها، خروجی خود را به‌صورت سیگنال‌های استاندارد آنالوگ مانند 0-10V، 0-5V، 0-20mA و 4-20mA ارائه می‌دهند. برای اتصال این تجهیزات به PLCها و شبکه‌های صنعتی، استفاده از مبدل‌های سیگنال ضروری است.

مبدل آنالوگ به PROFIBUS اپکن مدل OP-APFB یک ماژول ارتباطی صنعتی است که وظیفه تبدیل سیگنال‌های آنالوگ استاندارد به داده‌های دیجیتال قابل انتقال در شبکه PROFIBUS-DP را بر عهده دارد. این محصول امکان اتصال تجهیزات آنالوگ موجود در سیستم‌های صنعتی را به شبکه‌های مبتنی بر PROFIBUS فراهم کرده و باعث ساده‌تر شدن طراحی سیستم‌های کنترل و مانیتورینگ می‌شود.

OP-APFB با پشتیبانی از ورودی‌های استاندارد 0-5V، 0-10V، 0-20mA و 4-20mA قابلیت استفاده با طیف گسترده‌ای از سنسورها و تجهیزات ابزار دقیق را دارد. این مبدل با رزولوشن 15 بیت (32767 Count)، اطلاعات ورودی را با دقت بالا پردازش کرده و از طریق ارتباط PROFIBUS-DP با سرعت انتقال بالا به کنترلر ارسال می‌کند.

یکی از ویژگی‌های مهم این محصول، زمان به‌روزرسانی سریع اطلاعات است که حدود 1 میلی‌ثانیه در سرعت 1.5Mbps می‌باشد. این قابلیت باعث می‌شود OP-APFB برای کاربردهایی که نیاز به پاسخ سریع و پایش لحظه‌ای دارند، گزینه مناسبی باشد.

طراحی صنعتی، ایزولاسیون گالوانیکی خط ارتباطی، محافظت در برابر اتصال معکوس تغذیه و وجود LEDهای تشخیصی برای نمایش وضعیت عملکرد و ارتباط، این محصول را به یک راهکار مطمئن برای یکپارچه‌سازی تجهیزات آنالوگ با شبکه‌های اتوماسیون صنعتی تبدیل کرده است.

مبدل آنالوگ به دیجیتال و PROFIBUS چیست؟

Analog to PROFIBUS Converter چیست؟

مبدل آنالوگ به PROFIBUS یک تجهیز واسط در سیستم‌های اتوماسیون صنعتی است که سیگنال‌های آنالوگ دریافت‌شده از سنسورها را به داده دیجیتال تبدیل کرده و از طریق شبکه صنعتی PROFIBUS برای PLC یا سیستم کنترل ارسال می‌کند.

در بسیاری از کارخانه‌ها، تجهیزات اندازه‌گیری قدیمی یا سنسورهای صنعتی همچنان خروجی آنالوگ دارند، اما سیستم‌های کنترل مدرن بر پایه شبکه‌های دیجیتال کار می‌کنند. استفاده از چنین مبدلی باعث می‌شود بدون تعویض تجهیزات موجود، آن‌ها را به شبکه صنعتی متصل کرد.

ویژگی‌های کلیدی OPKON OP-APFB

 تبدیل سیگنال آنالوگ به PROFIBUS-DP

 ورودی‌های استاندارد:

• 0 تا 5 ولت
• 0 تا 10 ولت
• 0 تا 20 میلی‌آمپر
• 4 تا 20 میلی‌آمپر

 رزولوشن بالا:

15 بیت (32767 Count)

 سرعت انتقال PROFIBUS:
تا 12Mbps

 زمان به‌روزرسانی سریع:
حدود 1ms در 1.5Mbps

 ایزولاسیون گالوانیکی Line Driver

 دارای LEDهای تشخیصی وضعیت

 محافظت در برابر اتصال معکوس تغذیه

 مناسب برای محیط‌های صنعتی

کاربردهای مبدل آنالوگ به PROFIBUS اوپکن OP-APFB | opkon

مبدل OP-APFB در صنایع مختلف قابل استفاده است:

صنایع اتوماسیون صنعتی

• اتصال سنسورهای آنالوگ به PLC
• سیستم‌های کنترل فرآیند
• تابلوهای اتوماسیون

صنایع نفت، گاز و پتروشیمی

• انتقال اطلاعات ترانسمیترها
• مانیتورینگ فرآیندها

ماشین‌آلات صنعتی

• کنترل فشار
• کنترل دما
• اندازه‌گیری موقعیت
• پایش پارامترهای تولید

نیروگاه‌ها و تأسیسات

• سیستم‌های کنترل و مانیتورینگ
• شبکه‌های PROFIBUS

مزایای استفاده از OPKON OP-APFB

• امکان اتصال تجهیزات آنالوگ به شبکه PROFIBUS
• کاهش هزینه تعویض تجهیزات قدیمی
• دقت بالا در تبدیل سیگنال
• انتقال سریع اطلاعات
• سازگاری با PLCهای صنعتی
• نصب آسان در تابلو کنترل
• عملکرد پایدار در محیط صنعتی
• تشخیص آسان خطا با LEDهای وضعیت

تفاوت سیگنال آنالوگ و PROFIBUS

سیگنال‌های آنالوگ مانند 4-20mA و 0-10V اطلاعات را به‌صورت تغییرات پیوسته منتقل می‌کنند، اما شبکه‌های صنعتی مانند PROFIBUS داده‌ها را به شکل دیجیتال و با قابلیت مدیریت شبکه انتقال می‌دهند.

استفاده از OP-APFB باعث می‌شود تجهیزات آنالوگ بتوانند در ساختارهای مدرن اتوماسیون صنعتی و شبکه‌های دیجیتال مورد استفاده قرار گیرند.

آیا به مبدل آنالوگ به PROFIBUS اوپکن OP-APFB | opkon  متناسب با حوزه فعالیت و کسب و کارتان  نیاز دارید؟

تیم مجرب سازه گستر پایتخت به پشتوانه 25 سال سابقه درخشان، آماده ارائه خدمات تامین انواع تجهیزات تخصصی مورد نیاز شماست. همین حالا تماس بگیرید !



 [ شماره تماس : 32 20 17 66 - 021 ]



[  مشاوره با کارشناسان سازه گستر پایتخت  ]

سوالات متداول (FAQ)

1. مبدل OPKON OP-APFB چه کاری انجام می‌دهد؟

این دستگاه سیگنال‌های آنالوگ استاندارد مانند 0-10V و 4-20mA را دریافت کرده و به داده دیجیتال قابل انتقال در شبکه PROFIBUS-DP تبدیل می‌کند.

2. چه نوع ورودی‌هایی توسط OP-APFB پشتیبانی می‌شود؟

این مدل از ورودی‌های زیر پشتیبانی می‌کند:

• 0-5V
• 0-10V
• 0-20mA
• 4-20mA

3. این مبدل با چه شبکه‌ای ارتباط برقرار می‌کند؟

OP-APFB از شبکه صنعتی PROFIBUS-DP بر پایه RS485 پشتیبانی می‌کند و با نسخه‌های V0، V1 و V2 سازگار است.

4. رزولوشن تبدیل سیگنال در این محصول چقدر است؟

این مبدل دارای رزولوشن 15 بیت معادل 32767 Count است که دقت بالایی در تبدیل سیگنال ارائه می‌دهد.

5. آیا این محصول با PLCهای صنعتی سازگار است؟

بله، این مبدل برای اتصال تجهیزات آنالوگ به PLCها و سیستم‌های کنترل دارای شبکه PROFIBUS طراحی شده است.

6. مزیت استفاده از PROFIBUS نسبت به سیگنال آنالوگ چیست؟

PROFIBUS امکان انتقال دیجیتال اطلاعات، کاهش نویز، مدیریت بهتر شبکه و ارتباط سریع‌تر با سیستم‌های کنترل را فراهم می‌کند.

7. آیا OP-APFB برای محیط صنعتی مناسب است؟

بله، این محصول دارای بدنه صنعتی، محافظت در برابر اتصال معکوس تغذیه، ایزولاسیون گالوانیکی و LEDهای تشخیصی وضعیت است.

8. منبع تغذیه این مبدل چیست؟

این دستگاه با تغذیه 24VDC ±10% کار می‌کند و مصرف توان آن حداکثر حدود 2 وات است.
