عیب‌یابی رایج در تابلو برق‌های صنعتی | راهنمای کامل و جامع
Common Troubleshooting in Industrial Electrical Panels | A Comprehensive and Detailed Guide
*تمام حقوق این مقاله برای سازه گستر پایتخت محفوظ است
عیب‌یابی تابلو برق‌های صنعتی یک اصل حیاتی برای حفظ ایمنی و عملکرد بهینه در محیط‌های صنعتی است. در این مقاله جامع با مشکلات رایج، دلایل و راه‌حل‌های عملی آشنا شوید.
مقدمه
تابلو برق‌های صنعتی به‌عنوان قلب تپنده سیستم‌های الکتریکی در کارخانه‌ها، کارگاه‌های تولیدی و صنایع بزرگ، نقشی کلیدی و غیرقابل‌انکار دارند. هر نوع تجهیز یا سیستم صنعتی، برای عملکرد ایمن و بهینه، نیازمند کنترل و توزیع دقیق برق است؛ و این وظیفه بر عهده تابلو برق‌هاست.
در واقع، تابلو برق صنعتی را می‌توان به‌عنوان «مغز فرماندهی» هر سیستم برق صنعتی معرفی کرد. این تابلوها با داشتن اجزایی مانند کلیدها، فیوزها، رله‌ها، کنتاکتورها، ترانسفورماتورها، ترمینال‌ها و سایر تجهیزات الکتریکی، جریان برق را به‌طور ایمن و کارآمد به قسمت‌های مختلف انتقال داده و از بروز نوسانات یا خطرات جلوگیری می‌کنند.
با توجه به اهمیت و حساسیت بالای تابلو برق‌های صنعتی، کوچک‌ترین عیب یا نقص در این تابلوها می‌تواند عواقب جبران‌ناپذیری به‌دنبال داشته باشد. یک عیب کوچک در اتصالات یا عملکرد تجهیزات ممکن است باعث:
- توقف کامل خط تولید و ایجاد ضررهای مالی سنگین
- کاهش کیفیت محصولات یا عدم رعایت استانداردهای تولید
- ایجاد خطرات ایمنی مانند آتش‌سوزی یا برق‌گرفتگی
- تحمیل هزینه‌های اضافی برای تعمیرات یا جایگزینی تجهیزات
به همین دلیل، عیب‌یابی تابلو برق صنعتی نه‌تنها یک اقدام پیشگیرانه است، بلکه یک ضرورت حیاتی در صنایع حساس به‌شمار می‌رود.
شما می توانید برای خرید و اطلاع از قیمت انواع تابلو برق های صنعتی، فشار قوی و فشار متوسط مورد نیاز خود از طریق مشاوره با کارشناسان سازه گستر پایتخت اقدام نمایید.
گروه سازه گستر پایتخت با تکیه بر بیش از 20 سال تجربه و فعالیت به عنوان تامین کننده تجهیزات و ملزومات صنعت برق کشور ( الکتریکال - مکانیکال - ابزار دقیق ) با افتخار آماده خدمت رسانی به فعالان صنعت برق و صاحبان صنایع می باشد.
شماره تماس : 32 20 17 66 - 021
پست الکترونیک: info@sazehgostarsgp.com
نشانی: تهران، میدان فردوسی، کوچه گلپرور، پلاک 20، واحد 25
اما عیب‌یابی تابلو برق دقیقاً یعنی چه؟
عیب‌یابی تابلو برق، فرآیند شناسایی دقیق علل اختلال یا خرابی‌های احتمالی در بخش‌های مختلف تابلو است. این کار شامل بررسی ظاهری، تست عملکرد اجزا، اندازه‌گیری پارامترهای الکتریکی و مقایسه آن‌ها با مقادیر استاندارد و در نهایت، انجام اقدامات اصلاحی لازم است.
چه کسانی مسئول عیب‌یابی هستند؟
تکنسین‌های برق صنعتی و تیم‌های تعمیر و نگهداری (Maintenance) معمولاً عهده‌دار این مسئولیت هستند. اما مهم است که اپراتورها و مهندسان نیز درک کافی از علائم اولیه خرابی‌ها داشته باشند تا به‌محض بروز مشکل، اقدامات لازم را سریعاً آغاز کنند.
چرا عیب‌یابی تابلو برق صنعتی در صنایع حساس اهمیت بیشتری دارد؟
در صنایع حساس مانند نفت و گاز، پتروشیمی، فولاد، خودروسازی و نیروگاه‌ها، تداوم تولید و ایمنی محیط کار در اولویت است. کوچک‌ترین وقفه یا مشکل در تابلو برق ممکن است باعث توقف کل کارخانه یا حتی تهدید جان کارکنان شود. به همین دلیل، عیب‌یابی نه‌تنها به‌عنوان یک راهکار فنی، بلکه به‌عنوان یک وظیفه استراتژیک در این صنایع مطرح می‌شود.
پیشنهاد می‌کنیم « استانداردهای تابلو برق صفر تا صد » را مشاهده و مطالعه کنید.
اولین اصل در رعایت استاندارد تابلو برق‌های عمومی، ساخته شدن تابلوهای برق بر اساس استانداردهای بین المللی است. در کلیه ساختمان‌ها طبق استاندارد کشور ایران، عموما سیستم TN از نوع TN-C-S است. وسایل قطع و وصل و تجهیزات نصب شده در داخل تابلو باید با استانداردهای ملی ایران یا استانداردهای IEC مطابقت داشته باشد.
آیا عیب‌یابی فقط برای زمان بروز مشکل است؟
خیر! بسیاری از عیب‌یابی‌ها به‌صورت پیشگیرانه و دوره‌ای انجام می‌شوند. در واقع، تعمیر و نگهداری پیشگیرانه (PM) و عیب‌یابی دوره‌ای به سازمان‌ها کمک می‌کند تا از بروز مشکلات جدی جلوگیری کنند و عمر تجهیزات را به‌طور چشمگیری افزایش دهند.
چه چالش‌هایی در عیب‌یابی تابلو برق وجود دارد؟
تعدد اجزا و پیچیدگی سیستم‌ها: تابلو برق‌های صنعتی از اجزای مختلف با عملکردها و استانداردهای متفاوت تشکیل شده‌اند. تشخیص علت اصلی مشکل ممکن است به تخصص و تجربه بالا نیاز داشته باشد.
کمبود مستندات یا نقشه‌ها: در برخی مواقع، نقشه‌های تابلو یا مشخصات تجهیزات موجود نیست یا ناقص است؛ همین موضوع کار عیب‌یابی را دشوارتر می‌کند.
شرایط محیطی سخت: گردوغبار، رطوبت، گرما یا ارتعاشات شدید در محیط صنعتی می‌تواند باعث تخریب یا فرسایش تجهیزات تابلو برق شود و روند عیب‌یابی را پیچیده‌تر کند.
هدف این مقاله چیست؟
ما در این مقاله تلاش می‌کنیم با زبانی ساده و علمی، مهم‌ترین مشکلات رایج در تابلو برق‌های صنعتی را معرفی کنیم، دلایل ایجاد این مشکلات را بررسی نماییم و در نهایت، راهکارهای عملی و موثر برای رفع یا پیشگیری از آن‌ها ارائه دهیم.
پیشنهاد می‌کنیم « همه چیز در مورد تابلو برق آتش نشانی » را مشاهده و مطالعه کنید.
تابلو برق آتش نشانی، تابلوهای کنترل موتور در بوستر پمپ آتش نشانی هستند. بوستر پمپ به دستگاهی گفته می شود که در آن دو یا چند پمپ به صورت موازی به یکدیگر وصل شده‌اند. هدف از این اتصال بین دو یا چند پمپ این است که دبی مورد نیاز را با صرف کمترین انرژی و به دست آوردن بیشترین راندمان تامین کنند. برای کنترل این دستگاه از تابلو برق استفاده می شود. کارکرد تابلو برق بوستر پمپ آتش نشانی ایجاد هماهنگی بین سیستم الکتریکی و مکانیکی است.
اهمیت عیب‌یابی تابلو برق در صنایع حساس
حفظ ایمنی و جان کارکنان: تابلو برق‌های معیوب ممکن است خطرات جدی مانند برق‌گرفتگی یا آتش‌سوزی را ایجاد کنند. با عیب‌یابی منظم، این خطرات کاهش می‌یابد.
جلوگیری از توقف تولید: توقف‌های ناگهانی تولید می‌تواند به خسارات مالی سنگینی منجر شود. عیب‌یابی به‌موقع باعث کاهش ریسک این توقف‌ها می‌شود.
افزایش بهره‌وری تجهیزات: رفع سریع عیوب، از استهلاک زودرس تجهیزات جلوگیری کرده و طول عمر مفید آن‌ها را افزایش می‌دهد.
رعایت استانداردهای کیفی و قانونی: استانداردهای بین‌المللی مانند ISO 9001 و الزامات ایمنی وزارت کار، عیب‌یابی منظم تابلو برق را الزامی می‌دانند.
رایج‌ترین عیب‌ها در تابلو برق‌های صنعتی
۱. گرم‌شدن بیش‌ازحد تابلو یا تجهیزات
علل احتمالی:
شل‌بودن اتصالات
اضافه‌بار
تهویه نامناسب
خرابی کنتاکتورها یا کلیدهای قدرت
۲. عملکرد نادرست فیوزها و کلیدهای حفاظتی
ممکن است به دلیل فرسودگی، نصب اشتباه یا انتخاب نادرست قطعات اتفاق بیفتد.
۳. بوی سوختگی یا دود
این موضوع اغلب نشانه وجود قوس الکتریکی یا اتصال کوتاه جدی است و نیازمند بررسی فوری است.
۴. خطا در عملکرد رله‌ها و تایمرها
خرابی یا کالیبره‌نبودن رله‌ها می‌تواند عملکرد کل سیستم را مختل کند.
۵. افت ولتاژ یا نوسان شدید
علت این مشکل می‌تواند خرابی کابل‌های ورودی، ترمینال‌های فرسوده یا نقص در قطعات داخلی تابلو باشد.
۶. وجود صداهای غیرعادی (هام یا وزوز)
این صداها اغلب نشانه اتصالات شل یا مشکلات در ترانسفورماتورها هستند.
پیشنهاد می‌کنیم « سیستم مانیتورینگ در تاسیسات برق صنعتی فشار قوی » را مشاهده و مطالعه کنید.
سیستم مانیتورینگ در تاسیسات برق صنعتی فشار قوی به عنوان یک ابزار حیاتی برای نظارت و مدیریت مؤثر بر عملکرد تجهیزات و فرآیندها شناخته می‌شود. این سیستم‌ها با جمع‌آوری، تحلیل و ارائه داده‌های بلادرنگ، به مدیران و اپراتورها کمک می‌کنند تا تصمیمات بهتری اتخاذ کرده و از بروز مشکلات جدی جلوگیری نمایند. در این مقاله به بررسی اجزای اصلی سیستم‌های مانیتورینگ، کاربردها، چالش‌ها و محدودیت‌ها پرداخته می‌شود.
مراحل عیب‌یابی تابلو برق صنعتی
۱. بازرسی ظاهری دقیق: بررسی تمام اجزاء، سیم‌ها و اتصالات برای شناسایی علائم سوختگی یا خرابی.

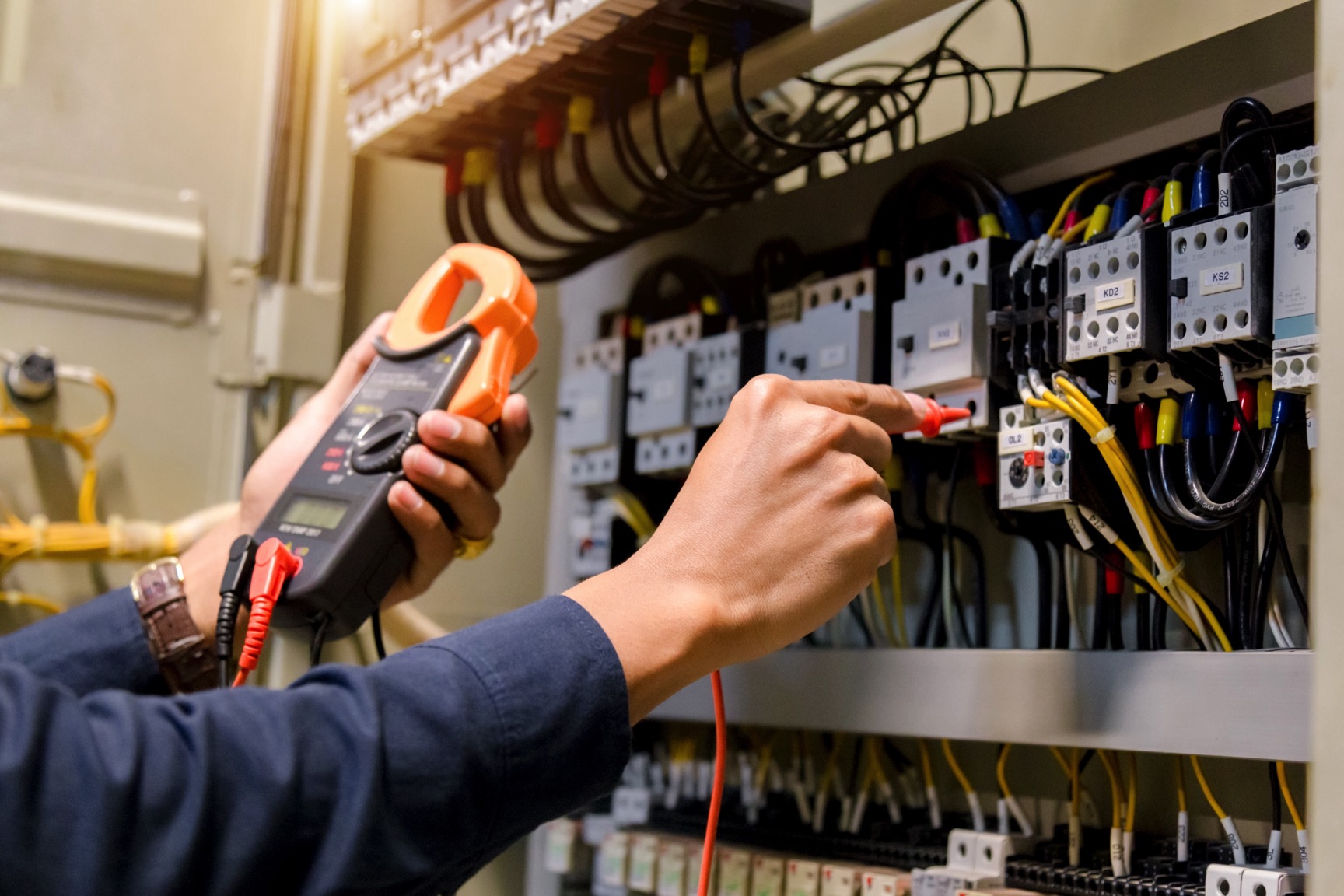

۲. تست ولتاژ و جریان: اندازه‌گیری و ثبت مقادیر الکتریکی با مولتی‌متر یا تجهیزات ابزار دقیق.
۳. تست تجهیزات کنترلی: بررسی صحت عملکرد کنتاکتورها، رله‌ها و تایمرها.
۴. بررسی ارتینگ: اطمینان از اتصال صحیح به زمین برای ایمنی بیشتر.
۵. مستندسازی: ثبت دقیق نتایج و ارائه گزارش برای تحلیل‌های بعدی.
نکات پیشگیرانه
- تمیزکاری و سرویس دوره‌ای
- استفاده از تجهیزات استاندارد
- آموزش پرسنل فنی
- اجرای برنامه‌های تعمیر و نگهداری پیشگیرانه (PM)
جمع‌بندی
عیب‌یابی تابلو برق صنعتی نه‌تنها یک اقدام فنی، بلکه یک راهبرد کلیدی برای حفظ ایمنی، افزایش بهره‌وری و کاهش هزینه‌ها در صنایع حساس است. با شناسایی دقیق مشکلات و انجام اقدامات پیشگیرانه، می‌توان از بروز حوادث ناگهانی و توقف‌های پرهزینه جلوگیری کرد.
