ترنسمیتر مبدل سیگنال لودسل TR-3



ترنسمیتر مبدل سیگنال لودسل TR-3

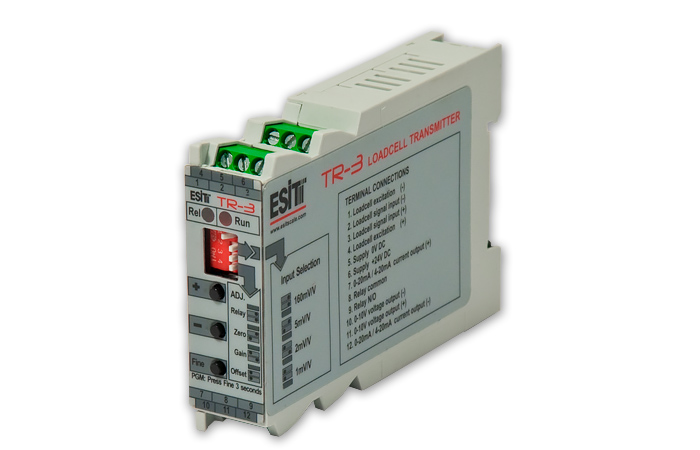

TR-3 Load Cell Analog Signal Transmitter





Esit TR3 یک ترانس‌میتر مبتنی بر میکروپروسسور است که سیگنال Load Cell را پردازش کرده و به عنوان مبدل سیگنال برای PLC یا دستگاه‌های کنترل صنعتی به کار می‌رود. از جمله کاربردهای پایه این دستگاه می‌توان به وزن‌سنجی، باقیمانده‌سازی (batching)، کنترل سطح و کنترل فرآیند اشاره کرد.








شما می توانید برای خرید و اطلاع از قیمت ترنسمیتر مبدل سیگنال لودسل TR-3 مورد نیاز خود از طریق مشاوره با کارشناسان سازه گستر پایتخت اقدام نمایید.



گروه سازه گستر پایتخت با تکیه بر بیش از 20 سال تجربه و فعالیت به عنوان تامین کننده تجهیزات و ملزومات صنعت برق کشور ( الکتریکال - مکانیکال - ابزار دقیق ) با افتخار آماده خدمت رسانی به فعالان صنعت برق و صاحبان صنایع می باشد.


شماره تماس : 32 20 17 66 - 021


پست الکترونیک: info@sazehgostarsgp.com
نشانی: تهران، میدان فردوسی، کوچه گلپرور، پلاک 20، واحد 25






ترنسمیتر مبدل سیگنال لودسل TR-3

  • با داشتن خروجی رله قابل تنظیم، امکان کنترل سیستم‌های مستقل با عملکرد روشن/خاموش یا اتوماسیون پر کردن/خالی کردن را می‌دهد.
  • قاب نصب ریل‌دار باعث یکپارچگی با سایر اجزای پنل و سهولت در اتصالات می‌شود.
  • طراحی برای محیط‌های صنعتی با ایزولاسیون galvanic سه‌راهه، که ریسک خرابی سلول‌های بار را در برابر جریان‌های نشتی کاهش می‌دهد و ثبات خروجی را تحت نویز‌های الکتریکی حفظ می‌کند.
  • تمامی تنظیمات از طریق کلیدها انجام می‌شود تا درایوهای پتانسیومتریک کم‌ drift شوند.
  •



ترانس‌میتر مبتنی بر میکروپروسسور



ترانس‌میتر یا ترانسمیتر یک دستگاه است که سیگنال‌های فیزیکی (مانند دما، فشار، سطح مایعات، جریان، ولتاژ و غیره) را به یک سیگنال استاندارد الکتریکی تبدیل می‌کند تا بتوان آن را به واحدهای کنترل و اندازه‌گیری ارسال کرد. ترانس‌میترهای مبتنی بر میکروپروسسور بخشی از خانواده ترانس‌میترهای هوشمند یا دیجیتال هستند که با استفاده از واحد پردازش مرکزی کوچک، امکانات پیشرفته‌ای را ارائه می‌دهند.



ویژگی‌های کلیدی



  • دستگاه پردازش داده‌ها: در ترانس‌میترهای سنتی، تبدیل سیگنال معمولاً توسط مبدل‌های آنالوگ-به-دیجیتال (AD) و مدارهای ساده انجام می‌شود. در نمونه‌های میکروپروسسوری، داده‌ها به صورت دیجیتال و توسط میکروکنترلر یا MCU پردازش می‌شوند، که امکان اعمال فیلترها، هموارسازی، الگوریتم‌های رفع خطا و تبدیل واحد را فراهم می‌کند.

  • دقت و ثبات بالاتر: پردازش دیجیتال امکان استفاده از الگوریتم‌های کالیبراسیون، compensation دمایی و جبران نویز را می‌دهد که منجر به دقت بیشتر در طول زمان و شرایط محیطی می‌شود.

  • قابلیت‌های ارتباطی: اکثر ترانس‌میترهای مبتنی بر میکروپروسسور از پروتکل‌های صنعتی مانند Modbus, CAN, PROFIBUS, HART و غیره پشتیبانی می‌کنند. این امکان ارتباط با پی‌ال‌سی‌ها، SCADA و سیستم‌های مدیریت داده را فراهم می‌کند.

  • تعامل کاربر و پیکربندی آسان: اغلب این دستگاه‌ها داراي رابط کاربری کاربرپسند هستند (صفحه نمایش، کلیدهای فیزیکی یا واسط گرافیکی)، و از طریق نرم‌افزارهای پیکربندی یا OTA (آپدیت از راه دور) قابل تنظیم هستند.

  • امنیت و تشخیص خطا: قابلیت تشخیص خطاهای داخلی، سلامت سنسور، و هشدارهای پیشگیرانه در صورت بروز خرابی یا کارکرد ناکارآمد از طریق اعلان‌های هشدار و لاگ‌های رویداد وجود دارد.


کاربردها


  • اندازه‌گیری دما با استفاده از ترمیستورها، RTDها یا دی‌الکتریک‌های با مقاومت متغیر و تبدیل به سیگنال دیجیتال با انعطاف‌پذیری بالا.

  • سنجش فشار با سنسورهای پیزوالکتریک یا سیمی و محاسبه دقیق فشار مطلق یا نسبی در خط لوله‌ها.

  • سطح مایعات با مایعات مختلف و تبدیل به سطح دیجیتال برای کنترل سطح مخازن.

  • اندازه‌گیری جریان با استفاده از ترانسمیترهای جریان و تبدیل به داده‌های دیجیتال با امکان تحلیل‌های منظم.

  • ترانس‌میترهای ولتاژ و جریان در نیروگاه‌ها و سیستم‌های توزیع برای نظارت و حفاظت.


معماری کلی



  1. سنسور (سیم‌سنسور یا ترانسمیتر فیزیکی): تبدیل کمّی پدیده فیزیکی به یک شاخص آنالوگ.

  2. مدار تبدیل آنالوگ-به-دیجیتال (ADC): نمونه‌برداری و تبدیل مقدار آنالوگ به دیجیتال با رزولوشن مشخص.

  3. بخش میکروپروسسور: اجرای الگوریتم‌های کالیبراسیون، فیلترینگ، جبران دمایی و نگهداری داده‌ها.

  4. واسط ارتباطی و خروجی دیجیتال: ارسال داده به کنترل‌کننده‌ها با پروتکل‌های صنعتی، و در صورت نیاز، بازخورد کنترلی یا اعلان‌ها.

  5. واسط کاربری و امنیتی: پنل‌های تنظیمات، کُدها و رمزنگاری جهت دسترسی امن و مدیریت نگهداری.


مزایا و چالش‌ها



  • مزایا: افزایش دقت، قابلیت پیکربندی، تشخیص خطا، ارتباط‌پذیری بالا و امکان به‌کارگیری روش‌های امنیتی.

  • چالش‌ها: مصرف انرژی بیشتر نسبت به ترانس‌میترهای ساده، نیاز به تعمیر و کالیبراسیون منظم، و پیچیدگی طراحی نرم‌افزاری برای اطمینان از عملکرد پایدار در محیط‌های صنعتی.














ویژگی‌های کلیدی TR-3 Load Cell Analog Signal Transmitter



  • ایزولاسیون galvanic سه‌راهه — ایمنی و پایداری سیگنال در برابر نویز و نشتی‌ها
  • منبع تغذیه داخلی برای خروجی جریان — بدون نیاز به منبع تغذیه خارجی
  • تنظیم صفر تا 50% از محدوده کامل — هموارتر شدن کالیبراسیون
  • نمایش خطا در صورت بیش از ولتاژ — حفاظت و شناسایی سریع اختلال
  • نمایش وضعیت رله — قابلیت نظارت بر وضعیت خروجی
  • خروجی‌های 0-20 mA و 0-10V — سازگاری با اکثر PLCها و ورودی‌های کنترل صنعتی




کاربردهای اصلیTR-3



  • کنترل وزن و وزن‌کشی در خطوط تولید
  • باقیمانده‌سازی (Batching) در صنایع مواد غذایی، شیمیایی و دارویی
  • کنترل سطح و سطح مایعات در مخازن
  • کنترل فرآیندهای صنعتی با نیاز به ورودی‌های استاندارد خروجی
  • راه‌اندازی سیستم‌های ساده اتوماسیون با خروجی رله



مشخصات فنی



  • ایزولاسیون: سه‌راهه galvanic isolation
  • منبع تغذیه خروجی: داخلی (برای خروجی جریان)
  • خروجی‌ها:
    • 0-20 mA (خروجی جریان)
    • 0-10 V (خروجی ولتاژ)
  • تنظیم صفر: تا 50% از محدوده کل
  • خروجی رله: قابل تنظیم به عنوان سیگنال کنترلی
  • نمایشگر/ indicator: نشانگر وضعیت رله و خطا
  • مناسب برای: محیط‌های صنعتی با نویز، سطح ایمنی بالا
  • اتصالات: کیس نصب با قابلیت نصب روی ریل، اتصال آسان با سایر اجزاء پنلی



مزایا/نقاط فروش


  • کاهش خطر خرابی به دلیل ایزولاسیون سه‌راهه
  • کاهش نیاز به منابع تغذیه اضافی با خروجی داخلی
  • فرآیند کالیبراسیون ساده و پایدار با تنظیم صفر تا 50%
  • امکان نظارت و کنترل سیستم‌های ساده با خروجی رله
  • طراحی فیزیکی مناسب برای پنل‌های استاندارد و محیط‌های صنعتی




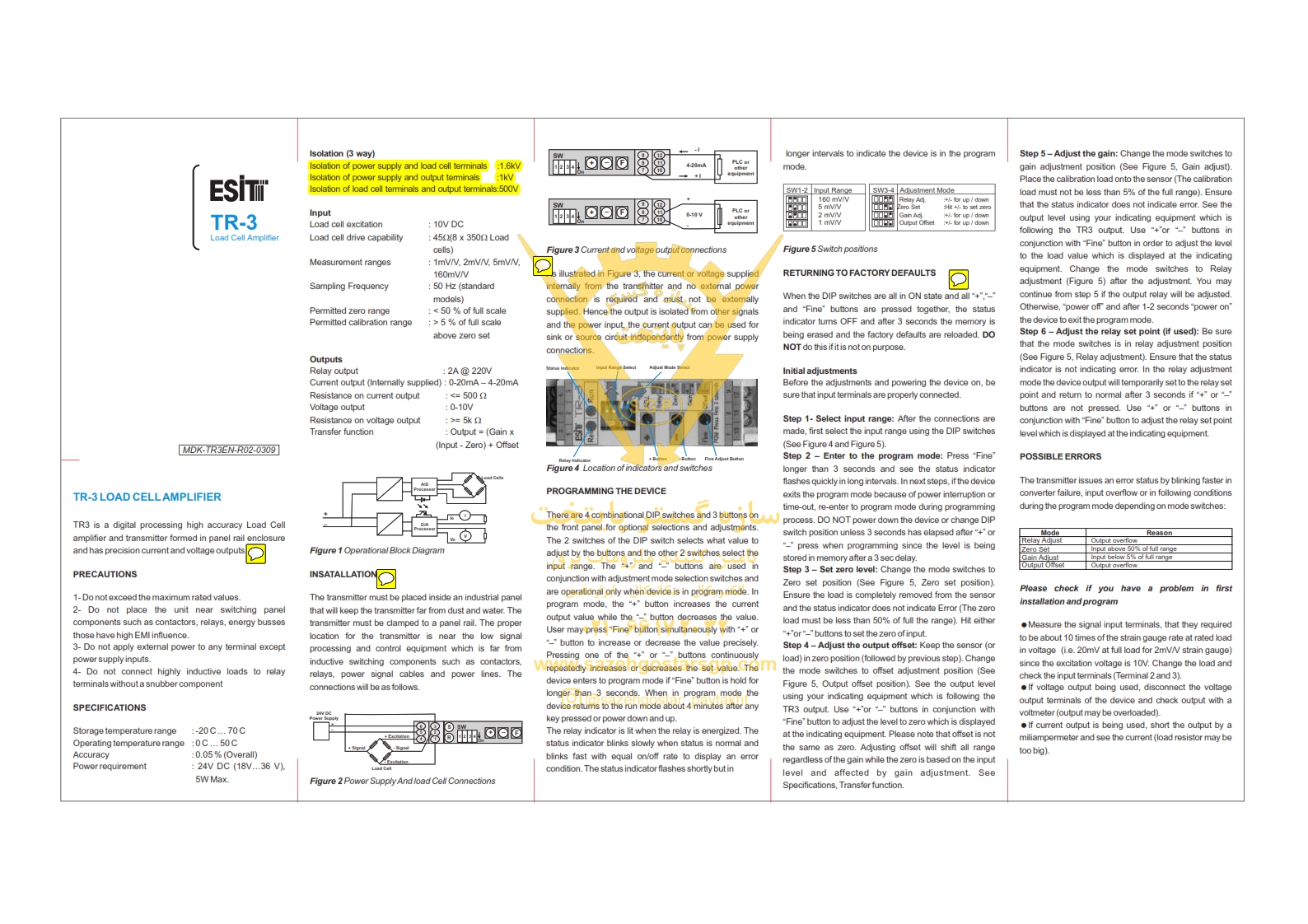

توضیح فنی کلیدی ترنسمیتر مبدل سیگنال لودسل TR-3



  • Accuracy (دقت): 0.03
  • A/D Conversion (تبدیل آنالوگ به دیجیتال): 24-bit Sigma-Delta
  • Conversion Rate / Reading Frequency (سرعت تبدیل و نرخ خوانش): 50 Hz - 400 Hz
  • Current Output (Load Impedance): < 500 Ω
  • Voltage Output (Load Impedance): > 5 kΩ
  • Load Cells (تعداد سلول‌های بار): تا 8 عدد (350 Ω)
  • Analog Input Range (محدوده ورودی آنالوگ): 1 mV/V - 2 mV/V - 5 mV/V - 160 mV/V
  • Excitation Voltage (ولتاژ تغذیه): 10 V
  • Isolation Voltage (ایزولاسیون): – (اطلاعات دقیق در اینجا درج نشده است)
  • Power Supply – Load Cell / Output Signal / Load Cell–Output Signal: 1.5 kV برای هر سه مسیر
  • Environment (محیط کاری):
    • Operating Temperature Range (OIML approved): 0°C تا +50°C
    • Storage Temperature Range: -20°C تا +70°C
    • Operating Voltage and Power: 24V DC (18V تا 36V) - 5W
  • Operator Handling and Display (عملکرد کاربر و نمایش):
    • Keyboard: 3 کلید تاچ‌تاکتیک، 4 DIP سوئیچ
    • Weight Display / Function Display / Program Indicator: — (خالی/نامشخص)
  • Housing (کیس و حفاظت):
    • Material and Protection Class: Rails-mounted plastic, IP20
    • Weight: 0.1 kg
    • Package Weight and Dimensions: 0.2 kg، ابعاد 15x24x6 cm
  • Communication (ارتباطات):
    • Standard / Optional: Optional
    • Serial Communication Output: RS-232 (در نسخه اختیاری)
    • Parallel Printer Output: ندارد
    • Binary (BCD) Output: ندارد
    • Remote Display Output: ندارد
    • Digital Input / Output: 1 خروجی رله (2A) – ندارد
    • Analog Output: 4-20 mA / 0-10 V – ندارد
  • نکته مهم: گزینه‌های ارتباطی و دیجیتال ورودی/خروجی می‌توانند همزمان استفاده نشوند.






آیا به ترنسمیتر مبدل سیگنال لودسل TR-3 متناسب با حوزه فعالیت و کسب و کارتان  نیاز دارید؟


تیم مجرب سازه گستر پایتخت به پشتوانه 25 سال سابقه درخشان، آماده ارائه خدمات تامین انواع تجهیزات تخصصی مورد نیاز شماست. همین حالا تماس بگیرید !



 [ شماره تماس : 32 20 17 66 - 021 ]



[  مشاوره با کارشناسان سازه گستر پایتخت  ]






سوالات متداول (FAQ)



  1. آیا Esit TR3 با PLCهای رایج سازگار است؟

    • بله. خروجی‌های 0-20 mA و 0-10 V برای ترکیب با اکثر ورودی‌های PLC مناسب هستند.
  2. آیا برای راه‌اندازی به منبع تغذیه اضافی نیاز دارم؟

    • خیر، خروجی جریان دارای منبع تغذیه داخلی است و نیاز به منبع تغذیه خارجی ندارد.
  3. چگونه می‌توان صفر دستگاه را تنظیم کرد؟

    • از طریق کلیدهای روی دستگاه و با تنظیم تا 50% از محدوده کامل امکان‌پذیر است.
  4. ایزولاسیون سه‌راهه به چه معناست؟

    • ایزولاسیون galvanic سه‌راهه به این معنی است که سیگنال‌های ورودی، خروجی و میدان الکتریکی از هم جدا شده‌اند تا نویز و نشتی به سیگنال حساسی مانند Load Cell منتقل نشود.
  5. چگونه خروجی رله را برای کنترل یک سیستم ساده استفاده کنم؟

    • می‌توانید خروجی رله را به ورودی کنترل PLC یا ماژول کنترل دیگر متصل کرده و با وضعیت رله عملیات روشن/خاموش یا پرکردن/خالی کردن را انجام دهید.
  6.
