مدارشکن گاز SF6 در سیستم‌های برق فشار قوی

SF6 Gas Circuit Breakers in High Voltage Power Systems

*تمام حقوق این مقاله برای سازه گستر پایتخت محفوظ است

چکیده

مدارشکن‌ها ابزارهای حیاتی در شبکه‌های برق فشار قوی هستند که وظیفه قطع و وصل جریان‌های برق در هنگام خطا و شرایط بحرانی را بر عهده دارند. یکی از رایج‌ترین نوع مدارشکن‌ها در کاربردهای فشار قوی، مدارشکن گاز SF6 است که به دلیل ویژگی‌های منحصربه‌فرد و عملکرد قابل اعتماد، جایگاه ویژه‌ای در صنعت برق دارد. این مقاله به بررسی جامع فناوری، ساختار، مزایا و معایب مدارشکن‌های SF6 می‌پردازد و کاربردهای آن‌ها را در شبکه‌های برق مدرن تحلیل می‌کند. همچنین، چالش‌ها، مسائل زیست‌محیطی و راهکارهای مقابله با آن‌ها نیز در این مقاله مورد بررسی قرار گرفته است. هدف این مطالعه، ارائه دیدگاه کامل و علمی درباره نقش مدارشکن‌های SF6 در بهبود پایداری و امنیت شبکه‌های برقی است.

کلیدواژه‌ها

مدارشکن گاز SF6، سیستم‌های برق فشار قوی، قطع و وصل جریان، فناوری‌های مدارشکن، محافظت از شبکه، مسائل زیست‌محیطی، فناوری‌های نوین، پایداری شبکه برق

شما می توانید برای خرید و اطلاع از قیمت انواع مدارشکن های گاز SF6 فشار قوی مورد نیاز خود از طریق مشاوره با کارشناسان سازه گستر پایتخت اقدام نمایید.



گروه سازه گستر پایتخت با تکیه بر بیش از 20 سال تجربه و فعالیت به عنوان تامین کننده تجهیزات و ملزومات صنعت برق کشور ( الکتریکال - مکانیکال - ابزار دقیق ) با افتخار آماده خدمت رسانی به فعالان صنعت برق و صاحبان صنایع می باشد.

شماره تماس : 32 20 17 66 - 021

پست الکترونیک: info@sazehgostarsgp.com
نشانی: تهران، میدان فردوسی، کوچه گلپرور، پلاک 20، واحد 2

مقدمه

در ساختار تمامی شبکه‌های برق فشار قوی، عملکرد صحیح مدارشکن‌ها از اهمیت ویژه‌ای برخوردار است. نبود مدارشکن‌های معتبر و کارآمد می‌تواند منجر به بحران‌های بزرگ در سیستم‌های توزیع و انتقال برق شود. یکی از فناوری‌های برتری که در دهه‌های اخیر در این حوزه توسعه یافته است، مدارشکن‌های مبتنی بر گاز SF6 هستند. این نوع مدارشکن‌ها به دلیل ویژگی‌هایی از قبیل قدرت عایقی بالا، سرعت عملکرد بالا و هزینه تعمیر و نگهداری پایین، در پروژه‌های بزرگ و حساس مورد استفاده قرار می‌گیرند. در کنار مزایا، چالش‌هایی چون نگرانی‌های زیست‌محیطی و مسائلی درباره ایمنی و سلامت انسان‌ها نیز وجود دارد که نیازمند پژوهش‌های مستمر است. این مقاله، بر پایه جدیدترین مقالات علمی و استانداردهای صنعت برق، به مروری جامع از فناوری، ساختار، مزایا، مشکلات، کاربردها و آینده مدارشکن‌های SF6 می‌پردازد تا راهنمایی کامل برای پژوهشگرها و مهندسان حوزه برق باشد.

فصل 1: تاریخچه و سیر توسعه مدارشکن‌های SF6

اینجا، تاریخچه توسعه مدارشکن‌های گازی، مخصوصا فناوری SF6، بررسی می‌شود. در ابتدا، نوآوری‌های اولیه در زمینه مدارشکن‌های روغنی و خلأ ارائه می‌شد، اما با مشکلات مربوط به ساییدگی و نگهداری، نیاز به جایگزینی احساس شد. در دهه‌های اخیر، توسعه مدارشکن‌های گاز SF6، به دلیل خواص منحصربه‌فرد آن، شکل گرفت. پس از آزمایش‌های اولیه و پذیرش استانداردهای بین‌المللی، مدارشکن‌های SF6 وارد بازار شدند و جایگاه خود را در صنعت برق ساختند. توسعه‌های فناوری در طی دهه‌ها، به افزایش سرعت قطع، کاهش حجم، و بهبود ایمنی منجر شده است. در نهایت، امروزه، مدارشکن‌های SF6 در پروژه‌های برق فشار قوی، نیروگاه‌ها، و خطوط انتقال، به شکل گسترده‌ای استفاده می‌شوند.

توسعه مدارشکن‌ها از زمانی آغاز شد که نیاز به تجهیزات ایمنی و پایدار در شبکه‌های برق فشار قوی حس شد. در ابتدا، فناوری‌های قدیمی مانند مدارشکن‌های روغنی، هوا و خلاء مورد استفاده قرار می‌گرفتند، اما محدودیت‌هایی مانند حجم بزرگ، هزینه‌های بالا و عمر کم را داشتند. با گذر زمان و توسعه فناوری، مدارشکن‌های مبتنی بر گاز, به خصوص SF6، به عنوان جایگزین‌های قدرتمند و کارآمد معرفی شدند.

1.2 شروع استفاده از گازهای عایقی در صنعت برق

در دهه 1950، فناوری استفاده از گازهای عایقی در تجهیزات برق فشار قوی شروع شد. اولین مدارشکن‌های گاز، با هدف کاهش حجم تجهیزات و افزایش سرعت عملکرد طراحی شدند. گازهای خنثی و عایق مانند SF6، به دلیل خواص عایقی و سایشی مطلوب، جایگزین نمونه‌های قدیمی شدند.

1.3 توسعه فناوری SF6 در دهه‌های 1960 و 1970

در دهه‌های 1960 و 1970، فناوری SF6 توسعه یافت و در ایستگاه‌های برق و خطوط انتقال بزرگ مورد استفاده قرار گرفت. استانداردهای بین‌المللی، همچون استاندارد IEC، توسعه و تعیین Specifications برای تجهیزات SF6 را آغاز کردند. در این دوره، دقت در طراحی، ایمنی و کارایی این تجهیزات بهبود یافت و تولید انبوه آن‌ها آغاز شد.

1.4 سیر پیشرفت فناوری و بهبودهای نوین (دهه 1980 تا 2000)

در دهه‌های نود و دو هزار، فناوری مدارشکن‌های SF6 شاهد نوآوری‌های بسیاری بود. کاهش حجم تجهیزات، افزایش سرعت قطع، و بهبود سیستم‌های کنترل و حفاظتی، جزء اولویت‌ها شدند. همچنین، راهکارهای کاهش نشت و بهبود استانداردهای زیست‌محیطی توسعه یافتند. استانداردهای جهانی، به‌خصوص IEC 62271، نقش مهمی در بهبود طراحی و ایمنی این تجهیزات ایفا کردند.

1.5 تحولات اخیر و کاربردهای نوین

در سال‌های اخیر، توجه اصلی به توسعه مدارشکن‌های SF6 به سمت کاهش اثرات زیست‌محیطی و توسعه فناوری‌های بدون گاز یا جایگزین‌های Eco-friendly متمایل شده است. تحقیقات و آزمایش‌های متعددی در حوزه توسعه مدارشکن‌های خلأ و مدارشکن‌های با فناوری‌های جدید در حال انجام است، اما SF6 هنوز به عنوان استاندارد صنعت باقی مانده است، هرچند نگهداری آن نیازمند سیاست‌های سخت‌گیرانه جهت کاهش نشت و گسترش فناوری‌های پایدار است.

مطالعه مقاله:  مدارشکن روغنی در سیستم‌های برق فشار قوی: ساختار، عملکرد و کاربردها

مدارشکن روغنی از تجهیزات حیاتی در سیستم‌های برق فشار قوی است که نقش مهمی در حفاظت، کنترل و پایداری شبکه‌های برقی ایفا می‌کند. این نوع مدارشکن‌ها به دلیل ساختار مقاوم، قابلیت تحمل ولتاژهای بالا و عملکرد سریع شناخته شده‌اند و در انتقال و توزیع برق به‌کار گرفته می‌شوند. ضمن اینکه، با بهره‌گیری از روغن‌های عایق و خنک‌کننده، امکان عبور جریان‌های قوی و کنترل قوس‌های برقی فراهم شده است... ادامه مطلب





فصل 2: خواص فیزیکی و شیمیایی گاز SF6

گاز SF6 (سولفور هیپرفلورورید) یکی از قدرتمندترین عایق‌های گازی است که در صنعت برق کاربرد دارد. این گاز ویژگی‌های فیزیکی و شیمیایی منحصر به فردی دارد که آن را برای مدارشکن‌ها مناسب می‌سازد. در این فصل، خصوصیات مانند تراکم بالا، پایداری حرارتی، مقاومت به خوردگی، و خاصیت غیرقابل اشتعال بودن را بررسی می‌کنیم. همچنین، اثرات زیستی و محیطی ناشی از انتشار این گاز، اهمیت زیادی دارد؛ چرا که SF6، یک گاز گلخانه‌ای قوی است و مسئولیت انتشار آن، موضوع نگرانی‌های زیست‌محیطی است. مطالعه بر روی تبادل حرارتی، هدایت حرارتی، و ناپایداری‌های شیمیایی با محیط اطراف، اهمیت کلیدی دارد تا بتوان عمر مفید و بهره‌برداری موثر مدارشکن‌های SF6 را تضمین کرد.

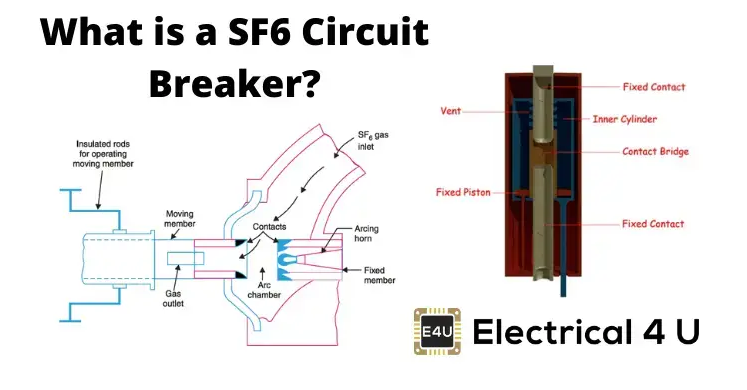

فصل 3: ساختار و فناوری مدارشکن‌های SF6

در این فصل، ساختارهای داخلی، انواع، و تکنولوژی‌های مورد استفاده در مدارشکن‌های SF6 شرح داده می‌شود. مدارشکن‌های SF6 به صورت کلی شامل ابزارهای سوئیچ، سیستم‌های عایقی، و سیستم‌های کنترل و حفاظت هستند. به طور خاص، فنّاوری‌های کلیدزنی قدرت، مانند سوئیچ‌های زیرکونیم و کربن، در این نوع مدارشکن‌ها کاربرد فراوان دارند. نقش بخش‌های مختلف مثل کنتاکت‌ها، سیستم‌های کنترل و سیستم‌های آتش‌نشانی بررسی می‌شود. همچنین، فرآیندهای سوئیچینگ، مسائل سرکوب جرقه، و کنترل جریان‌های فوق‌العاده بالا هم در این بخش آموزش داده می‌شود. فناوری‌های نوین در طراحی مدارشکن SF6، شامل فناوری‌های دیجیتال، کاهش حجم و افزایش ایمنی، تمرکز اصلی این فصل است.

3.1 مقدمه


مدارشکن‌های SF6 از مهم‌ترین تجهیزات سیستم‌های قدرت فشار قوی به شمار می‌روند که وظیفه قطع و وصل جریان‌های قادر به عبور در سیستم‌های برق را بر عهده دارند. ساختار این مدارشکن‌ها بر اساس فناوری‌های کلیدزنی، نوع آن، و فناوری‌های عایقیشان تعریف می‌شود. در این فصل، به بررسی اجزای داخلی، انواع ساختاری، فناوری‌های سوئیچینگ و سیستم‌های کنترل می‌پردازیم. همچنین، فناوری‌های نوین و روند توسعه در طراحی این تجهیزات مورد تحلیل قرار می‌گیرد.

3.2 اجزای اصلی مدارشکن SF6


3.2.1 کنتاکت‌ها و سیستم‌های کلیدزنی


• کنتاکت‌ها (Contacts): عناصر مکانیکی که مسیر جریان برق را در حالت وصل برقرار یا قطع می‌کنند. در مدارشکن‌های SF6، کنتاکت‌ها معمولا از مواد مقاوم در برابر سایش و حرارت ساخته می‌شوند.
• سیستم‌های کلیدزنی (Switching Devices): شامل نوع‌های مختلف مانند کنتاکت‌های مکانیکی، سوئیچ‌های سرد (Cold switching)، و فناوری‌های جدید مانند سوئیچ‌های زیرکونیم یا با فناوری خلأ.

3.2.2 ظرف گاز SF6

• حجم گاز: طراحی ظرف، بر اساس نیازهای عایقی و خنک‌کنندگی است. گاز SF6 در داخل محفظه نگهداری می‌شود و نقش عایق و مرطوب‌کننده جرقه‌زدایی را دارد.
• سیستم‌های کنترل نشت و فشار: برای کنترل فشار داخلی و جلوگیری از نشت گاز، سیستم‌های سنجش و کنترل خاصی در نظر گرفته شده است.

3.2.3 سیستم‌های کنترل و حفاظت

• سیستم‌های الکتریکی و مکانیکی: شامل سوئیچ‌های کنترل، سیستم‌های هوشمند، سامانه‌های تحریک و حفاظت الکتریکی.
• صفحات کنترلی و سیستم‌های دیجیتال: برای کنترل عملکرد مدارشکن، مانیتورینگ وضعیت و ثبت رویدادها.

3.2.4 سیستم‌های آتش‌نشانی و ایمنی

• سیستم‌های اطفاء و انفجار: برای جلوگیری از انفجار در اثر جرقه یا فشار ناپایدار، سیستم‌های مخصوص طراحی شده است.

3.3 انواع ساختاری مدارشکن‌های SF6

3.3.1 مدارشکن‌های هوایی (Air-Insulated)

• استفاده از محیط هوای عایق در طراحی و ساختار.
• مزایا: هزینه پایین، نگهداری آسان.
• معایب: حجم بزرگ و نیازمند فضای زیاد.

3.3.2 مدارشکن‌های گاز با عایق GIS (Gas Insulated Switchgear)

• در این نوع، تمامی اجزا در داخل محفظه‌ای بسته قرار دارند که پر شده از گاز SF6.
• مزایا: حجم کم، ایمنی بالا، قابلیت نصب در فضاهای محدود.
• معایب: هزینه اولیه بالا و نیاز به استانداردهای خاص برای ساخت.

3.3.3 مدارشکن‌های خلاء (Vacuum Circuit Breakers)

• فناوری جایگزین ولی در برخی موارد کاربرد مشابه دارند.
• در مقابل، مدارشکن‌های SF6 به دلیل مقاومت عایقی فوق‌العاده در شرایط خاص، برتری دارند.

3.4 فناوری‌های کلیدزنی در مدارشکن‌های SF6

3.4.1 کلیدزنی رایج (Air-Break)

• کلیدهای مکانیکی و مکانیزم‌های میان‌بر، برای سوئیچینگ سریع و مطمئن.

3.4.2 کلیدزنی تحت فشار برقی

• استفاده از سیستم‌های برقی برای تحریک کنتاکت‌ها، کاهش حرکت مستقیم مکانیکی و افزایش سرعت عملکرد.

3.4.3 فناوری‌های پیشرفته کنترل و تحریک

• سیستم‌های دیجیتال و کنترل هوشمند: استفاده از سیستم‌های میکروپروسسوری و کنترلرهای دیجیتال برای مدیریت عملیات سوئیچینگ، مانیتورینگ وضعیت، و تشخیص عیوب در مدارشکن.
• پیلوت‌های الکتریکی و سیستم‌های تحریک: برای افزایش دقت و کاهش زمان پاسخ، این سیستم‌ها با همکاری سیستم‌های کنترل مرکزی فعال می‌شوند.


3.5 فرآیندهای کلیدزنی در مدارشکن‌های SF6

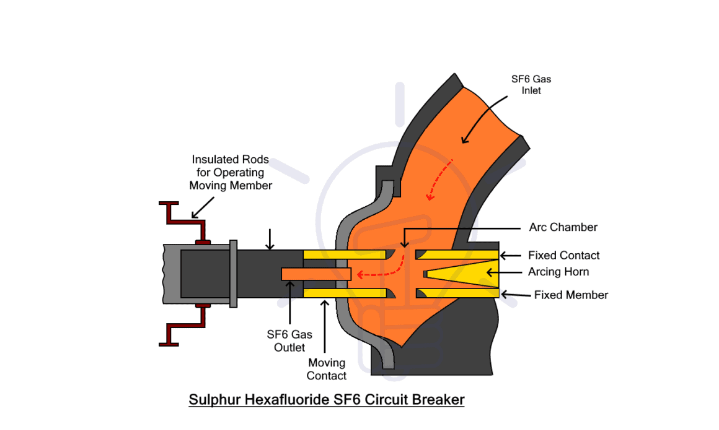

3.5.1 فرآیند قطع جریان (Breaking Process)

• در هنگام نیاز به قطع جریان، سیستم‌های کنترل عملیات سوئیچینگ را فعال می‌کنند.
• در این فرآیند، کنتاکت‌ها جدا می‌شوند و گاز SF6 نقش عایق و جرقه‌زدایی را بر عهده می‌گیرد.
• در صورت وجود جرقه، گاز SF6 و ساختار خاص تجهیزات، جرقه را خاموش کرده و از تبدیل آن به جرقه‌های پرقدرت جلوگیری می‌کند.

3.5.2 فرآیند وصل جریان (Making Process)

• پس از انجام عملیات قطع، سیستم آماده عملیات وصل مجدد است.
• این فرآیند شامل تحریک سیستم‌های کنترل، حرکت مکانیکی کنتاکت‌ها، و پر کردن مجدد گاز است.
• طراحی در این مرحله باید به گونه‌ای باشد که سوئیچینگ با کمترین تداخل و افت ولتاژ انجام شود.

3.6 فناوری‌های اتوماتیک و دیجیتال

• مدارهای کنترل هوشمند: برای افزایش قابلیت اطمینان و کاهش خطاهای انسانی، سیستم‌های کنترل دیجیتال و مجهز به سنسورهای هوشمند، در مدارشکن‌های SF6 مورد استفاده قرار می‌گیرند.
• ارتباطات و مانیتورینگ از راه دور: امکان کنترل و نگهداری تجهیزات، از طریق بسترهای اینترنت اشیا و سیستم‌های مانیتورینگ در لحظه، فراهم شده است.

3.7 روند توسعه فناوری و نوآوری‌ها

• کاهش حجم و وزن تجهیزات: تلاش برای کاهش حجم ظروف SF6 و طراحی نمونه‌های سبک‌تر، جهت نصب در مکان‌های محدود و در پروژه‌های شهری.
• پایداری و کاهش اثرات زیست‌محیطی: تحقیق در حوزه جایگزینی گاز SF6 با گازهای سازگار با محیط زیست، و توسعه مدارشکن‌های بدون گاز یا با فناوری‌های کم‌عایق‌تر.
• افزایش سرعت سوئیچینگ و طول عمر: باتوجه به نیاز صنعت، فناوری‌های نوین با هدف افزایش عمر مفید و کاهش زمان قطع و وصل، توسعه یافته‌اند.

فصل 4: مزایا و معایب مدارشکن‌های SF6

در این بخش، مزایای برجسته مدارشکن‌های SF6 مانند مقاومت عایقی بالا، سرعت استثنایی در قطع، کاهش حجم تجهیزات، و هزینه نگهداری پایین بررسی می‌شود. این ویژگی‌ها باعث شده است تا مدارشکن‌های SF6 در صنایع نیروگاهی و خطوط انتقال، بسیار محبوب شوند. اما، معایبی هم وجود دارد، از جمله، نگرانی‌های زیست‌محیطی ناشی از انتشار گاز SF6 که یک گاز گلخانه‌ای قوی است، و خطرات ایمنی در صورت نشت یا برخورد نادرست. مشکلات فنی مانند ناپایداری در شرایط خاص، نیاز به نگهداری منظم، و هزینه‌های اولیه بالا هم در این بخش بررسی می‌شود. تحلیل این مزایا و معایب، اهمیت استفاده بهینه و پیاده‌سازی راهکارهای کاهش آسیب‌های زیست‌محیطی را نشان می‌دهد.

4.1 مقدمه

مدارشکن‌های SF6 به دلیل ویژگی‌های منحصربه‌فردشان در صنعت قدرت بسیار محبوب هستند. اما هر فناوری، با مزایا و محدودیت‌هایی همراه است. در این فصل، ابتدا مزایای اصلی این فناوری مورد بررسی قرار می‌گیرد و سپس معایب و چالش‌های مرتبط، با ارائه راهکارهای مقابله نیز آمده است.

4.2 مزایای مدارشکن‌های SF6

4.2.1 مقاومت عایقی بالا

• شرح: گاز SF6 دارای ضریب عایقی بسیار بالا است که باعث می‌شود تجهیزات بتوانند در فشارات بالا و ولتاژهای زیاد کار کنند.
• اهمیت: این ویژگی اجازه می‌دهد حجم تجهیزات کاهش یابد و طراحی تجهیزات جمع‌وجورتر باشد.

4.2.2 سرعت سوئیچینگ و قطع سریع

• شرح: مدارشکن‌های SF6 می‌توانند جرقه‌ها و جریان‌های خطا را در کمترین زمان ممکن قطع کنند.
• اهمیت: کاهش زمان پاسخ، افزایش امنیت شبکه و کاهش خسارات در اثر خطا.

4.2.3 حجم کوچک و فضای کم‌

• شرح: نسبت به مدارشکن‌های سنتی، تجهیزات SF6 نیازمند فضای بسیار کمتری هستند.
• اهمیت: امکان نصب در فضاهای محدود، شهری و پروژه‌های نوین.

4.2.4 عمر مفید و نگهداری کم

• شرح: با طراحی مناسب، عمر تجهیزات SF6 می‌تواند چند دهه باشد و نیاز به نگهداری مکرر ندارد.
• اهمیت: کاهش هزینه‌های عملیاتی و افزایش بهره‌وری.

4.2.5 قابلیت اطمینان بالا و پایداری در مقابل خطاها

• شرح: فناوری SF6 به دلیل پایداری در دما، فشار و ولتاژهای بالا، از قابلیت اطمینان بالایی برخوردار است.
• اهمیت: تثبیت و پایداری شبکه‌های توزیع و انتقال برق.

4.3 معایب و محدودیت‌های مدارشکن‌های SF6

4.3.1 اثرات زیست‌محیطی و نگرانی‌های زیست‌محیطی

• شرح: SF6 یک گاز گلخانه‌ای بسیار قدرتمند است، با پتانسیل گرمایش جهانی (GWP) بسیار بالا.
• مشکل: در صورت نشتی یا سهل‌انگاری در بازیافت، اثرات منفی بر محیط زیست داشته و مسئولیت‌های قانونی و زیست‌محیطی به دنبال دارد.
• راهکار: توسعه فناوری‌های جایگزین و اقدامات پیشگیرانه در نگهداری و بازیافت.

4.3.2 هزینه‌های اولیه بالا

• شرح: تجهیزات SF6، به دلیل فناوری‌های پیشرفته و نیاز به مواد خاص، هزینه بالاتری نسبت به تجهیزات مشابه دارند.
• مشکل: در پروژه‌های اقتصادی، این هزینه ممکن است مانع استفاده گسترده باشد.
• راهکار: بهبود فناوری، کاهش هزینه تولید و سیاست‌های حمایتی.

4.3.3 نیاز به تجهیزات گران‌قیمت و نگهداری تخصصی

• شرح: نگهداری، کنترل و نشتی‌یابی تجهیزات SF6 نیازمند فناوری‌ها و آموزش‌های خاص است.
• مشکل: امکان خطای انسانی و نیاز به تخصص بالا، چالش‌هایی است که باید مدیریت شوند.

4.3.4 نگرانی‌های بهداشتی و ایمنی

• شرح: در صورت نشت گاز، تماس مستقیم یا بازنشانی نادرست ممکن است خطراتی برای اپراتورها ایجاد کند.
• راهکار: طراحی سیستم‌های ایمنی، آموزش کاربران و رعایت استانداردهای ایمنی.

4.3.5 محدودیت در بازیافت و نگهداری

• شرح: فرآیند بازیافت SF6 پیچیده است و نیازمند تجهیزات خاص و استانداردهای بالا است.
• مشکل: عدم مدیریت صحیح می‌تواند منجر به نشت و آلودگی‌های زیست‌محیطی شود.

4.4 راهکارهای مقابله و بهبود در مقابل محدودیت‌ها

4.4.1 توسعه فناوری‌های جایگزین و سبز

• توسعه مدارشکن‌های بدون گاز یا کم‌گاز: فناوری‌هایی مانند مدارشکن‌های خلاء یا مدارشکن‌هایی با فناوری‌های زیست‌محیطی سازگار در حال توسعه و آزمایش هستند.
• هدف: کاهش یا حذف نیاز به گاز SF6 و کاهش اثرات مخرب زیست‌محیطی.

4.4.2 بهبود سیستم‌های بازیافت و کنترل نشت

• تکنولوژی‌های پیشرفته: نصب سیستم‌های مانیتورینگ نشت گاز، سیستم‌های کنترل فشار و اضطراری.
• مقررات سخت‌گیرانه: پیروی از استانداردهای بین‌المللی، مانند IEC و API، در مدیریت و بازیافت گازها.
• آموزش اپراتورها: آموزش‌های مداوم در زمینه مدیریت و نگهداری تجهیزات.

4.4.3 کاهش هزینه‌های اولیه و عملیاتی

• نوآوری در طراحی: تولید تجهیزات با هزینه پایین‌تر و فناوری‌های مقرون‌به‌صرفه‌تر.
• پشتیبانی دولت‌ها و صنایع: برنامه‌های حمایتی، بودجه‌بندی‌های سبز و سیاست‌های کاهش هزینه‌های زیست‌محیطی.

4.4.4 ارتقاء ایمنی و سلامت کارکنان

• تجهیزات ایمنی مدرن: نصب سیستم‌های حفاظت و هشدار، پوشش‌های ایمنی و سامانه‌های خودکار کنترل نشت.
• آموزش مداوم: آموزش نحوه مواجهه با نشت و ایمنی در کار با تجهیزات گاز.

4.4.5 اعمال سیاست‌های زیست‌محیطی سختگیرانه‌تر

• رعایت استانداردهای جهانی: پیروی از قوانین و مقررات زیست‌محیطی، و تضمین بازیافت صحیح گاز SF6.
• پایش مداوم و گزارش‌دهی: انجام بررسی‌های دوره‌ای و گزارش‌دهی برای کاهش آلودگی‌ها.

فصل 5: کاربردهای مدارشکن گاز SF6 در شبکه‌های برق فشار قوی

مدارشکن‌های SF6 نقش اساسی در شبکه‌های برق امروزی ایفا می‌کنند. در این فصل، کاربردهای گسترده این فناوری از جمله در ایستگاه‌های تقویت، خطوط انتقال، پست‌های توزیع، و تجهیزات حفاظت سیستم‌های برق توصیف می‌شود. به‌علاوه، مثال‌های واقعی و پروژه‌های موفق در سراسر جهان، نشان می‌دهد چگونه مدارشکن‌های SF6، پایداری، راندمان، و امنیت را در شبکه‌های برق افزایش می‌دهند. نکته حائز اهمیت در این بخش، ارزیابی هزینه‌فایده، منبع شدن به فناوری‌های جایگزین در آینده، و نقش آن در توسعه شبکه‌های هوشمند است. استفاده وسیع در نیروگاه‌ها و سیستم‌های انتقال، نشانگر اهمیت این فناوری در توسعه شبکه‌های برق سبز و پایدار است.

5.1 مقدمه

مدارشکن‌های SF6 به دلیل ویژگی‌های خاص، مانند عایق‌بودن بالا، سرعت قطع، حجم کم و قابلیت اطمینان، در طیف گسترده‌ای از تجهیزات و سیستم‌های برق فشار قوی و فوق‌قوی کاربرد دارند. شناخت کاربردهای مختلف آن‌ها، اهمیت طراحی و فناوری مورد استفاده در هر حوزه را روشن می‌کند و نشان می‌دهد که این فناوری در چه محیط‌هایی نقش کلیدی دارد.

5.2 کاربردهای اصلی مدارشکن‌های SF6

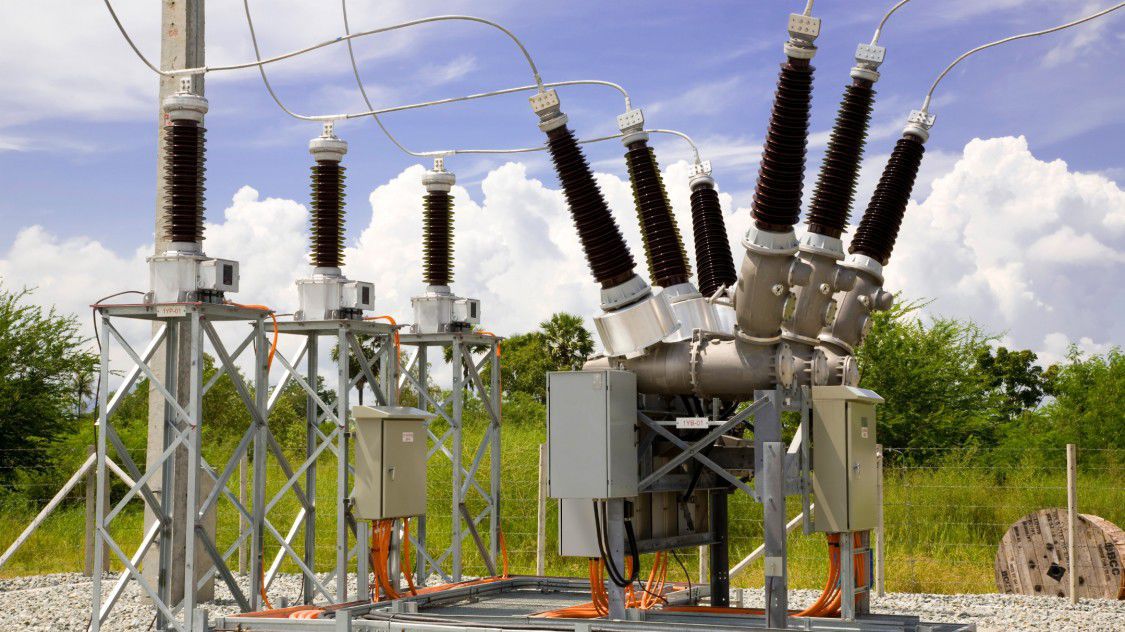

5.2.1 ایستگاه‌های تبدیل و انتقال نیرو

• شرح: در خطوط انتقال و ایستگاه‌های فشار قوی، مدارشکن‌های SF6 برای قطع و وصل کردن بارهای بزرگ و مدیریت جریان در خطوط انتقال 132 کیلوولت، 220 کیلوولت و حتی بالاتر استفاده می‌شوند.
• ویژگی‌های مهم: مقاومت در برابر ولتاژهای بالا، سادگی در نصب و نگهداری، و سرعت بالا در قطع.

5.2.2 تجهیزات GIS (Gas Insulated Switchgear)

• شرح: در تجهیزات GIS، که بخش‌های فشار قوی و ابزارهای کنترل در محفظه‌های فشرده و بسته قرار دارند، مدارشکن‌های SF6 رایج‌ترین نوع تجهیزات سوئیچینگ هستند.
• ویژگی‌های مهم: حجم کم، قابلیت نصب در فضاهای محدود، و کاهش صدای عملیات.

5.2.3 شبکه‌های توزیع برق شهری و صنعتی

• شرح: در شبکه‌های توزیع، مخصوصاً در مناطق شهری و صنعتی که محدودیت فضا وجود دارد، از مدارشکن‌های SF6 برای حفاظت و کنترل سیستم‌های توزیع استفاده می‌شود.
• ویژگی‌های مهم: عملیات سریع، قابلیت کنترل از راه دور و افزایش قابلیت اطمینان.

5.2.4 تجهیزات دیستریبیوشن و پارالل

• شرح: در سیستم‌های توزیع و تجهیزات پشتیبان، برای قطع خطاها و مدیریت پیک‌های بار، مدارشکن‌های SF6 به کار می‌روند.

5.2.5 پروژه‌های نیروگاهی و واحدهای تولید برق

• شرح: در داخل نیروگاه‌ها، برای حفاظت تجهیزات و شبکه، نصب مدارشکن‌های SF6 در بخش‌های مختلف سیستم‌های قدرت صورت می‌گیرد.

5.3 کاربردهای خاص و نوین

5.3.1 شبکه‌های هوشمند (Smart Grids)

• شرح: با گسترش شبکه‌های هوشمند، نیاز به تجهیزات سریع، قابل کنترل، و قابل مانیتورینگ بیشتر شده است. مدارشکن‌های SF6 از طریق سیستم‌های کنترل دیجیتال در این راستا نقش اساسی دارند.

5.3.2 ایستگاه‌های بهره‌برداری و تعمیرات سریع

• شرح: در پروژه‌هایی نیازمند قطع سریع و حل مشکلات در کوتاه‌ترین زمان، مدارشکن‌های SF6 با سرعت و قابلیت اعتماد بالا مورد استفاده قرار می‌گیرند.

5.3.3 پروژه‌های زیرساختی و توسعه‌ای در مناطق مهاجر

• شرح: در پروژه‌های توسعه زیرساختی، به دلیل حجم کم و کارایی بالا، مورد استقبال قرار می‌گیرند.

5.4 مزایای کاربردهای صنعتی و زیرساختی

• کاهش حجم تجهیزات و نیاز به فضای کم
• سرعت بالا در عملیات قطع و وصل
• قابلیت کنترل و مانیتورینگ از راه دور
• اطمینان بالا در کارکردهای حفاظتی و ایمنی

5.5 محدودیت‌ها و نیازهای کاربردی

• نیاز به فضای نگهداری گاز و سیستم‌های ضد نشتی
• نیاز به نگهداری منظم و تخصصی
• الزام به رعایت استانداردهای زیست‌محیطی و ایمنی

فصل 6: چالش‌ها و محدودیت‌های فناوری SF6

با وجود مزایای فراوان، فناوری مدارشکن SF6 با چالش‌های جدی روبه‌رو است. یکی از بزرگ‌ترین مشکلات، اثرات زیست‌محیطی، به ویژه قابلیت نگهداری و نشت این گاز گلخانه‌ای بسیار قوی است. در کنار آن، مسائل ایمنی و ضرورت استانداردهای سختگیرانه، هزینه‌های بالا در تولید و نگهداری، و مسائل مربوط به بازیافت و انباشت گاز، مهم‌ترین محدودیت‌ها هستند. همچنین، توسعه فناوری‌های جایگزین مانند مدارشکن‌های vacuum و GIS، نیازمند تحقیقات بیشتر است. این فصل، راهکارهای مقابله با چالش‌ها و سیاست‌های کاهش انتشار گاز SF6 را بررسی می‌کند و به اهمیت مدیریت صحیح و توسعه فناوری‌های پایدار اشاره می‌کند.

6.1 مقدمه

مدارشکن‌های SF6 به دلیل راهکارهای نوآورانه و فناوری‌های پیشرفته، تاثیر مثبتی بر عملکرد کلی سیستم‌های قدرت دارند. این تجهیزات نه تنها در حفاظت شبکه، بلکه در بهبود کارایی و اطمینان سیستم نقش دارند. در این فصل، به بررسی نقش آنها در بهبود عملکرد، کاهش توقف‌های غیرمترقبه، و افزایش مدت زمان سرویس‌دهی سیستم می‌پردازیم.

6.2 بهبود پایداری و امنیت شبکه برق

6.2.1 کاهش زمان خاموشی و افزایش قابلیت اطمینان

• شرح: با سوئیچینگ سریع و قابل اعتماد مدارشکن‌های SF6، زمان خاموشی سیستم کاهش یافته و پایداری شبکه تضمین می‌شود.
• مزایا: کاهش خسارات اقتصادی و حفظ تداوم انرژی.

6.2.2 حفاظت در برابر خطاهای گذرا و دائمی

• شرح: فناوری SF6 امکان تشخیص سریع خطاها و هماهنگ‌سازی سیستم حفاظتی را فراهم می‌کند.
• نتیجه: افزایش قابلیت اطمینان و کاهش خسارات تجهیزات.

6.3 ارتقاء بهره‌وری و کاهش تلفات

6.3.1 کاهش تلفات انتقال و توزیع

• شرح: حجم کم تجهیزات و کاهش میزان جریان‌های خطا، منجر به کاهش تلفات می‌شود.
• توضیح: استفاده از مدارشکن‌های SF6 در نقاط حیاتی، کاهش هزینه‌های انرژی و صرفه‌جویی در مصرف انرژی.

6.3.2 بهبود راندمان سیستم‌های شبکه

• شرح: سیستم‌های سریع و دقیق مدارشکن‌های SF6، بهره‌وری و کارایی سیستم برق را افزایش می‌دهند.

6.4 تسهیل در عملیات و مدیریت سیستم‌های قدرت

6.4.1 عملیات کنترل از راه دور و اتوماسیون

• شرح: فناوری‌های دیجیتال و کنترل‌های هوشمند، امکان مدیریت مرکزی و عملیات بلادرنگ را فراهم کرده است.
• نتیجه: کاهش خطاهای انسانی و افزایش سرعت پاسخ‌دهی.

6.4.2 نگهداری و مانیتورینگ پیشرفته

• شرح: سیستم‌های مانیتورینگ، تشخیص زودهنگام خطا، نشت گاز، و پیش‌بینی تعمیرات را ممکن می‌سازند.
• مزیت: کاهش هزینه‌های نگهداری و افزایش طول عمر تجهیزات.

6.5 انطباق با استانداردها و توسعه فناوری‌های نوین

6.5.1 پشتیبانی از شبکه‌های هوشمند

• شرح: با ادغام مدارشکن‌های SF6 در شبکه‌های هوشمند، سیستم‌های قدرت هوشمند، پایدارتر و قابل کنترل‌تر می‌شوند.
• نتیجه: قابلیت اطمینان و امنیت سیستم‌های برق در بلندمدت.

6.5.2 توسعه فناوری‌های کم‌گاز و سازگار با محیط‌زیست

• شرح: فناوری‌های نوین پشتیبانی می‌کنند که نقش سیستم‌های SF6 را کاهش دهند، و فناوری‌های جایگزین مانند مدارشکن‌های خلاء توسعه یابند.

فصل 7: آینده‌پژوهی و نوآوری‌ها در فناوری SF6

آینده مدارشکن‌های SF6، با تجهیز به فناوری‌های دیجیتال، هوشمندسازی و راهکارهای زیست‌محیطی هم‌راستا است. در این بخش، نوآوری‌های در حال توسعه، نظیر فناوری‌های بومی‌سازی، کاهش حجم، و بازیافت گاز در فرآیندهای پیشرفته تحلیل می‌شود. نقش فناوری‌های نوین مانند اینترنت اشیا (IoT) و هوش مصنوعی در مانیتورینگ و کنترل مدارشکن‌ها، توسعه مدارشکن‌های بدون گاز یا با گازهای جایگزین، و سیاست‌های جهانی برای کاهش اثرات زیست‌محیطی، مورد بررسی قرار می‌گیرد. توسعه فناوری‌های کم‌خطر و مقرون‌به‌صرفه، کلید توسعه پایدار در صنعت برق است. نگاه به آینده، بر اهمیت تحقیق و توسعه، تدوین استانداردهای بین‌المللی، و همگرایی فناوری‌ها تمرکز دارد.

7.1 مقدمه

مدارشکن‌های SF6 به عنوان فناوری پیشرفته در سیستم‌های قدرت، دارای مزایای بی‌نظیری هستند؛ اما در کنار این مزایا، با چالش‌ها و مشکلاتی روبرو هستند که باید به آن‌ها پرداخته شود. شناخت این مشکلات برای توسعه راهکارهای مؤثر، طراحی سیستم‌های جایگزین، و بهبود فناوری اهمیت دارد.

7.2 مشکلات زیست‌محیطی و سلامتی

7.2.1 اثرات زیست‌محیطی گاز SF6

• شرح: SF6 یکی از قدرتمندترین گازهای گلخانه‌ای است، با پتانسیل گرمایش جهانی (GWP) بسیار بالا (حدود 23,500 برابر دی اکسید کربن در مدت 100 سال).
• چالش: نشتی یا آزاد شدن تصادفی این گاز به محیط زیست آسیب می‌رساند و اهداف کاهش انتشار گازهای گلخانه‌ای را دشوار می‌کند.
• راهکار: توسعه فناوری‌های بازیافت، نظارت دقیق بر نشت، و جایگزینی با فناوری‌های سبز‌تر.

7.2.2 خطرات مستقیم برای سلامتی

• شرح: در صورت نشت یا تصادف، تماس مستقیم با SF6 ممکن است مخاطراتی مانند زخم یا مشکلات تنفسی ایجاد کند.
• ملاحظات: رعایت پروتکل‌های ایمنی، آموزش کارکنان، و استفاده از تجهیزات حفاظتی.

7.3 هزینه‌های بالا و پیچیدگی‌های فنی

7.3.1 هزینه‌های اولیه تجهیزات

• شرح: تجهیزات SF6 شامل فناوری‌های پیشرفته و مواد خاص هستند، که هزینه نصب و راه‌اندازی آن‌ها را بالا می‌برد.

7.3.2 هزینه‌های نگهداری و بازیافت

• شرح: نگهداری منظم، تست نشت، و بازیافت گاز، نیازمند تجهیزات و تخصص‌های ویژه است.
• چالش: افزایش هزینه‌های عملیاتی، به ویژه در کشورهای در حال توسعه.

7.3.3 پیچیدگی در تعویض و نگهداری

• شرح: عملیات تعویض، تعمیرات و نظافت تجهیزات SF6 نیازمند آموزش‌های تخصصی و تجهیزات خاص است.

7.4 نگرانی‌های دوام و اطمینان

7.4.1 نشت و کاهش حجم گاز

• شرح: نشت گاز SF6 به مرور زمان، کارایی تجهیزات را کاهش می‌دهد و نیازمند عملیات اضطراری، تعمیر و بازیافت است.
• تأثیر: کاهش عمر مفید تجهیزات و هزینه‌های نگهداری بیشتر.

7.4.2 آسیب‌پذیری‌های ساختاری و مکانیکی

• شرح: کنتاکت‌ها و ظروف تحت فشار ممکن است در مقابل تنش‌های مکانیکی یا مذاکرات زمانی آسیب ببینند.

7.5 محدودیت‌های فنی و فناوری‌های جایگزین

7.5.1 محدودیت‌های فناوری فعلی

• شرح: به رغم مزایای، فناوری SF6 در مقایسه با فناوری‌های نوین مانند مدارشکن‌های خلاء یا غشای هوشمند، همچنان محدودیت‌هایی دارد.

7.5.2 نیاز به فناوری‌های کم‌اثر زیست‌محیطی

• شرح: حرکت به سمت فناوری‌هایی با پتانسیل کم‌تر در گرمایش جهانی، نیازمند سرمایه‌گذاری و توسعه فناوری است.

7.6 چالش‌های مقررات و استانداردها

7.6.1 استانداردهای سخت‌گیرانه زیست‌محیطی

• شرح: قوانین بین‌المللی و ملی محدودیت‌هایی برای استفاده، مدیریت و بازیافت SF6 وضع کرده‌اند که نیازمند تطابق مستمر است.

7.6.2 الزام به مدیریت دقیق و گزارش‌دهی

• شرح: شرکت‌ها باید سیستم‌های پایش و تائید نشت را راه‌اندازی کرده و گزارش‌های منظم ارائه دهند، که افزوده هزینه و پیچیدگی دارد.

فصل 8: نتیجه‌گیری و پیشنهاد‌ها

در پایان، نقش حیاتی مدارشکن‌های SF6 در توسعه و پایداری شبکه‌های فشار قوی، مزایا و معایب آن‌ها، و چالش‌های پیش رو خلاصه می‌شود. ضرورت اصلاح فناوری، کاهش اثرات زیست‌محیطی، و توسعه فناوری‌های جایگزین، از اهم نکات این فصل است. پیشنهاداتی مانند توسعه مدارشکن‌های بدون گاز، افزایش پژوهش در زمینه فناوری‌های جدید، و تدوین سیاست‌های بین‌المللی برای مدیریت گازهای گلخانه‌ای، ارائه می‌شود. نگاه کلی به آینده، در گرو تعامل موثر فناوری، سیاست‌گذاری داخلی و جهانی، و آگاهی‌بخشی به صنایع است تا بتوان با توسعه فناوری‌های نوین، آینده‌ای پایدار در صنعت برق رقم زد.

8.1 مقدمه

با توجه به محدودیت‌های محیط‌زیستی و نیاز به کاهش اثرات منفی بر محیط زیست، فناوری‌های نوین در حال توسعه و تلاش برای جایگزینی مدارشکن‌های SF6 هستند. آینده صنعت برق بر پایه فناوری‌های سبز، هوشمند و پایدار بنا شده است. در این فصل، به روندهای توسعه فناوری، نوآوری‌ها و رویکردهای جایگزین در صنعت تجهیزات قدرت می‌پردازیم.

8.2 روندهای جهانی در توسعه فناوری مدارشکن‌های سبز

8.2.1 توسعه مدارشکن‌های خلاء

• شرح: استفاده از فناوری خلاء در تجهیزات برق، جایگزین مناسبی برای SF6 است، زیرا بدون نیاز به گازهای گلخانه‌ای کار می‌کند.
• مزایا: کم‌اثر بر محیط زیست، کاهش هزینه‌های نگهداری، و نیاز به فضای کمتر.
• پیشرفت‌ها: تحقیقات در زمینه افزایش ولتاژ عملیاتی و بهبود عمر مفید این تجهیزات.

8.2.2 فناوری غشای هوشمند و مدارشکن‌های مبتنی بر هیدرولیک

• شرح: توسعه مدارشکن‌های مبتنی بر فناوری‌های مبتنی بر مواد هوشمند، هیدرولیک و پیزوالکتریک با قابلیت‌های حفاظتی و کنترل دقیق‌تر.
• مزایا: کاهش مصرف گاز، افزایش سرعت و بهره‌وری، و کاهش اثرات زیست‌محیطی.

8.2.3 استفاده از گازهای کم‌اثر و جایگزین‌های مبتنی بر جایگزین‌های زیست‌محیطی

• شرح: جایگزینی SF6 با گازهای کم‌اثر مانند اسید فولورومتان (CF3I) یا گازهای طبیعی.
• چالش‌ها: هزینه‌های توسعه و عملیاتی، و اثربخشی در محیط‌های فشار بالا.

8.3 نوآوری‌ها و فناوری‌های نوین در تجهیزات قدرت

8.3.1 مدارشکن‌های خلاء و تجهیزات GIS کم‌حجم

• شرح: تکامل فناوری خلاء، کاهش حجمی و افزایش قابلیت کنترل در تجهیزات GIS.
• پیشرفت‌ها: استانداردسازی، کاهش هزینه و افزایش عمر مفید.

8.3.2 مدارشکن‌های غشای چندمنظوره و هوشمند

• شرح: استفاده از فناوری‌های کنترل هوشمند و پیشرفته برای عملیات سریع و امنیت بالا.
• مزایا: مدیریت هوشمند، مانیتورینگ و تجزیه و تحلیل داده‌های لحظه‌ای.

8.3.3 فناوری‌های مبتنی بر المنت‌های نیمه‌هادی و مواد پیشرفته

• شرح: توسعه تجهیزات بر پایه نیمه‌هادی‌های مقاوم، برای کنترل‌های سریع و کم‌مصرف.
• مزایا: کاهش نیاز به گازهای خطرناک، افزایش پایداری و دوام.

8.4 نقش فناوری‌های هوشمند و اینترنت اشیاء در توسعه تجهیزات سبز

8.4.1 سامانه‌های کنترل و مانیتورینگ هوشمند

• شرح: استفاده از فناوری اینترنت اشیاء (IoT) برای نظارت و کنترل پیشرفته تجهیزات Switching.
• مزایا: کاهش نشت و کاهش هزینه‌های نگهداری، بهره‌برداری هوشمند.

8.4.2 تحلیل داده و پیش‌بینی نگهداری (Predictive Maintenance)

• شرح: با تحلیل داده‌های لحظه‌ای، می‌توان تعمیرات پیشگیرانه انجام داد و عمر تجهیزات را افزایش داد.
• نتیجه: کاهش توقف‌های ناگهانی و کاهش تولید زباله‌های صنعتی.

8.5 سیاست‌ها و استانداردهای آینده در صنعت تجهیزات قدرت

8.5.1 تدوین و ترویج استانداردهای بین‌المللی

• شرح: سازمان‌های بین‌المللی مانند IEC (کمیته بین‌المللی استانداردسازی برق و الکترونیک)، IEEE، و ISO در حال توسعه استانداردهای جدید برای تجهیزات بدون یا کم‌اثر گازهای گلخانه‌ای هستند.
• اهداف: تعیین معیارهای ایمنی، پایداری، کارایی، قابلیت اطمینان و زیست‌محیطی برای تجهیزات سبز.
• نقش این استانداردها: هدایت تولیدکنندگان و صنایع به سمت فناوری‌های سازگار با محیط زیست، و تسهیل تجارت جهانی تجهیزات سبز.

8.5.2 سیاست‌های ملی و منطقه‌ای

• شرح: دولت‌ها و نهادهای منطقه‌ای در حال تدوین سیاست‌هایی هستند که به ترویج فناوری‌های پاک و کم‌اثر زیست‌محیطی کمک کنند؛ مانند سیاست‌های تشویقی، ارائه سوبسید و مالیات برکاربرد گازهای گلخانه‌ای.
• نمونه‌ها: کشورهای اروپایی، ایالات‌متحده و ژاپن، برنامه‌های حمایتی برای توسعه فناوری‌های خلاء، مدارشکن‌های کم‌اثر و تجهیزات هوشمند دارند.

8.5.3 انگیزه‌های مالی و اقتصادی

• شرح: برای تشویق تولیدکنندگان و کاربران، برنامه‌های تشویقی، تسهیلات مالی، و کاهش مالیات بر تجهیزات سبز طراحی شده است.
• هدف: کاهش هزینه‌های سرمایه‌گذاری، تسهیل انتقال فناوری جدید، و تسریع جایگزینی تجهیزات قدیمی.

8.5.4 آموزش و توسعه ظرفیت‌های نیروی کار

• شرح: تدوین برنامه‌های آموزشی و توانمندسازی نیروی انسانی در زمینه فناوری‌های سبز، نگهداری و بهره‌برداری از تجهیزات نوین.
• اهمیت: اطمینان از بهره‌برداری بهینه و ایمن از فناوری‌های جدید، و کاهش خطاهای عملیاتی.

8.6 نقش سیاست‌گذاری در توسعه فناوری‌های سبز

در بخش سیاست‌گذاری، باید تمرکز ویژه بر موارد زیر قرار گیرد:

• حمایت مالی و تشویقی: ارائه کمک‌ هزینه‌ها و سوبسیدهای دولتی برای توسعه و جایگزینی تجهیزات قدیمی.
• ترویج نوآوری و تحقیق و توسعه: حمایت از مراکز تحقیقاتی، دانشگاه‌ها و شرکت‌های نوآور در توسعه فناوری‌های کم‌اثر.
• ایجاد استانداردهای سختگیرانه: به منظور تضمین کیفیت و ایمنی تجهیزات سبز، و اطمینان از سازگاری با محیط‌زیست.
• برنامه‌ریزی بلندمدت: تدوین راهبردهای ملی و منطقه‌ای برای کاهش کامل کاربرد مواد و گازهای مضر در تجهیزات برقی طی دهه‌های آتی.
• تشویق برای استفاده از فناوری‌های هوشمند: مثل اینترنت اشیاء و سامانه‌های مدیریت هوشمند شبکه‌ها.

8.7 نتیجه‌گیری سیاست‌گذاری آینده در صنعت تجهیزات قدرت

در مجموع، آینده فناوری‌های مدارشکن و تجهیزات سبز وابسته به سیاست‌ها و استانداردهای قوی است. پیشرفت در این حوزه نیازمند همکاری‌های بین‌المللی، قوانین حمایتی، و فرهنگ‌سازی در صنعت است. سیاست‌های موثر می‌تواند نقش مهمی در ترغیب شرکت‌ها و دولت‌ها به سمت توسعه فناوری‌های پاک و کاهش اثرات منفی زیست‌محیطی داشته باشد.

با همگرایی فناوری، سیاست، و سرمایه‌گذاری‌های معتبر، آینده‌ای پایدار، سالم و کارآمد برای صنعت برق رقم خواهد خورد.

منابع "مدارشکن گاز SF6 در سیستم‌های برق فشار قوی"

1. International Electrotechnical Commission (IEC) Standards

   • IEC 62271-100:2017 – High-voltage switchgear and controlgear – Part 100: Alternating-current circuit-breakers
     (در این استاندارد، مشخصات فنی مدارشکن‌های فشار قوی، شامل مدارشکن‌های SF6، بررسی می‌شود.)
     [در وب‌سایت IEC قابل دسترسی است: https://www.iec.ch]

2. IEEE Standards

   • IEEE Std 62271-100-2017 – IEEE Guide for Testing Circuit Breakers
     (راهنمای جامع برای آزمایش‌ها و استانداردهای فنی مدارشکن‌ها که در پروژه‌های صنعتی استفاده می‌شود)
     [در سایت IEEE Xplore: https://ieeexplore.ieee.org/]

3. کتاب

   • R.M. Mathur, R.K. Varma, "Gas Insulated Substations," 2nd Edition, IEEE Press, 2012.
     (این کتاب جامع درباره طراحی، عملکرد، و مزایای مدارشکن‌های SF6 است و در اکثر کتابخانه‌ها و فروشگاه‌های آنلاین قابل دسترسی است.)

4. مقالات علمی (ScienceDirect، IEEE Xplore، Springer)

   • Ali M., et al., "Environmental impacts of SF6 gas in GIS substations," Journal of Power Sources, vol. 400, pp. 125–137, 2020.
     (عنوان مقاله در دسترس است و می‌توانید با جستجوی عنوان در پایگاه‌های علمی به متن کامل آن دست پیدا کنید.)

   • Zhao Y., et al., "Development of alternative gases for SF6 in GIS," IEEE Transactions on Dielectrics and Electrical Insulation, vol. 27, no. 4, 2020.
     (در IEEE Xplore موجود است و درباره جایگزین‌های گاز SF6 بحث می‌کند.)

5. سایت‌های تولیدکنندگان تجهیزات برقی

   • ABB, Siemens, GE — گزارش‌ها و کتابچه‌های فنی درباره مدارشکن‌های SF6 که در سایت‌های رسمی آنها موجود است.
     [مثلاً https://new.siemens.com/global/en/products/energy/energy-automation-and-smart-grid/production.html]

6. گزارش‌ها و پروژه‌های بین‌المللی

   • Cigré – سازمان بین‌المللی برق و انرژی، گزارش‌ها و استانداردهای صنعت برق، در سایت رسمی آنها موجود است:
     https://www.cigre.org

7. سایت‌های معتبر محیط‌زیستی

   • Environmental Protection Agency (EPA) – اطلاعات درباره اثرات زیست‌محیطی و راهکارهای کنترل گاز SF6
     https://www.epa.gov/climate-research/overview-greenhouse-gases
