مدارشکن روغنی در سیستم‌های برق فشار قوی: ساختار، عملکرد و کاربردها



مدارشکن روغنی در سیستم‌های برق فشار قوی: ساختار، عملکرد و کاربردها



Oil Circuit Breakers in High Voltage Power Systems: Structure, Operation, and Applications



*تمام حقوق این مقاله برای سازه گستر پایتخت محفوظ است





چکیده

مدارشکن روغنی از تجهیزات حیاتی در سیستم‌های برق فشار قوی است که نقش مهمی در حفاظت، کنترل و پایداری شبکه‌های برقی ایفا می‌کند. این نوع مدارشکن‌ها به دلیل ساختار مقاوم، قابلیت تحمل ولتاژهای بالا و عملکرد سریع شناخته شده‌اند و در انتقال و توزیع برق به‌کار گرفته می‌شوند. ضمن اینکه، با بهره‌گیری از روغن‌های عایق و خنک‌کننده، امکان عبور جریان‌های قوی و کنترل قوس‌های برقی فراهم شده است. در این مقاله، ساختار، نحوه عملکرد، مزایا، کاربردها و چالش‌های مرتبط با مدارشکن روغنی بررسی می‌شود تا اهمیت و نقش آن در صنعت برق روشن گردد. فناوری‌های نوین و نوآوری‌های در حال توسعه، آینده این تجهیزات را در بهبود پایداری و امنیت شبکه‌های برقی تضمین می‌کند.








واژگان کلیدی

  • مدارشکن روغنی
  • سیستم‌های برق فشار قوی
  • حفاظت شبکه برق
  • قطع و وصل مدار
  • تجهیزات فشار قوی
  • عایق‌کاری روغنی
  • قوس برق و کنترل آن
  • فناوری‌های حفاظت برق

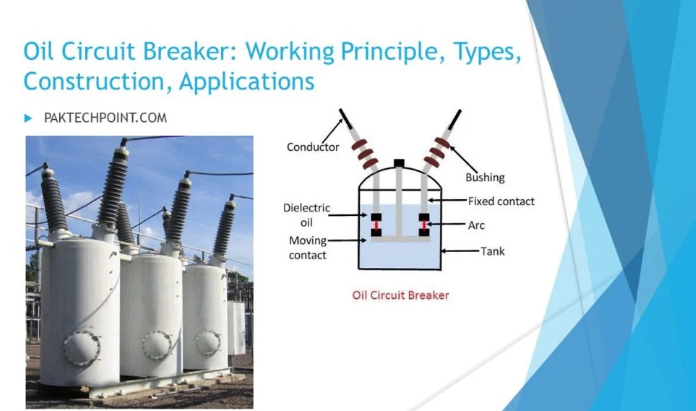

An oil circuit breaker (OCB) is a type of electrical circuit breaker that uses insulating oil as an arc extinguishing medium to interrupt the flow of current during fault conditions in an electrical circuit. It is designed to protect electrical systems from overloads, short-circuits, and other electrical faults by quickly extinguishing the electrical arcs that occur during these events






شما می توانید برای خرید و اطلاع از قیمت انواع مدارشکن های روغنی فشار قوی مورد نیاز خود از طریق مشاوره با کارشناسان سازه گستر پایتخت اقدام نمایید.



گروه سازه گستر پایتخت با تکیه بر بیش از 20 سال تجربه و فعالیت به عنوان تامین کننده تجهیزات و ملزومات صنعت برق کشور ( الکتریکال - مکانیکال - ابزار دقیق ) با افتخار آماده خدمت رسانی به فعالان صنعت برق و صاحبان صنایع می باشد.


شماره تماس : 32 20 17 66 - 021


پست الکترونیک: info@sazehgostarsgp.com
نشانی: تهران، میدان فردوسی، کوچه گلپرور، پلاک 20، واحد 2












فصل 1: مقدمه و اهمیت مدارشکن‌های روغنی



در شبکه‌های برق فشار قوی، حفاظت و کنترل صحیح سیستم‌های قدرت امری حیاتی است. مدارشکن‌ها نقش مهمی در این فرآیند ایفا می‌کنند؛ به‌خصوص در مواقع خطا و اضطراری، با قطع سریع مدار، از آسیب دیدن تجهیزات و اختلال در برق‌رسانی جلوگیری می‌کنند. مدارشکن‌های روغنی، به دلیل ساختار مقاوم و اثربخشی بالا، یکی از پرکاربردترین انواع این تجهیزات در سیستم‌های برق هستند. این نوع مدارشکن‌ها توانایی تحمل ولتاژهای بالا و مقاومت در برابر قوس‌های الکتریکی را دارند و در شبکه‌های انتقال و توزیع فشار قوی به‌طور گسترده استفاده می‌شوند. اهمیت طراحی و بهره‌برداری صحیح از مدارشکن روغنی در بهبود پایداری، ایمنی و کاهش هزینه‌های نگهداری نقش اساسی دارد. این مقاله قصد دارد ساختار، عملکرد، مزایا، کاربردها و چالش‌های این فناوری را به‌طور کامل بررسی کند و نقش آن را در صنعت برق روشن سازد.






The working principle of an oil circuit breaker is based on the cooling and quenching effect of oil on electrical arcs. When a fault occurs in the electrical circuit, such as an overload or short-circuit, the current flowing through the breaker generates an arc. The arc is then directed into a chamber filled with insulating oil. The oil rapidly cools and de-ionizes the arc, extinguishing it and interrupting the flow of current in the circuit












فصل 2: تاریخچه و تکامل مدارشکن‌های روغنی



مدارشکن‌های روغنی در دهه‌های گذشته توسعه یافته‌اند و جایگاهی ویژه در صنعت برق پیدا کرده‌اند. در ابتدا، این نوع مدارشکن‌ها به دلیل قابلیت عایق‌کاری عالی و ویژگی‌های خنک‌کنندگی، جایگزین تجهیزات قدیمی‌تر مانند مدارشکن‌های خلأ یا هوایی شدند. در سال‌های اولیه، چالش‌هایی مانند پیچیدگی ساخت و هزینه بالا وجود داشت، اما فناوری روغنی با حل این مشکلات، آرام‌آرام جایگاه خود را تثبیت کرد. در طول زمان، با پیشرفت فناوری‌های کنترل و مواد عایقی، مدارشکن‌های روغنی با قابلیت‌های جدید و کارآمدتر طراحی شدند. این توسعه‌ها منجر به افزایش عمر مفید، کاهش هزینه‌ها و بهبود عملکرد در شرایط سخت عملیاتی شد. امروز، مدارشکن‌های روغنی به عنوان تجهیزات استاندارد در پروژه‌های بزرگ و حساس، در سراسر جهان مورد استفاده قرار می‌گیرند، و توسعه فناوری‌های نوین، آینده درخشانی را برای این نوع از تجهیزات ترسیم می‌کند.










مطالعه مقاله : انکودرها و انواع آن ها در صنعت برق فشار قوی

در فرآیندهای صنعتی و به‌ویژه در سیستم‌های فشار قوی برق، اندازه‌گیری و کنترل دقیق حرکت یکی از الزامات حیاتی است. انکودرها به‌عنوان ابزارهای اساسی در نظارت بر موقعیت، سرعت و جهت حرکتی تجهیزات صنعتی، نقش کلیدی در بهبود بهره‌وری، اطمینان از ایمنی و کاهش هزینه‌ها دارند. آن‌ها با تبدیل حرکت مکانیکی به سیگنال‌های دیجیتال و یا آنالوگ، امکان کنترل دقیق سیستم‌های خودکار را فراهم می‌سازند. در این مقاله، علاوه بر مروری بر مفاهیم پایه، انواع مختلف انکودرهای موجود، مزایا، چالش‌ها و... ادامه مطلب










فصل 3: ساختار و قطعات اصلی مدارشکن روغنی

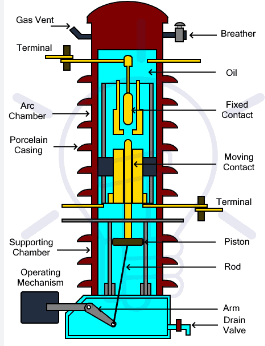

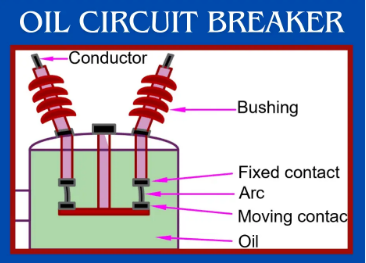

مدارشکن روغنی از چند بخش اصلی تشکیل شده است: عایق روغنی، سیستم کنتاکت‌ها، سیستم تحریک و کنترل، و سیستم خنک‌کننده. عایق روغنی، نقش کلیدی در عایق‌کاری و خنک‌سازی دستگاه دارد و معمولاً از روغن‌های خاصی با خواص عایق قوی ساخته می‌شود. کنتاکت‌های مدارشکن، همان سوئیچ‌های قدرت هستند که در لحظه قطع و وصل، جریان برق را کنترل می‌کنند، و در حالت عادی بسته هستند. سیستم تحریک و کنترل، وظیفه دارد در صورت بروز خطا، عملیات قطع را سریع انجام دهد؛ این سیستم شامل رله‌ها، سیستم‌های کنترل الکترونیکی و سیستم‌های حفاظت است. قسمت خنک‌کننده، حرارت تولید شده در قوس‌های برق را کاهش می‌دهد و عایق روغن، حرارت و قوس‌ها را جذب می‌کند تا از خرابی‌های احتمالی جلوگیری کند. همه این قطعات در کنار هم، یک سیستم مقاوم و قابل اعتماد را تشکیل می‌دهند که کارکرد مطمئن مدارشکن روغنی را تضمین می‌کند.










فصل 4: عملکرد عملیاتی مدارشکن روغنی



در حالت عادی، کنتاکت‌های مدارشکن روغنی بسته هستند و برق را در مدار جاری می‌کنند. در مواقع بروز خطا، مانند اتصال کوتاه یا بارهای ناگهانی، جریان جریان اضافی و قوس‌های برق شکل می‌گیرند که باید سریع و مؤثر قطع شوند. سیستم‌های تحریک با تشخیص خطا، عملیات قطع را فعال می‌کنند، و این کار را با جدا کردن کنتاکت‌ها انجام می‌دهند. روغن داخل دستگاه نقش خنک‌کننده و عایق را دارد؛ حرارت ناشی از قوس‌ها را جذب و پخش می‌کند و عملیات قطع را ایمن و سریع انجام می‌دهد. علاوه بر این، سیستم‌های کنترل، قابلیت برنامه‌ریزی و تنظیم عملکرد را دارند تا در شرایط مختلف، بهینه‌ترین عملکرد را ارائه دهند. عملکرد سریع و مطمئن مدارشکن روغنی، نقش مهمی در جلوگیری از خرابی‌های بیشتر و حفظ پایداری شبکه دارد، و ویژگی‌های ضد قوس و ایمنی بالا، این تجهیزات را به گزینه‌ای ایده‌آل در سیستم‌های فشار قوی تبدیل کرده است.






فصل 5: مزایای استفاده از مدارشکن روغنی



مدارشکن‌های روغنی با بهره‌گیری از فناوری پیشرفته و ساختار مقاوم، مزایای فراوانی دارند. اولین مزیت، پایداری و عمر طولانی آنها است که در برابر عوامل محیطی و بارهای ناگهانی مقاوم است. مقاومت مکانیکی بالا، این تجهیزات را در برابر ضربه و لرزش‌های شدید مقاوم می‌سازد و کارایی طولانی‌مدت آن‌ها تضمین می‌شود. ایمنی و کاهش خطر حوادث برقی، از دیگر مزایای مهم این سیستم‌ها است؛ به‌خصوص در سیستم‌های فشار قوی، این تجهیزات نقش حفاظت‌کننده را بر عهده دارند. هزینه‌های نگهداری و تعمیرات، نسبت به فناوری‌های دیگر، پایین‌تر است و قابلیت بازیابی سریع پس از خطا، باعث کاهش زمان قطعی شبکه می‌شود. همچنین، ساختار مدرن و کنترل‌های اتوماتیک، این مدارشکن‌ها را به تجهیزات قابل انعطاف و کارآمد در عملیات‌های پیچیده تبدیل کرده است که هم هزینه‌ها را کاهش می‌دهد و هم سطح ایمنی را افزایش می‌دهد.






فصل 6: کاربردها و موارد استفاده



مدارشکن روغنی در گستره وسیعی از پروژه‌های برق صنایع مختلف کاربرد دارد. در شبکه‌های انتقال و توزیع برق فشار قوی، این تجهیزات برای حفاظت و مدیریت جریان‌های قوی استفاده می‌شوند و نقش کلیدی در ایجاد پایداری و جلوگیری از حوادث برقی دارند. ایستگاه‌های برق و نیروگاه‌ها، به دلیل نیاز به تجهیزات مقاوم و دقیق، به شدت از مدارشکن‌های روغنی بهره‌مند هستند. در بخش صنعت، کارخانه‌های بزرگ و پالایشگاه‌ها، این تجهیزات برای کنترل نیروهای پیچیده و حساس مورد نیاز هستند. سیستم‌های برقی در زیرساخت‌های حیاتی و مراکز حساس، مانند بیمارستان‌ها و مراکز داده، نیز از کاربردهای ویژه این نوع مقاومت هستند. مقایسه کاربرد داخلی و خارجی، نشان می‌دهد که این تجهیزات در هر دو منطقه، نقش حیاتی دارند و استانداردهای بین‌المللی بر اهمیت آن تأکید دارند.






فصل 7: چالش‌ها، محدودیت‌ها و آینده‌نگری



با وجود مزایای فراوان، مدارشکن‌های روغنی با چالش‌ها و محدودیت‌هایی روبرو هستند. مهم‌ترین مشکل، نیاز به نگهداری و مراقبت مداوم است؛ چرا که روغن باید به‌طور دوره‌ای تعویض و نظافت شود تا کارایی حفظ شود. حساسیت نسبت به لرزش و ضربه، نیازمند نصب دقیق و محفظه‌های مقاوم است. از سمت فناوری، محدودیت در حجم و وزن دستگاه ممکن است در برخی موارد محدودیت ایجاد کند. اما با پیشرفت فناوری، نوآوری‌های جدیدی در ساخت مواد عایق، کنترل‌های دیجیتال و سیستم‌های هوشمند، در حال توسعه هستند. فناوری‌هایی مانند مداربسته دیجیتال، سیستم‌های مانیتورینگ هوشمند و مواد جدید، آینده‌ای روشن برای مدارشکن‌های روغنی رقم می‌زنند که می‌تواند کارایی، امنیت و هزینه‌های عملیات را به شکل قابل توجهی بهبود بخشد. اهمیت اصلی در تحقیق و توسعه، برای ساخت تجهیزات مقاوم‌تر، اقتصادی‌تر و کارآمدتر است.






نتیجه‌گیری



مدارشکن روغنی، به عنوان یک فناوری حیاتی در حفاظت سیستم‌های برق فشار قوی، نقش اساسی در امنیت، پایداری و کارایی شبکه‌های برق دارد. ساختار مقاوم، عملکرد سریع و مزایای اقتصادی این تجهیزات، آن‌ها را در برابر دیگر فناوری‌ها برتری می‌دهد. در آینده، توسعه فناوری‌های نوین، بهبود المان‌های طراحی و هوشمندسازی، می‌تواند ارزش این سیستم‌ها را چند برابر کند. توجه به نکات مربوط به نگهداری و به‌روزرسانی، در کنار پیشرفت دانش فنی، تضمین‌کننده عملکرد مطمئن و پایدار شبکه‌های برقی است. این مقاله نشان می‌دهد که سرمایه‌گذاری در فناوری مدارشکن روغنی، نه تنها ضروری بلکه حیاتی برای توسعه پایدار صنعت برق و ارتقای امنیت انرژی است.


منابع

  1. Kuffel, R. & Matura, A. (2018). Power System Protection and Switchgear. CRC Press.
  2. Hingorani, N. & Hambley, L. (2014). Electrical Power Systems. Pearson.
  3. IEEE Std C37.04-2014. Standard for Basic Insulation Levels in Electrical Power Systems.
