سیستم‌های سوپرکاپاسیتور و کاربرد آن‌ها در برق صنعتی Supercapacitor Systems and Their Applications in Industrial Electricity



سیستم‌های سوپرکاپاسیتور و کاربرد آن‌ها در برق صنعتی



Supercapacitor Systems and Their Applications in Industrial Electricity



*تمام حقوق این مقاله برای سازه گستر پایتخت محفوظ است






کلیدواژه‌ها: سوپرکاپاسیتور، برق صنعتی، ذخیره‌سازی انرژی، ابرخازن، منابع تجدیدپذیر، پشتیبان برق، الکترونیک قدرت






در سال‌های اخیر، فناوری سوپرکاپاسیتورها به‌عنوان یک گزینه جذاب برای ذخیره‌سازی انرژی در کاربردهای مختلف از جمله برق صنعتی مطرح شده‌اند. این مقاله به بررسی ساختار، اصول عملکرد، انواع، مزایا، معایب و کاربردهای متنوع سوپرکاپاسیتورها در سیستم‌های صنعتی می‌پردازد. همچنین نحوه ترکیب این فناوری با منابع انرژی تجدیدپذیر، سیستم‌های پشتیبان برق و ذخیره‌سازی انرژی در مقیاس وسیع بررسی شده است. تحلیل اقتصادی، زیست‌محیطی و آینده‌پژوهی این سیستم‌ها در کنار مطالعات موردی صنعتی از دیگر بخش‌های مهم مقاله است. هدف، ارائه‌ی یک مرجع کامل و به‌روز برای مهندسان برق، محققان و دانشجویان علاقمند به فناوری‌های نوین ذخیره‌سازی انرژی است.






شما می توانید برای خرید و اطلاع از قیمت انواع خازن های مورد نیاز خود از طریق مشاوره با کارشناسان سازه گستر پایتخت اقدام نمایید.



گروه سازه گستر پایتخت با تکیه بر بیش از 20 سال تجربه و فعالیت به عنوان تامین کننده تجهیزات و ملزومات صنعت برق کشور ( الکتریکال - مکانیکال - ابزار دقیق ) با افتخار آماده خدمت رسانی به فعالان صنعت برق و صاحبان صنایع می باشد.


شماره تماس : 32 20 17 66 - 021


پست الکترونیک: info@sazehgostarsgp.com
نشانی: تهران، میدان فردوسی، کوچه گلپرور، پلاک 20، واحد 25














مقدمه:

در عصر حاضر، با رشد روزافزون نیاز به انرژی الکتریکی و افزایش وابستگی صنایع به برق، اهمیت ذخیره‌سازی مؤثر و پایدار انرژی بیش از پیش نمایان شده است. منابع انرژی تجدیدپذیر مانند خورشید و باد به‌دلیل نوسانات طبیعی خود نمی‌توانند به‌تنهایی پاسخگوی بار پیوسته سیستم‌های صنعتی باشند. از سوی دیگر، قطع لحظه‌ای برق یا افت ولتاژ می‌تواند باعث اختلال‌های شدید در خطوط تولید، آسیب به تجهیزات و کاهش بهره‌وری شود. در این میان، سوپرکاپاسیتورها به‌عنوان راهکاری نوین برای حل بخشی از چالش‌های ذخیره‌سازی و پایداری انرژی در صنعت مطرح شده‌اند.



سوپرکاپاسیتورها یا ابرخازن‌ها، دستگاه‌هایی هستند که انرژی الکتریکی را با استفاده از اصول الکترواستاتیک ذخیره می‌کنند و قادرند در مدت‌زمان بسیار کوتاهی انرژی را شارژ و دشارژ نمایند. این ویژگی آن‌ها را از باتری‌ها متمایز می‌سازد و سبب می‌شود برای کاربردهایی که به توان بالا و زمان پاسخ سریع نیاز دارند، ایده‌آل باشند. با توجه به پیشرفت‌های اخیر در زمینه‌ی مواد پیشرفته (مانند گرافن و نانولوله‌های کربنی)، بازدهی و ظرفیت سوپرکاپاسیتورها به طرز چشمگیری افزایش یافته است، به‌طوری‌که امروزه این فناوری به‌عنوان جایگزینی بالقوه برای سیستم‌های ذخیره‌سازی سنتی مورد توجه قرار گرفته است.



در سیستم‌های صنعتی، قابلیت اطمینان و تداوم تأمین انرژی از اهمیت بالایی برخوردار است. سیستم‌های کنترل اتوماتیک، تجهیزات CNC، ماشین‌های ابزار دقیق، و بسیاری دیگر از اجزای صنایع نیازمند منبع انرژی پایدار هستند. سوپرکاپاسیتورها در این میان می‌توانند نقش مکمل یا حتی جایگزین منابع باتری را در برخی موارد ایفا کنند. به‌ویژه در کاربردهایی نظیر تأمین پیک‌های بار لحظه‌ای، پشتیبانی از ولتاژ در حین افت‌های لحظه‌ای شبکه، و همچنین در راه‌اندازی موتورها، استفاده از سوپرکاپاسیتورها باعث کاهش بار شبکه و بهبود کیفیت توان خواهد شد.

افزون بر کاربردهای مستقیم در برق صنعتی، سوپرکاپاسیتورها در زمینه‌هایی مانند سامانه‌های UPS (منابع تغذیه بدون وقفه)، خودروهای برقی صنعتی، سیستم‌های انرژی ترکیبی (Hybrid Systems)، ریزشبکه‌ها و ذخیره‌سازی انرژی در منابع تجدیدپذیر نیز کاربرد گسترده دارند. به‌عنوان مثال، در یک کارخانه مجهز به پنل‌های خورشیدی، می‌توان با استفاده از سوپرکاپاسیتورها انرژی اضافی تولیدشده را در زمان آفتابی ذخیره کرده و در لحظات افت تابش یا بار اوج، از آن بهره‌برداری نمود.

با وجود مزایای قابل توجه، سوپرکاپاسیتورها محدودیت‌هایی نیز دارند. از جمله ظرفیت انرژی نسبتاً پایین‌تر نسبت به باتری‌ها، افت ولتاژ در حین تخلیه، و نیاز به مدارهای تنظیم ولتاژ دقیق. با این حال، در بسیاری از کاربردهای خاص صنعتی، مزایای آن‌ها بر محدودیت‌ها چربش دارد.

هدف این مقاله، بررسی جامع سیستم‌های سوپرکاپاسیتور از منظر فنی، اقتصادی و عملیاتی در زمینه برق صنعتی است.







فصل اول: ساختار و اصول عملکرد سوپرکاپاسیتورها



در دهه‌های اخیر، نیاز به فناوری‌های نوین ذخیره‌سازی انرژی باعث توسعه انواع مختلفی از تجهیزات شده است که یکی از مهم‌ترین و برجسته‌ترین آن‌ها، سوپرکاپاسیتورها یا ابرخازن‌ها (Supercapacitors / Ultracapacitors) هستند. این تجهیزات، پلی میان باتری‌ها و خازن‌های سنتی ایجاد کرده‌اند و توانسته‌اند عملکردی منحصربه‌فرد در توان بالا و طول عمر زیاد ارائه دهند. برای درک صحیح نقش آن‌ها در برق صنعتی، آشنایی با ساختار داخلی و اصول عملکرد این سامانه‌ها ضروری است.






1. تعریف و تمایز سوپرکاپاسیتور از دیگر منابع ذخیره‌سازی



سوپرکاپاسیتورها تجهیزاتی هستند که انرژی را از طریق بارهای الکتریکی در یک میدان الکترواستاتیک ذخیره می‌کنند، اما برخلاف خازن‌های کلاسیک که ظرفیت نسبتاً پایینی دارند، ابرخازن‌ها از طراحی خاصی برای افزایش ظرفیت ذخیره‌سازی برخوردارند. برخلاف باتری‌ها که انرژی را از طریق واکنش‌های شیمیایی ذخیره و آزاد می‌کنند، سوپرکاپاسیتورها این عمل را بر پایه مکانیزم‌های الکتریکی و الکترواستاتیکی انجام می‌دهند که این امر باعث پاسخ بسیار سریع، شارژ و دشارژ مکرر، و عمر طولانی‌تر آن‌ها می‌شود.

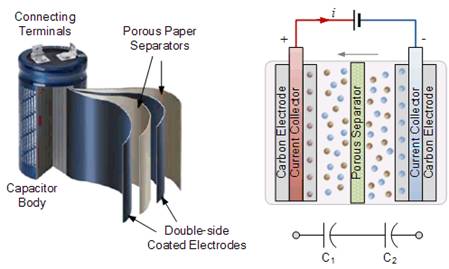

2. ساختار داخلی یک سوپرکاپاسیتور



ساختار پایه‌ی سوپرکاپاسیتورها شامل سه جزء اصلی است:



  • الکترودها: معمولاً از مواد دارای سطح ویژه بالا ساخته می‌شوند، مانند کربن فعال، گرافن یا نانولوله‌های کربنی. این ساختار متخلخل باعث افزایش چشمگیر سطح تماس با الکترولیت می‌شود.



  • الکترولیت: مایع یا جامدی که یون‌ها را بین دو الکترود جابجا می‌کند. بسته به نوع کاربرد، ممکن است آبی، آلی یا جامد باشد.



  • جداکننده (Separator): غشایی نازک و عایق که مانع تماس مستقیم الکترودها شده و تنها اجازه عبور یون‌ها را می‌دهد.



ترکیب این اجزا، میدان الکتریکی قوی و مؤثری را ایجاد می‌کند که منجر به ذخیره انرژی الکتریکی در سطوح بسیار بالا می‌شود.

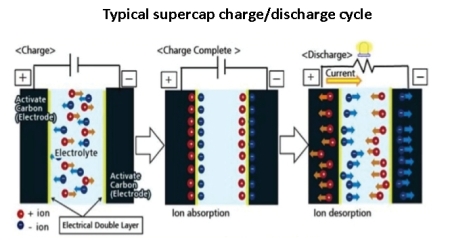

3. اصول عملکرد الکترواستاتیکی و الکتروشیمیایی



در سوپرکاپاسیتورها، دو مکانیزم ذخیره‌سازی نقش ایفا می‌کنند:

  • خازن دوبل الکتریکی (EDLC): انرژی توسط بارهای الکترواستاتیک در لایه‌ی دوگانه‌ی الکتریکی ایجادشده بین سطح الکترود و الکترولیت ذخیره می‌شود. این فرآیند فیزیکی و غیرشیمیایی است.



  • خازن شبه‌فراورده‌ای (Pseudocapacitance): در برخی مواد خاص، مانند اکسیدهای فلزی یا پلیمرهای هادی، واکنش‌های سطحی سریع الکتروشیمیایی نیز رخ می‌دهد که باعث افزایش ظرفیت ذخیره‌سازی می‌گردد.



این ترکیب باعث می‌شود ظرفیت ویژه (بر حسب فاراد بر گرم) سوپرکاپاسیتورها بسیار بیشتر از خازن‌های سنتی باشد.






4. مشخصات فنی کلیدی سوپرکاپاسیتورها



برخی از ویژگی‌های مهم سوپرکاپاسیتورها که آن‌ها را از سایر فناوری‌های ذخیره‌سازی متمایز می‌سازد عبارتند از:



  • چگالی توان بسیار بالا: توانایی تخلیه سریع انرژی، مناسب برای کاربردهای نیازمند پاسخ سریع مانند راه‌اندازی موتورها یا جبران افت ولتاژ ناگهانی.



  • چگالی انرژی متوسط: معمولاً کمتر از باتری‌های لیتیوم-یون، اما کافی برای بسیاری از کاربردهای صنعتی.



  • عمر چرخه‌ای بالا: تحمل صدها هزار تا میلیون‌ها چرخه شارژ/دشارژ بدون افت عملکرد جدی.



  • زمان شارژ کوتاه: سوپرکاپاسیتورها می‌توانند در مدت‌زمان چند ثانیه تا چند دقیقه شارژ شوند.



  • دامنه دمایی عملکرد وسیع: قابلیت عملکرد در شرایط محیطی شدید (از منفی 40 تا مثبت 85 درجه سلسیوس بسته به نوع).




5. مقایسه سوپرکاپاسیتور با باتری‌ها و خازن‌های سنتی





ویژگیسوپرکاپاسیتورباتریخازن سنتی
چگالی توانبسیار بالامتوسطبالا
چگالی انرژیمتوسطبالابسیار پایین
زمان شارژبسیار کوتاهطولانیبسیار کوتاه
عمر چرخه‌ایبسیار بالامحدودبسیار بالا
مکانیزم ذخیره‌سازیالکترواستاتیک/الکتروشیمیاییشیمیاییالکترواستاتیک





این جدول نشان می‌دهد که سوپرکاپاسیتورها جایگاهی بین دو فناوری دیگر دارند و می‌توانند مکمل یا جایگزین آن‌ها در برخی کاربردها باشند.






6. مواد نوین در بهبود عملکرد سوپرکاپاسیتورها



پیشرفت در نانو فناوری و مواد نوین، نقش قابل‌توجهی در بهبود عملکرد سوپرکاپاسیتورها ایفا کرده است. برخی از این مواد عبارتند از:



  • گرافن: دارای سطح ویژه بسیار بالا (بیش از 2600 متر مربع بر گرم)، هدایت الکتریکی بالا و خواص مکانیکی مناسب.



  • نانولوله‌های کربنی (CNTs): توانایی بالا در انتقال سریع الکترون‌ها و یون‌ها.



  • اکسید فلزات مانند RuO₂، MnO₂: ظرفیت شبه‌فراورده‌ای بالا.



ترکیب این مواد باعث توسعه نسل جدیدی از سوپرکاپاسیتورها با عملکرد بهینه‌تر شده است.






نتیجه‌گیری فصل اول



ساختار پیچیده اما کاربردی سوپرکاپاسیتورها، به همراه اصول عملکردی منحصربه‌فرد آن‌ها، آن‌ها را به گزینه‌ای مطلوب برای کاربردهای حساس و پرقدرت در برق صنعتی تبدیل کرده است. درک صحیح این اصول به مهندسان و طراحان سیستم‌های قدرت کمک می‌کند تا از این فناوری نوین در جهت بهبود پایداری و بازدهی سیستم‌های الکتریکی بهره‌برداری کنند. در فصل بعد، انواع مختلف سوپرکاپاسیتورها و ویژگی‌های فنی و کاربردی آن‌ها مورد بررسی قرار خواهد گرفت.








پیشنهاد می‌کنیم  « خازن ولتاژ بالا Xirong » را مشاهده و مطالعه کنید.

خازن ولتاژ بالا Xirong، با طراحی تخصصی وMaterials درجه‌یک، گزینه ایده‌آلی برای پروژه‌های شما است. این محصول، مناسب برای سیستم‌های سه‌فاز و فضاهای نیازمند عملکرد مطمئن در محیط‌های پرتنش است.










فصل دوم: انواع سوپرکاپاسیتورها و ویژگی‌های فنی آن‌ها



سوپرکاپاسیتورها از لحاظ ساختار، مواد سازنده و ویژگی‌های عملکردی در انواع مختلفی دسته‌بندی می‌شوند. شناخت دقیق این دسته‌بندی‌ها برای انتخاب نوع مناسب در هر کاربرد صنعتی، اهمیت بالایی دارد. در این فصل، به بررسی جامع انواع سوپرکاپاسیتورها، ویژگی‌های فنی، تفاوت‌ها و کاربردهای هر نوع پرداخته می‌شود.






1. طبقه‌بندی کلی سوپرکاپاسیتورها



ابرخازن‌ها را می‌توان از منظر ساختار داخلی، نحوه ذخیره‌سازی انرژی، و نوع الکترود و الکترولیت به سه دسته‌ی اصلی تقسیم نمود:



الف) خازن‌های دولایه الکتریکی (EDLC - Electric Double Layer Capacitors)



این نوع متداول‌ترین نوع سوپرکاپاسیتور است و انرژی را تنها از طریق جداسازی بار در سطح مشترک بین الکترود و الکترولیت ذخیره می‌کند. واکنش شیمیایی در آن‌ها صورت نمی‌گیرد، بلکه فرآیند کاملاً فیزیکی است.

  • الکترودها: معمولاً از کربن فعال یا گرافن ساخته می‌شوند.

  • ویژگی‌ها:

    • طول عمر بسیار بالا (بیش از ۱۰۰۰۰۰ چرخه)

    • مقاومت داخلی کم (ESR پایین)

    • چگالی انرژی متوسط

  • کاربردها: UPS، جبران افت ولتاژ لحظه‌ای، خودروهای هیبریدی صنعتی، ریزشبکه‌ها



ب) خازن‌های شبه‌فراورده‌ای (Pseudocapacitors)



این نوع از سوپرکاپاسیتورها علاوه بر ذخیره‌سازی الکترواستاتیک، از واکنش‌های الکتروشیمیایی سطحی نیز برای افزایش ظرفیت بهره می‌برند. مواد فعال در الکترود نقش کلیدی در این فرایند دارند.

  • مواد معمول الکترود: اکسید فلزاتی مانند RuO₂، MnO₂، یا پلیمرهای هادی مانند polyaniline

  • ویژگی‌ها:

    • چگالی انرژی بالاتر نسبت به EDLCها

    • ولتاژ عملیاتی کمتر

    • پایداری چرخه‌ای پایین‌تر نسبت به EDLC



  • کاربردها: سیستم‌های ذخیره‌سازی با ظرفیت بالا، سامانه‌های پزشکی و نظامی، ابزارهای قابل حمل صنعتی



ج) خازن‌های هیبریدی (Hybrid Supercapacitors)



در این دسته، یکی از الکترودها رفتاری شبیه باتری دارد (پایه‌ی لیتیومی یا نیکل-کادمیم) و دیگری رفتاری شبیه EDLC. این ترکیب باعث افزایش ظرفیت ذخیره‌سازی و بهبود چگالی انرژی می‌شود.

  • ویژگی‌ها:

    • چگالی انرژی نسبتاً بالا (بین باتری و EDLC)

    • طول عمر چرخه‌ای بیشتر از باتری، کمتر از EDLC

    • ولتاژ بالا (معمولاً تا 3.8 ولت در هر سلول)

  • کاربردها: پشتیبان‌های برق صنعتی، تجهیزات قابل حمل، کاربردهای نیازمند توان بالا و انرژی زیاد






2. مقایسه فنی بین انواع سوپرکاپاسیتورها



ویژگیEDLCPseudocapacitorHybrid
ظرفیت انرژی (Wh/kg)5–1010–3030–70
چگالی توان (W/kg)10000+1000–50001000–5000
عمر چرخه‌ایبسیار بالامتوسطبالا
ولتاژ کاری هر سلول2.7V~1V3.8V
واکنش شیمیایینداردداردنیمه‌فعال
قیمت تمام‌شدهپایینمتوسط تا بالابالا

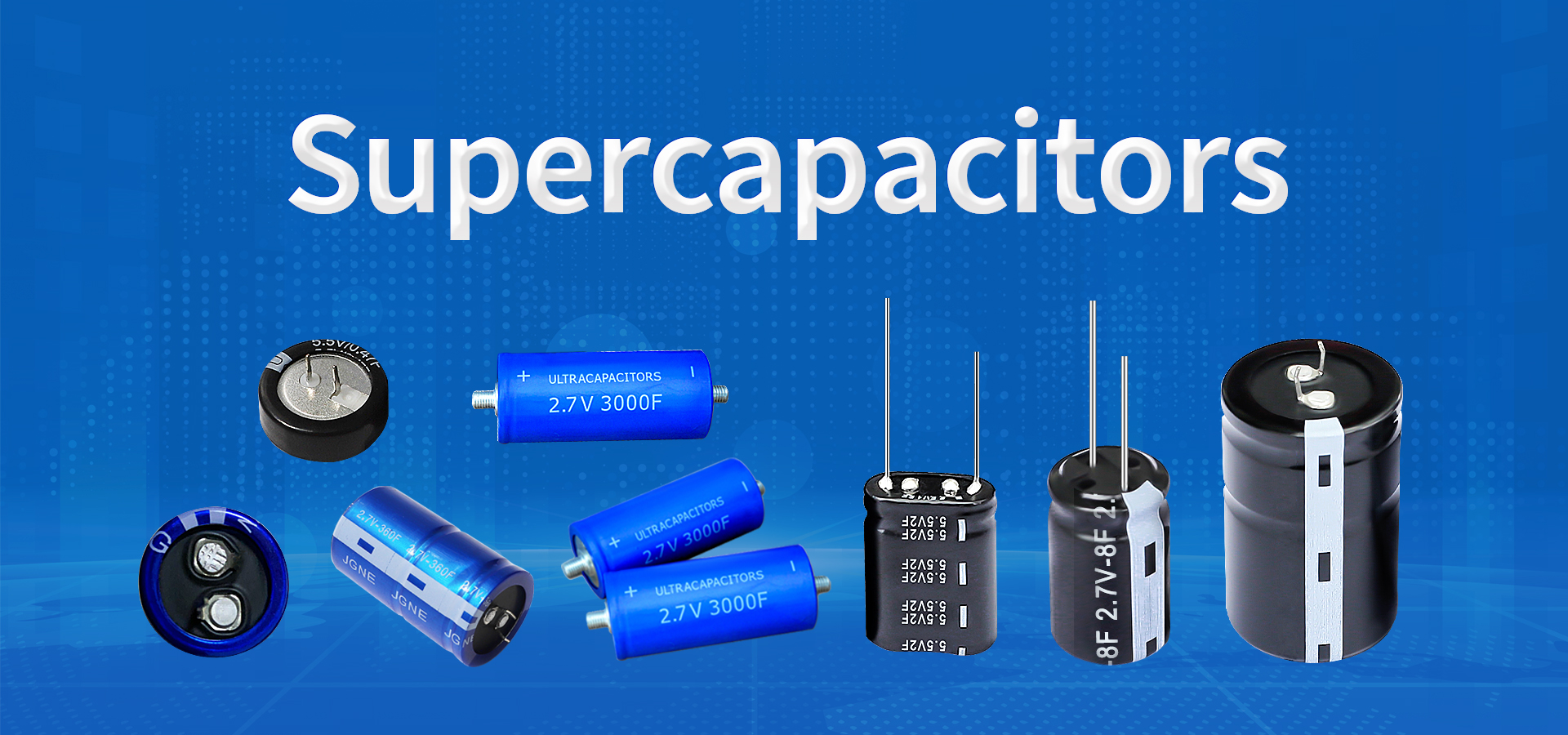

3. طبقه‌بندی بر اساس ساختار فیزیکی



سوپرکاپاسیتورها همچنین از نظر شکل و بسته‌بندی در چند گروه اصلی قرار می‌گیرند:



الف) استوانه‌ای (Cylindrical)



رایج‌ترین نوع بازار با کاربردهای عمومی صنعتی. طراحی مشابه باتری‌های قلمی دارد.



ب) منشوری یا مکعبی (Prismatic)



دارای ابعاد متراکم‌تر، مناسب برای کاربردهایی با محدودیت فضا.

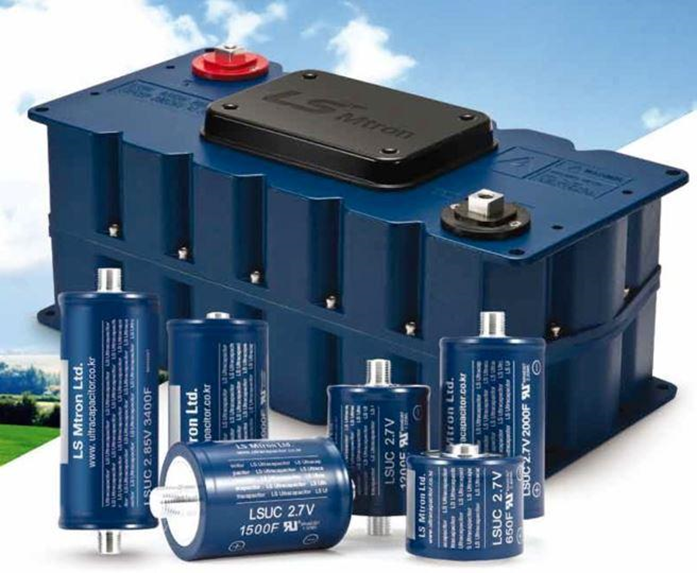

ج) ماژول‌های پکیج‌شده (Module Packs)



ترکیبی از چند سلول سری و موازی در یک واحد. مناسب برای سیستم‌های UPS، خودروهای صنعتی، و بانک‌های ذخیره انرژی در مقیاس وسیع.



د) سوپرکاپاسیتورهای انعطاف‌پذیر



تکنولوژی نوظهور که در صنعت پوشیدنی و برخی کاربردهای خاص پزشکی و رباتیک مورد استفاده قرار می‌گیرد.






4. نقش نوع الکترولیت در عملکرد



الکترولیت‌ها نیز در عملکرد کلی سوپرکاپاسیتورها نقش بسیار مهمی دارند:

  • الکترولیت‌های آبی:

    • ایمن‌تر و ارزان‌تر

    • دامنه ولتاژ پایین (تا 1V)

    • مناسب برای کاربردهای کم‌ولتاژ و داخلی

  • الکترولیت‌های آلی:

    • اجازه افزایش ولتاژ تا حدود 2.7V را می‌دهند

    • پایداری بهتر در دماهای بالا

    • مناسب برای کاربردهای صنعتی و خودروهای الکتریکی

  • الکترولیت‌های جامد (پلیمری):

    • جدیدترین نوع

    • انعطاف‌پذیر و قابل استفاده در ساختارهای نانو

    • مناسب برای فناوری‌های آینده




5. نوآوری‌های نوین در طراحی سوپرکاپاسیتورها



در سال‌های اخیر، با توجه به پیشرفت در مواد نانو، گرافن، کامپوزیت‌های فلزی و پلیمرهای رسانا، نسل‌های جدیدی از سوپرکاپاسیتورها به بازار معرفی شده‌اند. این نسخه‌ها نه‌تنها ظرفیت ذخیره‌سازی بیشتری دارند، بلکه قابلیت ترکیب با باتری‌های لیتیومی را نیز پیدا کرده‌اند.

در برخی از این مدل‌ها، قابلیت خود-شارژی، پایش هوشمند سطح بار و قابلیت ارتباط با اینترنت اشیا (IoT) نیز لحاظ شده است که راه را برای یکپارچه‌سازی در سیستم‌های هوشمند صنعتی هموار کرده است.






نتیجه‌گیری فصل دوم



تنوع در انواع سوپرکاپاسیتورها، از EDLC ساده تا نمونه‌های هیبریدی پیشرفته، سبب شده که این فناوری قابلیت انطباق با طیف وسیعی از نیازهای صنعتی داشته باشد. انتخاب نوع مناسب وابسته به فاکتورهایی چون چگالی توان، ظرفیت انرژی، طول عمر، شرایط محیطی و هزینه تمام‌شده است. در فصل بعد، کاربردهای این تجهیزات در صنعت برق، کنترل توان، و سیستم‌های اتوماسیون بررسی خواهد شد.








پیشنهاد می‌کنیم  « رگولاتور بانک خازنی 12 پله، اسپانیایی RTR مدل PR12D فوق حرفه ای» را مشاهده و مطالعه کنید.



رگولاتور بانک خازنی مغز متفکر یک بانکی خازنی در سیستم برق صنعتی می باشد. این رله الکترونیکی و میکروپروسسوری تصمیم می گیرد چه زمانی کدام پله به مدار وصل شده و کدام پله از مدار قطع شود. این رله با اندازه گیری ضریب توان شبکه و مقایسه آن با ضریب توان هدف، تصمیم می گیرد چند پله در مدار قرار بگیرد.

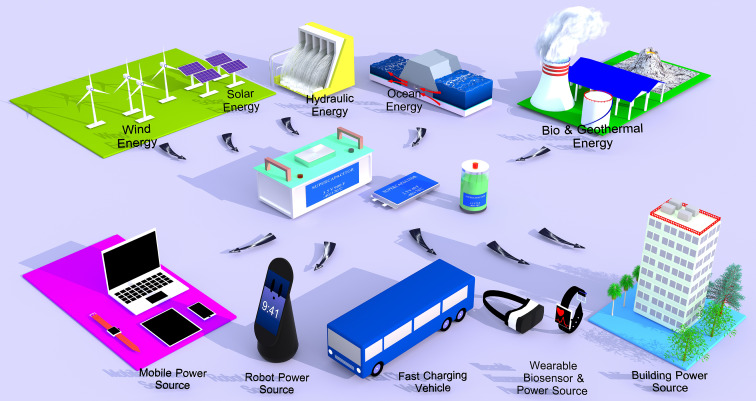

فصل سوم: کاربرد سوپرکاپاسیتورها در صنایع برق و الکترونیک قدرت



استفاده از سوپرکاپاسیتورها در صنایع برق و سیستم‌های الکترونیک قدرت، در دهه‌ی اخیر رشد چشم‌گیری داشته است. ویژگی‌هایی چون توان لحظه‌ای بسیار بالا، سرعت شارژ و دشارژ چشمگیر، عمر چرخه‌ای طولانی و مقاومت مکانیکی بالا، آن‌ها را به یکی از اجزای کلیدی در بسیاری از زیرسامانه‌های صنعتی تبدیل کرده است. در این فصل، به بررسی جامع کاربردهای این فناوری در حوزه‌ی برق صنعتی، خطوط تولید، الکترونیک قدرت و تجهیزات حساس پرداخته می‌شود.

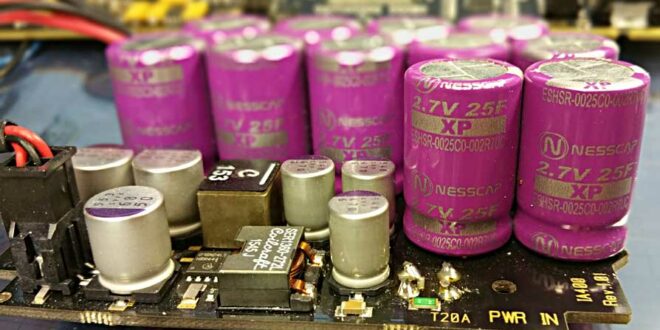

1. استفاده در سیستم‌های پشتیبان انرژی (UPS)



یکی از رایج‌ترین کاربردهای سوپرکاپاسیتورها، به‌کارگیری آن‌ها در سیستم‌های تأمین برق بدون وقفه (UPS) است. برخلاف باتری‌های سرب-اسیدی یا لیتیوم-یون، که زمان شارژ بالایی دارند و نیازمند نگهداری هستند، سوپرکاپاسیتورها:



  • در مدت‌زمان بسیار کوتاهی شارژ می‌شوند (معمولاً در چند ثانیه تا چند دقیقه)

  • توانایی تأمین برق در لحظه‌های بحرانی (مثل قطع برق لحظه‌ای یا افت ولتاژ شدید) را دارند

  • عمر مفید بسیار بالاتری (تا بیش از ۱ میلیون چرخه) نسبت به باتری‌های سنتی دارند



کاربرد صنعتی نمونه: مراکز داده، سیستم‌های اتوماسیون، تجهیزات CNC و خطوط مونتاژ دقیق که حتی چند میلی‌ثانیه قطع برق می‌تواند باعث توقف تولید شود.






2. استفاده در جبران افت ولتاژ و تنظیم کیفیت توان (Power Conditioning)



در بسیاری از صنایع، به‌ویژه در کارخانه‌هایی با تجهیزات موتوری سنگین یا در نواحی با ضعف شبکه، نوسانات ولتاژ و افت‌های لحظه‌ای (Voltage Sag) مشکلی جدی محسوب می‌شود. سوپرکاپاسیتورها می‌توانند به‌عنوان مکمل خازنی موازی به مدار متصل شوند و در کسری از ثانیه ولتاژ را بازیابی کرده و از آسیب به تجهیزات جلوگیری نمایند.



  • حفاظت تجهیزات PLC، درایوها و کنترلرهای صنعتی

  • جلوگیری از راه‌اندازی مجدد سیستم‌های حساس

  • افزایش بهره‌وری و جلوگیری از خرابی‌های پرهزینه




3. استفاده در راه‌اندازی موتورهای الکتریکی صنعتی



موتورهای صنعتی، به‌ویژه در زمان استارت اولیه، جریان بسیار بالایی می‌طلبند. اگر این جریان از شبکه تأمین شود، سبب افت ولتاژ در سایر بخش‌ها خواهد شد. در اینجا، سوپرکاپاسیتورها می‌توانند نقش مخزن انرژی را ایفا کنند:



  • ذخیره انرژی در حالت آماده‌باش

  • دشارژ سریع در لحظه‌ی استارت موتور

  • کاهش بار پیک شبکه برق



این کاربرد در صنایع سنگین، کمپرسورها، آسانسورها، جرثقیل‌های برقی و تجهیزات استخراج مواد معدنی بسیار مفید است.






4. استفاده در سیستم‌های بازیابی انرژی ترمزی (Braking Energy Recovery)



در ماشین‌های صنعتی مانند آسانسورها، خطوط ریلی داخل کارخانه، یا حتی در جرثقیل‌های دروازه‌ای، هنگام ترمز کردن، انرژی زیادی به‌صورت گرما در مقاومت‌های ترمز تلف می‌شود. با استفاده از سوپرکاپاسیتورها می‌توان این انرژی را ذخیره کرده و در چرخه بعدی از آن استفاده کرد.



  • کاهش اتلاف انرژی

  • افزایش بهره‌وری کلی سیستم

  • کاهش بار کلی مصرف انرژی کارخانه




5. ذخیره‌سازی پیک‌های انرژی در خطوط تولید ناپایدار



در خطوط تولیدی که به صورت متناوب بارگیری یا تخلیه انجام می‌دهند (مانند دستگاه‌های جوش‌کاری سنگین یا پرینترهای صنعتی)، انرژی مصرفی به‌صورت متناوب بالا و پایین می‌شود. سوپرکاپاسیتورها می‌توانند نقش منبع موقت انرژی را ایفا کنند:



  • حذف نیاز به افزایش ظرفیت ترانس یا کابل

  • تثبیت ولتاژ و جریان در نقطه مصرف

  • کاهش هزینه زیرساخت برق‌رسانی




6. کاربرد در تجهیزات قابل حمل صنعتی



در برخی کاربردهای صنعتی قابل حمل (مانند تجهیزات بررسی خطوط، سیستم‌های لیزر صنعتی پرتابل، یا واحدهای کنترل بی‌سیم)، وزن، قابلیت اطمینان و سرعت شارژ از اهمیت بالایی برخوردار است. سوپرکاپاسیتورها در این دستگاه‌ها:



  • امکان شارژ سریع بین دو شیفت کاری را فراهم می‌کنند

  • مقاومت بالا در برابر دما و لرزش دارند

  • عمر طولانی بدون نیاز به تعویض دارند




7. کاربرد در سامانه‌های هیبریدی و ترکیبی (Hybrid Systems)



در سیستم‌هایی که از ترکیب باتری و سوپرکاپاسیتور استفاده می‌کنند، هر دو مزیت چگالی انرژی بالا (باتری) و چگالی توان بالا (ابرخازن) به‌کار گرفته می‌شود. این سیستم‌ها در حال گسترش در بخش‌هایی مانند:



  • خودروهای صنعتی الکتریکی

  • لیفتراک‌ها و ماشین‌آلات انبارداری

  • درایوهای هیبریدی در صنایع سبک و سنگین




8. کاربرد در کنترل نوسانات انرژی در ریزشبکه‌های صنعتی



در کارخانه‌هایی که بخشی از انرژی خود را از منابع خورشیدی یا بادی تأمین می‌کنند، نوسانات شدید در توان تولیدی می‌تواند مشکل‌ساز باشد. سوپرکاپاسیتورها نقش مؤثری در کنترل نوسانات لحظه‌ای، پر کردن خلاهای کوتاه‌مدت و تثبیت توان خروجی دارند.






نتیجه‌گیری فصل سوم

کاربرد سوپرکاپاسیتورها در صنعت برق محدود به یک حوزه خاص نیست، بلکه در بسیاری از بخش‌ها، از تأمین توان اضطراری گرفته تا بهینه‌سازی مصرف انرژی و جبران نوسانات شبکه، حضور دارند. این فناوری می‌تواند بهره‌وری، پایداری، و ایمنی سیستم‌های قدرت را به شکل چشم‌گیری بهبود بخشد. در فصل بعد، به بررسی طراحی سیستم‌های ذخیره‌سازی مبتنی بر سوپرکاپاسیتورها و ملاحظات فنی آن‌ها خواهیم پرداخت.






پیشنهاد می‌کنیم  « خازن 3فاز فشار ضعیف اشنایدر، 25 کیلووار در 440 ولت ( 20 در 400) سری BLR_VCSDY» را مشاهده و مطالعه کنید.



از خازنهای سری  BLR_VCSDY  که اعتبار و سایه برند اشنایدر فرانسه را بر دوش می کشد. از موارد برجسته این خازن به تحمل دمایی D/25 یعنی  تا دمای 25 درجه زیر صفر و 55 درجه بالای صفر اشاره نموده و از خودترمیمی و قطع زیر فشار نام می بریم. از خازنهای خشک سیلندری  که دارای ولتاژ نامی 440 ولت می باشد.












فصل چهارم: طراحی سیستم‌های ذخیره‌سازی انرژی مبتنی بر سوپرکاپاسیتورها



طراحی مؤثر سیستم‌های ذخیره‌سازی انرژی با استفاده از سوپرکاپاسیتورها مستلزم شناخت دقیق پارامترهای الکتریکی، نیازهای کاربردی، شرایط محیطی و ترکیب مناسب اجزای سخت‌افزاری و نرم‌افزاری است. در این فصل، فرآیند گام‌به‌گام طراحی یک سامانه ذخیره‌سازی مبتنی بر ابرخازن‌ها در کاربردهای صنعتی بررسی می‌شود.






1. تعیین هدف سیستم و تحلیل بار مصرفی



اولین گام در طراحی، شناخت نیاز واقعی مصرف‌کننده است:



  • آیا هدف تأمین توان لحظه‌ای (Peak Power) است یا ذخیره‌سازی انرژی موقت؟

  • آیا سیستم برای جبران افت ولتاژ در چند ثانیه طراحی می‌شود یا برای تأمین پشتیبانی در چند دقیقه؟

  • نرخ شارژ و دشارژ مورد نیاز چقدر است؟

  • ولتاژ اسمی سیستم و جریان بیشینه مصرفی چه میزان است؟



به‌عنوان مثال: اگر هدف، پشتیبانی از یک PLC صنعتی در زمان قطع برق باشد، ممکن است تنها نیاز به ۵ ثانیه توان خروجی ۲۰ وات در ولتاژ ۲۴ ولت باشد. اما در راه‌اندازی یک موتور ۳ کیلوواتی، نیاز به تخلیه سریع انرژی در جریان‌های بالا وجود دارد.






2. انتخاب نوع سوپرکاپاسیتور مناسب



بر اساس نیاز مشخص‌شده، یکی از انواع EDLC، شبه‌فراورده‌ای یا هیبریدی انتخاب می‌شود. در کاربردهای صنعتی اغلب از ماژول‌های EDLC ولتاژ بالا یا ماژول‌های سری‌شده هیبریدی استفاده می‌شود.



  • برای سیستم‌های با توان بالا و زمان پاسخ سریع، EDLC با مقاومت داخلی پایین توصیه می‌شود.

  • برای سیستم‌هایی با ظرفیت انرژی بالا (چند ده ثانیه تا دقیقه)، هیبریدها بهتر عمل می‌کنند.




3. محاسبه تعداد سلول‌های سری و موازی



الف) تعیین تعداد سلول‌های سری (Ns):



تعداد سلول‌های موردنیاز در سری از رابطه زیر بدست می‌آید:

Ns=VoutVcellN_s = \frac{V_{\text{out}}}{V_{\text{cell}}}Ns​=Vcell​Vout​​

به‌عنوان مثال: اگر خروجی ولتاژ 48 ولت باشد و هر سلول سوپرکاپاسیتور ولتاژ کاری 2.7V داشته باشد، به 18 سلول سری نیاز است.



ب) تعیین تعداد موازی (Np):



از آن‌جا که هر سلول ظرفیت خاصی (بر حسب Farad) دارد، برای رسیدن به ظرفیت کل موردنیاز، ممکن است چند شاخه موازی از سلول‌ها نیز لازم باشد:

Ctotal=Np×CcellC_{\text{total}} = N_p \times C_{\text{cell}}Ctotal​=Np​×Ccell​






4. استفاده از مدارات بالانس ولتاژ (Voltage Balancing)



در اتصال سری، اختلاف در ظرفیت یا مقاومت داخلی سلول‌ها می‌تواند باعث افزایش ولتاژ در برخی از آن‌ها و در نهایت آسیب به سیستم شود. برای جلوگیری از این پدیده، مدارات بالانس فعال یا غیرفعال استفاده می‌شوند:



  • مدار بالانس غیرفعال: استفاده از مقاومت‌های موازی با هر سلول جهت تخلیه شارژ اضافی

  • مدار بالانس فعال: استفاده از مدارهای الکترونیکی هوشمند جهت انتقال انرژی بین سلول‌ها



استفاده از ماژول‌های آماده با مدار بالانس داخلی برای صنایع توصیه می‌شود.






5. طراحی سیستم مدیریت انرژی (EMS) و مانیتورینگ



یک سیستم ذخیره‌سازی حرفه‌ای نیاز به پایش و کنترل دائمی دارد. برخی از فاکتورهایی که باید در سیستم مدیریت لحاظ شوند:



  • ولتاژ لحظه‌ای هر سلول

  • دمای سلول‌ها (برای جلوگیری از گرم شدن بیش از حد)

  • جریان شارژ و دشارژ

  • وضعیت سلامت (State of Health - SOH)

  • سطح شارژ (State of Charge - SOC)



با استفاده از کنترلرهای صنعتی یا میکروکنترلرهایی مانند STM32 یا Arduino و ماژول‌های حسگر، امکان مدیریت هوشمند فراهم می‌شود.






6. ملاحظات حرارتی و مکانیکی



هرچند سوپرکاپاسیتورها نسبت به باتری‌ها مقاوم‌تر هستند، اما:

  • افزایش دما باعث کاهش عمر آن‌ها می‌شود (دمای ایده‌آل عملکرد 20–40 درجه سانتی‌گراد است)

  • در دشارژهای سنگین، حرارت داخلی تولید می‌شود که باید با طراحی مناسب سیستم خنک‌سازی (فن، هیت‌سینک) کنترل شود

  • مکان نصب باید به دور از لرزش شدید و گرد و غبار باشد




7. حفاظت مدار و ایمنی



طراحی مدار باید شامل موارد زیر باشد:

  • مدار قطع در صورت افت ولتاژ یا افزایش بیش از حد دما

  • مدار شارژ ایزوله با محدودکننده جریان

  • فیوز یا بریکر حفاظتی در مسیر دشارژ

  • سیستم هشدار در شرایط خطرناک (Overvoltage, Overcurrent)




8. نمونه طراحی صنعتی واقعی



در یک کارخانه بسته‌بندی، برای حفظ عملکرد سیستم PLC هنگام قطع کوتاه‌مدت برق (مثلاً ۴ ثانیه قطع کامل)، از ماژول سوپرکاپاسیتور 48V با ظرفیت 165F استفاده شد. با این طراحی:

  • نیازی به UPS بزرگ و گران‌قیمت نبود

  • نصب سریع و هزینه نگهداری بسیار پایین شد

  • پاسخ‌دهی لحظه‌ای و اطمینان بالا حاصل شد




نتیجه‌گیری فصل چهارم

طراحی سیستم ذخیره‌سازی مبتنی بر سوپرکاپاسیتورها، نیازمند تحلیل دقیق بار، انتخاب سلول مناسب، پیاده‌سازی بالانس ولتاژ، طراحی مدار کنترل و در نظر گرفتن حفاظت و شرایط محیطی است. این فناوری با انعطاف بالا، به‌عنوان یک ابزار قدرتمند در اختیار مهندسان برق صنعتی قرار دارد. در فصل بعد، به بررسی تعامل این سیستم‌ها با منابع انرژی تجدیدپذیر می‌پردازیم.






پیشنهاد می‌کنیم  « ایسکرا نتورک رکوردر ISKRA مدل ISKRA Network Recorders MC350 & MC350H» را مشاهده و مطالعه کنید.



در دنیای امروزی، شبکه‌های کامپیوتری نقش حیاتی در فعالیت‌های سازمانی، اقتصادی، و امنیتی ایفا می‌کنند. کنترل دقیق، نظارت پیشرفته، و ثبت داده‌های شبکه برای تضمین امنیت، بهبود عملکرد، و حفظ سازگاری با قوانین، از ضروری‌ترین نیازها است. ISCARA Network Recorders MC350 و MC350H به عنوان ابزارهای پیشرفته در این حوزه، با امکانات بی‌نظیر، قابلیت‌های متنوع، و طراحی‌های کاربرپسند، راهکاری جامع برای مدیریت و نظارت بر شبکه‌ها محسوب می‌شوند.












فصل پنجم: نقش سوپرکاپاسیتورها در ترکیب با منابع انرژی تجدیدپذیر



افزایش استفاده از منابع انرژی تجدیدپذیر مانند انرژی خورشیدی، بادی و زمین‌گرمایی، گرچه گامی مؤثر در جهت توسعه پایدار و کاهش آلایندگی زیست‌محیطی محسوب می‌شود، اما ناپایداری و غیرقابل پیش‌بینی بودن این منابع همواره چالشی جدی برای بهره‌برداری صنعتی بوده است. سوپرکاپاسیتورها به‌عنوان یکی از ابزارهای مهم در مدیریت این نوسانات، نقش کلیدی در تثبیت و بهینه‌سازی کارکرد این منابع ایفا می‌کنند. در این فصل، به بررسی راه‌کارهای ترکیب سوپرکاپاسیتورها با منابع انرژی تجدیدپذیر در سیستم‌های برق صنعتی و هوشمند می‌پردازیم.






1. چالش‌های ناپایداری منابع تجدیدپذیر



منابع انرژی تجدیدپذیر معمولاً به شرایط محیطی وابسته‌اند:

  • خورشیدی: تابش خورشید در طول روز، فصول، و شرایط آب‌وهوایی متغیر است.

  • بادی: سرعت باد تابع عوامل جغرافیایی و اقلیمی است.

  • زمین‌گرمایی و آبی: نسبتاً پایدارترند، اما محدود به موقعیت جغرافیایی خاص.

این نوسانات می‌توانند منجر به:

  • افت یا افزایش ولتاژ ناگهانی

  • بروز پیک‌های لحظه‌ای در تولید یا مصرف

  • دشواری در هماهنگ‌سازی با شبکه‌های سراسری شوند




2. نقش سوپرکاپاسیتورها در تثبیت توان لحظه‌ای



سوپرکاپاسیتورها به دلیل قابلیت شارژ و دشارژ سریع، در جبران نوسانات لحظه‌ای توان، فوق‌العاده مؤثر هستند. آن‌ها می‌توانند:

  • انرژی اضافی تولیدشده در لحظه پیک تابش یا باد را جذب کنند

  • در لحظات افت توان تولیدی، انرژی لازم را برای پایداری سیستم آزاد نمایند

  • نرخ تغییرات توان (Ramp Rate) را محدود کنند و در نتیجه، فشار وارده بر تجهیزات کنترلی کاهش یابد

این عملکرد به‌ویژه در ریزشبکه‌ها (Microgrids) و سیستم‌های هوشمند بسیار حیاتی است.






3. ترکیب با پنل‌های خورشیدی فتوولتائیک (PV)



یکی از رایج‌ترین کاربردهای سوپرکاپاسیتورها، ترکیب آن‌ها با پنل‌های خورشیدی است. در این سامانه‌ها:



  • در ساعات اوج تابش، بخشی از انرژی علاوه‌بر استفاده مستقیم یا ارسال به شبکه، در سوپرکاپاسیتورها ذخیره می‌شود

  • هنگام عبور ابر، گردوغبار یا کاهش تابش، سیستم از انرژی ذخیره‌شده در ابرخازن‌ها استفاده می‌کند

  • در کاربردهایی مانند روشنایی اضطراری صنعتی، درایوهای موتوری یا سامانه‌های تهویه صنعتی، این روش کارایی بالایی دارد



در مقایسه با باتری، سوپرکاپاسیتورها بار پیک را سریع‌تر جذب و آزاد می‌کنند و عمر بسیار طولانی‌تری دارند.






4. ترکیب با سیستم‌های توربین بادی



در توربین‌های بادی صنعتی، هنگام تغییر ناگهانی در سرعت باد، تولید توان به‌سرعت تغییر می‌کند. این موضوع باعث:



  • ایجاد نوسان در ولتاژ خروجی

  • اختلال در تجهیزات مصرف‌کننده پایین‌دست

  • افزایش استهلاک تجهیزات کنترلی و ترانسفورماتورها



استفاده از سوپرکاپاسیتورها در کنار این توربین‌ها موجب می‌شود:



  • نرخ تغییرات توان خروجی کنترل شود

  • انرژی لحظه‌ای اضافه ذخیره و در لحظات افت، آزاد شود

  • سیستم قدرت صنعتی از اختلالات محفوظ بماند




5. استفاده در سیستم‌های هیبریدی (Hybrid Renewable Systems)



در سیستم‌هایی که ترکیبی از منابع انرژی دارند (مانند خورشیدی-بادی یا خورشیدی-دیزل)، سوپرکاپاسیتورها نقش «مدیر هماهنگی» را ایفا می‌کنند:



  • انرژی تولیدی اضافی هر منبع را به‌طور موقت ذخیره کرده و در هنگام نیاز، آزاد می‌کنند

  • به‌عنوان bridge power بین دو منبع با رفتار دینامیکی متفاوت عمل می‌کنند

  • مانع از روشن و خاموش شدن‌های پیاپی منابع پشتیبان مانند دیزل‌ژنراتورها می‌شوند

این ساختار در ایستگاه‌های صنعتی راه دور، ایستگاه‌های مخابراتی کوهستانی، یا واحدهای تولید پراکنده (DGs) بسیار مفید است.






6. کاربرد در ریزشبکه‌های صنعتی (Industrial Microgrids)



ریزشبکه‌ها به‌صورت محلی مدیریت و بهره‌برداری می‌شوند. ترکیب منابع متنوع انرژی و بارهای مختلف در این شبکه‌ها نیازمند انعطاف بالا در ذخیره‌سازی است. سوپرکاپاسیتورها در این ساختار:



  • قابلیت تأمین سریع توان بارهای بحرانی را دارند

  • اجازه اتصال و قطع آسان از شبکه اصلی را فراهم می‌سازند

  • امکان کارکرد به‌صورت Islanded Mode در قطع شبکه فراهم می‌کنند



در کارخانه‌های دارای تولید خورشیدی و نیاز به اطمینان بالا (مثلاً کارخانجات مواد غذایی یا داروسازی)، این سامانه‌ها بسیار سودمند هستند.






7. مزایای زیست‌محیطی و اقتصادی



  • زیست‌محیطی:

    • کاهش وابستگی به باتری‌های لیتیومی با آلودگی بالا

    • افزایش استفاده واقعی از انرژی پاک تولیدشده

    • کاهش انرژی اتلافی در پیک‌های بار یا تولید

  • اقتصادی:

    • کاهش نیاز به زیرساخت باتری‌های بزرگ و گران‌قیمت

    • افزایش عمر تجهیزات صنعتی

    • کاهش هزینه نگهداری سیستم‌های ذخیره‌سازی




نتیجه‌گیری فصل پنجم

سوپرکاپاسیتورها به‌عنوان یکی از بهترین مکمل‌های منابع انرژی تجدیدپذیر، نقش کلیدی در تثبیت، مدیریت و بهره‌وری انرژی ایفا می‌کنند. ترکیب آن‌ها با منابع خورشیدی و بادی، نه‌تنها عملکرد کلی سیستم را بهبود می‌بخشد، بلکه به کاهش هزینه‌ها و افزایش پایداری شبکه نیز کمک می‌کند. در فصل آینده، به تحلیل اقتصادی و زیست‌محیطی استفاده از این فناوری در صنعت خواهیم پرداخت.






پیشنهاد می‌کنیم  « اینورتر 20 کیلووات متصل به شبکه فرونیوس مدل Symo 20.0-3-M » را مشاهده و مطالعه کنید.



اینورتر ها در دو نوع جدا از شبکه و متصل به شبکه تولید می شوند که هر کدام برای استفاده در شرایط خاصی مناسب میباشند. اینورتر های جدا از شبکه (OFF-Grid Inverter) برای شبکه برق خورشیدی مستقل که جدا از شبکه سراسری برای مصارف خانگی یا یک سیستم خاص مناسب است. اما اینورتر های متصل به شبکه (ON-Grid Inverter) در نیروگاه های خورشیدی که برق تولیدی آن های به شبکه برق سراسری تزریق میشود استفاده می شوند.اینورترهای شبکه‌ای نقش حیاتی در سیستم‌های انرژی تجدیدپذیر، به ویژه در سیستم‌های فتوولتائیک (PV) ایفا می‌کنند. یکی از مدل‌های معتبر در این زمینه، اینورتر فرونیوس مدل Symo 20.0-3-M است که به دلیل کارایی و ویژگی‌های منحصر به فردش، توجه بسیاری را به خود جلب کرده است.












فصل ششم: تحلیل اقتصادی و زیست‌محیطی استفاده از سوپرکاپاسیتورها در صنعت برق



استفاده از سوپرکاپاسیتورها در صنعت برق نه‌تنها از جنبه‌ی فنی و عملکردی قابل توجه است، بلکه از منظر اقتصادی و زیست‌محیطی نیز ارزشمند و راهبردی به‌شمار می‌آید. در این فصل، با نگاهی دقیق به هزینه‌ها، بازگشت سرمایه، تأثیرات زیست‌محیطی، و مقایسه با سایر فناوری‌های ذخیره‌سازی انرژی، نقش مهم سوپرکاپاسیتورها در توسعه پایدار صنعتی را تحلیل خواهیم کرد.






1. تحلیل هزینه‌ی اولیه (CAPEX) و هزینه‌ی عملیاتی (OPEX)



سوپرکاپاسیتورها در نگاه اول نسبت به برخی باتری‌های سنتی (مانند سرب-اسیدی) هزینه اولیه بیشتری دارند. اما این هزینه تنها بخشی از ماجراست.



هزینه‌های اولیه (CAPEX):

  • قیمت هر ماژول سوپرکاپاسیتور وابسته به ظرفیت و فناوری آن است.

  • ماژول‌های پیشرفته هیبریدی یا با مدار مانیتورینگ داخلی قیمت بالاتری دارند.

  • هزینه تجهیزات جانبی مانند بالانسر ولتاژ، برد کنترل و سیستم خنک‌سازی باید در نظر گرفته شود.



هزینه‌های عملیاتی و نگهداری (OPEX):

  • نیاز به نگهداری پایین: بدون نیاز به تعویض سالانه مانند باتری‌ها

  • عمر مفید بسیار طولانی‌تر: بسیاری از سوپرکاپاسیتورها تا 20 سال قابل استفاده‌اند

  • کاهش هزینه‌های ناشی از خرابی تجهیزات به‌دلیل ثبات ولتاژ و کاهش نوسانات



برآوردها نشان می‌دهند که در دوره ۵ تا ۱۰ ساله، استفاده از سوپرکاپاسیتور می‌تواند هزینه‌های عملیاتی سیستم ذخیره‌سازی را تا ۶۰٪ کاهش دهد.






2. بازگشت سرمایه (ROI) در پروژه‌های صنعتی



در بسیاری از پروژه‌های صنعتی که از UPS، جبران‌گر ولتاژ یا سیستم‌های پیک‌سوز استفاده می‌شود، استفاده از سوپرکاپاسیتورها باعث:

  • کاهش خاموشی‌های غیرمجاز

  • جلوگیری از توقف خط تولید

  • حذف یا کاهش مصرف دیزل ژنراتور و باتری‌های سربی

با توجه به این مزایا، دوره بازگشت سرمایه (ROI) در اکثر پروژه‌ها بین ۱ تا ۳ سال برآورد می‌شود. در صنایعی با مصرف بالا، این مدت حتی کوتاه‌تر است.






3. مقایسه زیست‌محیطی با باتری‌ها و ژنراتورها



الف) باتری‌ها:



  • مواد سمی مانند سرب، نیکل و لیتیوم در بسیاری از باتری‌ها وجود دارد.

  • فرآیند تولید و بازیافت آن‌ها دارای ردپای کربنی بالاست.

  • نیاز به تعویض مداوم، تولید زباله الکترونیکی را افزایش می‌دهد.



ب) دیزل ژنراتورها:



  • انتشار قابل توجه گازهای CO₂، NOₓ و ذرات معلق

  • آلودگی صوتی و لرزش

  • نیاز به سوخت فسیلی و حمل‌ونقل



سوپرکاپاسیتورها:



  • فاقد واکنش‌های شیمیایی خطرناک هستند

  • نیاز به بازیافت کمتر دارند (به‌دلیل عمر طولانی)

  • بدون تولید گاز، صدا یا نشت مواد سمی



بنابراین، سوپرکاپاسیتورها از نظر زیست‌محیطی بسیار پاک‌تر و پایدارتر از جایگزین‌های سنتی هستند.






4. کاهش هزینه‌های ناشی از خرابی تجهیزات



نوسانات ولتاژ، افت لحظه‌ای یا افزایش جریان استارت، می‌توانند آسیب‌های گران‌قیمتی به تجهیزات صنعتی وارد کنند. استفاده از سوپرکاپاسیتورها باعث:



  • کاهش تعداد خرابی PLC و درایوهای صنعتی

  • کاهش نیاز به سرویس و کالیبراسیون مکرر تجهیزات

  • کاهش دفعات خاموشی اضطراری

در نتیجه، هزینه‌های غیرمستقیم نگهداری و تعمیرات نیز به شکل چشم‌گیری کاهش می‌یابد.






5. افزایش بهره‌وری سیستم انرژی



با استفاده از سوپرکاپاسیتورها، امکان بازیابی انرژی ترمزی، کاهش اتلاف انرژی در پیک‌های مصرف و افزایش بهره‌برداری واقعی از منابع تجدیدپذیر فراهم می‌شود. این مزیت‌ها منجر به کاهش هزینه برق مصرفی کل کارخانه یا تأسیسات می‌گردند.






6. تطابق با اهداف توسعه پایدار (SDGs)



سازمان ملل در اهداف توسعه پایدار خود به کاهش وابستگی به سوخت‌های فسیلی، افزایش بهره‌وری انرژی، و توسعه انرژی پاک تأکید دارد. استفاده از سوپرکاپاسیتورها به تحقق مستقیم اهداف زیر کمک می‌کند:



  • SDG 7: انرژی پاک و مقرون‌به‌صرفه

  • SDG 9: زیرساخت صنعتی پایدار

  • SDG 12: مصرف و تولید پایدار

  • SDG 13: مقابله با تغییرات اقلیمی



صنایعی که از این فناوری استفاده می‌کنند، می‌توانند گواهی‌های سبز، مالیات کمتر، و حمایت‌نامه‌های بین‌المللی دریافت کنند.






7. مثال عملی از تحلیل اقتصادی



در یک کارخانه بسته‌بندی مواد غذایی، جایگزینی سیستم UPS باتری‌محور با یک سیستم سوپرکاپاسیتور 48V:

  • هزینه اولیه: ۳۵٪ بیشتر از باتری‌ها

  • هزینه نگهداری سالانه: ۹۰٪ کمتر

  • کاهش خرابی تجهیزات: ۷۵٪

  • بازگشت سرمایه: ۲ سال



در کنار این مزایا، سیستم جدید توانست نوسانات توان ناشی از سیستم خورشیدی کارخانه را نیز تثبیت کند.






نتیجه‌گیری فصل ششم

سوپرکاپاسیتورها نه‌تنها از منظر فنی، بلکه از نظر اقتصادی و زیست‌محیطی نیز انتخابی هوشمندانه در صنایع برق هستند. کاهش هزینه‌های عملیاتی، افزایش طول عمر، حذف مواد سمی و قابلیت پشتیبانی از توسعه انرژی‌های پاک، این فناوری را به گزینه‌ای پایدار و آینده‌نگر برای صنعت تبدیل کرده است. در فصل بعد، به آینده‌پژوهی و روندهای نوظهور در فناوری سوپرکاپاسیتورها خواهیم پرداخت.






پیشنهاد می‌کنیم  « یو پی اس برند مکلسان سری POWERPACK SE RT SERIES 6-10 kVA » را مشاهده و مطالعه کنید.



یو پی اس آنلاین مکلسان از تجهیزات شما در برابر همه مشکلات شبکه محافظت می‌کند و می‌تواند با دامنه ولتاژ گسترده‌ای کار کند تا نیازی به استفاده از باتری نباشد. در توان‌های ۶-۱۰ KVA با قابلیت نصب بر روی رک، با ریز پردازنده DSP (پردازنده سیگنال دیجیتال) به منظور بالا رفتن قابلیت اطمینان دستگاه، موجود می‌باشد.












فصل هفتم: چشم‌انداز آینده و روندهای نوظهور در فناوری سوپرکاپاسیتورها



فناوری سوپرکاپاسیتورها با وجود قدمت چند دهه، همچنان در حال پیشرفت و توسعه است و به دلیل ویژگی‌های منحصربه‌فرد خود، آینده‌ای روشن در صنایع مختلف، به ویژه در برق صنعتی، دارد. در این فصل به بررسی روندهای نوظهور، چالش‌ها، فرصت‌ها و نوآوری‌هایی که انتظار می‌رود در سال‌های آینده این فناوری را متحول کنند، پرداخته می‌شود.






1. استفاده از مواد نانو و نانوکامپوزیت‌ها



یکی از مهم‌ترین روندهای پژوهشی در فناوری سوپرکاپاسیتورها، استفاده از مواد نانو برای افزایش ظرفیت ذخیره‌سازی و کاهش مقاومت داخلی است. مواد جدید شامل:



  • گرافن: با سطح ویژه بسیار بالا، رسانایی فوق‌العاده و وزن سبک

  • نانولوله‌های کربنی: بهبود انتقال الکترون و افزایش پایداری مکانیکی

  • کامپوزیت‌های فلزی-کربنی: ترکیب مزایای فلزات رسانا با ساختار سبک و متخلخل کربن

این مواد باعث افزایش چگالی انرژی و توان سوپرکاپاسیتورها شده و امکان کاهش حجم و وزن دستگاه‌ها را فراهم می‌کنند.






2. توسعه الکترولیت‌های جامد و ایمن



توسعه الکترولیت‌های جامد یا ژل‌مانند، به‌جای الکترولیت‌های مایع، مزایای متعددی دارد:

  • افزایش ایمنی به دلیل کاهش خطر نشت و آتش‌سوزی

  • امکان ساخت ابرخازن‌های انعطاف‌پذیر و سبک

  • افزایش طول عمر و پایداری حرارتی

این پیشرفت‌ها، سوپرکاپاسیتورها را برای استفاده در خودروهای الکتریکی، تجهیزات پزشکی پوشیدنی و فناوری‌های نانو مناسب‌تر می‌سازد.




3. فناوری‌های هیبریدی و ترکیبی پیشرفته



ترکیب سوپرکاپاسیتورها با انواع دیگر ذخیره‌سازهای انرژی مانند باتری‌های لیتیوم-یونی، سلول‌های سوختی و حتی ابرخازن‌های دوگانه، روندی رو به رشد است.



  • این سیستم‌های هیبریدی، امکان ترکیب چگالی انرژی بالا با توان خروجی سریع را فراهم می‌کنند

  • مدیریت هوشمند انرژی و عمر مفید بالاتر سیستم را بهبود می‌بخشند

  • کاربردهای وسیع‌تری در خودروهای خودران، سیستم‌های حمل‌ونقل هوشمند و رباتیک صنعتی دارند




4. سوپرکاپاسیتورهای انعطاف‌پذیر و چاپی



با پیشرفت فناوری چاپ الکترونیک و مواد رسانا، سوپرکاپاسیتورهای انعطاف‌پذیر و قابل چاپ توسعه یافته‌اند که:

  • می‌توانند روی سطوح منحنی یا پارچه نصب شوند

  • مناسب برای کاربردهای پوشیدنی، لباس‌های هوشمند و دستگاه‌های پزشکی همراه هستند

  • در صنعت برق نیز برای حسگرها و ابزارهای اندازه‌گیری جدید به‌کار می‌روند




5. اینترنت اشیا (IoT) و سیستم‌های هوشمند



یک روند مهم، یکپارچه‌سازی سوپرکاپاسیتورها با سیستم‌های هوشمند و اینترنت اشیا است:

  • قابلیت مانیتورینگ لحظه‌ای وضعیت شارژ، دما و سلامت باتری‌ها

  • امکان به‌روزرسانی و بهینه‌سازی عملکرد سیستم از راه دور

  • ارتقاء ایمنی و کارایی در سیستم‌های برق صنعتی بزرگ و پراکنده




6. چالش‌های باقی‌مانده و فرصت‌ها



اگرچه پیشرفت‌های چشمگیری حاصل شده، اما چالش‌هایی همچنان وجود دارد:

  • کاهش هزینه‌های تولید مواد نانو با کیفیت بالا

  • افزایش چگالی انرژی در حجم‌های کوچک‌تر

  • توسعه فناوری‌های بازیافت و کاهش اثرات زیست‌محیطی

  • ارتقاء فناوری‌های بالانس و مدیریت انرژی برای سیستم‌های بزرگ مقیاس

با سرمایه‌گذاری بیشتر و همکاری بین دانشگاه‌ها و صنعت، این چالش‌ها به فرصت‌های بزرگی تبدیل خواهند شد.






7. چشم‌انداز کاربردهای صنعتی آینده



سوپرکاپاسیتورها در آینده به‌طور گسترده در موارد زیر استفاده خواهند شد:

  • شبکه‌های هوشمند برق با قابلیت پاسخ سریع به تغییرات بار

  • خودروهای برقی با برد و عمر باتری بیشتر

  • سامانه‌های ذخیره‌سازی انرژی خورشیدی و بادی مقیاس بزرگ

  • ربات‌ها و سیستم‌های اتوماسیون پیشرفته در صنعت 4.0

  • دستگاه‌های پزشکی قابل حمل و تجهیزات پوشیدنی




نتیجه‌گیری فصل هفتم

سوپرکاپاسیتورها با ورود به عصر مواد نوین، فناوری‌های هیبریدی و سیستم‌های هوشمند، مسیر توسعه و کاربرد خود را در دهه‌های آینده به شدت تسریع خواهند کرد. این فناوری، به‌ویژه در صنعت برق، می‌تواند نقش کلیدی در تحقق اهداف بهره‌وری انرژی، پایداری زیست‌محیطی و هوشمندسازی سیستم‌های صنعتی داشته باشد.








آیا به خازن های صنعتی و ظرفیت بالا متناسب با حوزه فعالیت و کسب و کارتان  نیاز دارید؟


تیم مجرب سازه گستر پایتخت به پشتوانه 25 سال سابقه درخشان، آماده ارائه خدمات تامین انواع تجهیزات تخصصی مورد نیاز شماست. همین حالا تماس بگیرید !



 [ شماره تماس : 32 20 17 66 - 021 ]



[  مشاوره با کارشناسان سازه گستر پایتخت  ]










۵
از ۵
۱ مشارکت کننده

جستجو در مقالات

اخرین نوشته‌ها
