ترانسفورماتور جریان عایق روغنی برند HYDGETPOWER

LB Series HV Outdoor AC Oil-Insulated Type Current Transformer

ترانسفورماتور جریان یک ترانسفورماتور ویژه است که برای تبدیل جریان استفاده می شود، که یک دستگاه الکتریکی برای تبدیل جریان در سیستم ولتاژ بالا یا جریان بالا در سیستم ولتاژ پایین به جریان کوچک استاندارد (5A یا 1A) است. هنگامی که با ابزارهای اندازه گیری تطبیق داده می شود، می تواند جریان و انرژی الکتریکی را در سیستم قدرت اندازه گیری کند. هنگامی که با رله مطابقت دارد، می تواند از سیستم قدرت محافظت کند.

شما می توانید برای خرید و اطلاع از قیمت ترانسفورماتور جریان عایق روغنی برند HYDGETPOWER - LB Series HV Outdoor AC Oil-Insulated Type Current Transformer مورد نیاز خود از طریق مشاوره با کارشناسان سازه گستر پایتخت اقدام نمایید.



گروه سازه گستر پایتخت با تکیه بر بیش از 20 سال تجربه و فعالیت به عنوان تامین کننده تجهیزات و ملزومات صنعت برق کشور ( الکتریکال - مکانیکال - ابزار دقیق ) با افتخار آماده خدمت رسانی به فعالان صنعت برق و صاحبان صنایع می باشد.

شماره تماس : 32 20 17 66 - 021

پست الکترونیک: info@sazehgostarsgp.com
نشانی: تهران، میدان فردوسی، کوچه گلپرور، پلاک 20، واحد 25

ترانسفورماتور جریان یک ترانسفورماتور ویژه است که برای تبدیل جریان استفاده می شود، که یک دستگاه الکتریکی برای تبدیل جریان در سیستم ولتاژ بالا یا جریان بالا در سیستم ولتاژ پایین به جریان کوچک استاندارد (5A یا 1A) است. هنگامی که با ابزارهای اندازه گیری تطبیق داده می شود، می تواند جریان و انرژی الکتریکی را در سیستم قدرت اندازه گیری کند. هنگامی که با رله مطابقت دارد، می تواند از سیستم قدرت محافظت کند. این اطلاعات را به ابزار اندازه گیری، دستگاه یا دستگاه های حفاظت و کنترل رله منتقل می کند. دستگاه های اندازه گیری، حفاظت و کنترل را از ولتاژ بالا جدا می کند. کوچک سازی و استانداردسازی ابزارهای اندازه گیری، دستگاه ها و دستگاه های حفاظت و کنترل رله را تسهیل می کند.

Current transformer is a special transformer used to transform current, which is an electrical apparatus to turn the current in high voltage system or high current in low voltage system into standard small current (5A or 1A). When matched with measuring instruments, it can measure the current and electrical energy in the power system; when matched with relays, it can protect the power system. It transmits information to measuring instruments, apparatus or relay protection and control devices; isolates measuring, protection and control devices from high voltage; facilitates miniaturization and standardization of measuring instruments, apparatus and relay protection and control devices



LB series HV outdoor AC oil-insulated type current transformer is one kind of main products of Everhydro, the develop and product of our current transformer has always been committed to providing high quality, high reliability, high technology content, easy operation and maintenance of transmission and distribution equipment to electric systems



 Operating Characteristics

Type LB series outdoor A. C. oil-insulated Current transformer (CT) is suitable for power system of rated system voltage of 35kV - 220kV. Which mainly used for measuring current, power and energy metering, simultaneously to the relay protection device and automatic control device provide current signal.

Structure: Full sealed structure with capacitance-graded oil impregnated paperand Metal Expander

Location: indoor or outdoor

Ambient temperature: -40℃ - +45℃ (Freezing field can meet -45℃)

Wind load: not exceed 35 m/s

Altitude: not exceed 3000m

Icing thickness: not exceed 10mm

Seismic strength: 8

Pollution level: lII or IV

Note: If the product using conditions beyond the above provisions, please contact us and we can solve as quick as possible

ترانسفورماتور جریان AC روغن فضای باز سری LB HV{0}}یکی از محصولات اصلی Everhydro است، توسعه و محصول ترانسفورماتور فعلی این برند همیشه متعهد به ارائه کیفیت بالا، قابلیت اطمینان بالا، محتوای فناوری بالا، عملکرد آسان بوده است و همچنین تعمیر و نگهداری تجهیزات انتقال و توزیع به سیستم های الکتریکی را ساپورت میکند.

ویژگی های عملیاتی

ترانسفورماتور جریان عایق شده با روغن AC (CT) نوع LB سری LB برای سیستم قدرت با ولتاژ نامی سیستم 35 تا 220 کیلوولت مناسب است. که عمدتا برای اندازه گیری جریان، توان و اندازه گیری انرژی استفاده می شود، به طور همزمان به دستگاه حفاظت رله و دستگاه کنترل خودکار سیگنال جریان را ارائه می دهد.

ساختار: ساختار کامل مهر و موم شده با ظرفیت خازنی-کاغذ آغشته به روغن درجه بندی شده و منبسط کننده فلزی

مکان: سرپوشیده یا بیرونی

دمای محیط: -40 درجه - به علاوه 45 درجه (میدان انجماد می تواند -45 درجه را برآورده کند)

بار باد: بیش از 35 متر بر ثانیه نباشد

ارتفاع: بیش از 3000 متر نباشد

ضخامت یخ: بیش از 10 میلی متر نباشد

مقاومت لرزه ای: 8

سطح آلودگی: lII یا IV

 راهنمای شناسه ها و کد ها:

به عنوان مثال: نوع LB6-110W2 بیان می کند که این CT سیم پیچ سطح حفاظتی اضافی می دهد، شماره سری طراحی 6 است که می تواند در ولتاژ سیستم نامی 100 کیلو ولت استفاده شود و می تواند برای سطح آلودگی Ⅲ منطقه استفاده شود.

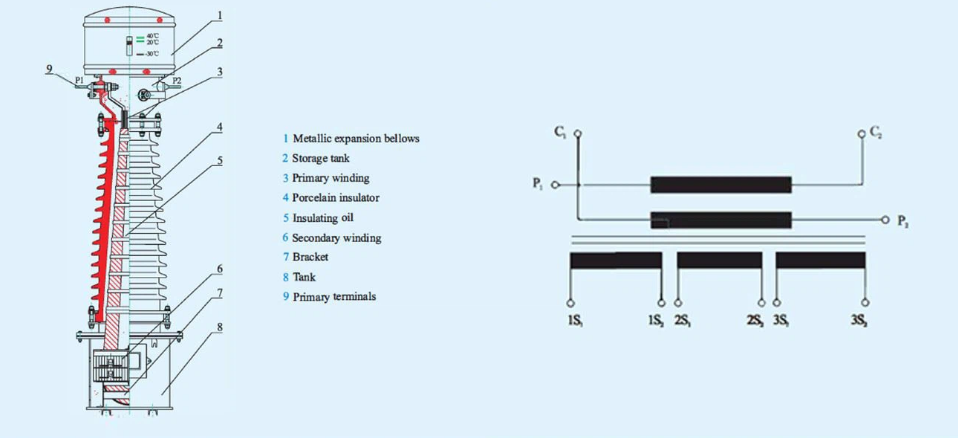

 نمای جزییات این محصول

ویژگی ها و مزایای طراحی محصولات

1. قدرت الکتریکی بالا، حاشیه عایق گسترده.

2. فاصله خزش طولانی، مقاومت در برابر آلودگی قوی.

3. ساختار عایق اصلی با صفحات بیشتر است، بنابراین دارای خاصیت پردازش خوب، ظرفیت تخلیه کمتر است.

4. اتلاف کمتر، و ثابت در دراز مدت.

5. سیم پیچ محافظ موقت داشته باشید، با ظرفیت بزرگ سیستم قدرت و عملیات بسته شدن مجدد کلاس ثانویه، بار بزرگ، دقت بالا.

6. اطمینان حاصل کنید که جریان پایداری حرارتی دینامیکی{1} کافی را ارائه می‌دهید.

7. استحکام مکانیکی بالا.

8. ساختار کاملاً مهر و موم شده با خازن-کاغذ آغشته به روغن درجه بندی شده و انبساط فلزی.

9. آب بندی خوب، اطمینان از عدم نشتی.

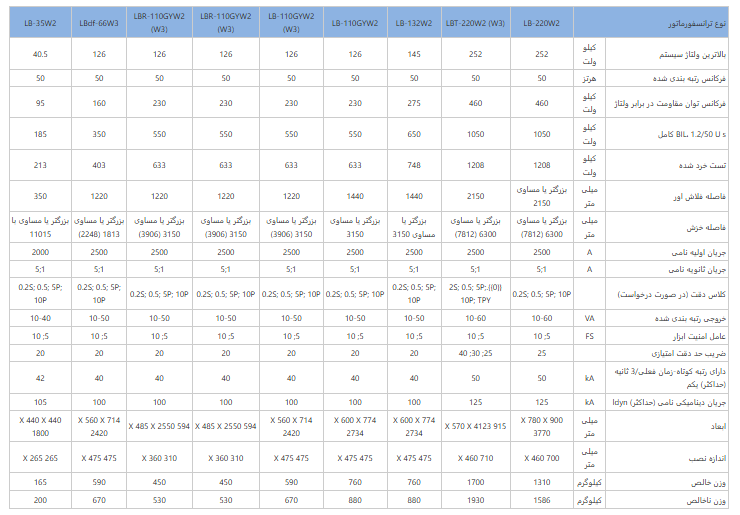

 داده های فنی اصلی ترانسفورماتور جریان عایق روغنی هایجت
